Універсальний портативний складаний стілець

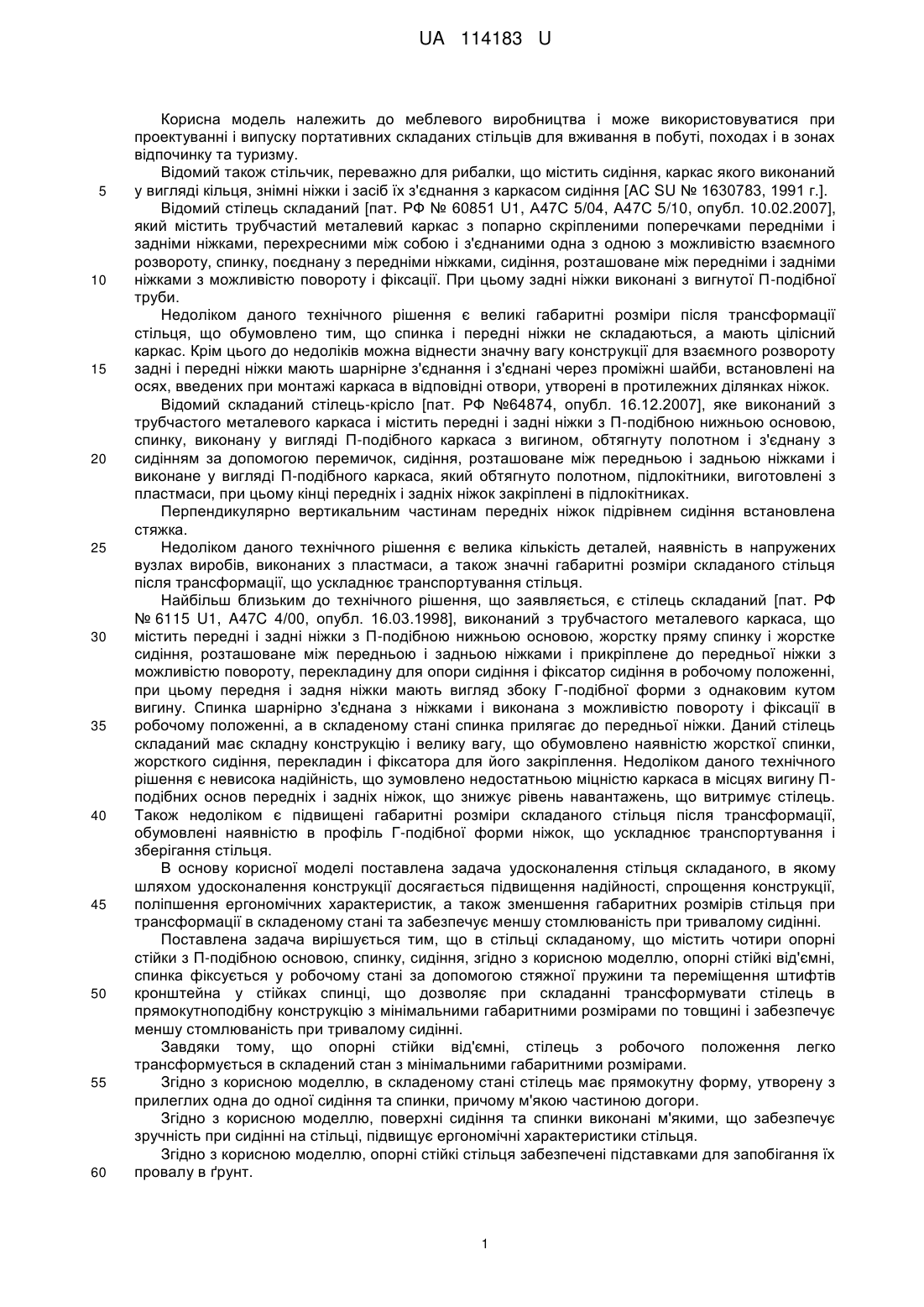

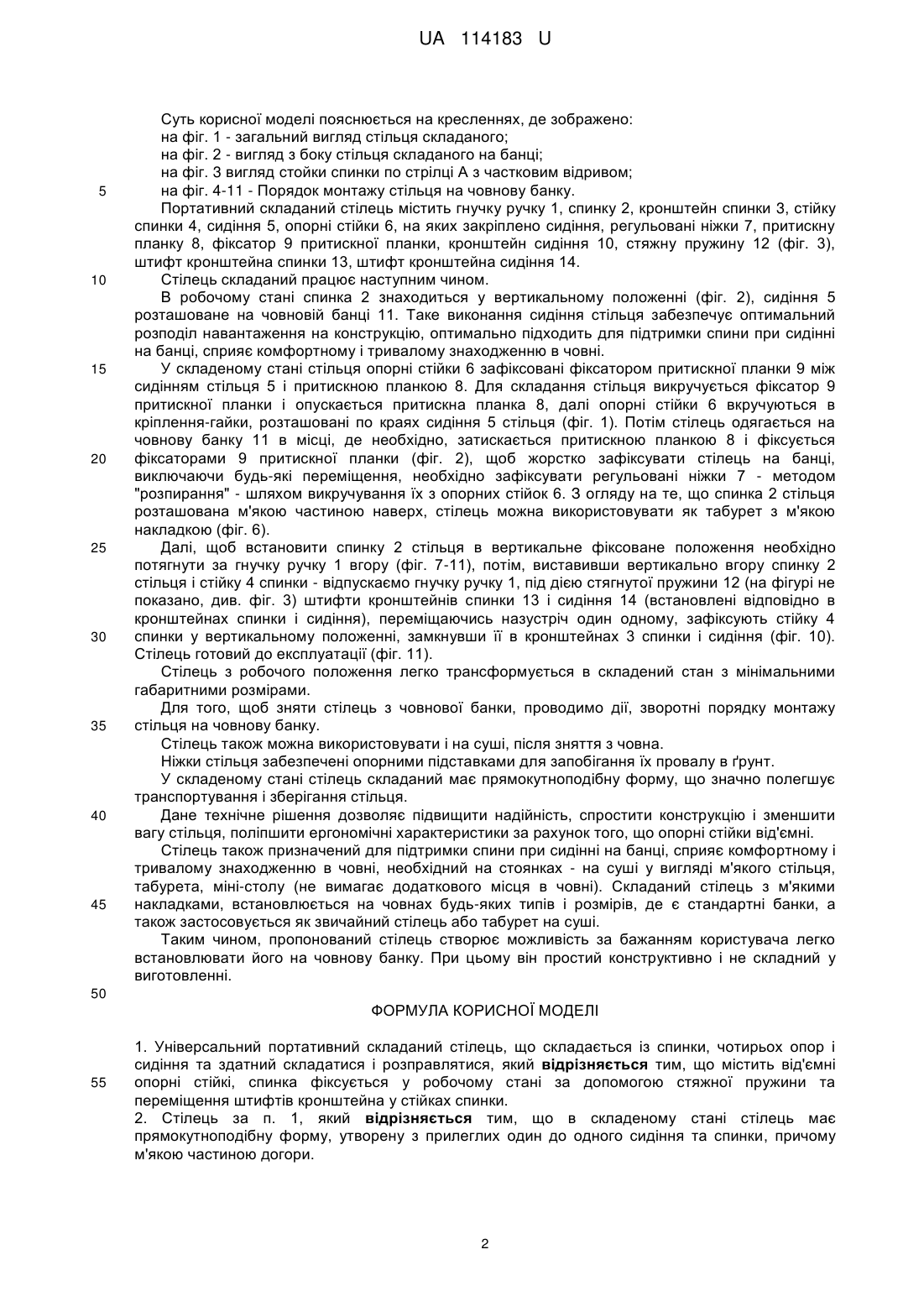

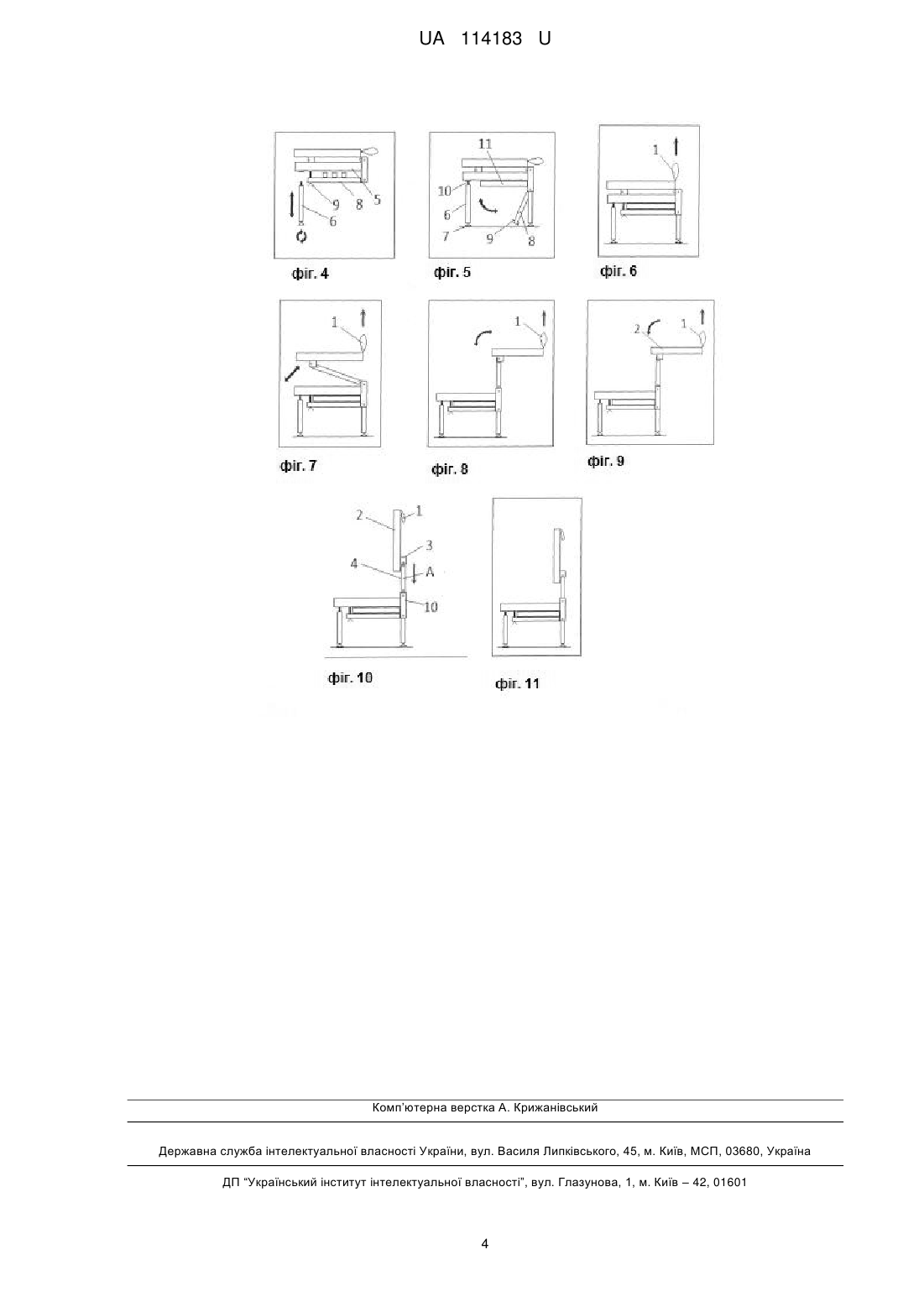

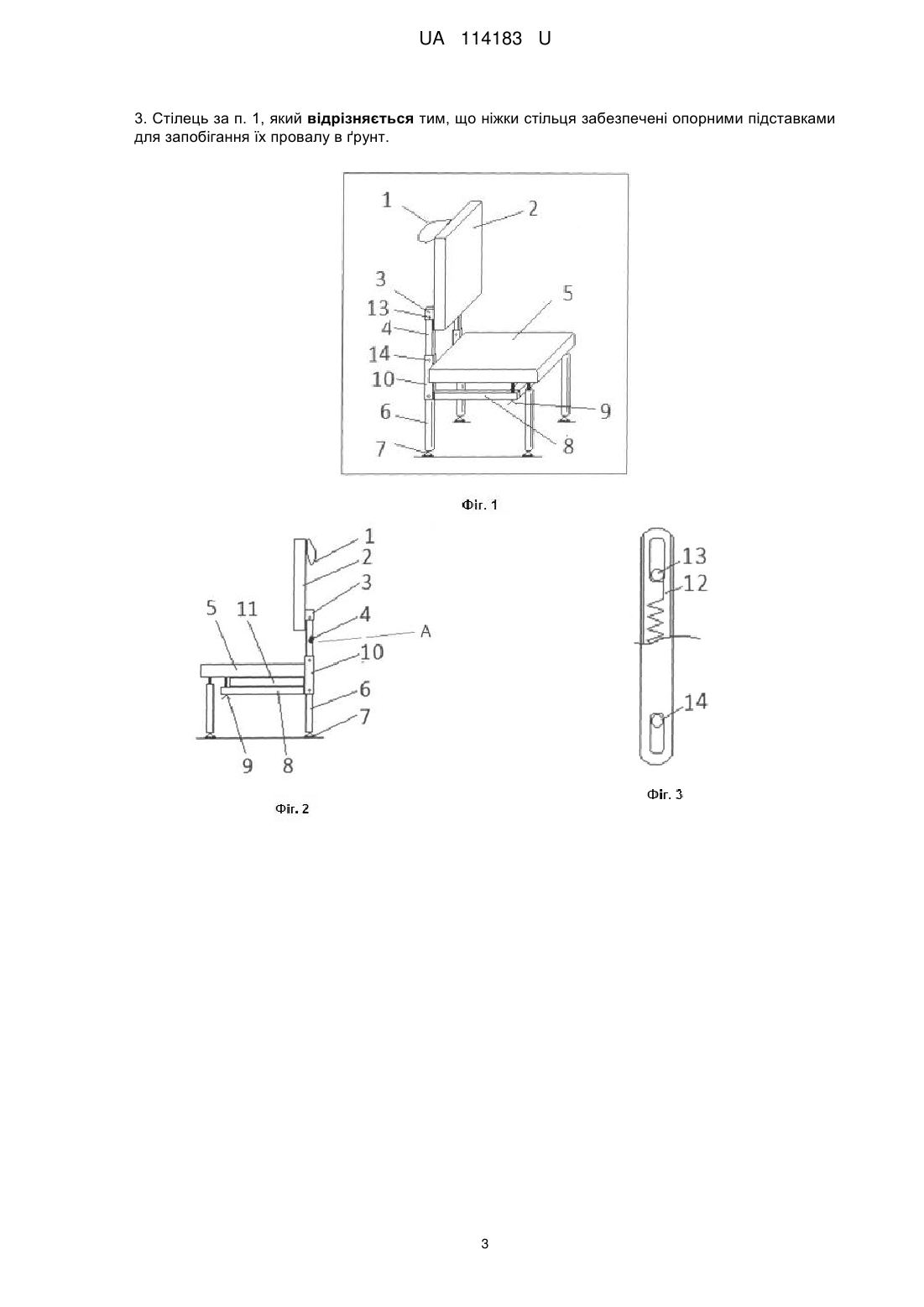

Реферат: Універсальний портативний складаний стілець складається із спинки, чотирьох опор і сидіння та здатний складатися і розправлятися. Стілець містить від'ємні опорні стійкі, спинка фіксується у робочому стані за допомогою стяжної пружини та переміщення штифтів кронштейна у стійках спинки. UA 114183 U (12) UA 114183 U UA 114183 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до меблевого виробництва і може використовуватися при проектуванні і випуску портативних складаних стільців для вживання в побуті, походах і в зонах відпочинку та туризму. Відомий також стільчик, переважно для рибалки, що містить сидіння, каркас якого виконаний у вигляді кільця, знімні ніжки і засіб їх з'єднання з каркасом сидіння [AC SU № 1630783, 1991 г.]. Відомий стілець складаний [пат. РФ № 60851 U1, А47С 5/04, А47С 5/10, опубл. 10.02.2007], який містить трубчастий металевий каркас з попарно скріпленими поперечками передніми і задніми ніжками, перехресними між собою і з'єднаними одна з одною з можливістю взаємного розвороту, спинку, поєднану з передніми ніжками, сидіння, розташоване між передніми і задніми ніжками з можливістю повороту і фіксації. При цьому задні ніжки виконані з вигнутої П-подібної труби. Недоліком даного технічного рішення є великі габаритні розміри після трансформації стільця, що обумовлено тим, що спинка і передні ніжки не складаються, а мають цілісний каркас. Крім цього до недоліків можна віднести значну вагу конструкції для взаємного розвороту задні і передні ніжки мають шарнірне з'єднання і з'єднані через проміжні шайби, встановлені на осях, введених при монтажі каркаса в відповідні отвори, утворені в протилежних ділянках ніжок. Відомий складаний стілець-крісло [пат. РФ №64874, опубл. 16.12.2007], яке виконаний з трубчастого металевого каркаса і містить передні і задні ніжки з П-подібною нижньою основою, спинку, виконану у вигляді П-подібного каркаса з вигином, обтягнуту полотном і з'єднану з сидінням за допомогою перемичок, сидіння, розташоване між передньою і задньою ніжками і виконане у вигляді П-подібного каркаса, який обтягнуто полотном, підлокітники, виготовлені з пластмаси, при цьому кінці передніх і задніх ніжок закріплені в підлокітниках. Перпендикулярно вертикальним частинам передніх ніжок підрівнем сидіння встановлена стяжка. Недоліком даного технічного рішення є велика кількість деталей, наявність в напружених вузлах виробів, виконаних з пластмаси, а також значні габаритні розміри складаного стільця після трансформації, що ускладнює транспортування стільця. Найбільш близьким до технічного рішення, що заявляється, є стілець складаний [пат. РФ № 6115 U1, A47C 4/00, опубл. 16.03.1998], виконаний з трубчастого металевого каркаса, що містить передні і задні ніжки з П-подібною нижньою основою, жорстку пряму спинку і жорстке сидіння, розташоване між передньою і задньою ніжками і прикріплене до передньої ніжки з можливістю повороту, перекладину для опори сидіння і фіксатор сидіння в робочому положенні, при цьому передня і задня ніжки мають вигляд збоку Г-подібної форми з однаковим кутом вигину. Спинка шарнірно з'єднана з ніжками і виконана з можливістю повороту і фіксації в робочому положенні, а в складеному стані спинка прилягає до передньої ніжки. Даний стілець складаний має складну конструкцію і велику вагу, що обумовлено наявністю жорсткої спинки, жорсткого сидіння, перекладин і фіксатора для його закріплення. Недоліком даного технічного рішення є невисока надійність, що зумовлено недостатньою міцністю каркаса в місцях вигину Пподібних основ передніх і задніх ніжок, що знижує рівень навантажень, що витримує стілець. Також недоліком є підвищені габаритні розміри складаного стільця після трансформації, обумовлені наявністю в профіль Г-подібної форми ніжок, що ускладнює транспортування і зберігання стільця. В основу корисної моделі поставлена задача удосконалення стільця складаного, в якому шляхом удосконалення конструкції досягається підвищення надійності, спрощення конструкції, поліпшення ергономічних характеристик, а також зменшення габаритних розмірів стільця при трансформації в складеному стані та забезпечує меншу стомлюваність при тривалому сидінні. Поставлена задача вирішується тим, що в стільці складаному, що містить чотири опорні стійки з П-подібною основою, спинку, сидіння, згідно з корисною моделлю, опорні стійкі від'ємні, спинка фіксується у робочому стані за допомогою стяжної пружини та переміщення штифтів кронштейна у стійках спинці, що дозволяє при складанні трансформувати стілець в прямокутноподібну конструкцію з мінімальними габаритними розмірами по товщині і забезпечує меншу стомлюваність при тривалому сидінні. Завдяки тому, що опорні стійки від'ємні, стілець з робочого положення легко трансформується в складений стан з мінімальними габаритними розмірами. Згідно з корисною моделлю, в складеному стані стілець має прямокутну форму, утворену з прилеглих одна до одної сидіння та спинки, причому м'якою частиною догори. Згідно з корисною моделлю, поверхні сидіння та спинки виконані м'якими, що забезпечує зручність при сидінні на стільці, підвищує ергономічні характеристики стільця. Згідно з корисною моделлю, опорні стійкі стільця забезпечені підставками для запобігання їх провалу в ґрунт. 1 UA 114183 U 5 10 15 20 25 30 35 40 45 Суть корисної моделі пояснюється на кресленнях, де зображено: на фіг. 1 - загальний вигляд стільця складаного; на фіг. 2 - вигляд з боку стільця складаного на банці; на фіг. 3 вигляд стойки спинки по стрілці А з частковим відривом; на фіг. 4-11 - Порядок монтажу стільця на човнову банку. Портативний складаний стілець містить гнучку ручку 1, спинку 2, кронштейн спинки 3, стійку спинки 4, сидіння 5, опорні стійки 6, на яких закріплено сидіння, регульовані ніжки 7, притискну планку 8, фіксатор 9 притискної планки, кронштейн сидіння 10, стяжну пружину 12 (фіг. 3), штифт кронштейна спинки 13, штифт кронштейна сидіння 14. Стілець складаний працює наступним чином. В робочому стані спинка 2 знаходиться у вертикальному положенні (фіг. 2), сидіння 5 розташоване на човновій банці 11. Таке виконання сидіння стільця забезпечує оптимальний розподіл навантаження на конструкцію, оптимально підходить для підтримки спини при сидінні на банці, сприяє комфортному і тривалому знаходженню в човні. У складеному стані стільця опорні стійки 6 зафіксовані фіксатором притискної планки 9 між сидінням стільця 5 і притискною планкою 8. Для складання стільця викручується фіксатор 9 притискної планки і опускається притискна планка 8, далі опорні стійки 6 вкручуються в кріплення-гайки, розташовані по краях сидіння 5 стільця (фіг. 1). Потім стілець одягається на човнову банку 11 в місці, де необхідно, затискається притискною планкою 8 і фіксується фіксаторами 9 притискної планки (фіг. 2), щоб жорстко зафіксувати стілець на банці, виключаючи будь-які переміщення, необхідно зафіксувати регульовані ніжки 7 - методом "розпирання" - шляхом викручування їх з опорних стійок 6. З огляду на те, що спинка 2 стільця розташована м'якою частиною наверх, стілець можна використовувати як табурет з м'якою накладкою (фіг. 6). Далі, щоб встановити спинку 2 стільця в вертикальне фіксоване положення необхідно потягнути за гнучку ручку 1 вгору (фіг. 7-11), потім, виставивши вертикально вгору спинку 2 стільця і стійку 4 спинки - відпускаємо гнучку ручку 1, під дією стягнутої пружини 12 (на фігурі не показано, див. фіг. 3) штифти кронштейнів спинки 13 і сидіння 14 (встановлені відповідно в кронштейнах спинки і сидіння), переміщаючись назустріч один одному, зафіксують стійку 4 спинки у вертикальному положенні, замкнувши її в кронштейнах 3 спинки і сидіння (фіг. 10). Стілець готовий до експлуатації (фіг. 11). Стілець з робочого положення легко трансформується в складений стан з мінімальними габаритними розмірами. Для того, щоб зняти стілець з човнової банки, проводимо дії, зворотні порядку монтажу стільця на човнову банку. Стілець також можна використовувати і на суші, після зняття з човна. Ніжки стільця забезпечені опорними підставками для запобігання їх провалу в ґрунт. У складеному стані стілець складаний має прямокутноподібну форму, що значно полегшує транспортування і зберігання стільця. Дане технічне рішення дозволяє підвищити надійність, спростити конструкцію і зменшити вагу стільця, поліпшити ергономічні характеристики за рахунок того, що опорні стійки від'ємні. Стілець також призначений для підтримки спини при сидінні на банці, сприяє комфортному і тривалому знаходженню в човні, необхідний на стоянках - на суші у вигляді м'якого стільця, табурета, міні-столу (не вимагає додаткового місця в човні). Складаний стілець з м'якими накладками, встановлюється на човнах будь-яких типів і розмірів, де є стандартні банки, а також застосовується як звичайний стілець або табурет на суші. Таким чином, пропонований стілець створює можливість за бажанням користувача легко встановлювати його на човнову банку. При цьому він простий конструктивно і не складний у виготовленні. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Універсальний портативний складаний стілець, що складається із спинки, чотирьох опор і сидіння та здатний складатися і розправлятися, який відрізняється тим, що містить від'ємні опорні стійкі, спинка фіксується у робочому стані за допомогою стяжної пружини та переміщення штифтів кронштейна у стійках спинки. 2. Стілець за п. 1, який відрізняється тим, що в складеному стані стілець має прямокутноподібну форму, утворену з прилеглих один до одного сидіння та спинки, причому м'якою частиною догори. 2 UA 114183 U 3. Стілець за п. 1, який відрізняється тим, що ніжки стільця забезпечені опорними підставками для запобігання їх провалу в ґрунт. 3 UA 114183 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
