Спосіб оранки ґрунту

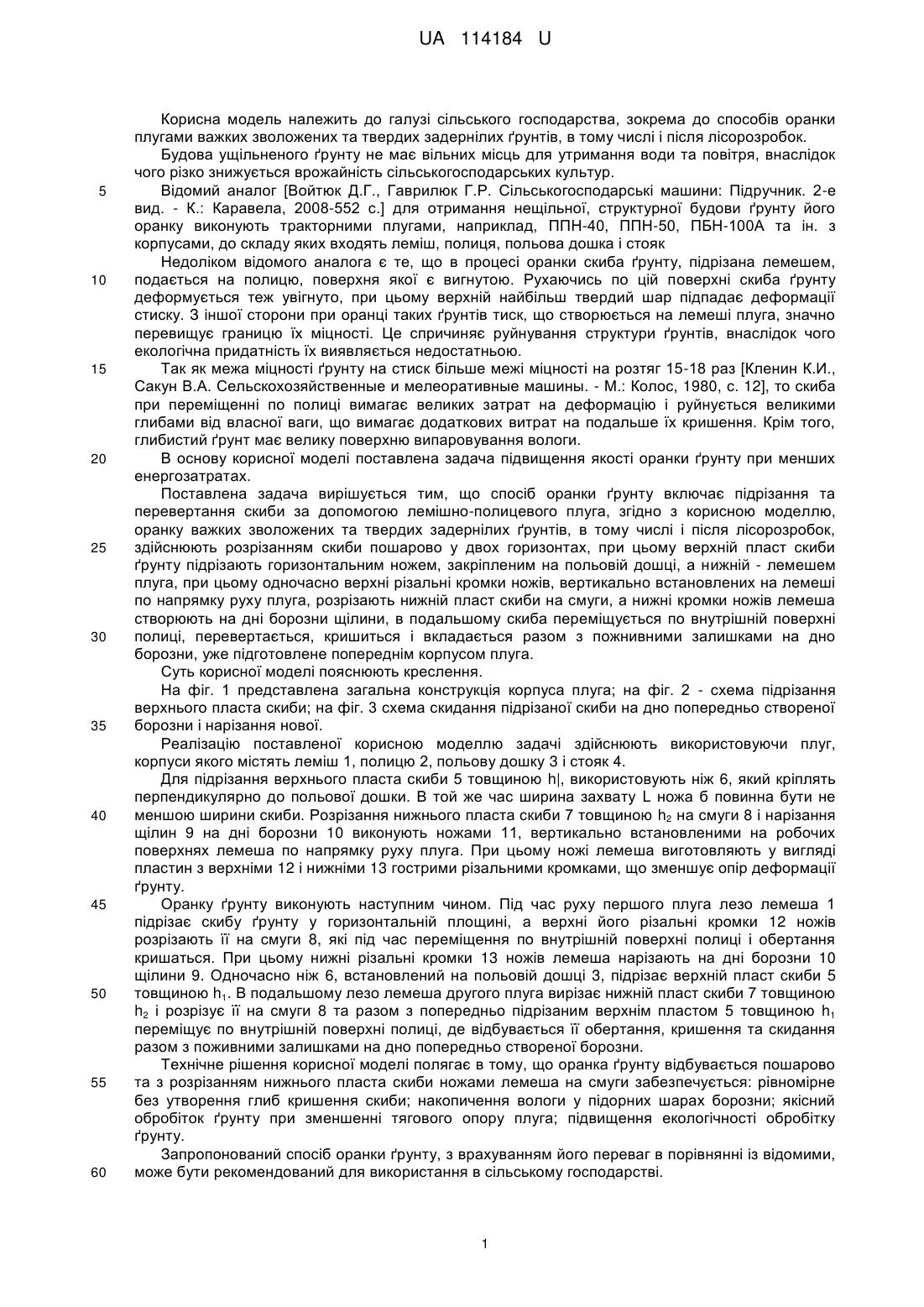

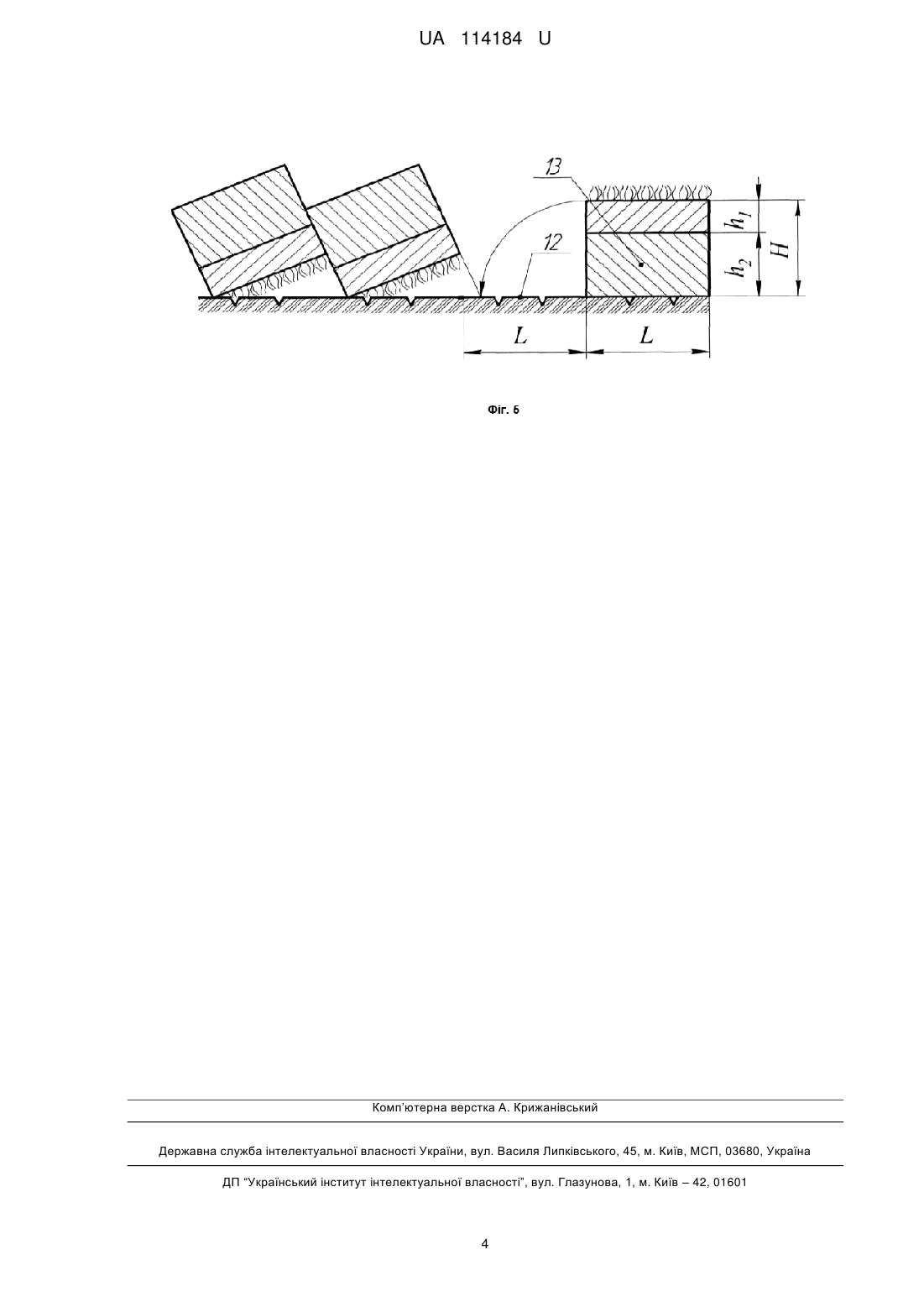

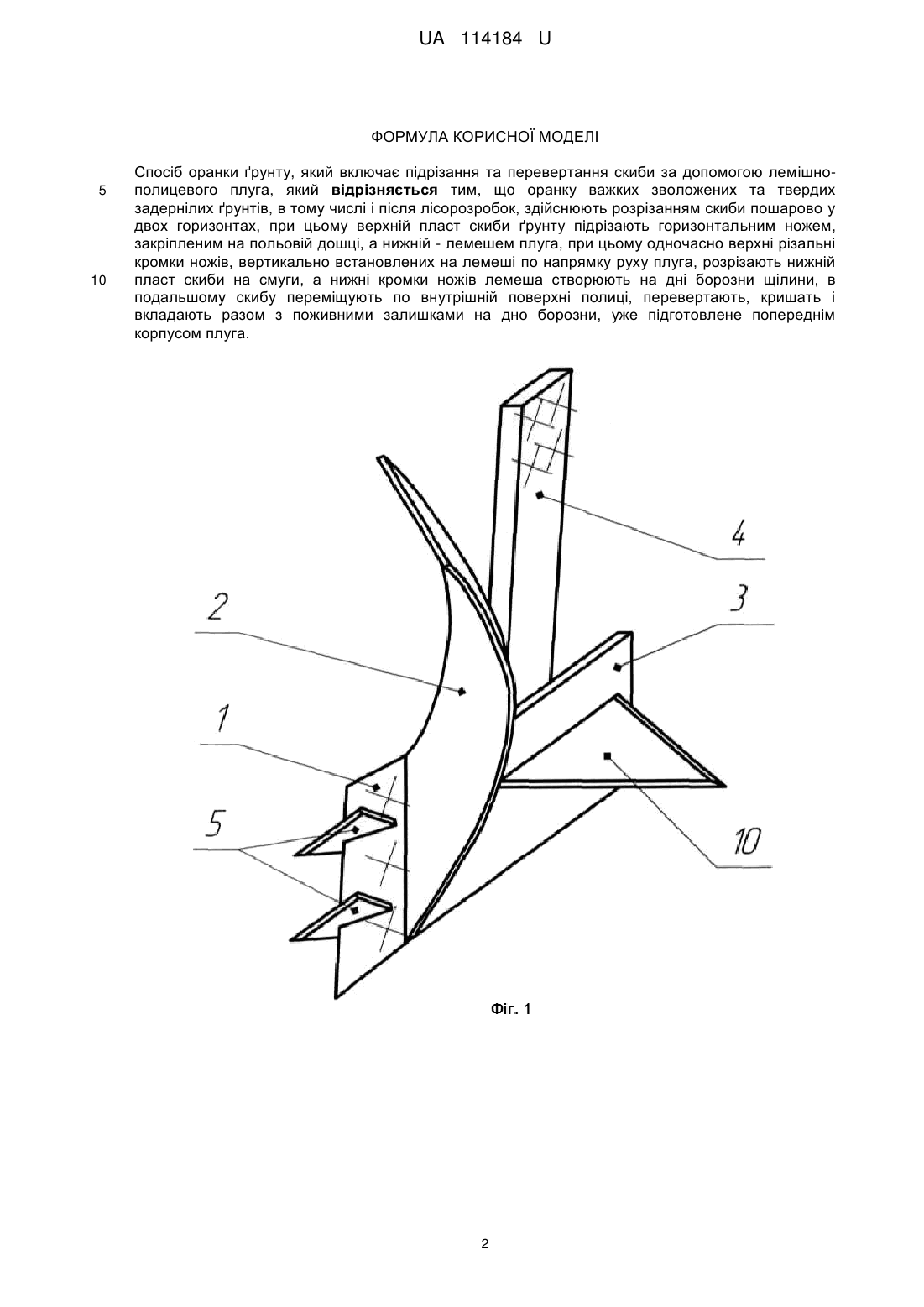

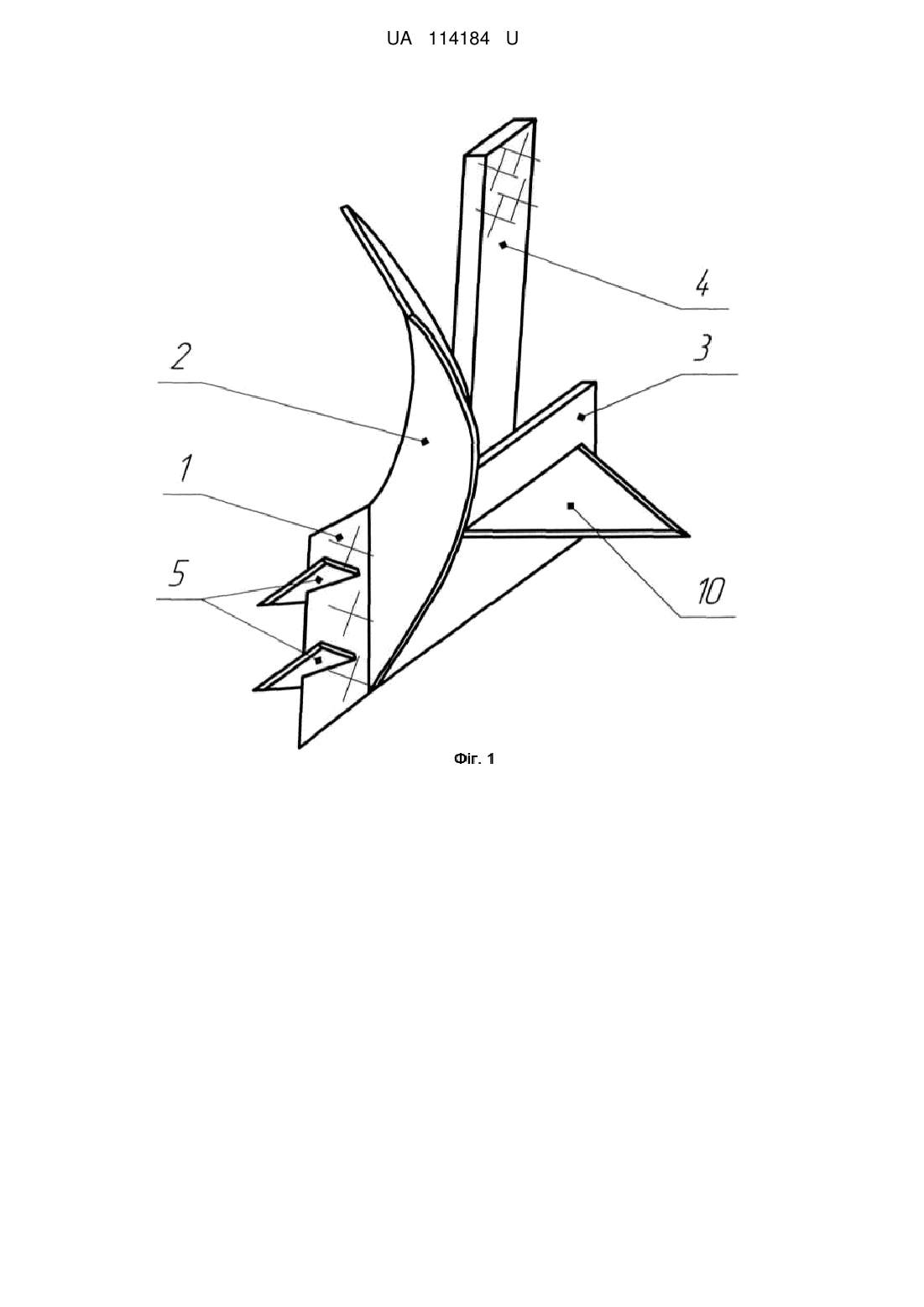

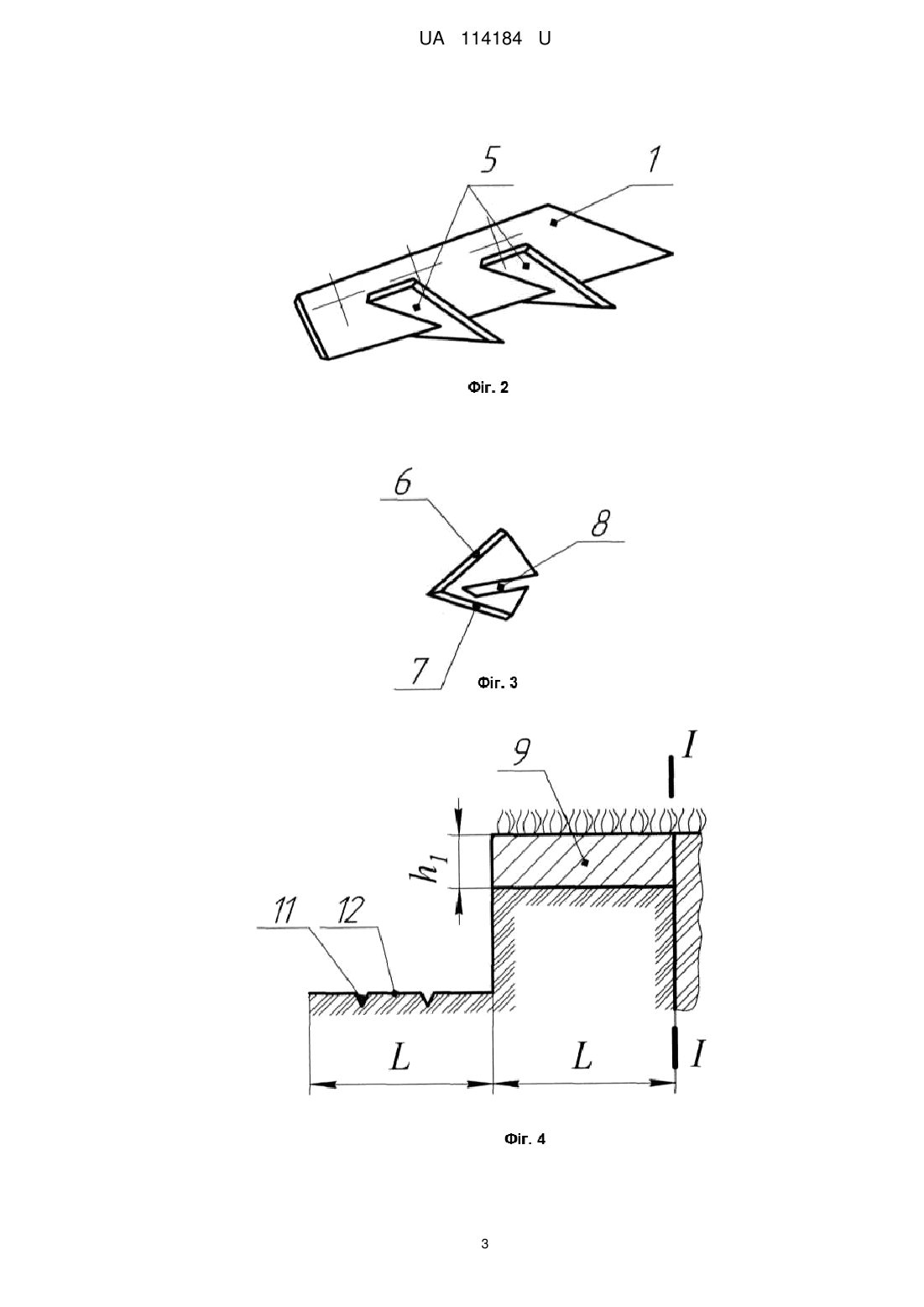

Реферат: UA 114184 U UA 114184 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, зокрема до способів оранки плугами важких зволожених та твердих задернілих ґрунтів, в тому числі і після лісорозробок. Будова ущільненого ґрунту не має вільних місць для утримання води та повітря, внаслідок чого різко знижується врожайність сільськогосподарських культур. Відомий аналог [Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини: Підручник. 2-е вид. - К.: Каравела, 2008-552 с.] для отримання нещільної, структурної будови ґрунту його оранку виконують тракторними плугами, наприклад, ППН-40, ППН-50, ПБН-100А та ін. з корпусами, до складу яких входять леміш, полиця, польова дошка і стояк Недоліком відомого аналога є те, що в процесі оранки скиба ґрунту, підрізана лемешем, подається на полицю, поверхня якої є вигнутою. Рухаючись по цій поверхні скиба ґрунту деформується теж увігнуто, при цьому верхній найбільш твердий шар підпадає деформації стиску. З іншої сторони при оранці таких ґрунтів тиск, що створюється на лемеші плуга, значно перевищує границю їх міцності. Це спричиняє руйнування структури ґрунтів, внаслідок чого екологічна придатність їх виявляється недостатньою. Так як межа міцності ґрунту на стиск більше межі міцності на розтяг 15-18 раз [Кленин К.И., Сакун В.А. Сельскохозяйственные и мелеоративные машины. - М.: Колос, 1980, с. 12], то скиба при переміщенні по полиці вимагає великих затрат на деформацію і руйнується великими глибами від власної ваги, що вимагає додаткових витрат на подальше їх кришення. Крім того, глибистий ґрунт має велику поверхню випаровування вологи. В основу корисної моделі поставлена задача підвищення якості оранки ґрунту при менших енергозатратах. Поставлена задача вирішується тим, що спосіб оранки ґрунту включає підрізання та перевертання скиби за допомогою лемішно-полицевого плуга, згідно з корисною моделлю, оранку важких зволожених та твердих задернілих ґрунтів, в тому числі і після лісорозробок, здійснюють розрізанням скиби пошарово у двох горизонтах, при цьому верхній пласт скиби ґрунту підрізають горизонтальним ножем, закріпленим на польовій дошці, а нижній - лемешем плуга, при цьому одночасно верхні різальні кромки ножів, вертикально встановлених на лемеші по напрямку руху плуга, розрізають нижній пласт скиби на смуги, а нижні кромки ножів лемеша створюють на дні борозни щілини, в подальшому скиба переміщується по внутрішній поверхні полиці, перевертається, кришиться і вкладається разом з пожнивними залишками на дно борозни, уже підготовлене попереднім корпусом плуга. Суть корисної моделі пояснюють креслення. На фіг. 1 представлена загальна конструкція корпуса плуга; на фіг. 2 - схема підрізання верхнього пласта скиби; на фіг. 3 схема скидання підрізаної скиби на дно попередньо створеної борозни і нарізання нової. Реалізацію поставленої корисною моделлю задачі здійснюють використовуючи плуг, корпуси якого містять леміш 1, полицю 2, польову дошку 3 і стояк 4. Для підрізання верхнього пласта скиби 5 товщиною h|, використовують ніж 6, який кріплять перпендикулярно до польової дошки. В той же час ширина захвату L ножа б повинна бути не меншою ширини скиби. Розрізання нижнього пласта скиби 7 товщиною h2 на смуги 8 і нарізання щілин 9 на дні борозни 10 виконують ножами 11, вертикально встановленими на робочих поверхнях лемеша по напрямку руху плуга. При цьому ножі лемеша виготовляють у вигляді пластин з верхніми 12 і нижніми 13 гострими різальними кромками, що зменшує опір деформації ґрунту. Оранку ґрунту виконують наступним чином. Під час руху першого плуга лезо лемеша 1 підрізає скибу ґрунту у горизонтальній площині, а верхні його різальні кромки 12 ножів розрізають її на смуги 8, які під час переміщення по внутрішній поверхні полиці і обертання кришаться. При цьому нижні різальні кромки 13 ножів лемеша нарізають на дні борозни 10 щілини 9. Одночасно ніж 6, встановлений на польовій дошці 3, підрізає верхній пласт скиби 5 товщиною h1. В подальшому лезо лемеша другого плуга вирізає нижній пласт скиби 7 товщиною h2 і розрізує її на смуги 8 та разом з попередньо підрізаним верхнім пластом 5 товщиною h1 переміщує по внутрішній поверхні полиці, де відбувається її обертання, кришення та скидання разом з поживними залишками на дно попередньо створеної борозни. Технічне рішення корисної моделі полягає в тому, що оранка ґрунту відбувається пошарово та з розрізанням нижнього пласта скиби ножами лемеша на смуги забезпечується: рівномірне без утворення глиб кришення скиби; накопичення вологи у підорних шарах борозни; якісний обробіток ґрунту при зменшенні тягового опору плуга; підвищення екологічності обробітку ґрунту. Запропонований спосіб оранки ґрунту, з врахуванням його переваг в порівнянні із відомими, може бути рекомендований для використання в сільському господарстві. 1 UA 114184 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб оранки ґрунту, який включає підрізання та перевертання скиби за допомогою лемішнополицевого плуга, який відрізняється тим, що оранку важких зволожених та твердих задернілих ґрунтів, в тому числі і після лісорозробок, здійснюють розрізанням скиби пошарово у двох горизонтах, при цьому верхній пласт скиби ґрунту підрізають горизонтальним ножем, закріпленим на польовій дошці, а нижній - лемешем плуга, при цьому одночасно верхні різальні кромки ножів, вертикально встановлених на лемеші по напрямку руху плуга, розрізають нижній пласт скиби на смуги, а нижні кромки ножів лемеша створюють на дні борозни щілини, в подальшому скибу переміщують по внутрішній поверхні полиці, перевертають, кришать і вкладають разом з поживними залишками на дно борозни, уже підготовлене попереднім корпусом плуга. 2 UA 114184 U 3 UA 114184 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
