Рубальна машина

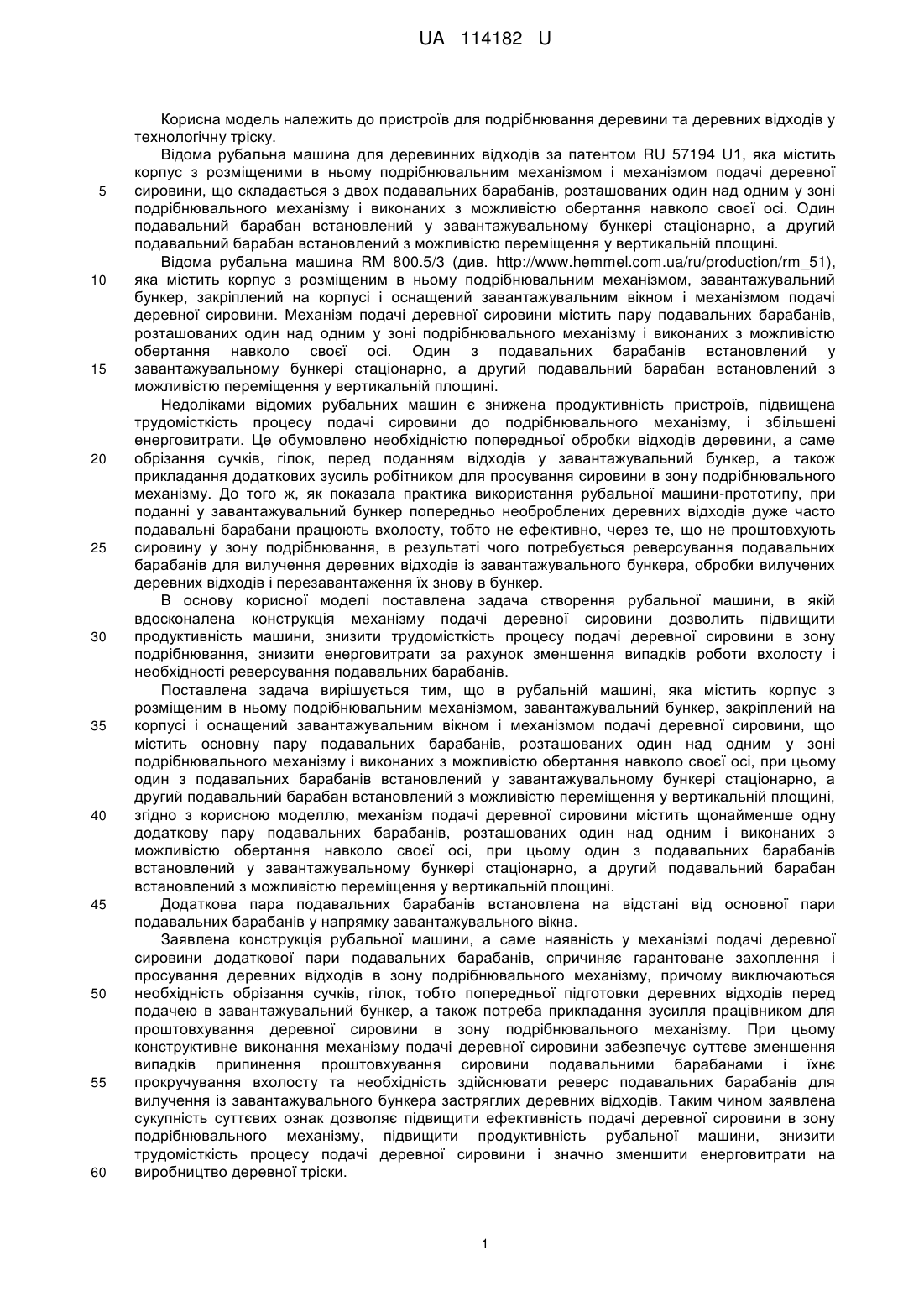

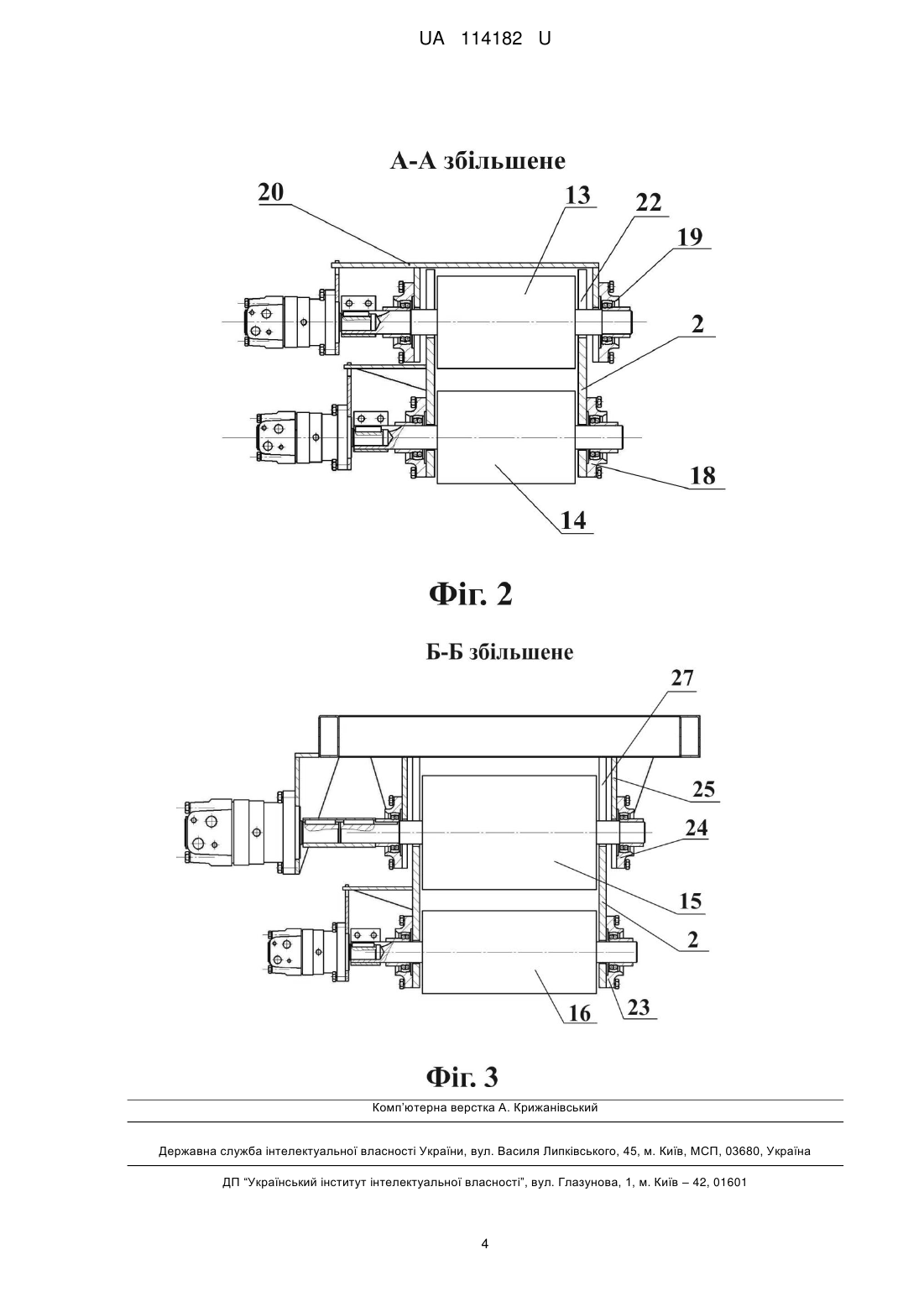

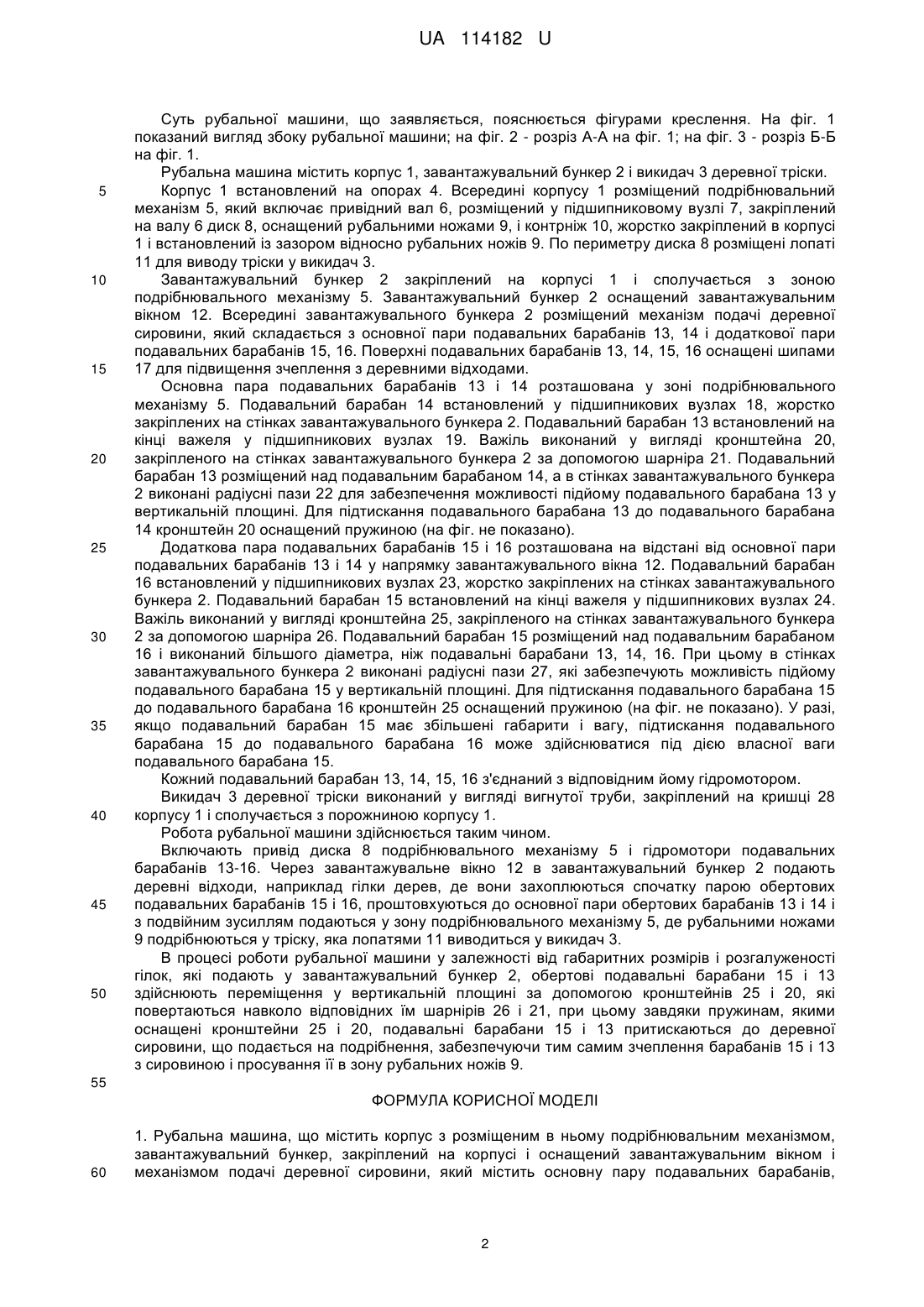

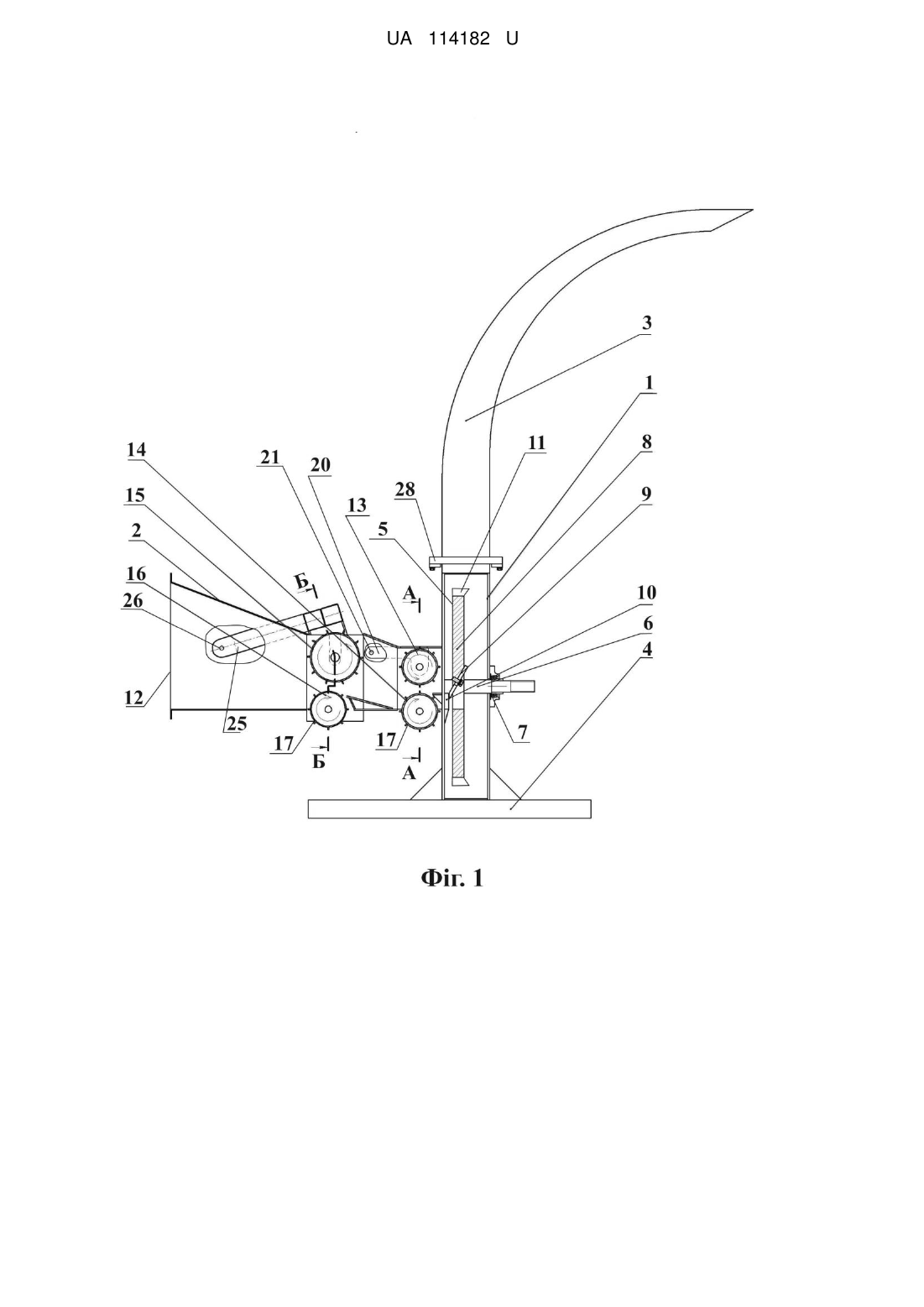

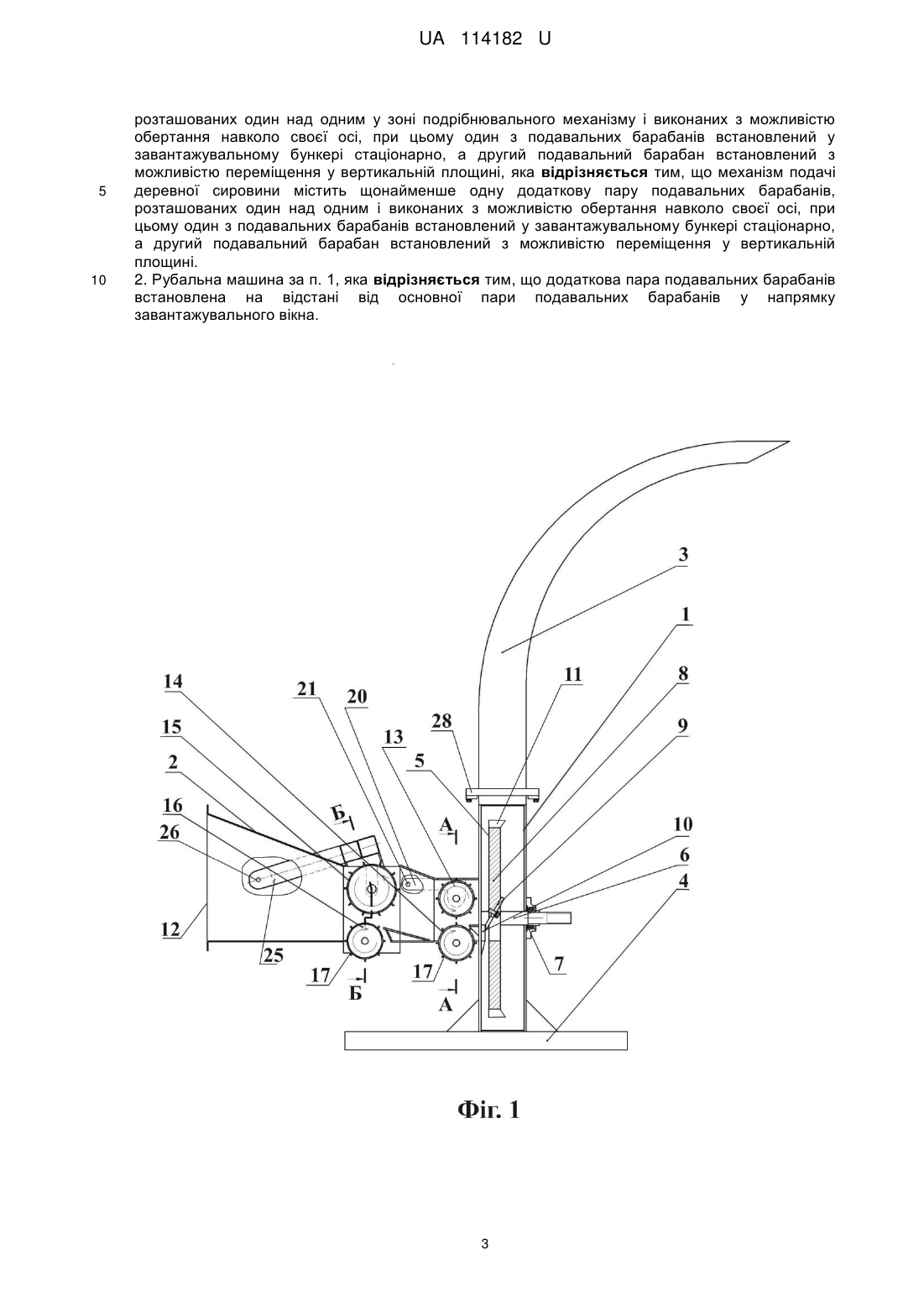

Реферат: Рубальна машина містить корпус з розміщеним в ньому подрібнювальним механізмом, завантажувальний бункер, закріплений на корпусі і оснащений завантажувальним вікном і механізмом подачі деревної сировини, який містить основну пару подавальних барабанів, розташованих один над одним у зоні подрібнювального механізму і виконаних з можливістю обертання навколо своєї осі. При цьому один з подавальних барабанів встановлений у завантажувальному бункері стаціонарно, а другий - з можливістю переміщення у вертикальній площині. Механізм подачі деревної сировини містить щонайменше одну додаткову пару подавальних барабанів, розташованих один над одним і виконаних з можливістю обертання навколо своєї осі, при цьому один з подавальних барабанів встановлений у завантажувальному бункері стаціонарно, а другий - з можливістю переміщення у вертикальній площині. UA 114182 U (54) РУБАЛЬНА МАШИНА UA 114182 U UA 114182 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для подрібнювання деревини та деревних відходів у технологічну тріску. Відома рубальна машина для деревинних відходів за патентом RU 57194 U1, яка містить корпус з розміщеними в ньому подрібнювальним механізмом і механізмом подачі деревної сировини, що складається з двох подавальних барабанів, розташованих один над одним у зоні подрібнювального механізму і виконаних з можливістю обертання навколо своєї осі. Один подавальний барабан встановлений у завантажувальному бункері стаціонарно, а другий подавальний барабан встановлений з можливістю переміщення у вертикальній площині. Відома рубальна машина RM 800.5/3 (див. http://www.hemmel.com.ua/ru/production/rm_51), яка містить корпус з розміщеним в ньому подрібнювальним механізмом, завантажувальний бункер, закріплений на корпусі і оснащений завантажувальним вікном і механізмом подачі деревної сировини. Механізм подачі деревної сировини містить пару подавальних барабанів, розташованих один над одним у зоні подрібнювального механізму і виконаних з можливістю обертання навколо своєї осі. Один з подавальних барабанів встановлений у завантажувальному бункері стаціонарно, а другий подавальний барабан встановлений з можливістю переміщення у вертикальній площині. Недоліками відомих рубальних машин є знижена продуктивність пристроїв, підвищена трудомісткість процесу подачі сировини до подрібнювального механізму, і збільшені енерговитрати. Це обумовлено необхідністю попередньої обробки відходів деревини, а саме обрізання сучків, гілок, перед поданням відходів у завантажувальний бункер, а також прикладання додаткових зусиль робітником для просування сировини в зону подрібнювального механізму. До того ж, як показала практика використання рубальної машини-прототипу, при поданні у завантажувальний бункер попередньо необроблених деревних відходів дуже часто подавальні барабани працюють вхолосту, тобто не ефективно, через те, що не проштовхують сировину у зону подрібнювання, в результаті чого потребується реверсування подавальних барабанів для вилучення деревних відходів із завантажувального бункера, обробки вилучених деревних відходів і перезавантаження їх знову в бункер. В основу корисної моделі поставлена задача створення рубальної машини, в якій вдосконалена конструкція механізму подачі деревної сировини дозволить підвищити продуктивність машини, знизити трудомісткість процесу подачі деревної сировини в зону подрібнювання, знизити енерговитрати за рахунок зменшення випадків роботи вхолосту і необхідності реверсування подавальних барабанів. Поставлена задача вирішується тим, що в рубальній машині, яка містить корпус з розміщеним в ньому подрібнювальним механізмом, завантажувальний бункер, закріплений на корпусі і оснащений завантажувальним вікном і механізмом подачі деревної сировини, що містить основну пару подавальних барабанів, розташованих один над одним у зоні подрібнювального механізму і виконаних з можливістю обертання навколо своєї осі, при цьому один з подавальних барабанів встановлений у завантажувальному бункері стаціонарно, а другий подавальний барабан встановлений з можливістю переміщення у вертикальній площині, згідно з корисною моделлю, механізм подачі деревної сировини містить щонайменше одну додаткову пару подавальних барабанів, розташованих один над одним і виконаних з можливістю обертання навколо своєї осі, при цьому один з подавальних барабанів встановлений у завантажувальному бункері стаціонарно, а другий подавальний барабан встановлений з можливістю переміщення у вертикальній площині. Додаткова пара подавальних барабанів встановлена на відстані від основної пари подавальних барабанів у напрямку завантажувального вікна. Заявлена конструкція рубальної машини, а саме наявність у механізмі подачі деревної сировини додаткової пари подавальних барабанів, спричиняє гарантоване захоплення і просування деревних відходів в зону подрібнювального механізму, причому виключаються необхідність обрізання сучків, гілок, тобто попередньої підготовки деревних відходів перед подачею в завантажувальний бункер, а також потреба прикладання зусилля працівником для проштовхування деревної сировини в зону подрібнювального механізму. При цьому конструктивне виконання механізму подачі деревної сировини забезпечує суттєве зменшення випадків припинення проштовхування сировини подавальними барабанами і їхнє прокручування вхолосту та необхідність здійснювати реверс подавальних барабанів для вилучення із завантажувального бункера застряглих деревних відходів. Таким чином заявлена сукупність суттєвих ознак дозволяє підвищити ефективність подачі деревної сировини в зону подрібнювального механізму, підвищити продуктивність рубальної машини, знизити трудомісткість процесу подачі деревної сировини і значно зменшити енерговитрати на виробництво деревної тріски. 1 UA 114182 U 5 10 15 20 25 30 35 40 45 50 Суть рубальної машини, що заявляється, пояснюється фігурами креслення. На фіг. 1 показаний вигляд збоку рубальної машини; на фіг. 2 - розріз А-А на фіг. 1; на фіг. 3 - розріз Б-Б на фіг. 1. Рубальна машина містить корпус 1, завантажувальний бункер 2 і викидач 3 деревної тріски. Корпус 1 встановлений на опорах 4. Всередині корпусу 1 розміщений подрібнювальний механізм 5, який включає привідний вал 6, розміщений у підшипниковому вузлі 7, закріплений на валу 6 диск 8, оснащений рубальними ножами 9, і контрніж 10, жорстко закріплений в корпусі 1 і встановлений із зазором відносно рубальних ножів 9. По периметру диска 8 розміщені лопаті 11 для виводу тріски у викидач 3. Завантажувальний бункер 2 закріплений на корпусі 1 і сполучається з зоною подрібнювального механізму 5. Завантажувальний бункер 2 оснащений завантажувальним вікном 12. Всередині завантажувального бункера 2 розміщений механізм подачі деревної сировини, який складається з основної пари подавальних барабанів 13, 14 і додаткової пари подавальних барабанів 15, 16. Поверхні подавальних барабанів 13, 14, 15, 16 оснащені шипами 17 для підвищення зчеплення з деревними відходами. Основна пара подавальних барабанів 13 і 14 розташована у зоні подрібнювального механізму 5. Подавальний барабан 14 встановлений у підшипникових вузлах 18, жорстко закріплених на стінках завантажувального бункера 2. Подавальний барабан 13 встановлений на кінці важеля у підшипникових вузлах 19. Важіль виконаний у вигляді кронштейна 20, закріпленого на стінках завантажувального бункера 2 за допомогою шарніра 21. Подавальний барабан 13 розміщений над подавальним барабаном 14, а в стінках завантажувального бункера 2 виконані радіусні пази 22 для забезпечення можливості підйому подавального барабана 13 у вертикальній площині. Для підтискання подавального барабана 13 до подавального барабана 14 кронштейн 20 оснащений пружиною (на фіг. не показано). Додаткова пара подавальних барабанів 15 і 16 розташована на відстані від основної пари подавальних барабанів 13 і 14 у напрямку завантажувального вікна 12. Подавальний барабан 16 встановлений у підшипникових вузлах 23, жорстко закріплених на стінках завантажувального бункера 2. Подавальний барабан 15 встановлений на кінці важеля у підшипникових вузлах 24. Важіль виконаний у вигляді кронштейна 25, закріпленого на стінках завантажувального бункера 2 за допомогою шарніра 26. Подавальний барабан 15 розміщений над подавальним барабаном 16 і виконаний більшого діаметра, ніж подавальні барабани 13, 14, 16. При цьому в стінках завантажувального бункера 2 виконані радіусні пази 27, які забезпечують можливість підйому подавального барабана 15 у вертикальній площині. Для підтискання подавального барабана 15 до подавального барабана 16 кронштейн 25 оснащений пружиною (на фіг. не показано). У разі, якщо подавальний барабан 15 має збільшені габарити і вагу, підтискання подавального барабана 15 до подавального барабана 16 може здійснюватися під дією власної ваги подавального барабана 15. Кожний подавальний барабан 13, 14, 15, 16 з'єднаний з відповідним йому гідромотором. Викидач 3 деревної тріски виконаний у вигляді вигнутої труби, закріплений на кришці 28 корпусу 1 і сполучається з порожниною корпусу 1. Робота рубальної машини здійснюється таким чином. Включають привід диска 8 подрібнювального механізму 5 і гідромотори подавальних барабанів 13-16. Через завантажувальне вікно 12 в завантажувальний бункер 2 подають деревні відходи, наприклад гілки дерев, де вони захоплюються спочатку парою обертових подавальних барабанів 15 і 16, проштовхуються до основної пари обертових барабанів 13 і 14 і з подвійним зусиллям подаються у зону подрібнювального механізму 5, де рубальними ножами 9 подрібнюються у тріску, яка лопатями 11 виводиться у викидач 3. В процесі роботи рубальної машини у залежності від габаритних розмірів і розгалуженості гілок, які подають у завантажувальний бункер 2, обертові подавальні барабани 15 і 13 здійснюють переміщення у вертикальній площині за допомогою кронштейнів 25 і 20, які повертаються навколо відповідних їм шарнірів 26 і 21, при цьому завдяки пружинам, якими оснащені кронштейни 25 і 20, подавальні барабани 15 і 13 притискаються до деревної сировини, що подається на подрібнення, забезпечуючи тим самим зчеплення барабанів 15 і 13 з сировиною і просування її в зону рубальних ножів 9. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Рубальна машина, що містить корпус з розміщеним в ньому подрібнювальним механізмом, завантажувальний бункер, закріплений на корпусі і оснащений завантажувальним вікном і механізмом подачі деревної сировини, який містить основну пару подавальних барабанів, 2 UA 114182 U 5 10 розташованих один над одним у зоні подрібнювального механізму і виконаних з можливістю обертання навколо своєї осі, при цьому один з подавальних барабанів встановлений у завантажувальному бункері стаціонарно, а другий подавальний барабан встановлений з можливістю переміщення у вертикальній площині, яка відрізняється тим, що механізм подачі деревної сировини містить щонайменше одну додаткову пару подавальних барабанів, розташованих один над одним і виконаних з можливістю обертання навколо своєї осі, при цьому один з подавальних барабанів встановлений у завантажувальному бункері стаціонарно, а другий подавальний барабан встановлений з можливістю переміщення у вертикальній площині. 2. Рубальна машина за п. 1, яка відрізняється тим, що додаткова пара подавальних барабанів встановлена на відстані від основної пари подавальних барабанів у напрямку завантажувального вікна. 3 UA 114182 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
