Пристрій для прив’язки до стінних знаків

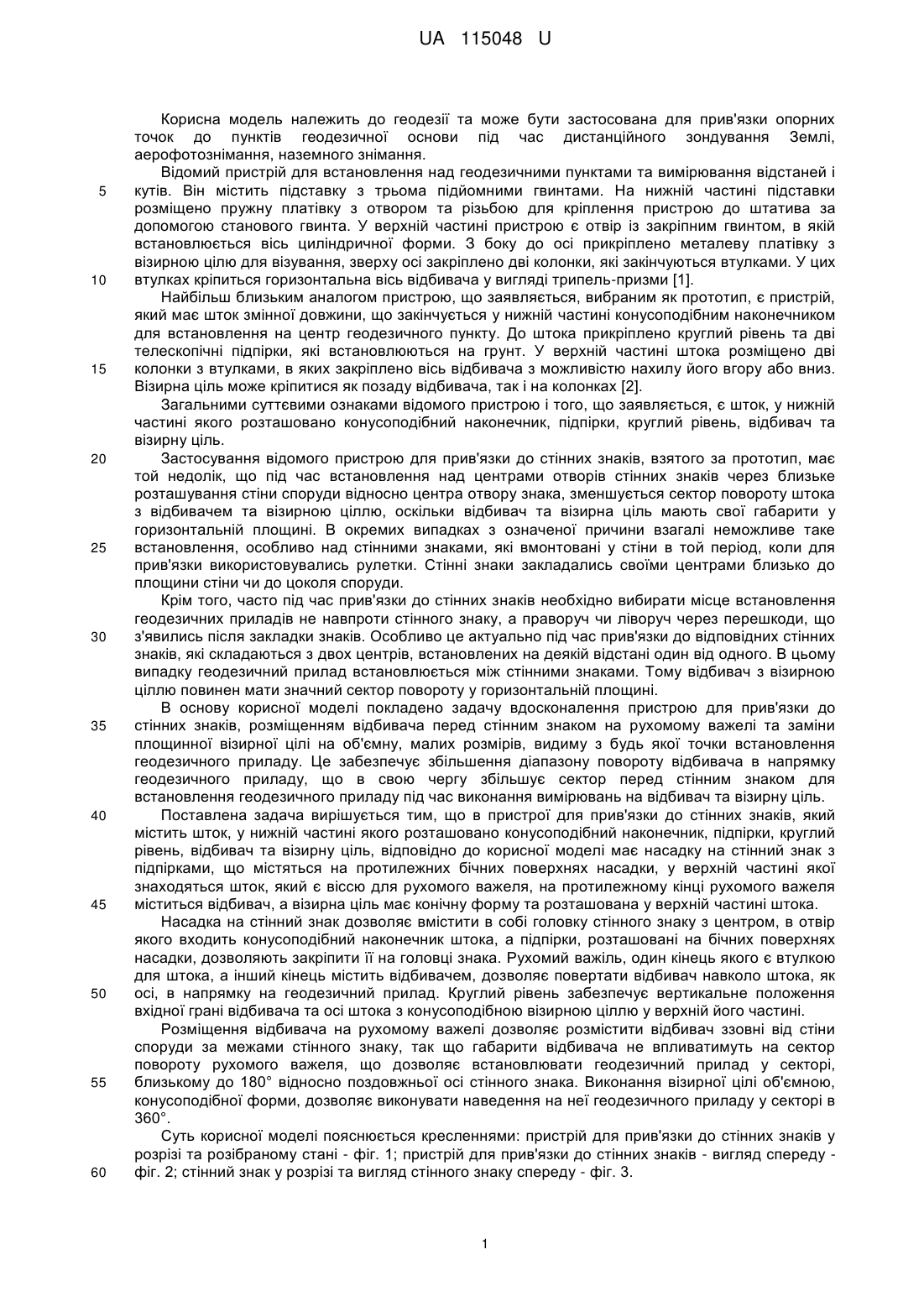

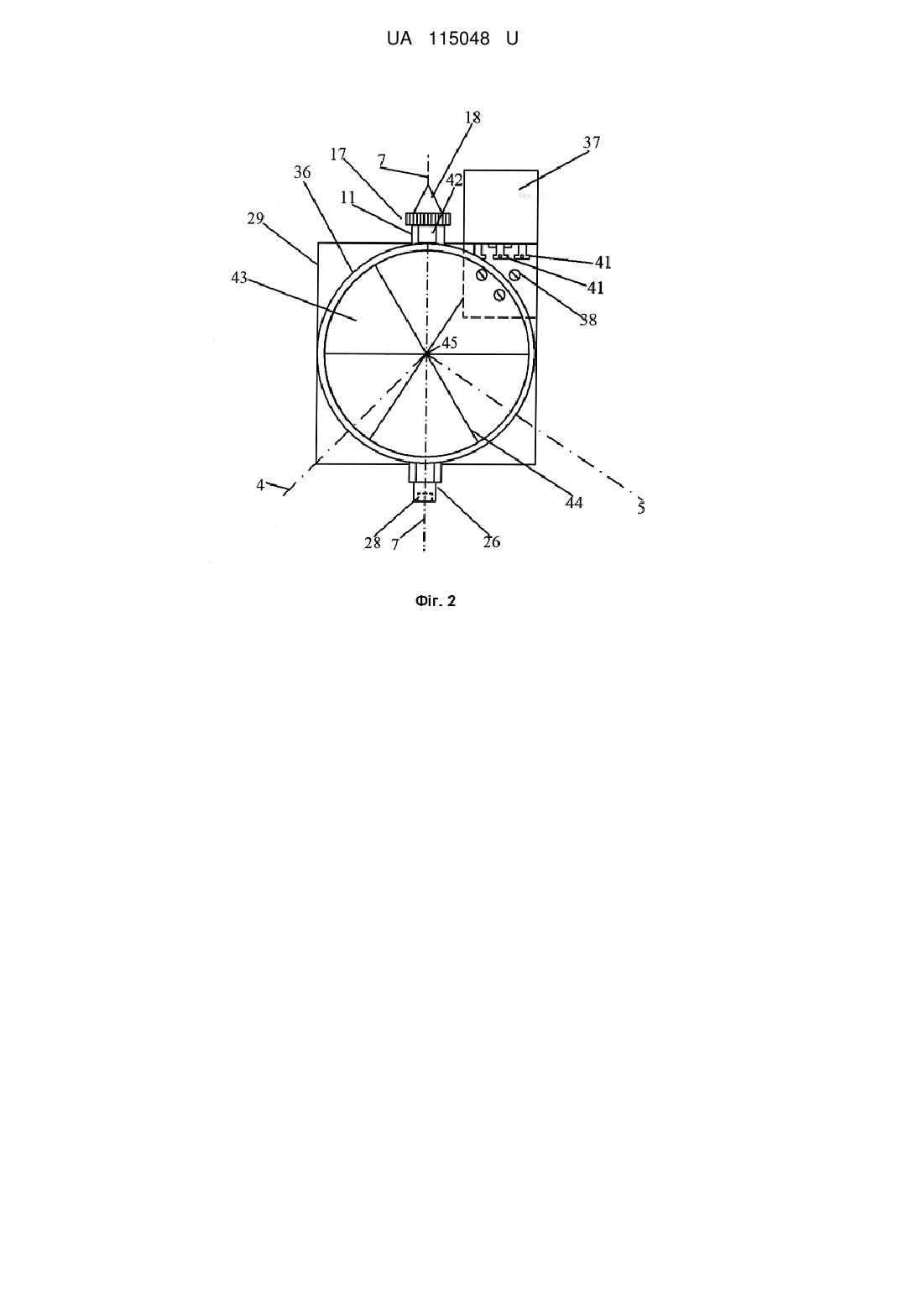

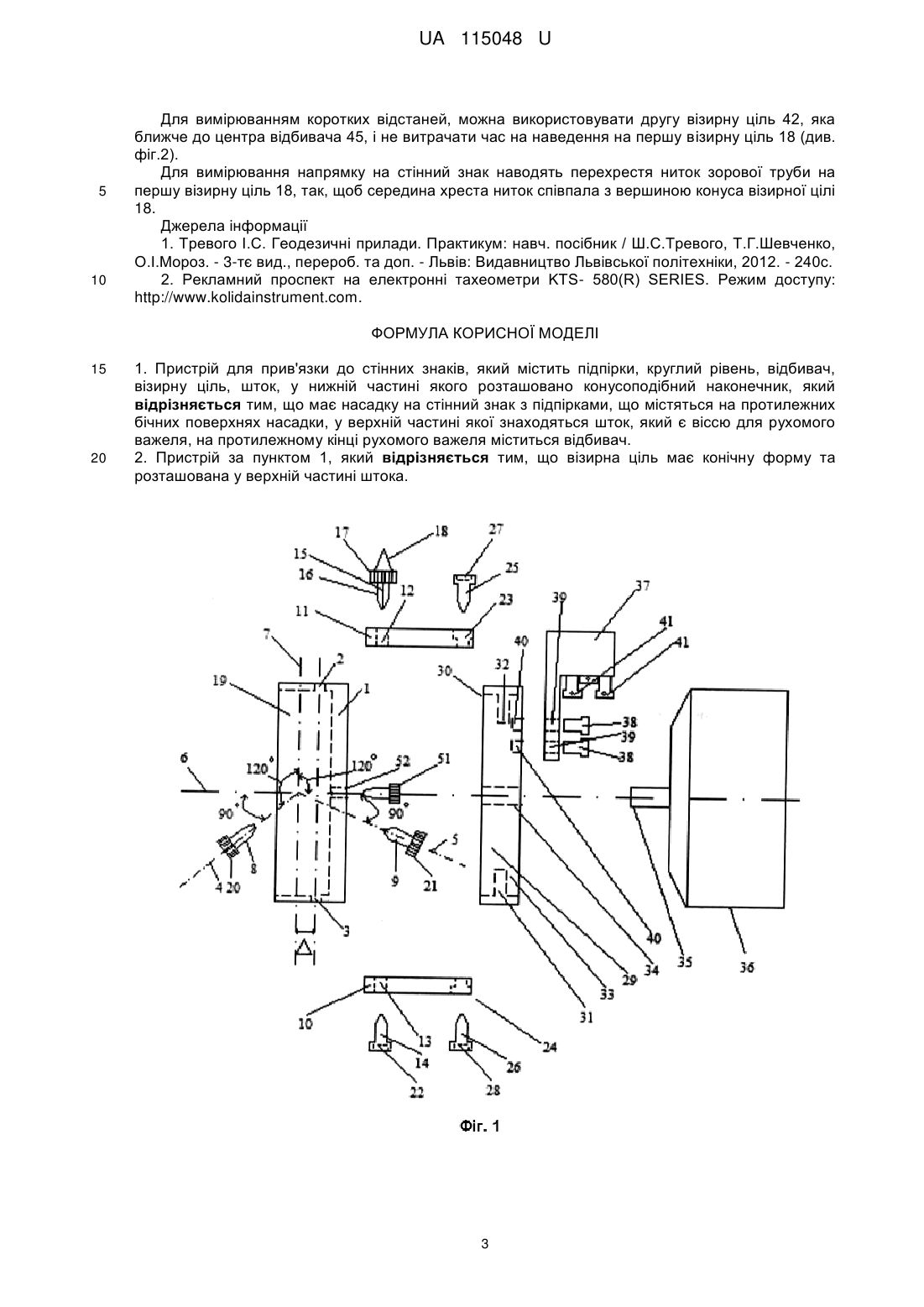

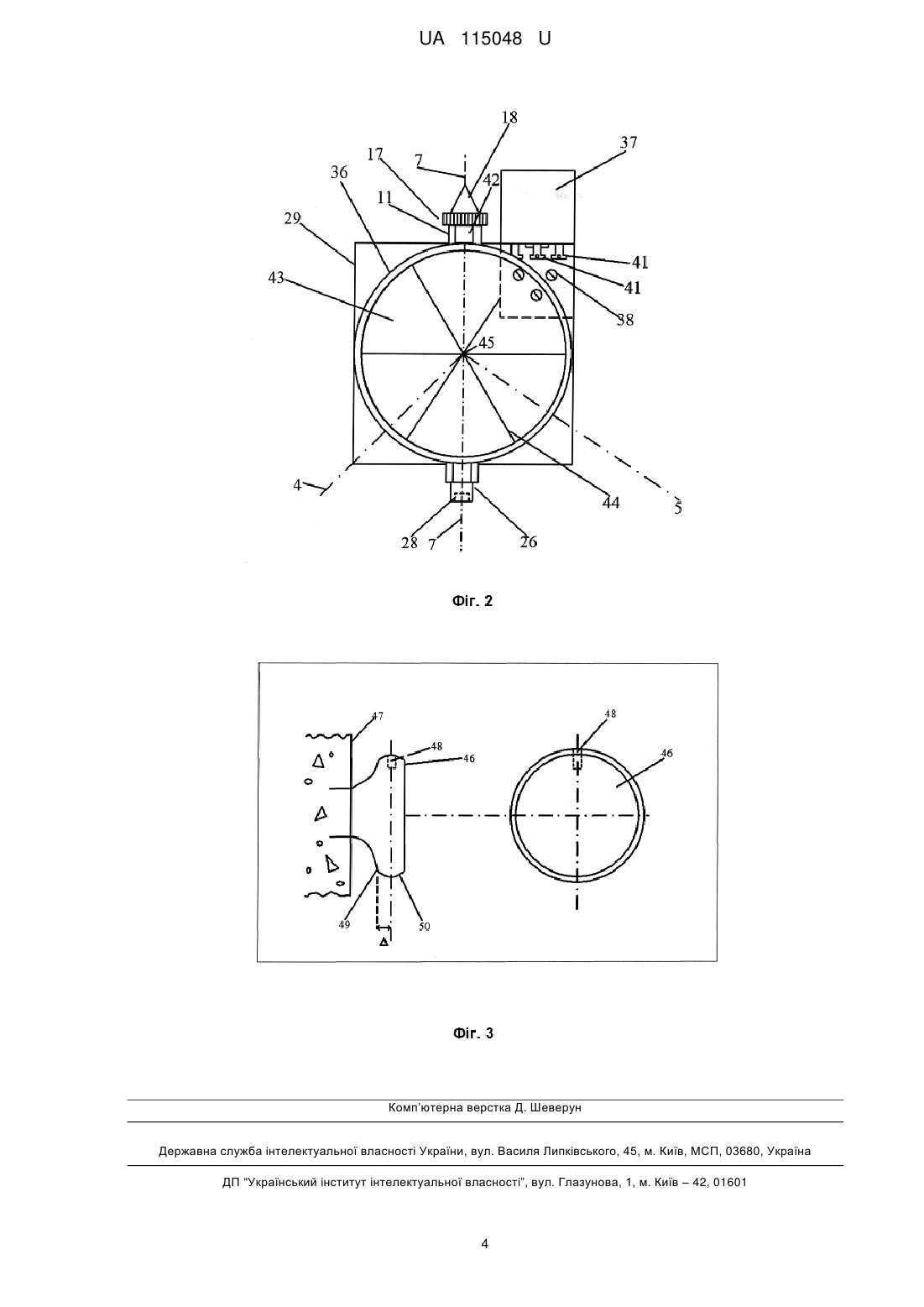

Реферат: Пристрій для прив'язки до стінних знаків містить підпірки, круглий рівень, відбивач, візирну ціль, шток, у нижній частині якого розташовано конусоподібний наконечник. При цьому, він має насадку на стінний знак з підпірками, що містяться на протилежних бічних поверхнях насадки, у верхній частині якої знаходяться шток, який є віссю для рухомого важеля, на протилежному кінці рухомого важеля міститься відбивач. UA 115048 U (12) UA 115048 U UA 115048 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до геодезії та може бути застосована для прив'язки опорних точок до пунктів геодезичної основи під час дистанційного зондування Землі, аерофотознімання, наземного знімання. Відомий пристрій для встановлення над геодезичними пунктами та вимірювання відстаней і кутів. Він містить підставку з трьома підйомними гвинтами. На нижній частині підставки розміщено пружну платівку з отвором та різьбою для кріплення пристрою до штатива за допомогою станового гвинта. У верхній частині пристрою є отвір із закріпним гвинтом, в якій встановлюється вісь циліндричної форми. З боку до осі прикріплено металеву платівку з візирною цілю для візування, зверху осі закріплено дві колонки, які закінчуються втулками. У цих втулках кріпиться горизонтальна вісь відбивача у вигляді трипель-призми [1]. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є пристрій, який має шток змінної довжини, що закінчується у нижній частині конусоподібним наконечником для встановлення на центр геодезичного пункту. До штока прикріплено круглий рівень та дві телескопічні підпірки, які встановлюються на грунт. У верхній частині штока розміщено дві колонки з втулками, в яких закріплено вісь відбивача з можливістю нахилу його вгору або вниз. Візирна ціль може кріпитися як позаду відбивача, так і на колонках [2]. Загальними суттєвими ознаками відомого пристрою і того, що заявляється, є шток, у нижній частині якого розташовано конусоподібний наконечник, підпірки, круглий рівень, відбивач та візирну ціль. Застосування відомого пристрою для прив'язки до стінних знаків, взятого за прототип, має той недолік, що під час встановлення над центрами отворів стінних знаків через близьке розташування стіни споруди відносно центра отвору знака, зменшується сектор повороту штока з відбивачем та візирною ціллю, оскільки відбивач та візирна ціль мають свої габарити у горизонтальній площині. В окремих випадках з означеної причини взагалі неможливе таке встановлення, особливо над стінними знаками, які вмонтовані у стіни в той період, коли для прив'язки використовувались рулетки. Стінні знаки закладались своїми центрами близько до площини стіни чи до цоколя споруди. Крім того, часто під час прив'язки до стінних знаків необхідно вибирати місце встановлення геодезичних приладів не навпроти стінного знаку, а праворуч чи ліворуч через перешкоди, що з'явились після закладки знаків. Особливо це актуально під час прив'язки до відповідних стінних знаків, які складаються з двох центрів, встановлених на деякій відстані один від одного. В цьому випадку геодезичний прилад встановлюється між стінними знаками. Тому відбивач з візирною ціллю повинен мати значний сектор повороту у горизонтальній площині. В основу корисної моделі покладено задачу вдосконалення пристрою для прив'язки до стінних знаків, розміщенням відбивача перед стінним знаком на рухомому важелі та заміни площинної візирної цілі на об'ємну, малих розмірів, видиму з будь якої точки встановлення геодезичного приладу. Це забезпечує збільшення діапазону повороту відбивача в напрямку геодезичного приладу, що в свою чергу збільшує сектор перед стінним знаком для встановлення геодезичного приладу під час виконання вимірювань на відбивач та візирну ціль. Поставлена задача вирішується тим, що в пристрої для прив'язки до стінних знаків, який містить шток, у нижній частині якого розташовано конусоподібний наконечник, підпірки, круглий рівень, відбивач та візирну ціль, відповідно до корисної моделі має насадку на стінний знак з підпірками, що містяться на протилежних бічних поверхнях насадки, у верхній частині якої знаходяться шток, який є віссю для рухомого важеля, на протилежному кінці рухомого важеля міститься відбивач, а візирна ціль має конічну форму та розташована у верхній частині штока. Насадка на стінний знак дозволяє вмістити в собі головку стінного знаку з центром, в отвір якого входить конусоподібний наконечник штока, а підпірки, розташовані на бічних поверхнях насадки, дозволяють закріпити її на головці знака. Рухомий важіль, один кінець якого є втулкою для штока, а інший кінець містить відбивачем, дозволяє повертати відбивач навколо штока, як осі, в напрямку на геодезичний прилад. Круглий рівень забезпечує вертикальне положення вхідної грані відбивача та осі штока з конусоподібною візирною ціллю у верхній його частині. Розміщення відбивача на рухомому важелі дозволяє розмістити відбивач ззовні від стіни споруди за межами стінного знаку, так що габарити відбивача не впливатимуть на сектор повороту рухомого важеля, що дозволяє встановлювати геодезичний прилад у секторі, близькому до 180° відносно поздовжньої осі стінного знака. Виконання візирної цілі об'ємною, конусоподібної форми, дозволяє виконувати наведення на неї геодезичного приладу у секторі в 360°. Суть корисної моделі пояснюється кресленнями: пристрій для прив'язки до стінних знаків у розрізі та розібраному стані - фіг. 1; пристрій для прив'язки до стінних знаків - вигляд спереду фіг. 2; стінний знак у розрізі та вигляд стінного знаку спереду - фіг. 3. 1 UA 115048 U 5 10 15 20 25 30 35 40 45 50 55 Пристрій для прив'язки до стінних знаків (див.фіг.1.) містить насадку 1 на стінний знак, яка має верхній 2 і нижній 3 отвори з різьбою та два бічні отвори (на фіг. 1 не показані), осі яких 4 та 5 складають 90° відносно горизонтальної осі 6 пристрою та 120° відносно вертикальної осі 7 насадки 1. Бічні отвори мають різьбу. В них вгвинчуються затискні гвинти 8 та 9. Вертикальна вісь 7 та вісь отворів 2 і 3 рознесені на величину А. Нижній та верхній елементи рухомого важеля 10 і 11 мають твори 12 і 13, в які входять затискні гвинти 14 та 15. Причому, гвинт 15 має наконечник 16 конусоподібної форми та рифлений обід 17 для вгвинчування від руки і верхню частину конічної форми 18 (перша візирна ціль), яку пофарбовано, наприклад, у чорний колір. Гвинти 14 і 15 встановлюються в отвори 12 і 13 та пригвинчують елементи 10 та 11 до насадки 1. При цьому гвинт 15 своєю конічною частиною виступає в середину порожнини 19, насадки 1. Довжина гвинта 14 дорівнює сумарній довжині отвору 3 і 13 і не виступає після вгвинчування всередину порожнини 19. Довжини гвинтів 8 та 9 такі, що після вгвинчування вони виступають всередину порожнини 19. Гвинти 8 та 9 мають обідки 20 та 21 рифленої форми для ручного вгвинчування, гвинт 14 має в головці отвір шестигранної форми 22 для встановлення в нього шестигранного ключа, хоча можна використовувати викрутки іншої форми для вгвинчування. Елементи 10 та 11 у торцевій частині мають отвори 23 та 24, в які вставляються затискні гвинти 25 та 26. Ці гвинти теж мають отвори 27 та 28 для встановлення, наприклад, шестигранного ключа. Платівка 29 зверху та знизу має прорізи 30 і 31, в які входять верхній 11 та нижній 10 елементи. Прорізи 30 і 31 мають отвори 32 і 33, які закінчуються різьбою для гвинтів 25 і 26. В середині платівки 29 є отвір 34 з різьбою для вгвинчування гвинта 35 відбивача 36. На платівці 29 розташованого круглий рівень 37, який кріпиться до неї трьома гвинтами 38, які пронизують отвори 39 та вгвинчуються в отвори з різьбою 40. Рівень працює в двох взаємно перпендикулярних напрямах і має виправні гвинти 41. Круглий рівень може бути встановлено і на самій насадці 1. Головка гвинта 25 і торець елементу 11 утворюють другу візирну ціль 42, причому головка гвинта 25 пофарбована, наприклад, у чорній колір (див. фіг.2). Відбивач 36 складається з оправи в середині якої розміщенні призми 43 склеєні між собою, ребра 44 яких видно з фронтального боку призми. Вони сходяться в центрі 45 відбивача 36. Центр відбивача 45, вертикальна вісь симетрії візирної цілі 42 та вершина конуса першої візирної цілі 18 повинні лежати на одній лінії. Як відбивач 36 так і рівень 37 заводського виготовлення. Наприклад, рівень застосовується для приведення інварних рейок у вертикальне положення, а відбивач можна використовувати з комплекту світловіддалеміра СТ-5 «Блеск». Пристрій для прив'язки до стінних знаків кріпиться на стінний знак 46 (див. фіг.3), який встановлено в стіні чи цоколі 47 капітальної споруди. У верхній частині знаку 46 є невеликий за діаметром і глибиною отвір 48, центр якого має відомі координати X, У. Стінний знак має «шийку», яка переходить у циліндр. А - відстань від центра отвору 48 до початку шийки 49. Гвинт 51 (див. фіг. 1,) вгвинчується в отвір 52 з різьбою, та входить в середину порожнини 19, що дозволяє регулювати нахил насадки 1 відносно фронтальної чистини стінного знаку 46 (див. фіг. 3). Пристрій для прив'язки до стінних знаків працює наступним чином. На «головку» 50 стінного знаку 46 ( див. фіг 3, фіг. 1) встановлюється насадка 1 порожниною 19. Затискний гвинт 15 вгвинчується в отвір 2 з різьбою, а наконечник 16 конічної форми потрапляє в отвір 48 знаку. Для гарантування останнього, насадку пробують провернути навколо осі 6 насадки. Якщо насадка не провертається, то конічний наконечник 16 потрапив у отвір 48. У протилежному випадку повторюють встановлення насадки. Далі, притримуючи насадку, вгвинчують затискні гвинти 8 та 9 до торкання їх початку «шийки» 49 стінного знаку 46 до тих пір, доки бульбашка круглого рівня не займе центральне положення у ампулі рівня, а насадка не закріплюється на знаку. Для точного встановлення бульбашки рівня на середину ампули вгвинчують чи вигвинчують гвинт 51 у отворі 52. Таким чином, роботою гвинтів 8,9 51 точно встановлюють рівень у робоче положення. Наводять зорову трубу геодезичного приладу на першу візирну ціль 18, так щоб вертикальна нитка хреста ниток зорової труби співпала з вершиною конуса цілі 18. Повертають відбивач 36 разом з платівкою 29 та рівнем 37 на рухомих важелях 10, 11 до тих пір, поки його центр 45 не співпаде з вертикальною ниткою хреста ниток геодезичного приладу. Контролюють положення бульбашки рівня а за необхідності гвинтами 8, 9, 51 приводять бульбашку на середину ампули. Виконують вимірювання відстані на відбивач. 2 UA 115048 U 5 10 Для вимірюванням коротких відстаней, можна використовувати другу візирну ціль 42, яка ближче до центра відбивача 45, і не витрачати час на наведення на першу візирну ціль 18 (див. фіг.2). Для вимірювання напрямку на стінний знак наводять перехрестя ниток зорової труби на першу візирну ціль 18, так, щоб середина хреста ниток співпала з вершиною конуса візирної цілі 18. Джерела інформації 1. Тревого І.С. Геодезичні прилади. Практикум: навч. посібник / Ш.С.Тревого, Т.Г.Шевченко, О.І.Мороз. - 3-тє вид., перероб. та доп. - Львів: Видавництво Львівської політехніки, 2012. - 240с. 2. Рекламний проспект на електронні тахеометри KTS- 580(R) SERIES. Режим доступу: http://www.kolidainstrument.com. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Пристрій для прив'язки до стінних знаків, який містить підпірки, круглий рівень, відбивач, візирну ціль, шток, у нижній частині якого розташовано конусоподібний наконечник, який відрізняється тим, що має насадку на стінний знак з підпірками, що містяться на протилежних бічних поверхнях насадки, у верхній частині якої знаходяться шток, який є віссю для рухомого важеля, на протилежному кінці рухомого важеля міститься відбивач. 2. Пристрій за пунктом 1, який відрізняється тим, що візирна ціль має конічну форму та розташована у верхній частині штока. 3 UA 115048 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
