Пластмасові дверцята для стінних отворів або ніш

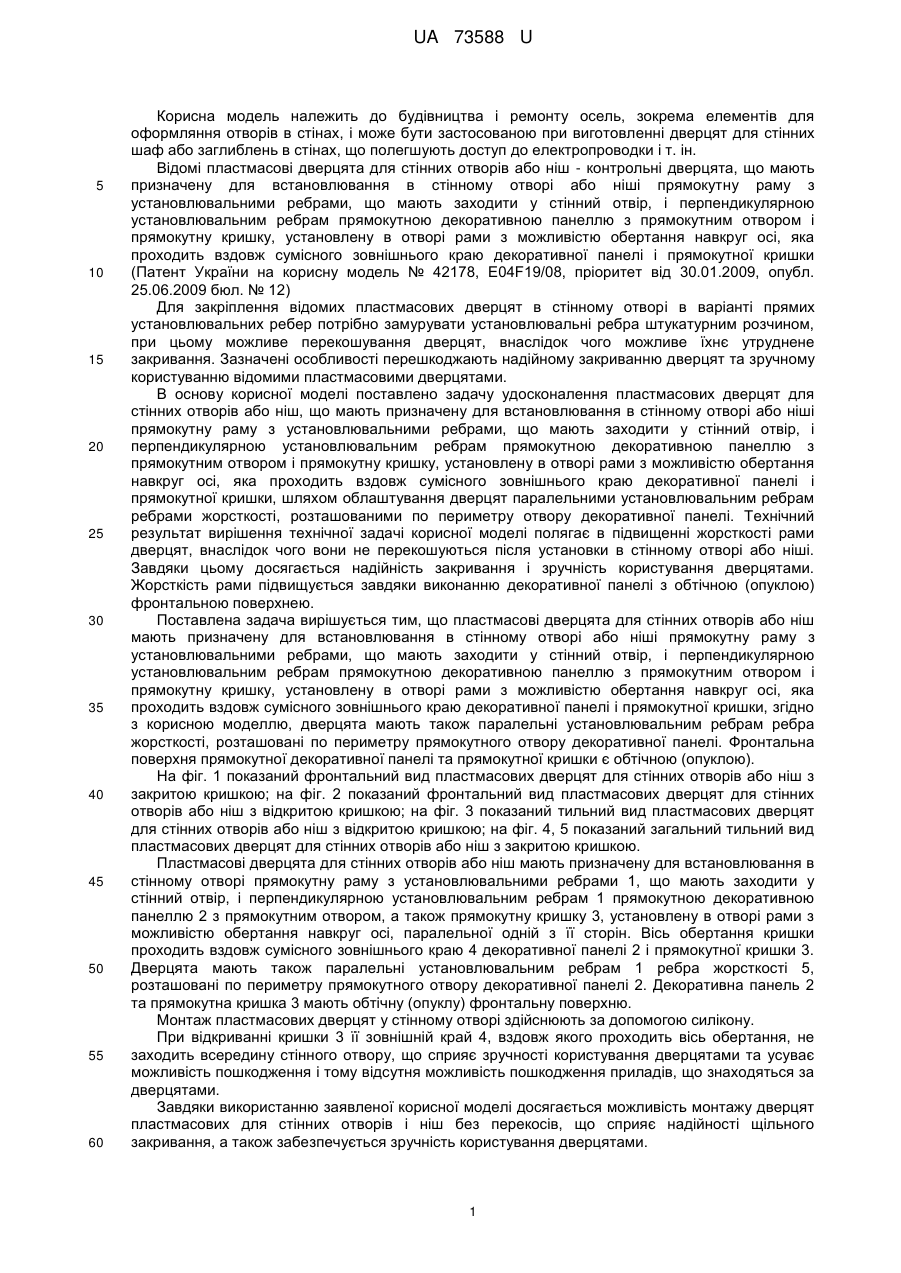

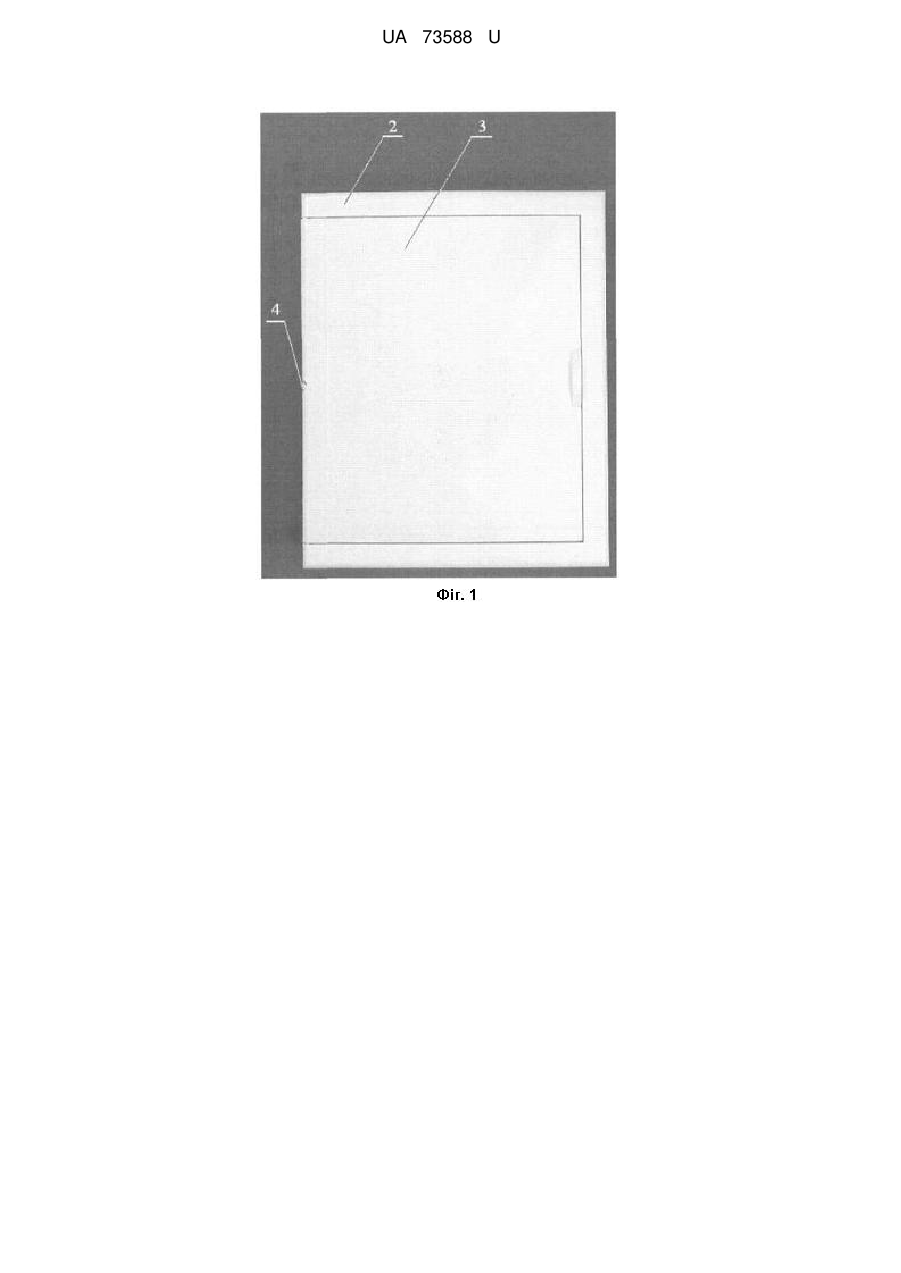

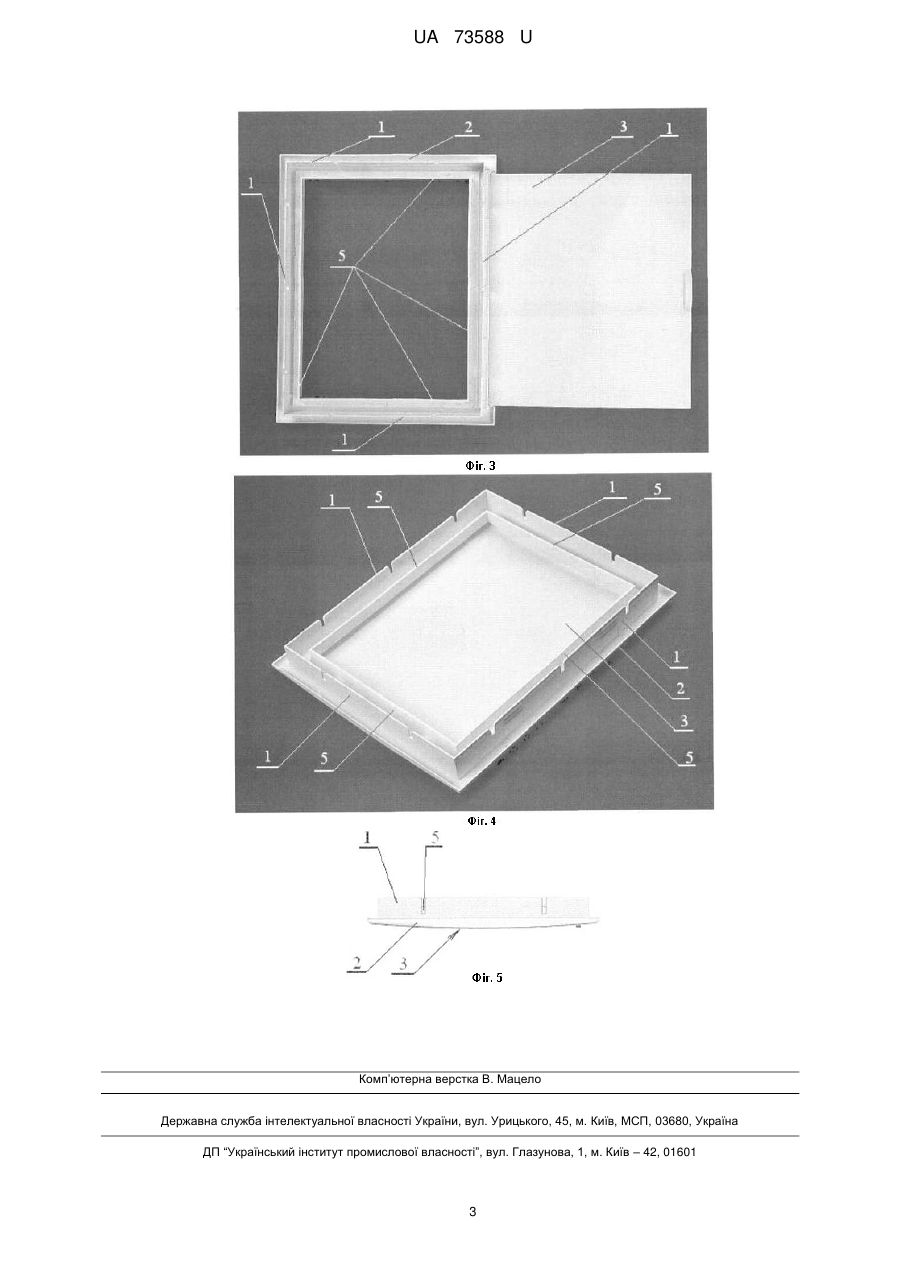

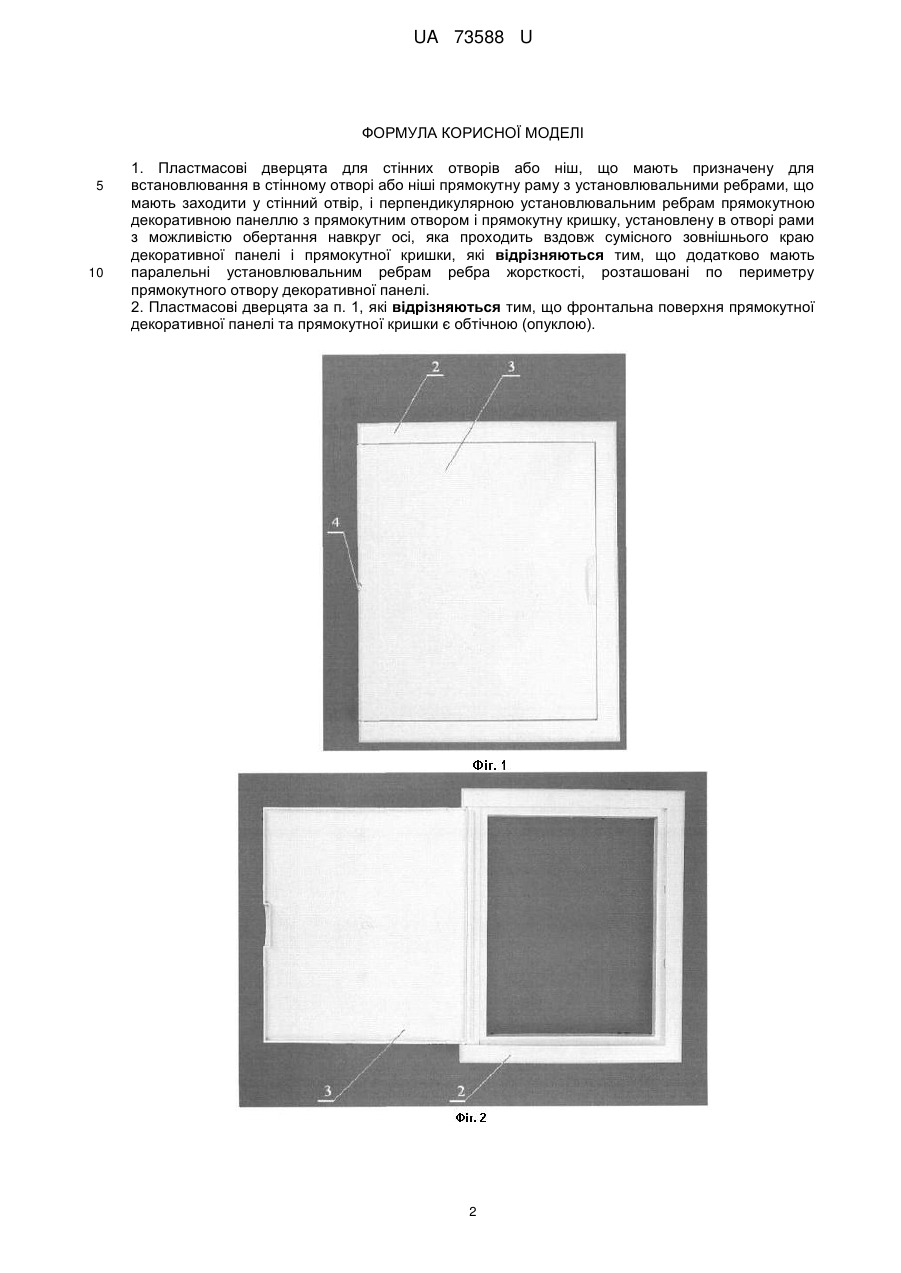

Реферат: UA 73588 U UA 73588 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва і ремонту осель, зокрема елементів для оформляння отворів в стінах, і може бути застосованою при виготовленні дверцят для стінних шаф або заглиблень в стінах, що полегшують доступ до електропроводки і т. ін. Відомі пластмасові дверцята для стінних отворів або ніш - контрольні дверцята, що мають призначену для встановлювання в стінному отворі або ніші прямокутну раму з установлювальними ребрами, що мають заходити у стінний отвір, і перпендикулярною установлювальним ребрам прямокутною декоративною панеллю з прямокутним отвором і прямокутну кришку, установлену в отворі рами з можливістю обертання навкруг осі, яка проходить вздовж сумісного зовнішнього краю декоративної панелі і прямокутної кришки (Патент України на корисну модель № 42178, E04F19/08, пріоритет від 30.01.2009, опубл. 25.06.2009 бюл. № 12) Для закріплення відомих пластмасових дверцят в стінному отворі в варіанті прямих установлювальних ребер потрібно замурувати установлювальні ребра штукатурним розчином, при цьому можливе перекошування дверцят, внаслідок чого можливе їхнє утруднене закривання. Зазначені особливості перешкоджають надійному закриванню дверцят та зручному користуванню відомими пластмасовими дверцятами. В основу корисної моделі поставлено задачу удосконалення пластмасових дверцят для стінних отворів або ніш, що мають призначену для встановлювання в стінному отворі або ніші прямокутну раму з установлювальними ребрами, що мають заходити у стінний отвір, і перпендикулярною установлювальним ребрам прямокутною декоративною панеллю з прямокутним отвором і прямокутну кришку, установлену в отворі рами з можливістю обертання навкруг осі, яка проходить вздовж сумісного зовнішнього краю декоративної панелі і прямокутної кришки, шляхом облаштування дверцят паралельними установлювальним ребрам ребрами жорсткості, розташованими по периметру отвору декоративної панелі. Технічний результат вирішення технічної задачі корисної моделі полягає в підвищенні жорсткості рами дверцят, внаслідок чого вони не перекошуються після установки в стінному отворі або ніші. Завдяки цьому досягається надійність закривання і зручність користування дверцятами. Жорсткість рами підвищується завдяки виконанню декоративної панелі з обтічною (опуклою) фронтальною поверхнею. Поставлена задача вирішується тим, що пластмасові дверцята для стінних отворів або ніш мають призначену для встановлювання в стінному отворі або ніші прямокутну раму з установлювальними ребрами, що мають заходити у стінний отвір, і перпендикулярною установлювальним ребрам прямокутною декоративною панеллю з прямокутним отвором і прямокутну кришку, установлену в отворі рами з можливістю обертання навкруг осі, яка проходить вздовж сумісного зовнішнього краю декоративної панелі і прямокутної кришки, згідно з корисною моделлю, дверцята мають також паралельні установлювальним ребрам ребра жорсткості, розташовані по периметру прямокутного отвору декоративної панелі. Фронтальна поверхня прямокутної декоративної панелі та прямокутної кришки є обтічною (опуклою). На фіг. 1 показаний фронтальний вид пластмасових дверцят для стінних отворів або ніш з закритою кришкою; на фіг. 2 показаний фронтальний вид пластмасових дверцят для стінних отворів або ніш з відкритою кришкою; на фіг. 3 показаний тильний вид пластмасових дверцят для стінних отворів або ніш з відкритою кришкою; на фіг. 4, 5 показаний загальний тильний вид пластмасових дверцят для стінних отворів або ніш з закритою кришкою. Пластмасові дверцята для стінних отворів або ніш мають призначену для встановлювання в стінному отворі прямокутну раму з установлювальними ребрами 1, що мають заходити у стінний отвір, і перпендикулярною установлювальним ребрам 1 прямокутною декоративною панеллю 2 з прямокутним отвором, а також прямокутну кришку 3, установлену в отворі рами з можливістю обертання навкруг осі, паралельної одній з її сторін. Вісь обертання кришки проходить вздовж сумісного зовнішнього краю 4 декоративної панелі 2 і прямокутної кришки 3. Дверцята мають також паралельні установлювальним ребрам 1 ребра жорсткості 5, розташовані по периметру прямокутного отвору декоративної панелі 2. Декоративна панель 2 та прямокутна кришка 3 мають обтічну (опуклу) фронтальну поверхню. Монтаж пластмасових дверцят у стінному отворі здійснюють за допомогою силікону. При відкриванні кришки 3 її зовнішній край 4, вздовж якого проходить вісь обертання, не заходить всередину стінного отвору, що сприяє зручності користування дверцятами та усуває можливість пошкодження і тому відсутня можливість пошкодження приладів, що знаходяться за дверцятами. Завдяки використанню заявленої корисної моделі досягається можливість монтажу дверцят пластмасових для стінних отворів і ніш без перекосів, що сприяє надійності щільного закривання, а також забезпечується зручність користування дверцятами. 1 UA 73588 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Пластмасові дверцята для стінних отворів або ніш, що мають призначену для встановлювання в стінному отворі або ніші прямокутну раму з установлювальними ребрами, що мають заходити у стінний отвір, і перпендикулярною установлювальним ребрам прямокутною декоративною панеллю з прямокутним отвором і прямокутну кришку, установлену в отворі рами з можливістю обертання навкруг осі, яка проходить вздовж сумісного зовнішнього краю декоративної панелі і прямокутної кришки, які відрізняються тим, що додатково мають паралельні установлювальним ребрам ребра жорсткості, розташовані по периметру прямокутного отвору декоративної панелі. 2. Пластмасові дверцята за п. 1, які відрізняються тим, що фронтальна поверхня прямокутної декоративної панелі та прямокутної кришки є обтічною (опуклою). 2 UA 73588 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
