Ручний іригатор ротової порожнини

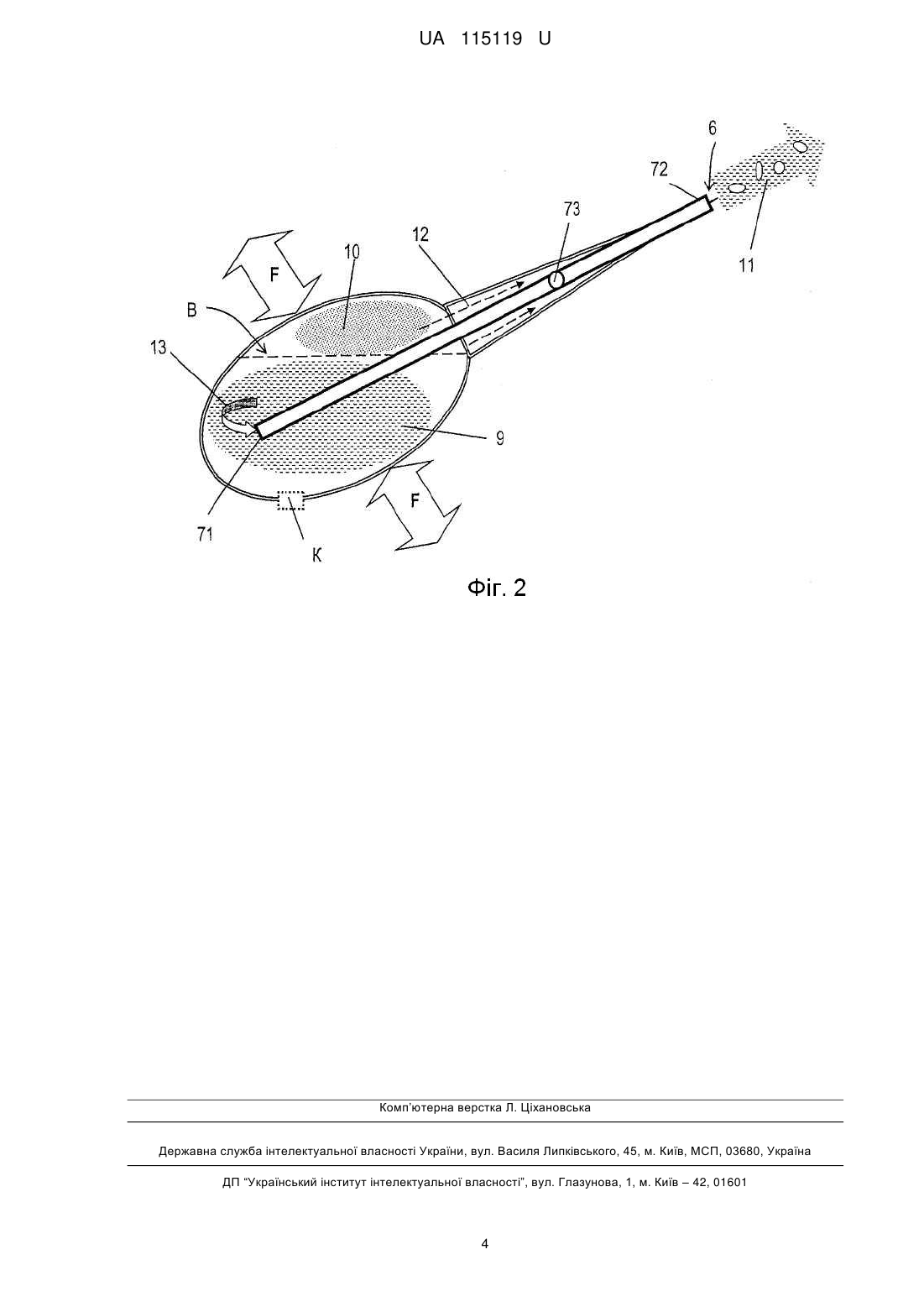

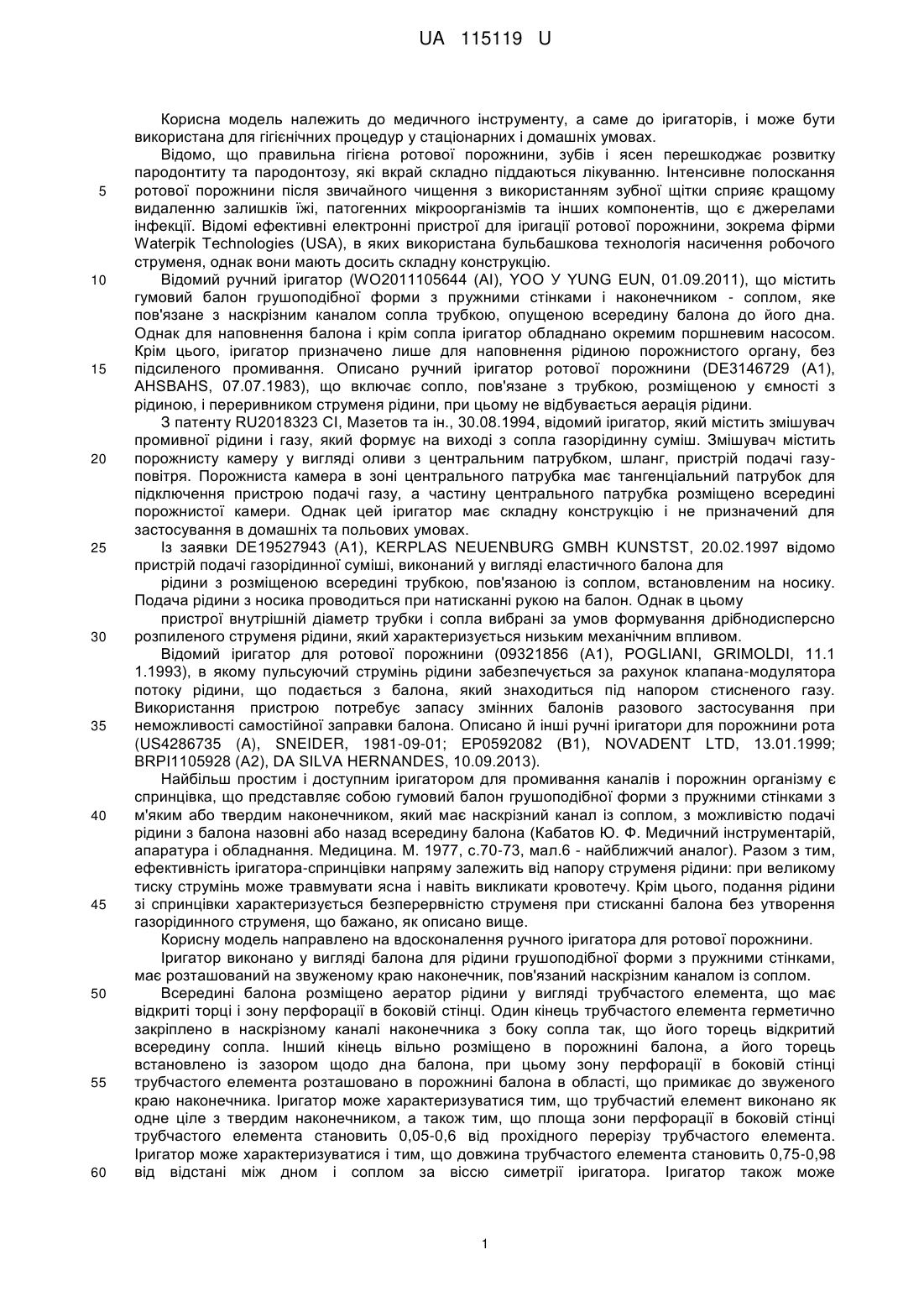

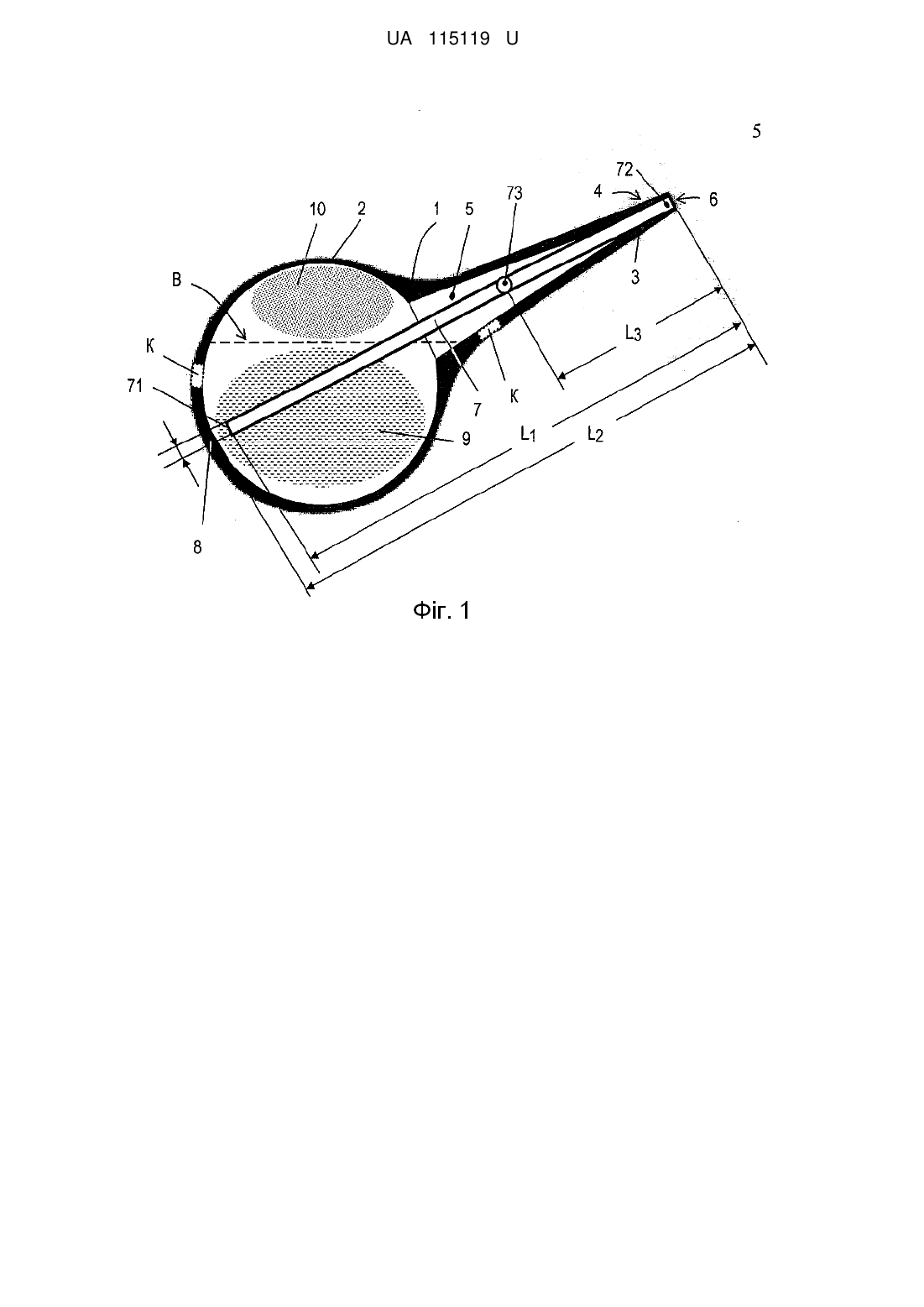

Реферат: Іригатор містить балон для рідини грушоподібної форми з пружними стінками, має розташований на звуженому кінці наконечник, пов'язаний наскрізним каналом із соплом. Всередині балона розташовано аератор рідини у вигляді трубчастого елемента, що має відкриті торці і зону перфорації в боковій стінці, утворену щонайменше одним отвором. Один кінець трубчастого елемента герметично закріплено в наскрізному каналі наконечника з боку сопла так, що його торець відкритий всередину сопла. Інший кінець трубчастого елемента вільно розташовано в порожнині балона так, що його торець встановлено із зазором щодо дна балона, при цьому зону перфорації в боковій стінці трубчастого елемента розташовано в порожнині балона в області, що примикає до звуженого кінця наконечника. UA 115119 U (12) UA 115119 U UA 115119 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичного інструменту, а саме до іригаторів, і може бути використана для гігієнічних процедур у стаціонарних і домашніх умовах. Відомо, що правильна гігієна ротової порожнини, зубів і ясен перешкоджає розвитку пародонтиту та пародонтозу, які вкрай складно піддаються лікуванню. Інтенсивне полоскання ротової порожнини після звичайного чищення з використанням зубної щітки сприяє кращому видаленню залишків їжі, патогенних мікроорганізмів та інших компонентів, що є джерелами інфекції. Відомі ефективні електронні пристрої для іригації ротової порожнини, зокрема фірми Waterpik Technologies (USA), в яких використана бульбашкова технологія насичення робочого струменя, однак вони мають досить складну конструкцію. Відомий ручний іригатор (WO2011105644 (ΑΙ), ΥΟΟ У YUNG EUN, 01.09.2011), що містить гумовий балон грушоподібної форми з пружними стінками і наконечником - соплом, яке пов'язане з наскрізним каналом сопла трубкою, опущеною всередину балона до його дна. Однак для наповнення балона і крім сопла іригатор обладнано окремим поршневим насосом. Крім цього, іригатор призначено лише для наповнення рідиною порожнистого органу, без підсиленого промивання. Описано ручний іригатор ротової порожнини (DE3146729 (А1), AHSBAHS, 07.07.1983), що включає сопло, пов'язане з трубкою, розміщеною у ємності з рідиною, і переривником струменя рідини, при цьому не відбувається аерація рідини. З патенту RU2018323 СІ, Мазетов та ін., 30.08.1994, відомий іригатор, який містить змішувач промивної рідини і газу, який формує на виході з сопла газорідинну суміш. Змішувач містить порожнисту камеру у вигляді оливи з центральним патрубком, шланг, пристрій подачі газуповітря. Порожниста камера в зоні центрального патрубка має тангенціальний патрубок для підключення пристрою подачі газу, а частину центрального патрубка розміщено всередині порожнистої камери. Однак цей іригатор має складну конструкцію і не призначений для застосування в домашніх та польових умовах. Із заявки DE19527943 (А1), KERPLAS NEUENBURG GMBH KUNSTST, 20.02.1997 відомо пристрій подачі газорідинної суміші, виконаний у вигляді еластичного балона для рідини з розміщеною всередині трубкою, пов'язаною із соплом, встановленим на носику. Подача рідини з носика проводиться при натисканні рукою на балон. Однак в цьому пристрої внутрішній діаметр трубки і сопла вибрані за умов формування дрібнодисперсно розпиленого струменя рідини, який характеризується низьким механічним впливом. Відомий іригатор для ротової порожнини (09321856 (А1), POGLIANI, GRIMOLDI, 11.1 1.1993), в якому пульсуючий струмінь рідини забезпечується за рахунок клапана-модулятора потоку рідини, що подається з балона, який знаходиться під напором стисненого газу. Використання пристрою потребує запасу змінних балонів разового застосування при неможливості самостійної заправки балона. Описано й інші ручні іригатори для порожнини рота (US4286735 (A), SNEIDER, 1981-09-01; ЕР0592082 (В1), NOVADENT LTD, 13.01.1999; BRPI1105928 (А2), DA SILVA HERNANDES, 10.09.2013). Найбільш простим і доступним іригатором для промивання каналів і порожнин організму є спринцівка, що представляє собою гумовий балон грушоподібної форми з пружними стінками з м'яким або твердим наконечником, який має наскрізний канал із соплом, з можливістю подачі рідини з балона назовні або назад всередину балона (Кабатов Ю. Ф. Медичний інструментарій, апаратура і обладнання. Медицина. М. 1977, с.70-73, мал.6 - найближчий аналог). Разом з тим, ефективність іригатора-спринцівки напряму залежить від напору струменя рідини: при великому тиску струмінь може травмувати ясна і навіть викликати кровотечу. Крім цього, подання рідини зі спринцівки характеризується безперервністю струменя при стисканні балона без утворення газорідинного струменя, що бажано, як описано вище. Корисну модель направлено на вдосконалення ручного іригатора для ротової порожнини. Іригатор виконано у вигляді балона для рідини грушоподібної форми з пружними стінками, має розташований на звуженому краю наконечник, пов'язаний наскрізним каналом із соплом. Всередині балона розміщено аератор рідини у вигляді трубчастого елемента, що має відкриті торці і зону перфорації в боковій стінці. Один кінець трубчастого елемента герметично закріплено в наскрізному каналі наконечника з боку сопла так, що його торець відкритий всередину сопла. Інший кінець вільно розміщено в порожнині балона, а його торець встановлено із зазором щодо дна балона, при цьому зону перфорації в боковій стінці трубчастого елемента розташовано в порожнині балона в області, що примикає до звуженого краю наконечника. Іригатор може характеризуватися тим, що трубчастий елемент виконано як одне ціле з твердим наконечником, а також тим, що площа зони перфорації в боковій стінці трубчастого елемента становить 0,05-0,6 від прохідного перерізу трубчастого елемента. Іригатор може характеризуватися і тим, що довжина трубчастого елемента становить 0,75-0,98 від відстані між дном і соплом за віссю симетрії іригатора. Іригатор також може 1 UA 115119 U 5 10 15 20 25 30 35 40 45 50 55 характеризуватися і тим, що додатково містить зворотний клапан, встановлений в стінці балона і виконаний з можливістю заповнення порожнини балона повітрям і/або рідиною в процесі відновлення форми балона при його розтисканні. Технічний результат полягає в забезпеченні на виході з сопла ручного іригатора переривчастого газорідинного струменя, що сприяє ефективному очищенню при збереженні простоти користування і конструкції. На фіг. 1 показано конструкцію іригатора На фіг. 2 проілюстровано принцип дії іригатора Іригатор виконано у вигляді балона 1 грушоподібної форми з пружними стінками 2, має розташований на звуженому кінці 3 м'який або твердий наконечник 4, пов'язаний наскрізним каналом 5 із соплом 6. Всередину балона 1 введено аератор у вигляді трубчастого елемента 7, що має відкриті торці 71, 72 і зону перфорації 73 в боковій стінці елемента 7, утворену щонайменше одним отвором. Кінець трубчастого елемента 7 з боку відкритого кінця вільно розміщено в порожнині балона 1, а його торець 71 встановлено із зазором щодо дна балона. Довжина L1 трубчастого елемента менше відстані L2 між дном і соплом 6 за віссю симетрії іригатора і становить L1 = (0,75-0,98) L2, тобто відкритий торець 71 встановлено із зазором щодо дна 8 балона 1. Кінець трубчастого елемента з боку відкритого торця 72 герметично закріплено в наскрізному каналі 5 звуженого кінця 3 балона з боку сопла 6 так, що його торець відкрито всередину сопла 6. Тобто, торець 72 встановлюється врівень або із заглибленням всередині сопла 6, але не виступає за його межі. Цим виключається можливість безпосереднього контакту торця 72 з ділянками ротової порожнини, що іригуються, при використанні балона з м'яким наконечником. Зону перфорації 73 в боковій стінці трубчастого елемента 7 розташовано в порожнині балона 1 з боку звуженого кінця 3 на відстані L3 від торця 72, яка для кожного типорозміру балона підбирається експериментально. Площа зони перфорації 73 в боковій стінці трубчастого елемента становить 0,05-0,6 від прохідного перерізу (діаметра) трубчастого елемента 7. Якщо балон 1 має твердий наконечник 4, то трубчастий елемент 7 може бути виконано як одне ціле з наконечником. При цьому трубчастий елемент може виступати за краї сопла 6, а сам наконечник 4 зазвичай виконано із заокругленими краями. Іригатор може містити зворотний клапан К, встановлений в стінці балона 1 і виконаний з можливістю заповнення порожнини балона повітрям і/або рідиною при розтисканні балона в процесі відновлення його форми за рахунок пружності. На кресленні (фіг. 1, фіг. 2) умовно позначено можливі місця розташування зворотного клапана К, при цьому конкретні місця його розташування в стінці балона не критичні. Коли іригатор працює на всмоктування і наконечник 4 опущено у ємність з рідиною, клапан К відкривається, і натікання може відбуватися як через наконечник 4, так і через клапан К, і всередину надходить повітря і/або рідина. Коли балон 1 стискають, то клапан К закривається і газоповітряна суміш викидається тільки через наконечник 4 з соплом 6. Пристрій використовують наступним чином (фіг. 1, фіг. 2). Традиційним шляхом іригатор наповнюється робочою рідиною 9, наприклад, наконечник 4 стисненого балона 1 занурюють у ємність з робочою рідиною, а потім балон 1 розтискають. Цей процес завжди супроводжується набиранням і деякої кількості повітря 10, що завжди знаходиться над рідиною (межу розділу "В" умовно позначено пунктиром). Потім наконечник 4 із соплом 6 підводять до очищуваної порожнини, наприклад, до міжзубного проміжку або кишені і здійснюють різке і неодноразове натискання (умовно показано стрілками "F") на бічні стінки балона 1. Ергономічне положення іригатора - наконечник 4 знаходиться у горизонтальному положенні або злегка піднято вгору. Повітря 10 в порожнині іригатора накопичується у звуженому кінці 3 (перетікання повітря умовно показано пунктирною стрілкою 12) та підмішується через зону перфорації 73 (у даному випадку отвір) в рідину 9, що надходить під тиском (стрілка поз. 13) через отвір в торці 71 трубчастого елемента 7. В результаті, на виході з сопла 6 формується переривчастий газорідинний струмінь 11. Отриманий газорідинний струмінь забезпечує потужне очищення. У тому випадку, коли наконечник 4 іригатора з соплом 6 розташовано впритул до міжзубного проміжку, то в цьому випадку іригатор працює не тільки як ефективне джерело газорідинної суміші, але і як насос: залишки їжі вимиваються і всмоктуються тим же соплом 6, що однак передбачає додаткову чистку пристрою. Іригатор виконується з матеріалів, які звичайно використовуються в медичній промисловості. Випробування показали, що при збереженні простоти конструкції і зручності 2 UA 115119 U використання, на виході з сопла іригатора формується переривчастий газорідинний струмінь, що сприяє ефективному очищенню міжзубних проміжків. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Іригатор, що містить балон для рідини грушоподібної форми з пружними стінками, має розташований на звуженому кінці наконечник, пов'язаний наскрізним каналом із соплом, який відрізняється тим, що всередині балона розташовано аератор рідини у вигляді трубчастого елемента, що має відкриті торці і зону перфорації в боковій стінці, утворену щонайменше одним отвором, один кінець трубчастого елемента герметично закріплено в наскрізному каналі наконечника з боку сопла так, що його торець відкритий всередину сопла, інший кінець трубчастого елемента вільно розташовано в порожнині балона так, що його торець встановлено із зазором щодо дна балона, при цьому зону перфорації в боковій стінці трубчастого елемента розташовано в порожнині балона в області, що примикає до звуженого кінця наконечника. 2. Іригатор за п. 1, який відрізняється тим, що трубчастий елемент виконано як одне ціле з наконечником. 3. Іригатор за п. 1, який відрізняється тим, що площа зони перфорації в боковій стінці трубчастого елемента становить 0,05-0,6 від прохідного перерізу трубчастого елемента. 4. Іригатор за п. 1, який відрізняється тим, що довжина трубчастого елемента становить 0,750,98 від відстані між дном і соплом за віссю симетрії іригатора. 5. Іригатор за п. 1, який відрізняється тим, що містить зворотний клапан, встановлений в стінці балона і виконаний з можливістю додаткового заповнення порожнини балона повітрям і/або рідиною в процесі відновлення форми при розтисканні балона. 3 UA 115119 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
