Удобрювально-посівний агрегат

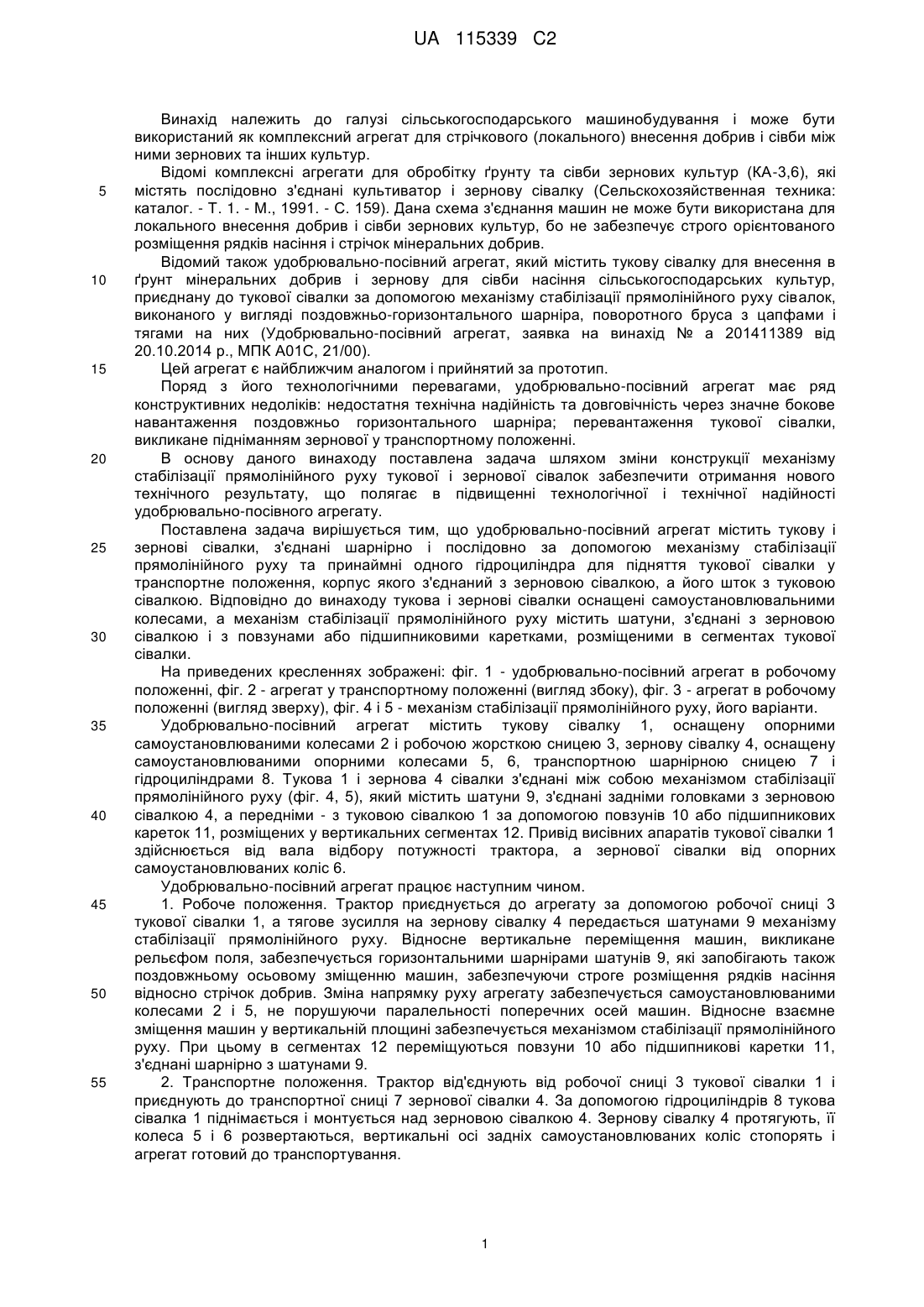

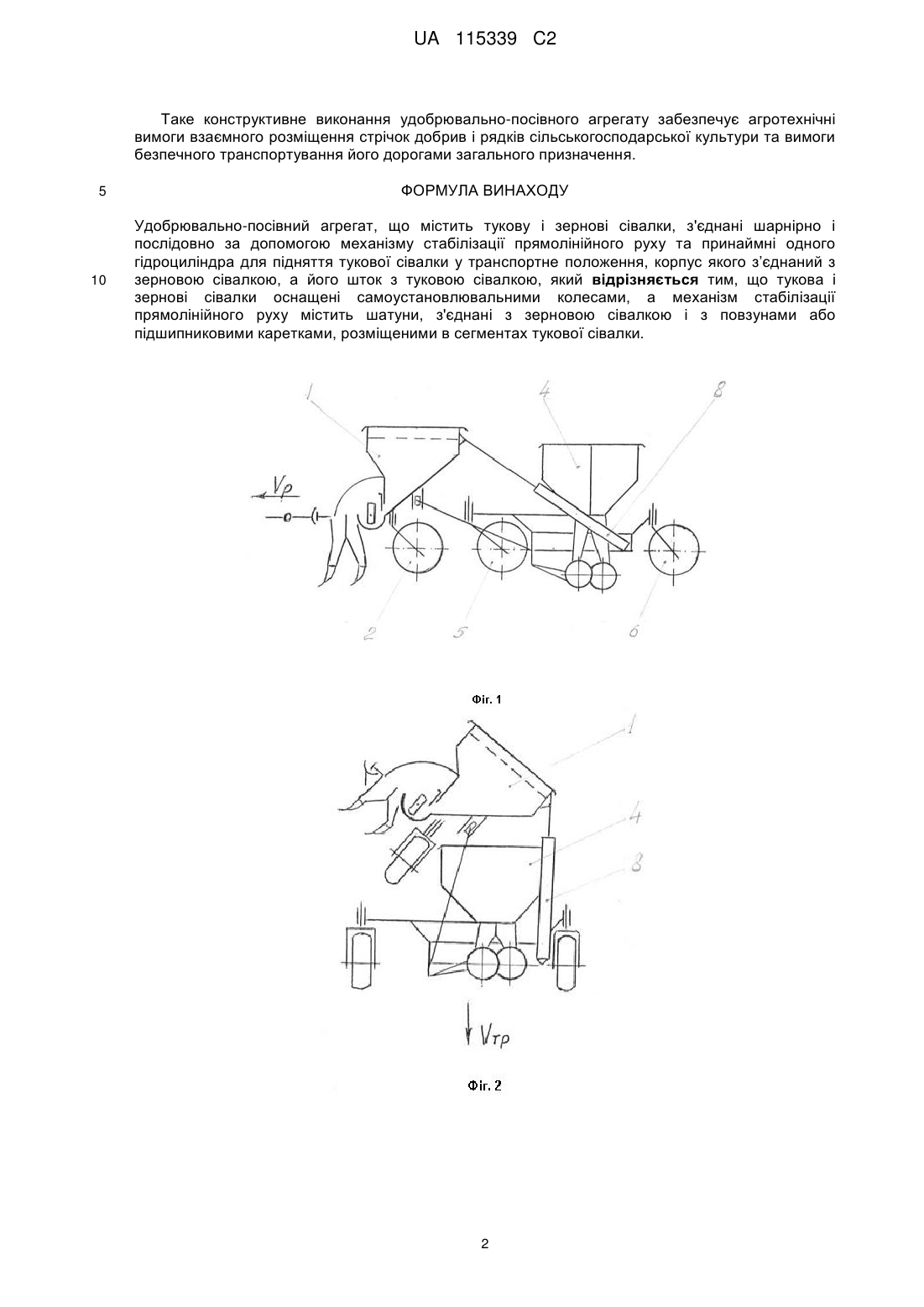

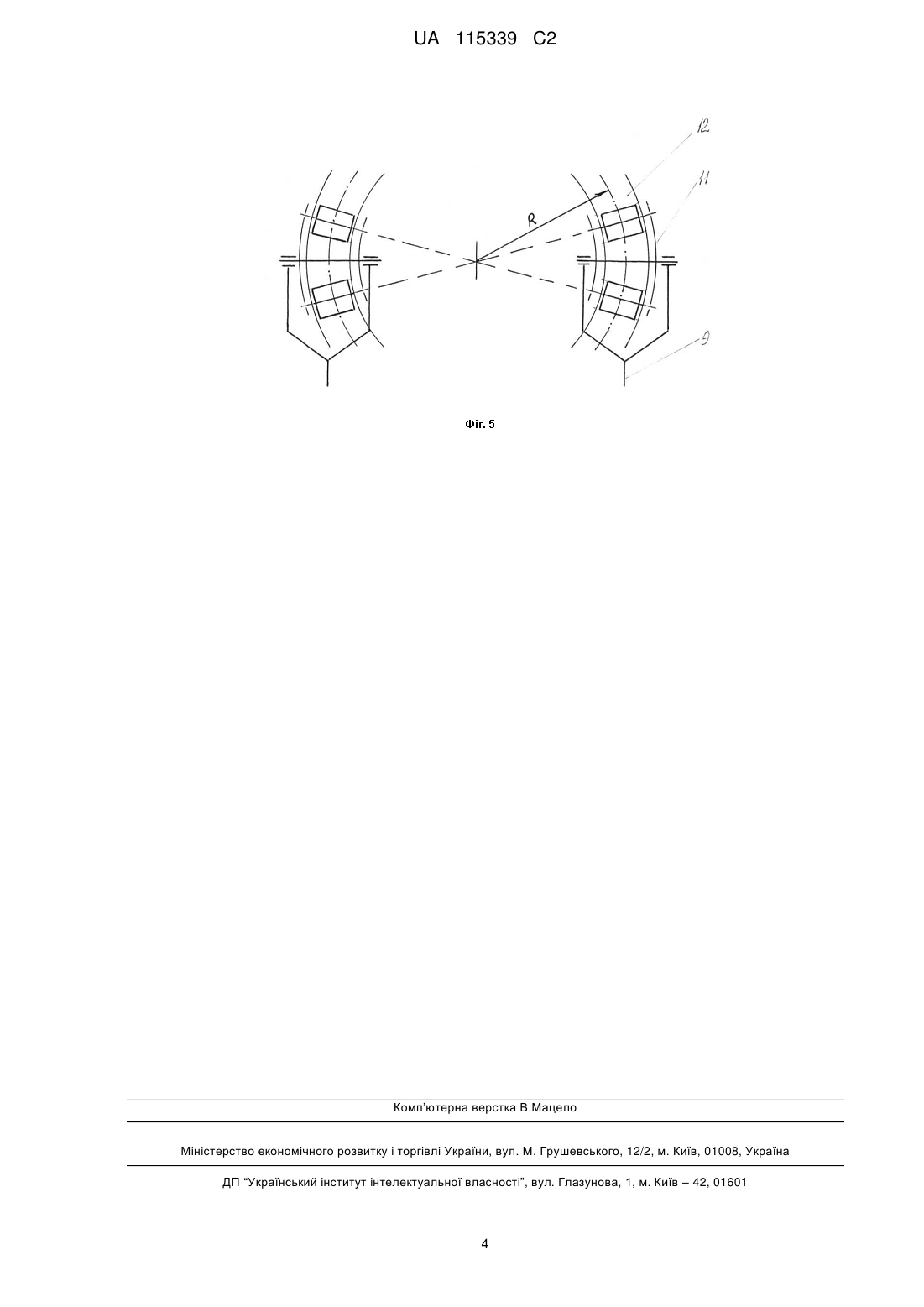

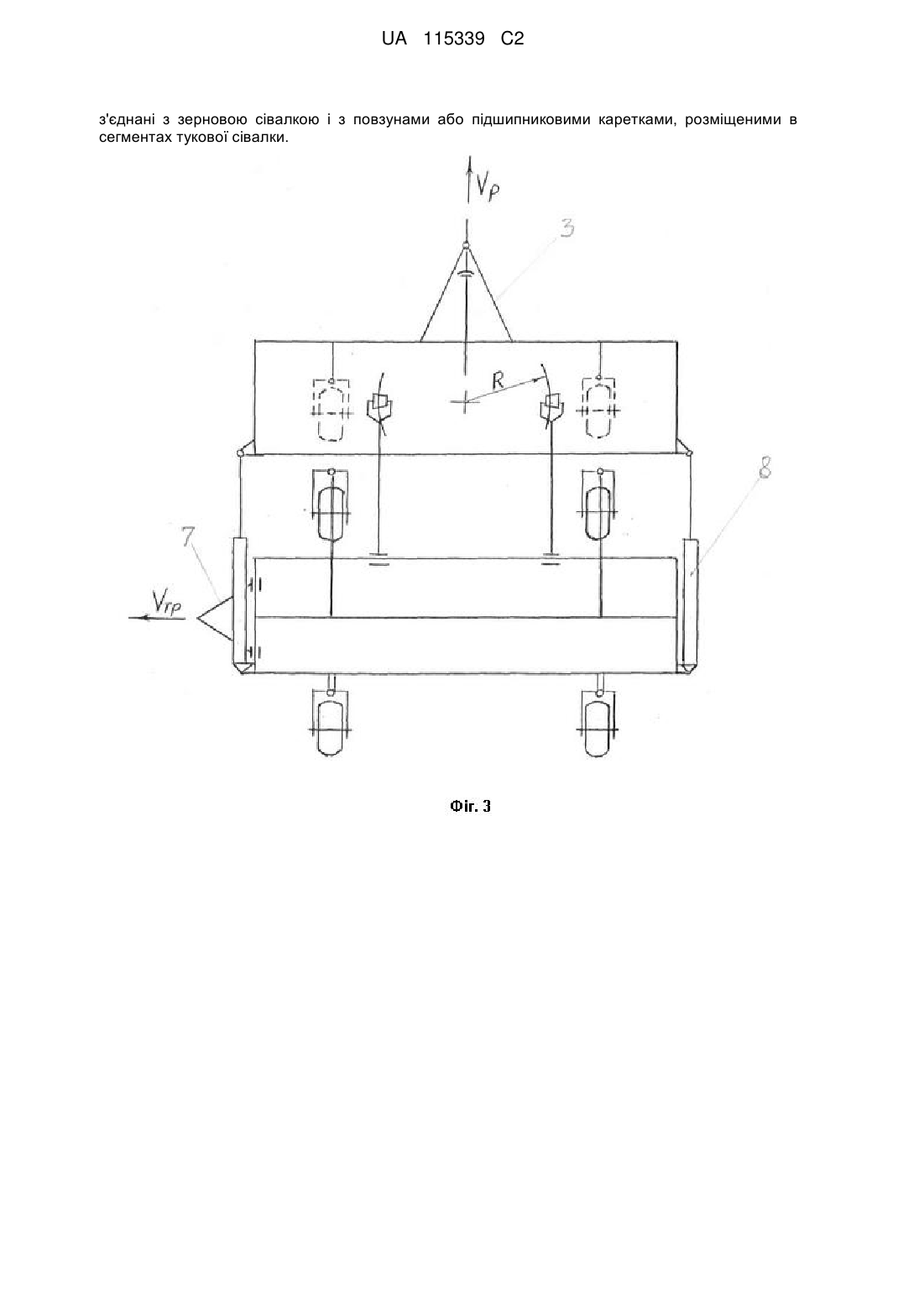

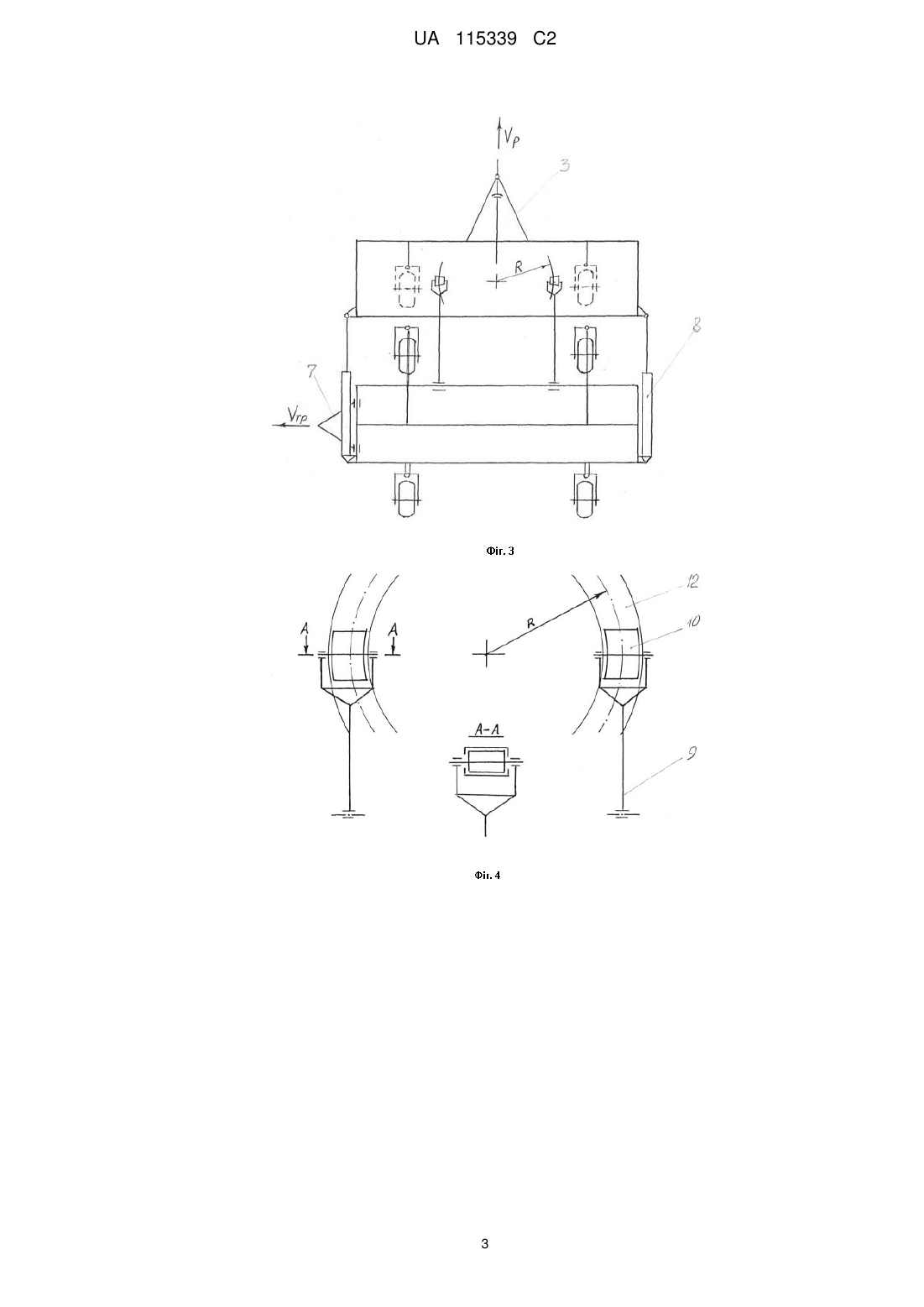

Реферат: Удобрювально-посівний агрегат належить до галузі сільськогосподарського машинобудування. Удобрювально-посівний агрегат містить тукову і зернові сівалки, з'єднані шарнірно і послідовно за допомогою механізму стабілізації прямолінійного руху та принаймні одного гідроциліндра для підняття тукової сівалки у транспортне положення, корпус якого з’єднаний з зерновою сівалкою, а його шток з туковою сівалкою. Тукова і зернові сівалки оснащені самоустановлювальними колесами, а механізм стабілізації прямолінійного руху містить шатуни, UA 115339 C2 (12) UA 115339 C2 з'єднані з зерновою сівалкою і з повзунами або підшипниковими каретками, розміщеними в сегментах тукової сівалки. UA 115339 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі сільськогосподарського машинобудування і може бути використаний як комплексний агрегат для стрічкового (локального) внесення добрив і сівби між ними зернових та інших культур. Відомі комплексні агрегати для обробітку ґрунту та сівби зернових культур (КА-3,6), які містять послідовно з'єднані культиватор і зернову сівалку (Сельскохозяйственная техника: каталог. - Т. 1. - М., 1991. - С. 159). Дана схема з'єднання машин не може бути використана для локального внесення добрив і сівби зернових культур, бо не забезпечує строго орієнтованого розміщення рядків насіння і стрічок мінеральних добрив. Відомий також удобрювально-посівний агрегат, який містить тукову сівалку для внесення в ґрунт мінеральних добрив і зернову для сівби насіння сільськогосподарських культур, приєднану до тукової сівалки за допомогою механізму стабілізації прямолінійного руху сівалок, виконаного у вигляді поздовжньо-горизонтального шарніра, поворотного бруса з цапфами і тягами на них (Удобрювально-посівний агрегат, заявка на винахід № а 201411389 від 20.10.2014 р., МПК А01С, 21/00). Цей агрегат є найближчим аналогом і прийнятий за прототип. Поряд з його технологічними перевагами, удобрювально-посівний агрегат має ряд конструктивних недоліків: недостатня технічна надійність та довговічність через значне бокове навантаження поздовжньо горизонтального шарніра; перевантаження тукової сівалки, викликане підніманням зернової у транспортному положенні. В основу даного винаходу поставлена задача шляхом зміни конструкції механізму стабілізації прямолінійного руху тукової і зернової сівалок забезпечити отримання нового технічного результату, що полягає в підвищенні технологічної і технічної надійності удобрювально-посівного агрегату. Поставлена задача вирішується тим, що удобрювально-посівний агрегат містить тукову і зернові сівалки, з'єднані шарнірно і послідовно за допомогою механізму стабілізації прямолінійного руху та принаймні одного гідроциліндра для підняття тукової сівалки у транспортне положення, корпус якого з'єднаний з зерновою сівалкою, а його шток з туковою сівалкою. Відповідно до винаходу тукова і зернові сівалки оснащені самоустановлювальними колесами, а механізм стабілізації прямолінійного руху містить шатуни, з'єднані з зерновою сівалкою і з повзунами або підшипниковими каретками, розміщеними в сегментах тукової сівалки. На приведених кресленнях зображені: фіг. 1 - удобрювально-посівний агрегат в робочому положенні, фіг. 2 - агрегат у транспортному положенні (вигляд збоку), фіг. 3 - агрегат в робочому положенні (вигляд зверху), фіг. 4 і 5 - механізм стабілізації прямолінійного руху, його варіанти. Удобрювально-посівний агрегат містить тукову сівалку 1, оснащену опорними самоустановлюваними колесами 2 і робочою жорсткою сницею 3, зернову сівалку 4, оснащену самоустановлюваними опорними колесами 5, 6, транспортною шарнірною сницею 7 і гідроциліндрами 8. Тукова 1 і зернова 4 сівалки з'єднані між собою механізмом стабілізації прямолінійного руху (фіг. 4, 5), який містить шатуни 9, з'єднані задніми головками з зерновою сівалкою 4, а передніми - з туковою сівалкою 1 за допомогою повзунів 10 або підшипникових кареток 11, розміщених у вертикальних сегментах 12. Привід висівних апаратів тукової сівалки 1 здійснюється від вала відбору потужності трактора, а зернової сівалки від опорних самоустановлюваних коліс 6. Удобрювально-посівний агрегат працює наступним чином. 1. Робоче положення. Трактор приєднується до агрегату за допомогою робочої сниці 3 тукової сівалки 1, а тягове зусилля на зернову сівалку 4 передається шатунами 9 механізму стабілізації прямолінійного руху. Відносне вертикальне переміщення машин, викликане рельєфом поля, забезпечується горизонтальними шарнірами шатунів 9, які запобігають також поздовжньому осьовому зміщенню машин, забезпечуючи строге розміщення рядків насіння відносно стрічок добрив. Зміна напрямку руху агрегату забезпечується самоустановлюваними колесами 2 і 5, не порушуючи паралельності поперечних осей машин. Відносне взаємне зміщення машин у вертикальній площині забезпечується механізмом стабілізації прямолінійного руху. При цьому в сегментах 12 переміщуються повзуни 10 або підшипникові каретки 11, з'єднані шарнірно з шатунами 9. 2. Транспортне положення. Трактор від'єднують від робочої сниці 3 тукової сівалки 1 і приєднують до транспортної сниці 7 зернової сівалки 4. За допомогою гідроциліндрів 8 тукова сівалка 1 піднімається і монтується над зерновою сівалкою 4. Зернову сівалку 4 протягують, її колеса 5 і 6 розвертаються, вертикальні осі задніх самоустановлюваних коліс стопорять і агрегат готовий до транспортування. 1 UA 115339 C2 Таке конструктивне виконання удобрювально-посівного агрегату забезпечує агротехнічні вимоги взаємного розміщення стрічок добрив і рядків сільськогосподарської культури та вимоги безпечного транспортування його дорогами загального призначення. 5 ФОРМУЛА ВИНАХОДУ 10 Удобрювально-посівний агрегат, що містить тукову і зернові сівалки, з'єднані шарнірно і послідовно за допомогою механізму стабілізації прямолінійного руху та принаймні одного гідроциліндра для підняття тукової сівалки у транспортне положення, корпус якого з’єднаний з зерновою сівалкою, а його шток з туковою сівалкою, який відрізняється тим, що тукова і зернові сівалки оснащені самоустановлювальними колесами, а механізм стабілізації прямолінійного руху містить шатуни, з'єднані з зерновою сівалкою і з повзунами або підшипниковими каретками, розміщеними в сегментах тукової сівалки. 2 UA 115339 C2 3 UA 115339 C2 Комп’ютерна верстка В.Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
