Багатошарова огороджувальна стінова конструкція

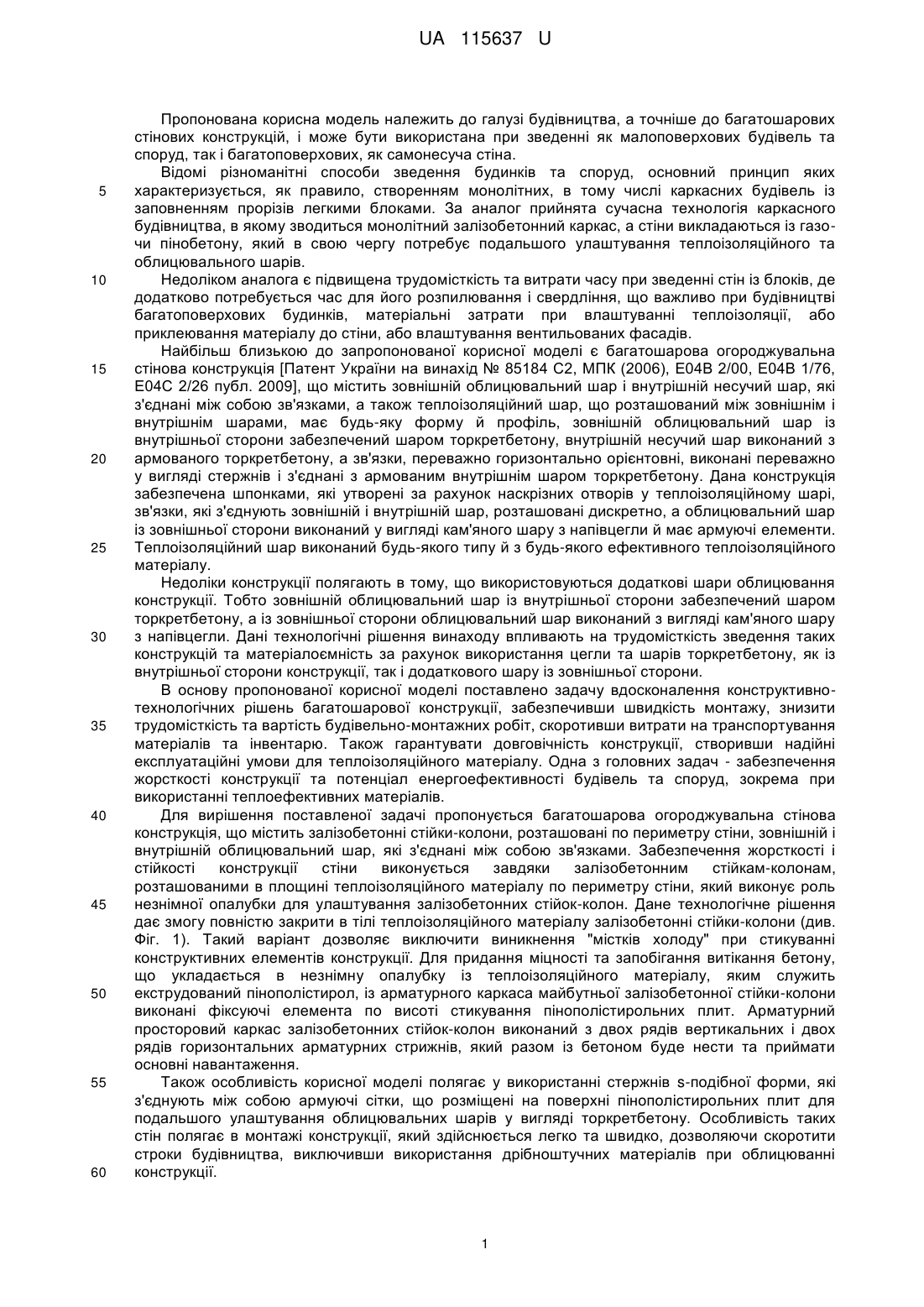

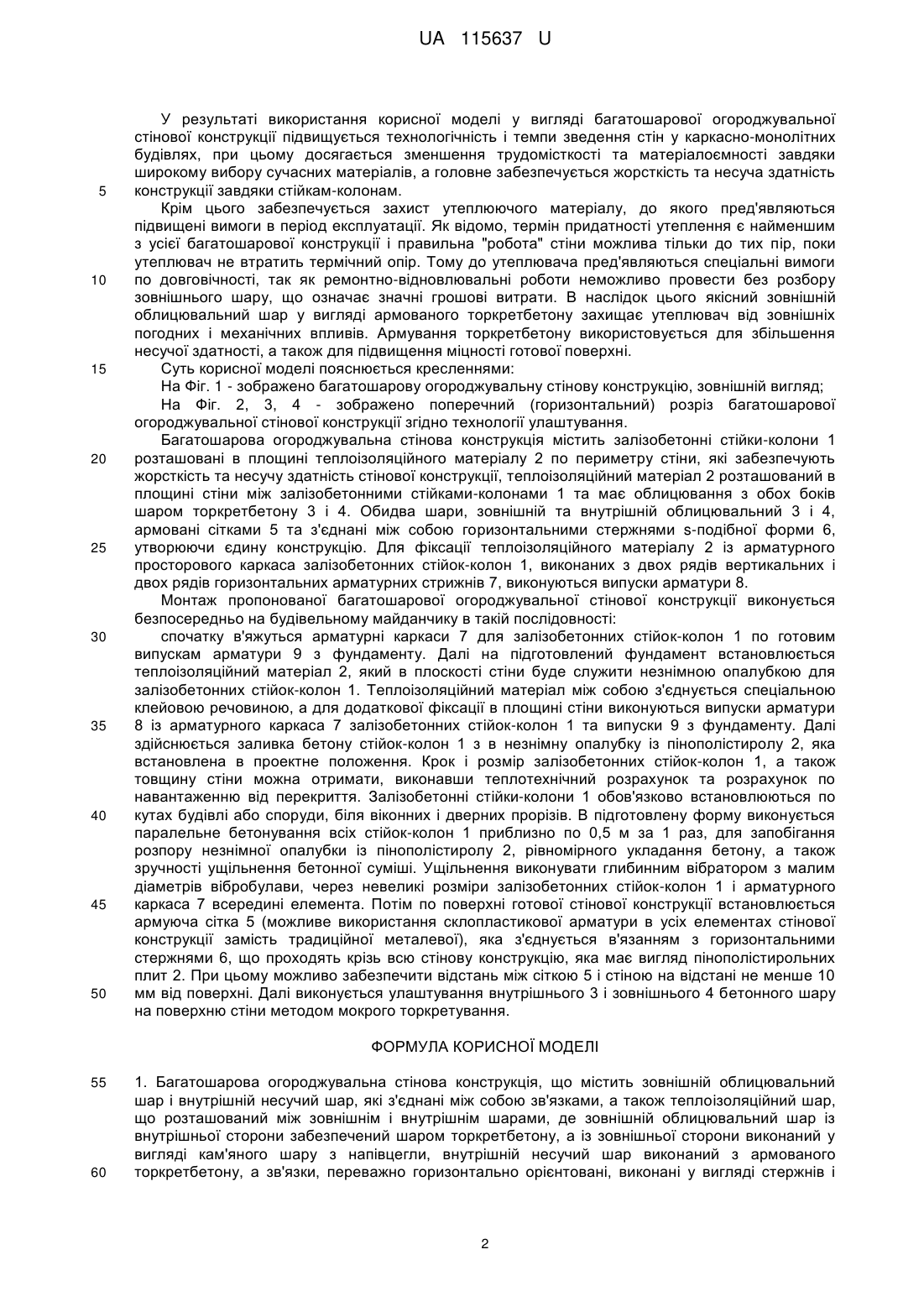

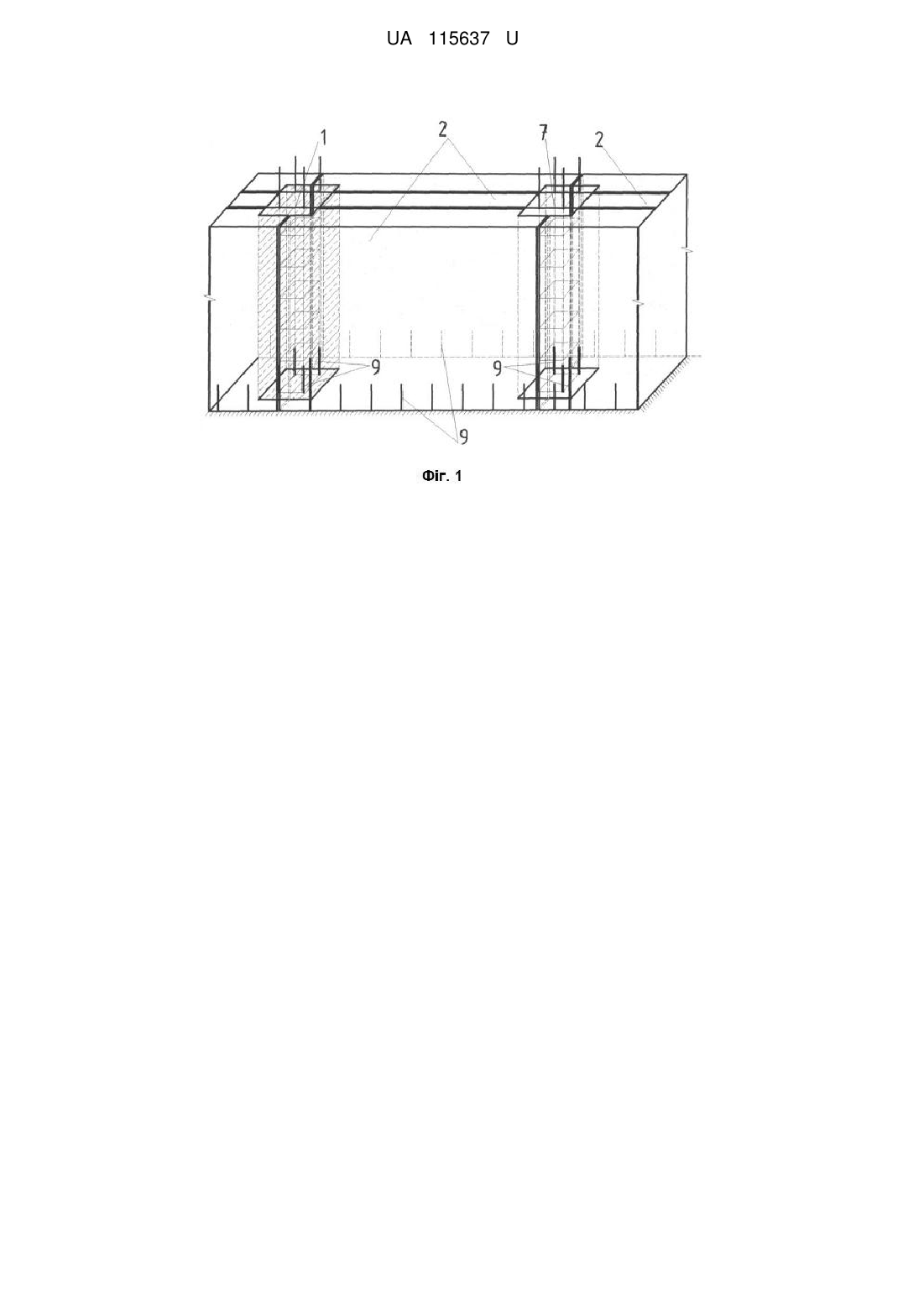

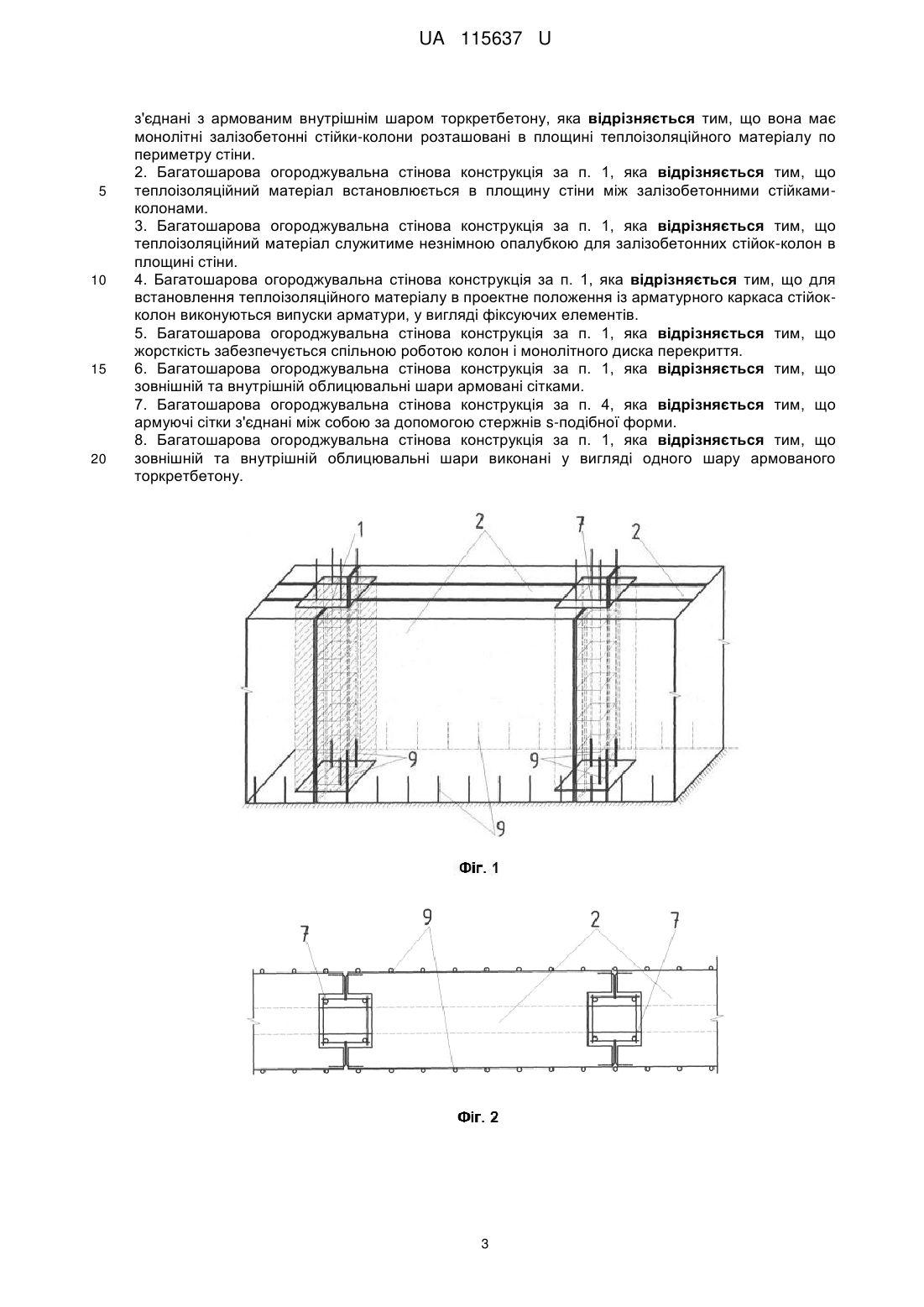

Реферат: Багатошарова огороджувальна стінова конструкція містить зовнішній облицювальний шар і внутрішній несучий шар, які з'єднані між собою зв'язками, а також теплоізоляційний шар, що розташований між зовнішнім і внутрішнім шарами, де зовнішній облицювальний шар із внутрішньої сторони забезпечений шаром торкретбетону, а із зовнішньої сторони виконаний у вигляді кам'яного шару з напівцегли, внутрішній несучий шар виконаний з армованого торкретбетону, а зв'язки, переважно горизонтально орієнтовані, виконані у вигляді стержнів і з'єднані з армованим внутрішнім шаром торкретбетону. При цьому вона має монолітні залізобетонні стійки-колони розташовані в площині теплоізоляційного матеріалу по периметру стіни. UA 115637 U (12) UA 115637 U UA 115637 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до галузі будівництва, а точніше до багатошарових стінових конструкцій, і може бути використана при зведенні як малоповерхових будівель та споруд, так і багатоповерхових, як самонесуча стіна. Відомі різноманітні способи зведення будинків та споруд, основний принцип яких характеризується, як правило, створенням монолітних, в тому числі каркасних будівель із заповненням прорізів легкими блоками. За аналог прийнята сучасна технологія каркасного будівництва, в якому зводиться монолітний залізобетонний каркас, а стіни викладаються із газочи пінобетону, який в свою чергу потребує подальшого улаштування теплоізоляційного та облицювального шарів. Недоліком аналога є підвищена трудомісткість та витрати часу при зведенні стін із блоків, де додатково потребується час для його розпилювання і свердління, що важливо при будівництві багатоповерхових будинків, матеріальні затрати при влаштуванні теплоізоляції, або приклеювання матеріалу до стіни, або влаштування вентильованих фасадів. Найбільш близькою до запропонованої корисної моделі є багатошарова огороджувальна стінова конструкція [Патент України на винахід № 85184 С2, МПК (2006), Е04В 2/00, Е04В 1/76, Е04С 2/26 публ. 2009], що містить зовнішній облицювальний шар і внутрішній несучий шар, які з'єднані між собою зв'язками, а також теплоізоляційний шар, що розташований між зовнішнім і внутрішнім шарами, має будь-яку форму й профіль, зовнішній облицювальний шар із внутрішньої сторони забезпечений шаром торкретбетону, внутрішній несучий шар виконаний з армованого торкретбетону, а зв'язки, переважно горизонтально орієнтовні, виконані переважно у вигляді стержнів і з'єднані з армованим внутрішнім шаром торкретбетону. Дана конструкція забезпечена шпонками, які утворені за рахунок наскрізних отворів у теплоізоляційному шарі, зв'язки, які з'єднують зовнішній і внутрішній шар, розташовані дискретно, а облицювальний шар із зовнішньої сторони виконаний у вигляді кам'яного шару з напівцегли й має армуючі елементи. Теплоізоляційний шар виконаний будь-якого типу й з будь-якого ефективного теплоізоляційного матеріалу. Недоліки конструкції полягають в тому, що використовуються додаткові шари облицювання конструкції. Тобто зовнішній облицювальний шар із внутрішньої сторони забезпечений шаром торкретбетону, а із зовнішньої сторони облицювальний шар виконаний з вигляді кам'яного шару з напівцегли. Дані технологічні рішення винаходу впливають на трудомісткість зведення таких конструкцій та матеріалоємність за рахунок використання цегли та шарів торкретбетону, як із внутрішньої сторони конструкції, так і додаткового шару із зовнішньої сторони. В основу пропонованої корисної моделі поставлено задачу вдосконалення конструктивнотехнологічних рішень багатошарової конструкції, забезпечивши швидкість монтажу, знизити трудомісткість та вартість будівельно-монтажних робіт, скоротивши витрати на транспортування матеріалів та інвентарю. Також гарантувати довговічність конструкції, створивши надійні експлуатаційні умови для теплоізоляційного матеріалу. Одна з головних задач - забезпечення жорсткості конструкції та потенціал енергоефективності будівель та споруд, зокрема при використанні теплоефективних матеріалів. Для вирішення поставленої задачі пропонується багатошарова огороджувальна стінова конструкція, що містить залізобетонні стійки-колони, розташовані по периметру стіни, зовнішній і внутрішній облицювальний шар, які з'єднані між собою зв'язками. Забезпечення жорсткості і стійкості конструкції стіни виконується завдяки залізобетонним стійкам-колонам, розташованими в площині теплоізоляційного матеріалу по периметру стіни, який виконує роль незнімної опалубки для улаштування залізобетонних стійок-колон. Дане технологічне рішення дає змогу повністю закрити в тілі теплоізоляційного матеріалу залізобетонні стійки-колони (див. Фіг. 1). Такий варіант дозволяє виключити виникнення "містків холоду" при стикуванні конструктивних елементів конструкції. Для придання міцності та запобігання витікання бетону, що укладається в незнімну опалубку із теплоізоляційного матеріалу, яким служить екструдований пінополістирол, із арматурного каркаса майбутньої залізобетонної стійки-колони виконані фіксуючі елемента по висоті стикування пінополістирольних плит. Арматурний просторовий каркас залізобетонних стійок-колон виконаний з двох рядів вертикальних і двох рядів горизонтальних арматурних стрижнів, який разом із бетоном буде нести та приймати основні навантаження. Також особливість корисної моделі полягає у використанні стержнів s-подібної форми, які з'єднують між собою армуючі сітки, що розміщені на поверхні пінополістирольних плит для подальшого улаштування облицювальних шарів у вигляді торкретбетону. Особливість таких стін полягає в монтажі конструкції, який здійснюється легко та швидко, дозволяючи скоротити строки будівництва, виключивши використання дрібноштучних матеріалів при облицюванні конструкції. 1 UA 115637 U 5 10 15 20 25 30 35 40 45 50 У результаті використання корисної моделі у вигляді багатошарової огороджувальної стінової конструкції підвищується технологічність і темпи зведення стін у каркасно-монолітних будівлях, при цьому досягається зменшення трудомісткості та матеріалоємності завдяки широкому вибору сучасних матеріалів, а головне забезпечується жорсткість та несуча здатність конструкції завдяки стійкам-колонам. Крім цього забезпечується захист утеплюючого матеріалу, до якого пред'являються підвищені вимоги в період експлуатації. Як відомо, термін придатності утеплення є найменшим з усієї багатошарової конструкції і правильна "робота" стіни можлива тільки до тих пір, поки утеплювач не втратить термічний опір. Тому до утеплювача пред'являються спеціальні вимоги по довговічності, так як ремонтно-відновлювальні роботи неможливо провести без розбору зовнішнього шару, що означає значні грошові витрати. В наслідок цього якісний зовнішній облицювальний шар у вигляді армованого торкретбетону захищає утеплювач від зовнішніх погодних і механічних впливів. Армування торкретбетону використовується для збільшення несучої здатності, а також для підвищення міцності готової поверхні. Суть корисної моделі пояснюється кресленнями: На Фіг. 1 - зображено багатошарову огороджувальну стінову конструкцію, зовнішній вигляд; На Фіг. 2, 3, 4 - зображено поперечний (горизонтальний) розріз багатошарової огороджувальної стінової конструкції згідно технології улаштування. Багатошарова огороджувальна стінова конструкція містить залізобетонні стійки-колони 1 розташовані в площині теплоізоляційного матеріалу 2 по периметру стіни, які забезпечують жорсткість та несучу здатність стінової конструкції, теплоізоляційний матеріал 2 розташований в площині стіни між залізобетонними стійками-колонами 1 та має облицювання з обох боків шаром торкретбетону 3 і 4. Обидва шари, зовнішній та внутрішній облицювальний 3 і 4, армовані сітками 5 та з'єднані між собою горизонтальними стержнями s-подібної форми 6, утворюючи єдину конструкцію. Для фіксації теплоізоляційного матеріалу 2 із арматурного просторового каркаса залізобетонних стійок-колон 1, виконаних з двох рядів вертикальних і двох рядів горизонтальних арматурних стрижнів 7, виконуються випуски арматури 8. Монтаж пропонованої багатошарової огороджувальної стінової конструкції виконується безпосередньо на будівельному майданчику в такій послідовності: спочатку в'яжуться арматурні каркаси 7 для залізобетонних стійок-колон 1 по готовим випускам арматури 9 з фундаменту. Далі на підготовлений фундамент встановлюється теплоізоляційний матеріал 2, який в плоскості стіни буде служити незнімною опалубкою для залізобетонних стійок-колон 1. Теплоізоляційний матеріал між собою з'єднується спеціальною клейовою речовиною, а для додаткової фіксації в площині стіни виконуються випуски арматури 8 із арматурного каркаса 7 залізобетонних стійок-колон 1 та випуски 9 з фундаменту. Далі здійснюється заливка бетону стійок-колон 1 з в незнімну опалубку із пінополістиролу 2, яка встановлена в проектне положення. Крок і розмір залізобетонних стійок-колон 1, а також товщину стіни можна отримати, виконавшитеплотехнічний розрахунок та розрахунок по навантаженню від перекриття. Залізобетонні стійки-колони 1 обов'язково встановлюються по кутах будівлі або споруди, біля віконних і дверних прорізів. В підготовлену форму виконується паралельне бетонування всіх стійок-колон 1 приблизно по 0,5 м за 1 раз, для запобігання розпору незнімної опалубки із пінополістиролу 2, рівномірного укладання бетону, а також зручності ущільнення бетонної суміші. Ущільнення виконувати глибинним вібратором з малим діаметрів вібробулави, через невеликі розміри залізобетонних стійок-колон 1 і арматурного каркаса 7 всередині елемента. Потім по поверхні готової стінової конструкції встановлюється армуюча сітка 5 (можливе використання склопластикової арматури в усіх елементах стінової конструкції замість традиційної металевої), яка з'єднується в'язанням з горизонтальними стержнями 6, що проходять крізь всю стінову конструкцію, яка має вигляд пінополістирольних плит 2. При цьому можливо забезпечити відстань між сіткою 5 і стіною на відстані не менше 10 мм від поверхні. Далі виконується улаштування внутрішнього 3 і зовнішнього 4 бетонного шару на поверхню стіни методом мокрого торкретування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Багатошарова огороджувальна стінова конструкція, що містить зовнішній облицювальний шар і внутрішній несучий шар, які з'єднані між собою зв'язками, а також теплоізоляційний шар, що розташований між зовнішнім і внутрішнім шарами, де зовнішній облицювальний шар із внутрішньої сторони забезпечений шаром торкретбетону, а із зовнішньої сторони виконаний у вигляді кам'яного шару з напівцегли, внутрішній несучий шар виконаний з армованого торкретбетону, а зв'язки, переважно горизонтально орієнтовані, виконані у вигляді стержнів і 2 UA 115637 U 5 10 15 20 з'єднані з армованим внутрішнім шаром торкретбетону, яка відрізняється тим, що вона має монолітні залізобетонні стійки-колони розташовані в площині теплоізоляційного матеріалу по периметру стіни. 2. Багатошарова огороджувальна стінова конструкція за п. 1, яка відрізняється тим, що теплоізоляційний матеріал встановлюється в площину стіни між залізобетонними стійкамиколонами. 3. Багатошарова огороджувальна стінова конструкція за п. 1, яка відрізняється тим, що теплоізоляційний матеріал служитиме незнімною опалубкою для залізобетонних стійок-колон в площині стіни. 4. Багатошарова огороджувальна стінова конструкція за п. 1, яка відрізняється тим, що для встановлення теплоізоляційного матеріалу в проектне положення із арматурного каркаса стійокколон виконуються випуски арматури, у вигляді фіксуючих елементів. 5. Багатошарова огороджувальна стінова конструкція за п. 1, яка відрізняється тим, що жорсткість забезпечується спільною роботою колон і монолітного диска перекриття. 6. Багатошарова огороджувальна стінова конструкція за п. 1, яка відрізняється тим, що зовнішній та внутрішній облицювальні шари армовані сітками. 7. Багатошарова огороджувальна стінова конструкція за п. 4, яка відрізняється тим, що армуючі сітки з'єднані між собою за допомогою стержнів s-подібної форми. 8. Багатошарова огороджувальна стінова конструкція за п. 1, яка відрізняється тим, що зовнішній та внутрішній облицювальні шари виконані у вигляді одного шару армованого торкретбетону. 3 UA 115637 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
