Енергоефективна стінова огороджувальна конструкція із сталевих холодноформованих елементів

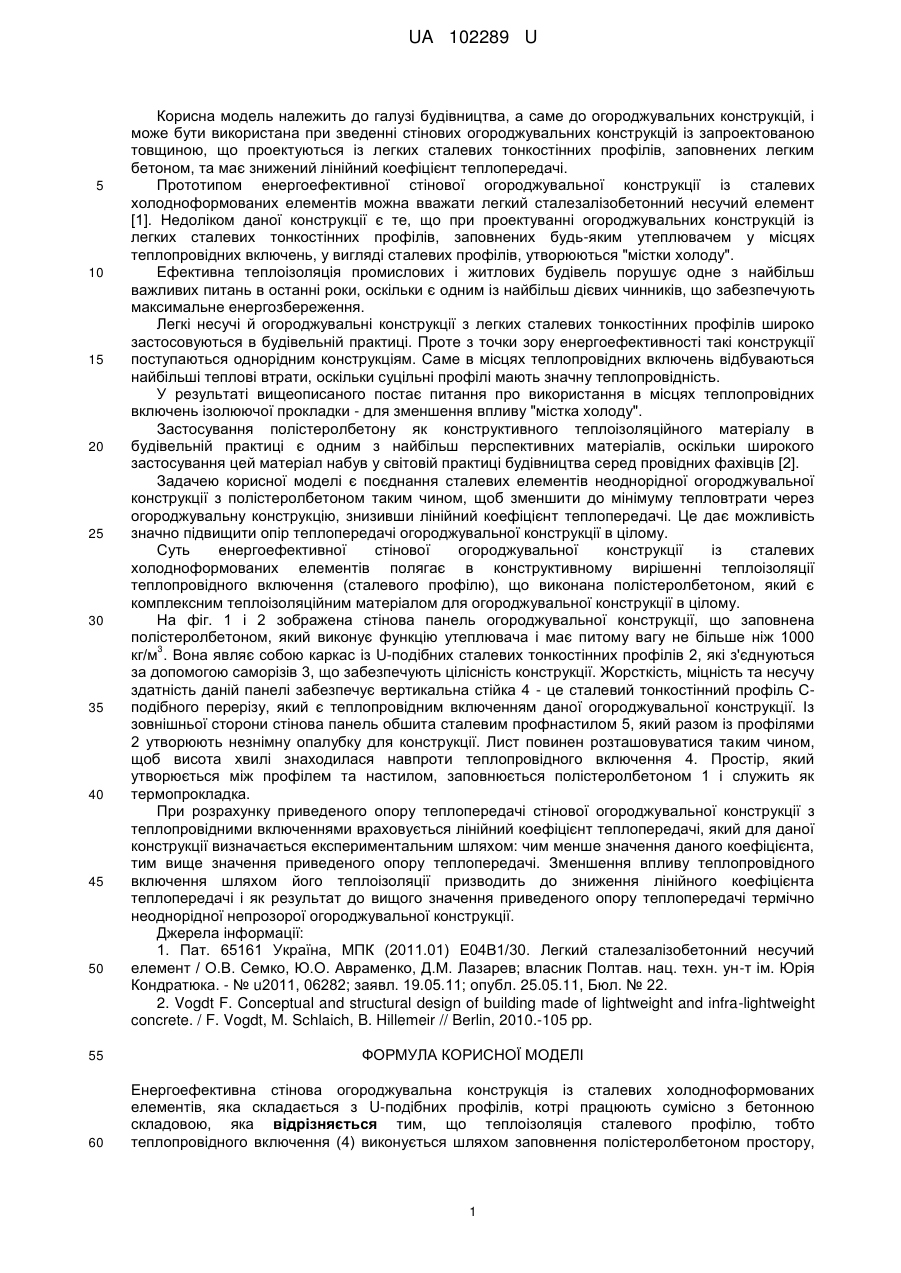

Реферат: Енергоефективна стінова огороджувальна конструкція із сталевих холодноформованих елементів, яка складається з U-подібних профілів, котрі працюють сумісно з бетонною складовою, причому теплоізоляція сталевого профілю, тобто теплопровідного включення (4) виконується шляхом заповнення полістеролбетоном простору, який утворюється між ним та профнастилом (5), при цьому висота хвилі профнастилу повинна знаходитися навпроти теплопровідного включення, а сам профнастил виконує роль незнімної опалубки. UA 102289 U (12) UA 102289 U UA 102289 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, а саме до огороджувальних конструкцій, і може бути використана при зведенні стінових огороджувальних конструкцій із запроектованою товщиною, що проектуються із легких сталевих тонкостінних профілів, заповнених легким бетоном, та має знижений лінійний коефіцієнт теплопередачі. Прототипом енергоефективної стінової огороджувальної конструкції із сталевих холодноформованих елементів можна вважати легкий сталезалізобетонний несучий елемент [1]. Недоліком даної конструкції є те, що при проектуванні огороджувальних конструкцій із легких сталевих тонкостінних профілів, заповнених будь-яким утеплювачем у місцях теплопровідних включень, у вигляді сталевих профілів, утворюються "містки холоду". Ефективна теплоізоляція промислових і житлових будівель порушує одне з найбільш важливих питань в останні роки, оскільки є одним із найбільш дієвих чинників, що забезпечують максимальне енергозбереження. Легкі несучі й огороджувальні конструкції з легких сталевих тонкостінних профілів широко застосовуються в будівельній практиці. Проте з точки зору енергоефективності такі конструкції поступаються однорідним конструкціям. Саме в місцях теплопровідних включень відбуваються найбільші теплові втрати, оскільки суцільні профілі мають значну теплопровідність. У результаті вищеописаного постає питання про використання в місцях теплопровідних включень ізолюючої прокладки - для зменшення впливу "містка холоду". Застосування полістеролбетону як конструктивного теплоізоляційного матеріалу в будівельній практиці є одним з найбільш перспективних матеріалів, оскільки широкого застосування цей матеріал набув у світовій практиці будівництва серед провідних фахівців [2]. Задачею корисної моделі є поєднання сталевих елементів неоднорідної огороджувальної конструкції з полістеролбетоном таким чином, щоб зменшити до мінімуму тепловтрати через огороджувальну конструкцію, знизивши лінійний коефіцієнт теплопередачі. Це дає можливість значно підвищити опір теплопередачі огороджувальної конструкції в цілому. Суть енергоефективної стінової огороджувальної конструкції із сталевих холодноформованих елементів полягає в конструктивному вирішенні теплоізоляції теплопровідного включення (сталевого профілю), що виконана полістеролбетоном, який є комплексним теплоізоляційним матеріалом для огороджувальної конструкції в цілому. На фіг. 1 і 2 зображена стінова панель огороджувальної конструкції, що заповнена полістеролбетоном, який виконує функцію утеплювача і має питому вагу не більше ніж 1000 3 кг/м . Вона являє собою каркас із U-подібних сталевих тонкостінних профілів 2, які з'єднуються за допомогою саморізів 3, що забезпечують цілісність конструкції. Жорсткість, міцність та несучу здатність даній панелі забезпечує вертикальна стійка 4 - це сталевий тонкостінний профіль Сподібного перерізу, який є теплопровідним включенням даної огороджувальної конструкції. Із зовнішньої сторони стінова панель обшита сталевим профнастилом 5, який разом із профілями 2 утворюють незнімну опалубку для конструкції. Лист повинен розташовуватися таким чином, щоб висота хвилі знаходилася навпроти теплопровідного включення 4. Простір, який утворюється між профілем та настилом, заповнюється полістеролбетоном 1 і служить як термопрокладка. При розрахунку приведеного опору теплопередачі стінової огороджувальної конструкції з теплопровідними включеннями враховується лінійний коефіцієнт теплопередачі, який для даної конструкції визначається експериментальним шляхом: чим менше значення даного коефіцієнта, тим вище значення приведеного опору теплопередачі. Зменшення впливу теплопровідного включення шляхом його теплоізоляції призводить до зниження лінійного коефіцієнта теплопередачі і як результат до вищого значення приведеного опору теплопередачі термічно неоднорідної непрозорої огороджувальної конструкції. Джерела інформації: 1. Пат. 65161 Україна, МПК (2011.01) Е04В1/30. Легкий сталезалізобетонний несучий елемент / О.В. Семко, Ю.О. Авраменко, Д.М. Лазарев; власник Полтав. нац. техн. ун-т ім. Юрія Кондратюка. - № u2011, 06282; заявл. 19.05.11; опубл. 25.05.11, Бюл. № 22. 2. Vogdt F. Conceptual and structural design of building made of lightweight and infra-lightweight concrete. / F. Vogdt, M. Schlaich, B. Hillemeir // Berlin, 2010.-105 pp. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Енергоефективна стінова огороджувальна конструкція із сталевих холодноформованих елементів, яка складається з U-подібних профілів, котрі працюють сумісно з бетонною складовою, яка відрізняється тим, що теплоізоляція сталевого профілю, тобто теплопровідного включення (4) виконується шляхом заповнення полістеролбетоном простору, 1 UA 102289 U який утворюється між ним та профнастилом (5), при цьому висота хвилі профнастилу повинна знаходитися навпроти теплопровідного включення, а сам профнастил виконує роль незнімної опалубки. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
