Спосіб регулювання шляхової витрати рідини в трубопроводах з насадками

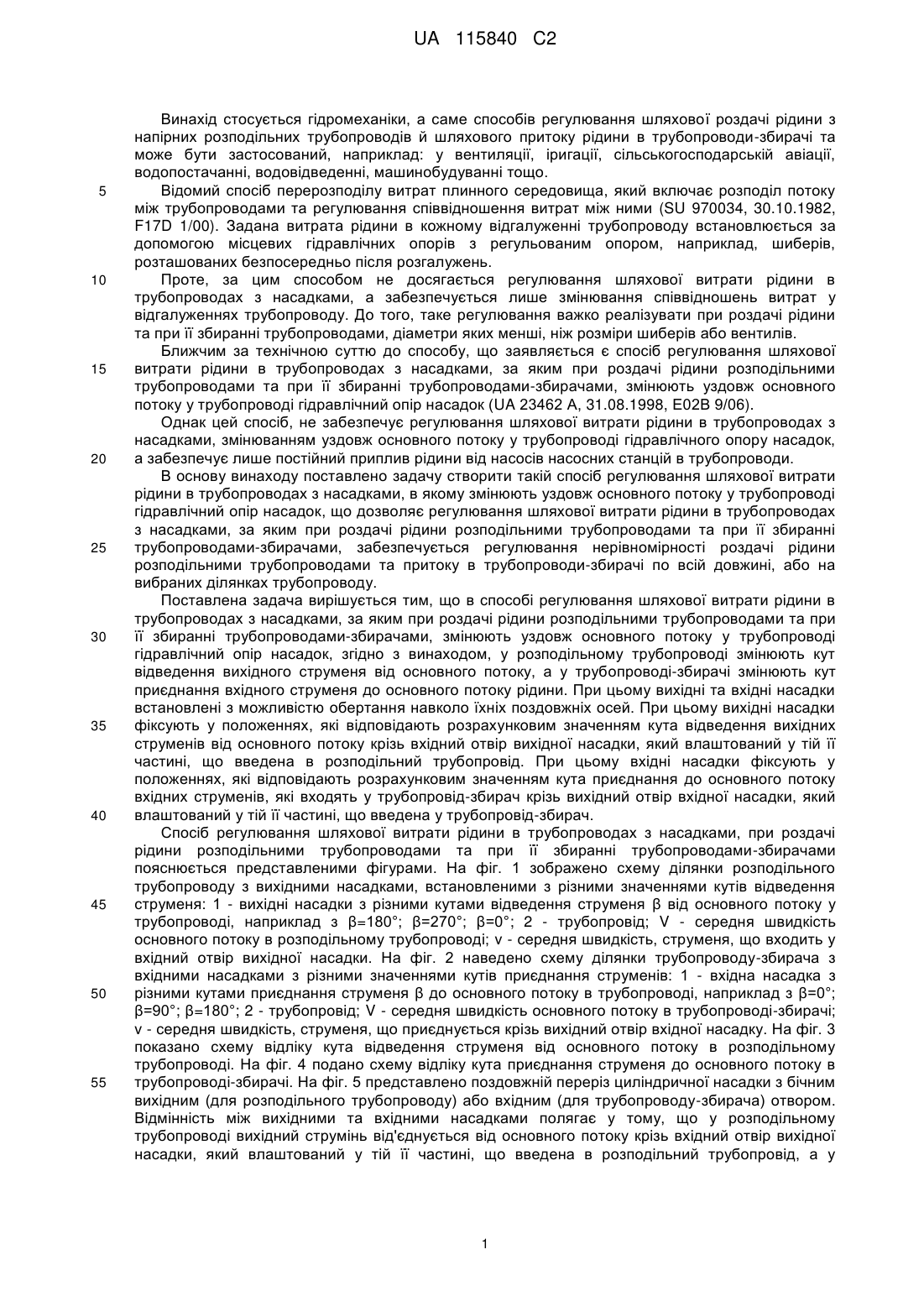

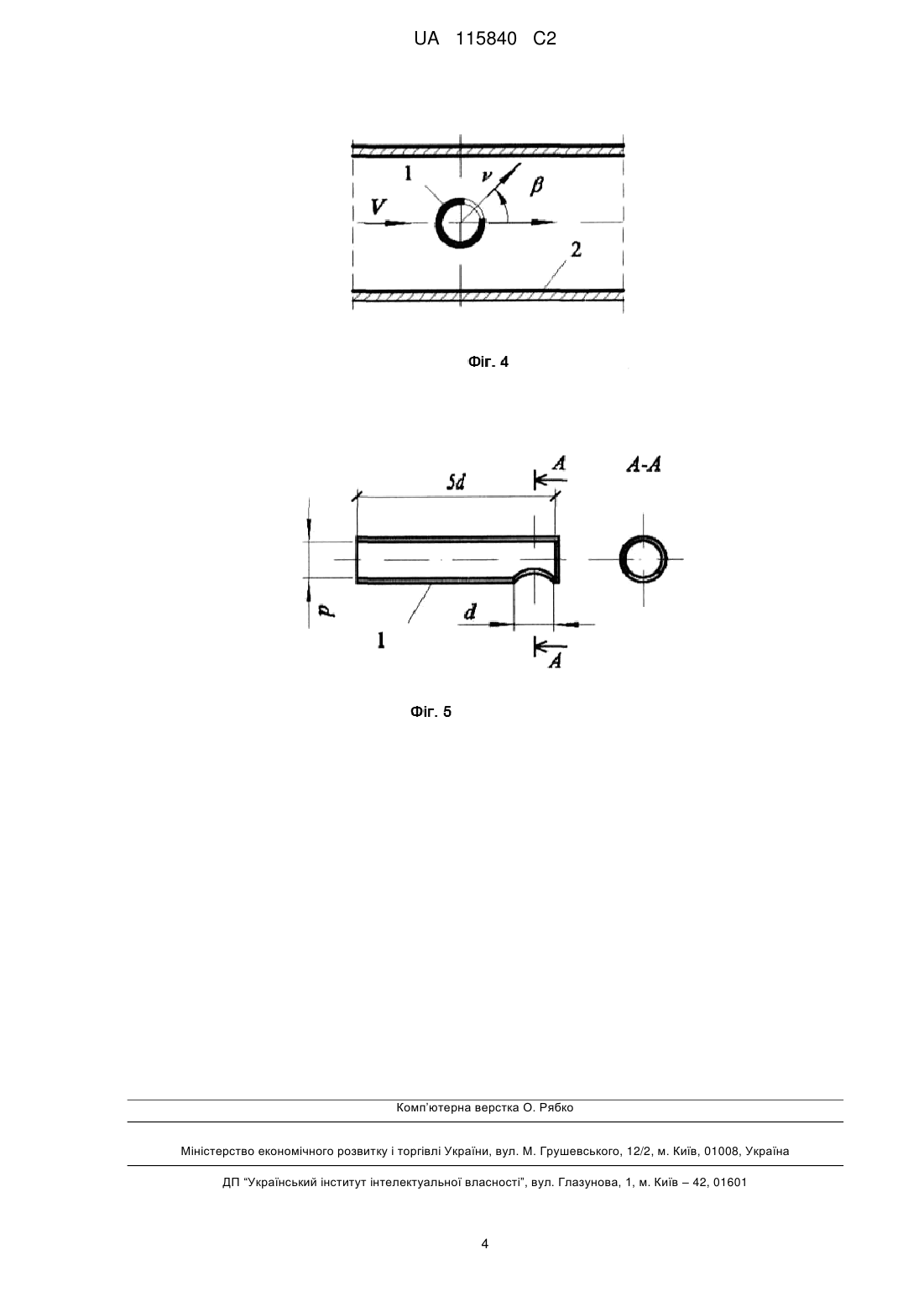

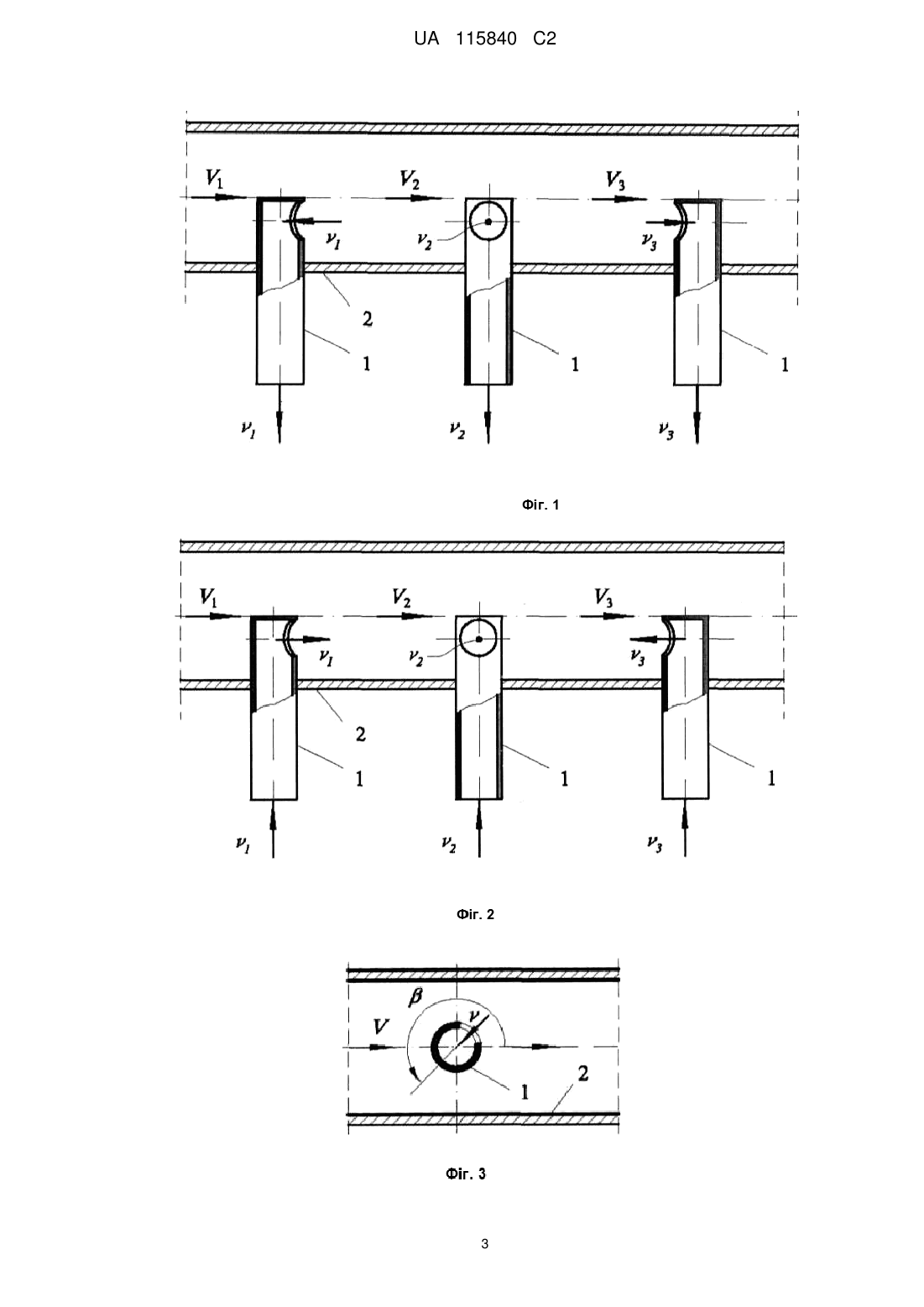

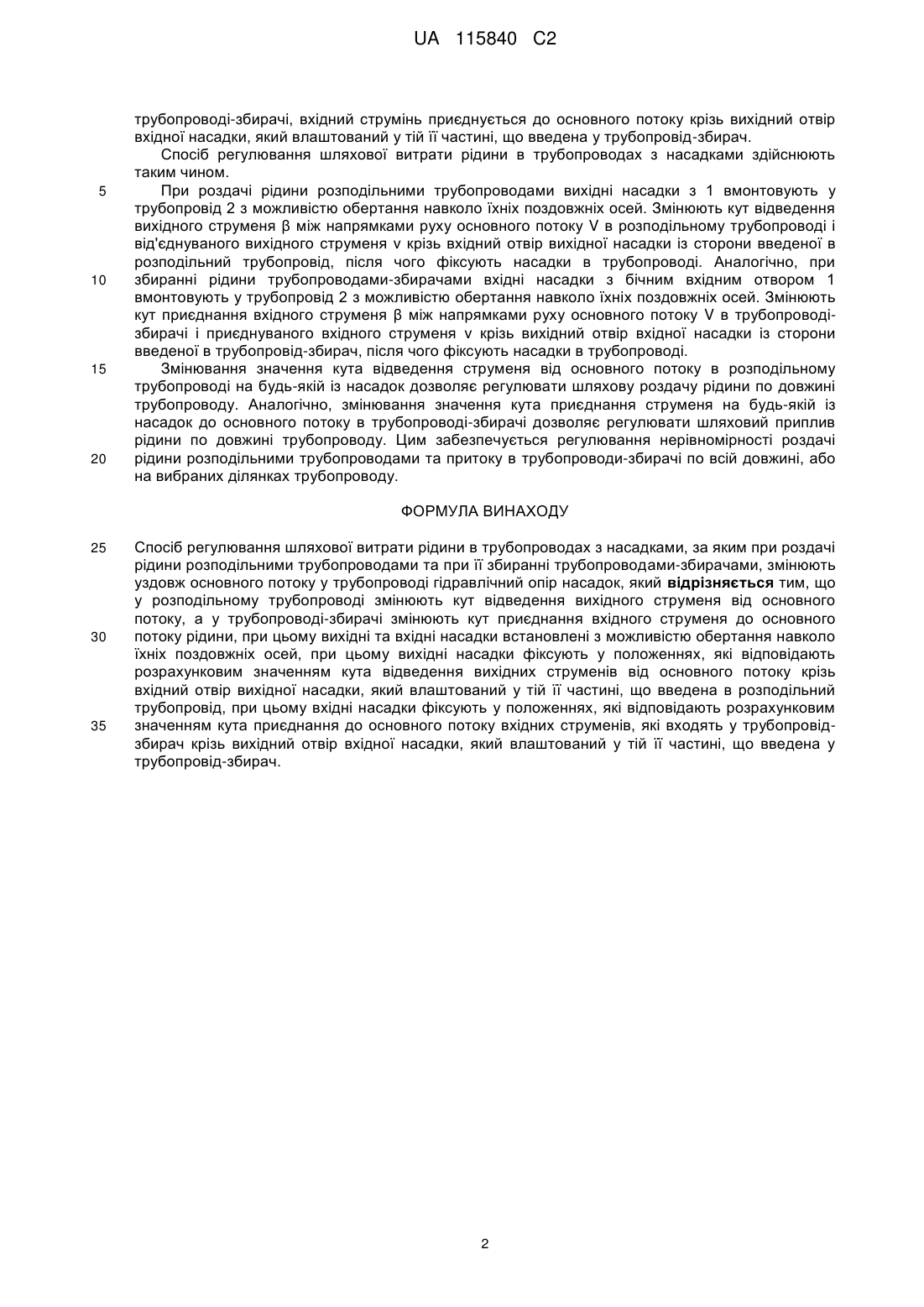

Реферат: Спосіб регулювання шляхової витрати рідини в трубопроводах з насадками, за яким при роздачі рідини розподільними трубопроводами та при її збиранні трубопроводами-збирачами, змінюють уздовж основного потоку у трубопроводі гідравлічний опір насадок. Для змінювання уздовж основного потоку у трубопроводі гідравлічного опору насадок, у розподільному трубопроводі змінюють кут відведення вихідного струменя від основного потоку, а у трубопроводі-збирачі змінюють кут приєднання вхідного струменя до основного потоку рідини. При цьому вихідні та вхідні насадки встановлені з можливістю обертання навколо їхніх поздовжніх осей, при цьому вихідні насадки фіксують у положеннях, які відповідають розрахунковим значенням кута відведення вихідних струменів від основного потоку крізь вхідний отвір вихідної насадки, який влаштований у тій її частині, що введена в розподільний трубопровід. При цьому вхідні насадки фіксують у положеннях, які відповідають розрахунковим значенням кута приєднання до основного потоку вхідних струменів, які входять у трубопровідзбирач крізь вихідний отвір вхідної насадки, який влаштований у тій її частині, що введена у трубопровід-збирач. UA 115840 C2 (12) UA 115840 C2 UA 115840 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується гідромеханіки, а саме способів регулювання шляхової роздачі рідини з напірних розподільних трубопроводів й шляхового притоку рідини в трубопроводи-збирачі та може бути застосований, наприклад: у вентиляції, іригації, сільськогосподарській авіації, водопостачанні, водовідведенні, машинобудуванні тощо. Відомий спосіб перерозподілу витрат плинного середовища, який включає розподіл потоку між трубопроводами та регулювання співвідношення витрат між ними (SU 970034, 30.10.1982, F17D 1/00). Задана витрата рідини в кожному відгалуженні трубопроводу встановлюється за допомогою місцевих гідравлічних опорів з регульованим опором, наприклад, шиберів, розташованих безпосередньо після розгалужень. Проте, за цим способом не досягається регулювання шляхової витрати рідини в трубопроводах з насадками, а забезпечується лише змінювання співвідношень витрат у відгалуженнях трубопроводу. До того, таке регулювання важко реалізувати при роздачі рідини та при її збиранні трубопроводами, діаметри яких менші, ніж розміри шиберів або вентилів. Ближчим за технічною суттю до способу, що заявляється є спосіб регулювання шляхової витрати рідини в трубопроводах з насадками, за яким при роздачі рідини розподільними трубопроводами та при її збиранні трубопроводами-збирачами, змінюють уздовж основного потоку у трубопроводі гідравлічний опір насадок (UA 23462 А, 31.08.1998, Е02В 9/06). Однак цей спосіб, не забезпечує регулювання шляхової витрати рідини в трубопроводах з насадками, змінюванням уздовж основного потоку у трубопроводі гідравлічного опору насадок, а забезпечує лише постійний приплив рідини від насосів насосних станцій в трубопроводи. В основу винаходу поставлено задачу створити такій спосіб регулювання шляхової витрати рідини в трубопроводах з насадками, в якому змінюють уздовж основного потоку у трубопроводі гідравлічний опір насадок, що дозволяє регулювання шляхової витрати рідини в трубопроводах з насадками, за яким при роздачі рідини розподільними трубопроводами та при її збиранні трубопроводами-збирачами, забезпечується регулювання нерівномірності роздачі рідини розподільними трубопроводами та притоку в трубопроводи-збирачі по всій довжині, або на вибраних ділянках трубопроводу. Поставлена задача вирішується тим, що в способі регулювання шляхової витрати рідини в трубопроводах з насадками, за яким при роздачі рідини розподільними трубопроводами та при її збиранні трубопроводами-збирачами, змінюють уздовж основного потоку у трубопроводі гідравлічний опір насадок, згідно з винаходом, у розподільному трубопроводі змінюють кут відведення вихідного струменя від основного потоку, а у трубопроводі-збирачі змінюють кут приєднання вхідного струменя до основного потоку рідини. При цьому вихідні та вхідні насадки встановлені з можливістю обертання навколо їхніх поздовжніх осей. При цьому вихідні насадки фіксують у положеннях, які відповідають розрахунковим значенням кута відведення вихідних струменів від основного потоку крізь вхідний отвір вихідної насадки, який влаштований у тій її частині, що введена в розподільний трубопровід. При цьому вхідні насадки фіксують у положеннях, які відповідають розрахунковим значенням кута приєднання до основного потоку вхідних струменів, які входять у трубопровід-збирач крізь вихідний отвір вхідної насадки, який влаштований у тій її частині, що введена у трубопровід-збирач. Спосіб регулювання шляхової витрати рідини в трубопроводах з насадками, при роздачі рідини розподільними трубопроводами та при її збиранні трубопроводами-збирачами пояснюється представленими фігурами. На фіг. 1 зображено схему ділянки розподільного трубопроводу з вихідними насадками, встановленими з різними значеннями кутів відведення струменя: 1 - вихідні насадки з різними кутами відведення струменя β від основного потоку у трубопроводі, наприклад з β=180°; β=270°; β=0°; 2 - трубопровід; V - середня швидкість основного потоку в розподільному трубопроводі; v - середня швидкість, струменя, що входить у вхідний отвір вихідної насадки. На фіг. 2 наведено схему ділянки трубопроводу-збирача з вхідними насадками з різними значеннями кутів приєднання струменів: 1 - вхідна насадка з різними кутами приєднання струменя β до основного потоку в трубопроводі, наприклад з β=0°; β=90°; β=180°; 2 - трубопровід; V - середня швидкість основного потоку в трубопроводі-збирачі; v - середня швидкість, струменя, що приєднується крізь вихідний отвір вхідної насадку. На фіг. 3 показано схему відліку кута відведення струменя від основного потоку в розподільному трубопроводі. На фіг. 4 подано схему відліку кута приєднання струменя до основного потоку в трубопроводі-збирачі. На фіг. 5 представлено поздовжній переріз циліндричної насадки з бічним вихідним (для розподільного трубопроводу) або вхідним (для трубопроводу-збирача) отвором. Відмінність між вихідними та вхідними насадками полягає у тому, що у розподільному трубопроводі вихідний струмінь від'єднується від основного потоку крізь вхідний отвір вихідної насадки, який влаштований у тій її частині, що введена в розподільний трубопровід, а у 1 UA 115840 C2 5 10 15 20 трубопроводі-збирачі, вхідний струмінь приєднується до основного потоку крізь вихідний отвір вхідної насадки, який влаштований у тій її частині, що введена у трубопровід-збирач. Спосіб регулювання шляхової витрати рідини в трубопроводах з насадками здійснюють таким чином. При роздачі рідини розподільними трубопроводами вихідні насадки з 1 вмонтовують у трубопровід 2 з можливістю обертання навколо їхніх поздовжніх осей. Змінюють кут відведення вихідного струменя β між напрямками руху основного потоку V в розподільному трубопроводі і від'єднуваного вихідного струменя v крізь вхідний отвір вихідної насадки із сторони введеної в розподільний трубопровід, після чого фіксують насадки в трубопроводі. Аналогічно, при збиранні рідини трубопроводами-збирачами вхідні насадки з бічним вхідним отвором 1 вмонтовують у трубопровід 2 з можливістю обертання навколо їхніх поздовжніх осей. Змінюють кут приєднання вхідного струменя β між напрямками руху основного потоку V в трубопроводізбирачі і приєднуваного вхідного струменя v крізь вихідний отвір вхідної насадки із сторони введеної в трубопровід-збирач, після чого фіксують насадки в трубопроводі. Змінювання значення кута відведення струменя від основного потоку в розподільному трубопроводі на будь-якій із насадок дозволяє регулювати шляхову роздачу рідини по довжині трубопроводу. Аналогічно, змінювання значення кута приєднання струменя на будь-якій із насадок до основного потоку в трубопроводі-збирачі дозволяє регулювати шляховий приплив рідини по довжині трубопроводу. Цим забезпечується регулювання нерівномірності роздачі рідини розподільними трубопроводами та притоку в трубопроводи-збирачі по всій довжині, або на вибраних ділянках трубопроводу. ФОРМУЛА ВИНАХОДУ 25 30 35 Спосіб регулювання шляхової витрати рідини в трубопроводах з насадками, за яким при роздачі рідини розподільними трубопроводами та при її збиранні трубопроводами-збирачами, змінюють уздовж основного потоку у трубопроводі гідравлічний опір насадок, який відрізняється тим, що у розподільному трубопроводі змінюють кут відведення вихідного струменя від основного потоку, а у трубопроводі-збирачі змінюють кут приєднання вхідного струменя до основного потоку рідини, при цьому вихідні та вхідні насадки встановлені з можливістю обертання навколо їхніх поздовжніх осей, при цьому вихідні насадки фіксують у положеннях, які відповідають розрахунковим значенням кута відведення вихідних струменів від основного потоку крізь вхідний отвір вихідної насадки, який влаштований у тій її частині, що введена в розподільний трубопровід, при цьому вхідні насадки фіксують у положеннях, які відповідають розрахунковим значенням кута приєднання до основного потоку вхідних струменів, які входять у трубопровідзбирач крізь вихідний отвір вхідної насадки, який влаштований у тій її частині, що введена у трубопровід-збирач. 2 UA 115840 C2 3 UA 115840 C2 Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
