Пристрій для регулювання витрати рідини на трубопроводах міні-гес з лінеаризованою характеристикою

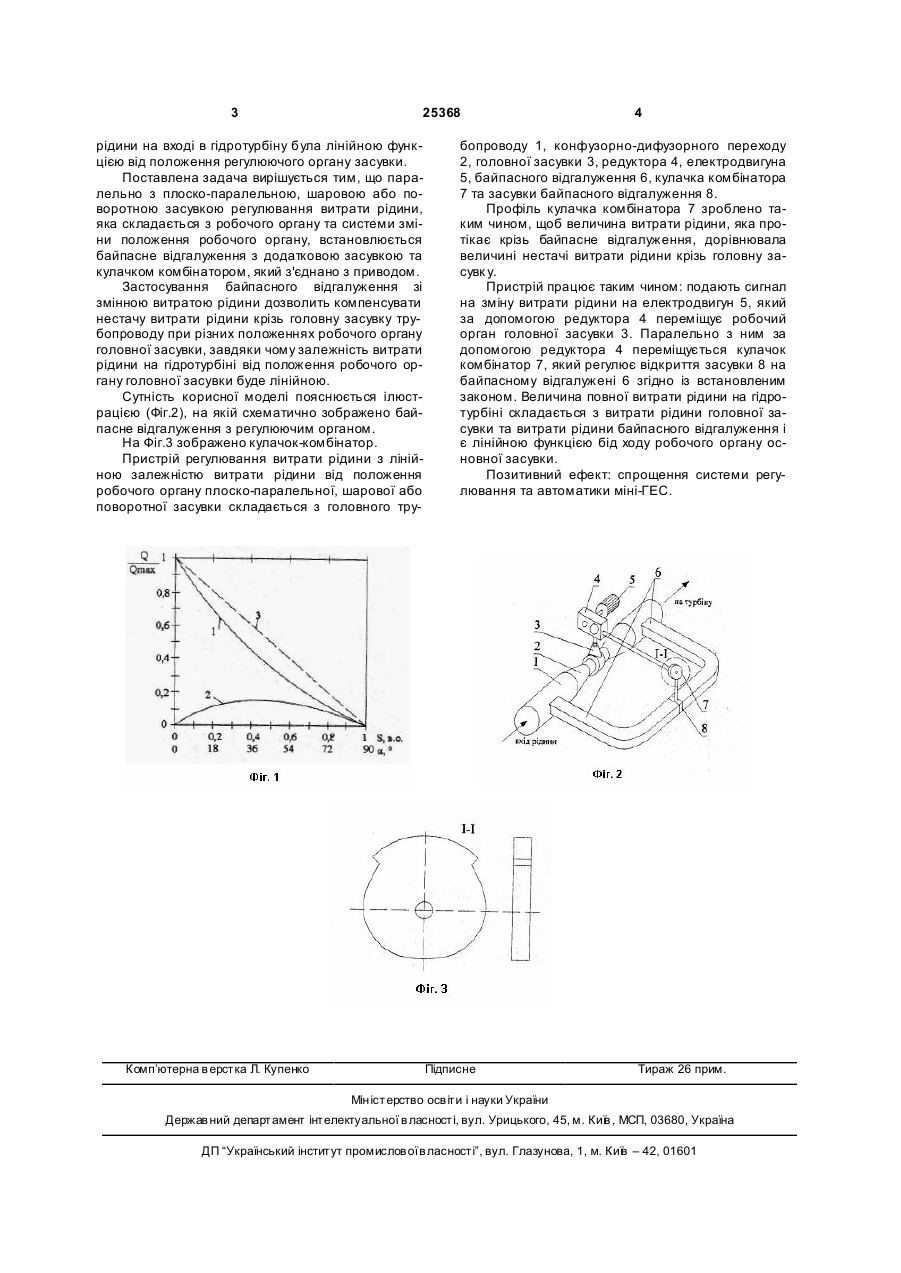

Пристрій для регулювання витрати рідини на трубопроводах міні-ГЕС з лінеаризованою характеристикою, що складається з головної засувки, приводу засувки, який відрізняється тим, що пристроєм лінеаризування характеристики головної засувки є байпасне відгалуження з додатковою засувкою та кулачком-комбінатором, який з'єднано з приводом. (19) (21) u200702405 (22) 05.03.2007 (24) 10.08.2007 (46) 10.08.2007, Бюл. № 12, 2007 р. (72) Артюх Станіслав Федорович, Мезеря Андрій Юрійович, Вапнік Борис Кирилович, Іріков Дмитро Валерійович (73) УКРАЇНСЬКА ІНЖЕНЕРНО-ПЕДАГОГІЧНА АКАДЕМІЯ 3 25368 рідини на вході в гідротурбіну була лінійною функцією від положення регулюючого органу засувки. Поставлена задача вирішується тим, що паралельно з плоско-паралельною, шаровою або поворотною засувкою регулювання витрати рідини, яка складається з робочого органу та системи зміни положення робочого органу, встановлюється байпасне відгалуження з додатковою засувкою та кулачком комбінатором, який з'єднано з приводом. Застосування байпасного відгалуження зі змінною витратою рідини дозволить компенсувати нестачу витрати рідини крізь головну засувку трубопроводу при різних положеннях робочого органу головної засувки, завдяки чому залежність витрати рідини на гідротурбіні від положення робочого органу головної засувки буде лінійною. Сутність корисної моделі пояснюється ілюстрацією (Фіг.2), на якій схематично зображено байпасне відгалуження з регулюючим органом. На Фіг.3 зображено кулачок-комбінатор. Пристрій регулювання витрати рідини з лінійною залежністю витрати рідини від положення робочого органу плоско-паралельної, шарової або поворотної засувки складається з головного тру Комп’ютерна в ерстка Л. Купенко 4 бопроводу 1, конфузорно-дифузорного переходу 2, головної засувки 3, редуктора 4, електродвигуна 5, байпасного відгалуження 6, кулачка комбінатора 7 та засувки байпасного відгалуження 8. Профіль кулачка комбінатора 7 зроблено таким чином, щоб величина витрати рідини, яка протікає крізь байпасне відгалуження, дорівнювала величині нестачі витрати рідини крізь головну засувк у. Пристрій працює таким чином: подають сигнал на зміну витрати рідини на електродвигун 5, який за допомогою редуктора 4 переміщує робочий орган головної засувки 3. Паралельно з ним за допомогою редуктора 4 переміщується кулачок комбінатор 7, який регулює відкриття засувки 8 на байпасному відгалужені 6 згідно із встановленим законом. Величина повної витрати рідини на гідротурбіні складається з витрати рідини головної засувки та витрати рідини байпасного відгалуження і є лінійною функцією бід ходу робочого органу основної засувки. Позитивний ефект: спрощення системи регулювання та автоматики міні-ГЕС. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
