Пристрій двовісного орієнтування рулонного або листового полімерного матеріалу

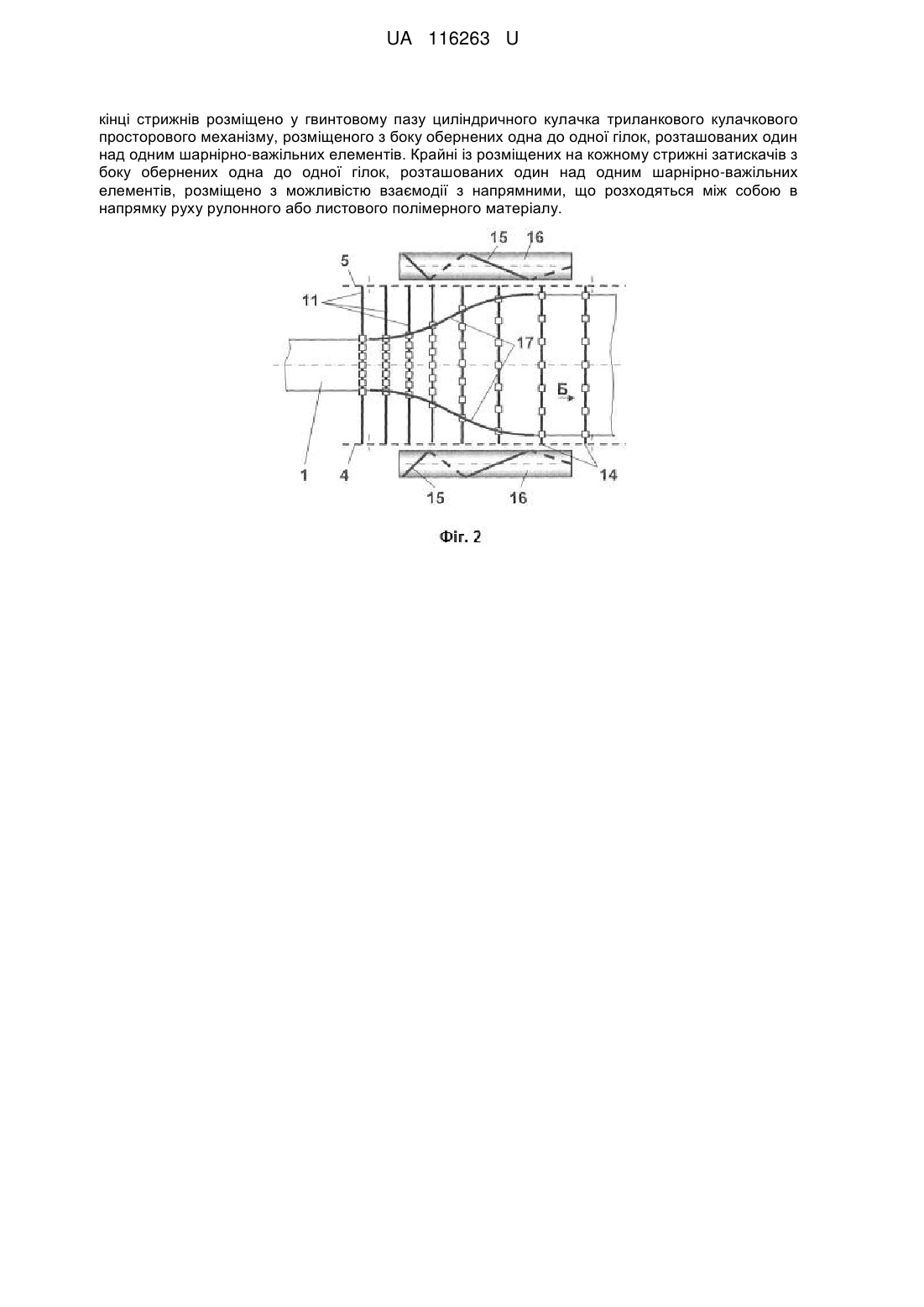

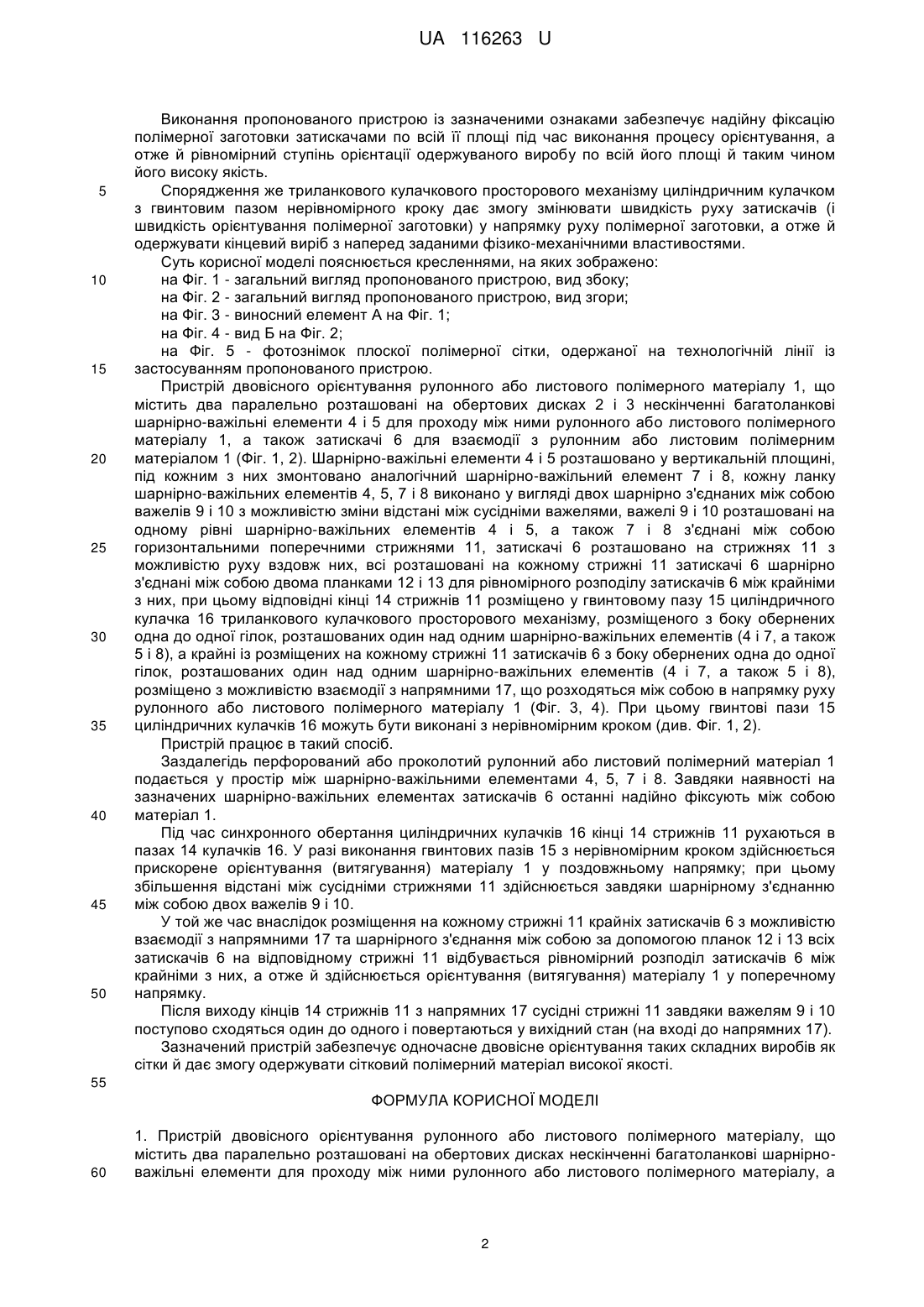

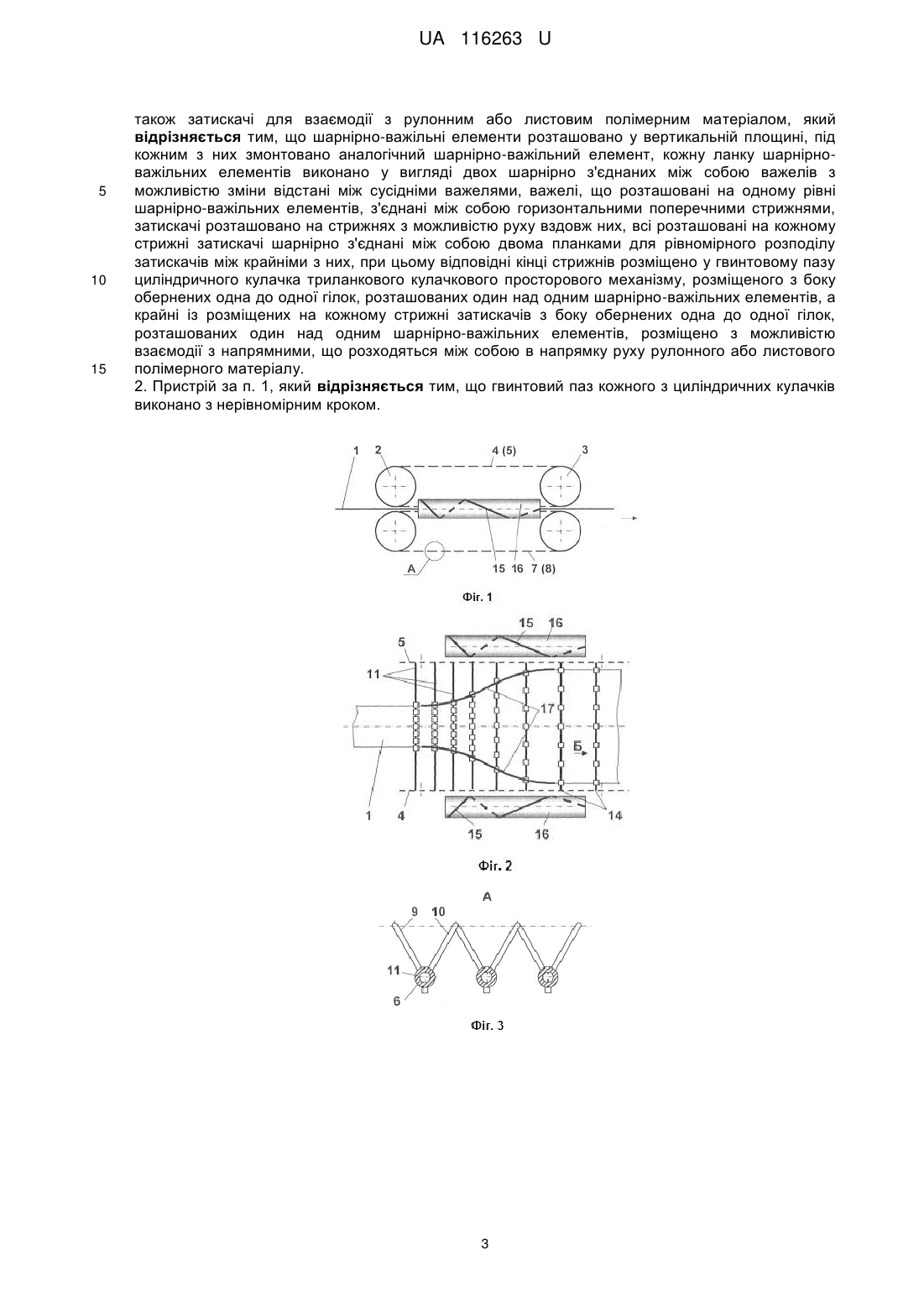

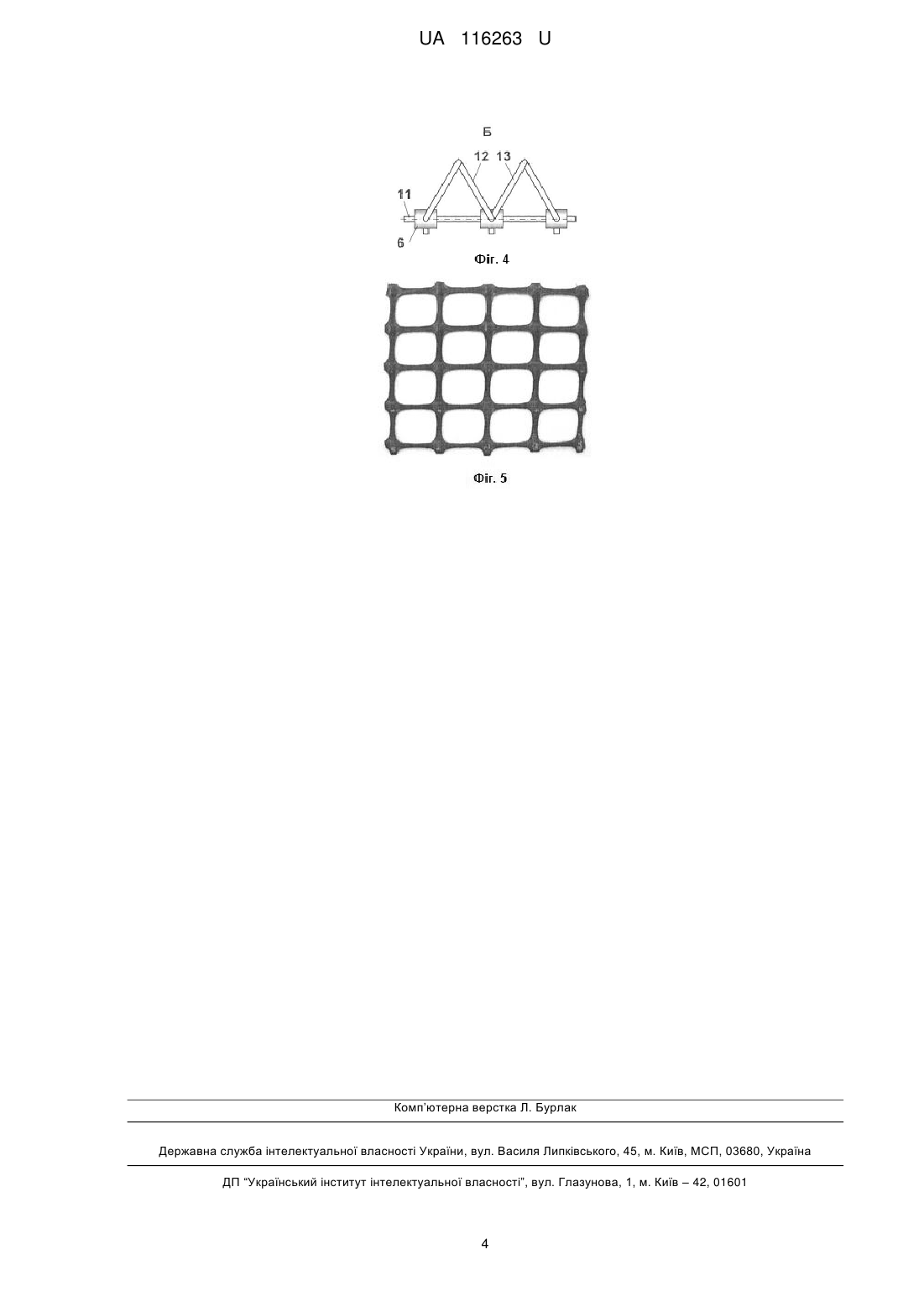

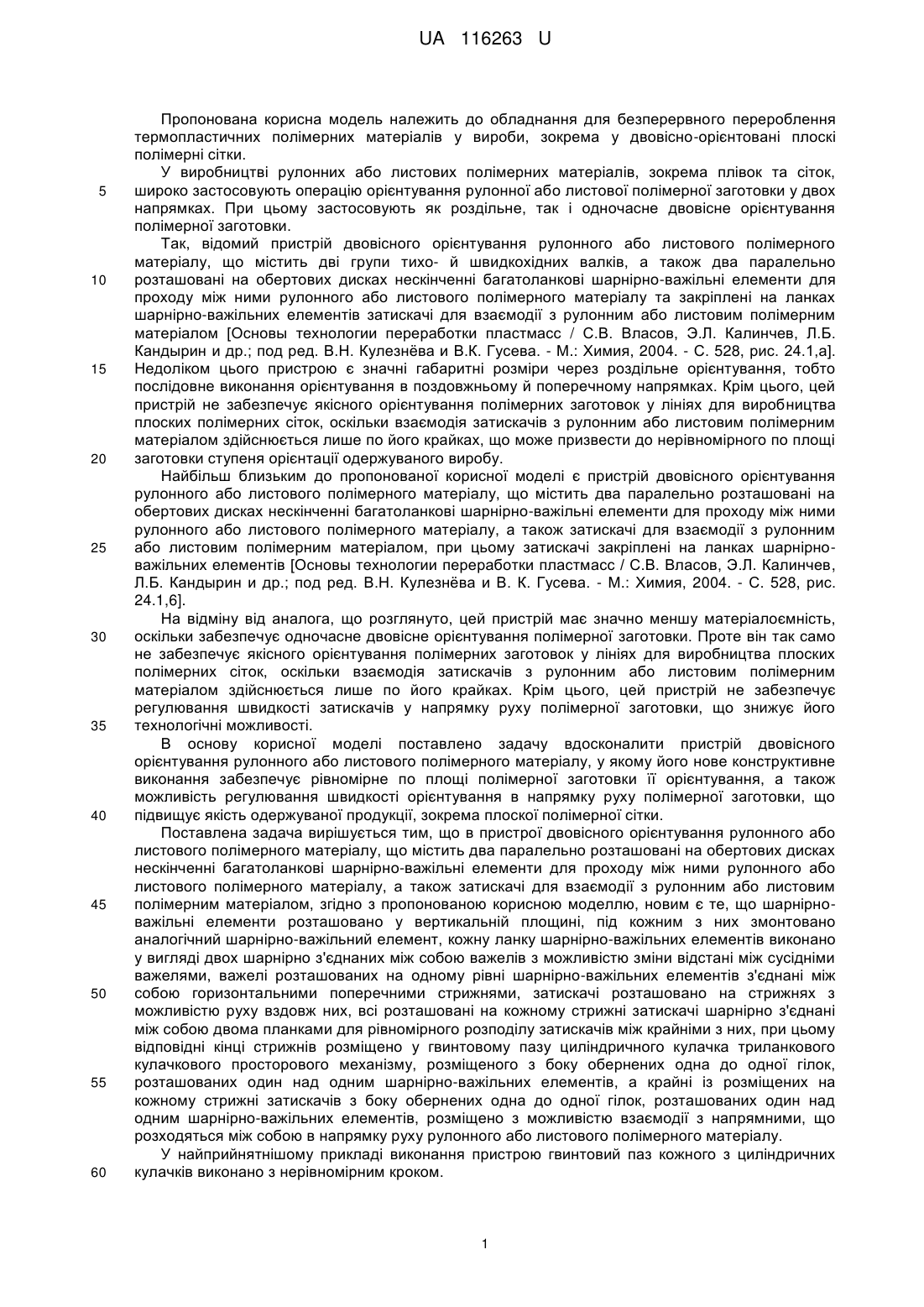

Реферат: Пристрій двовісного орієнтування рулонного або листового полімерного матеріалу містить два паралельно розташовані на обертових дисках нескінченні багатоланкові шарнірно-важільні елементи для проходу між ними рулонного або листового полімерного матеріалу, а також затискачі для взаємодії з рулонним або листовим полімерним матеріалом. Шарнірно-важільні елементи розташовано у вертикальній площині, під кожним з них змонтовано аналогічний шарнірно-важільний елемент. Кожну ланку шарнірно-важільних елементів виконано у вигляді двох шарнірно з'єднаних між собою важелів з можливістю зміни відстані між сусідніми важелями. Важелі, що розташовані на одному рівні шарнірно-важільних елементів, з'єднані між собою горизонтальними поперечними стрижнями. Затискачі розташовано на стрижнях з можливістю руху вздовж них. Всі розташовані на кожному стрижні затискачі шарнірно з'єднані між собою двома планками для рівномірного розподілу затискачів між крайніми з них. Відповідні UA 116263 U (12) UA 116263 U кінці стрижнів розміщено у гвинтовому пазу циліндричного кулачка триланкового кулачкового просторового механізму, розміщеного з боку обернених одна до одної гілок, розташованих один над одним шарнірно-важільних елементів. Крайні із розміщених на кожному стрижні затискачів з боку обернених одна до одної гілок, розташованих один над одним шарнірно-важільних елементів, розміщено з можливістю взаємодії з напрямними, що розходяться між собою в напрямку руху рулонного або листового полімерного матеріалу. UA 116263 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до обладнання для безперервного перероблення термопластичних полімерних матеріалів у вироби, зокрема у двовісно-орієнтовані плоскі полімерні сітки. У виробництві рулонних або листових полімерних матеріалів, зокрема плівок та сіток, широко застосовують операцію орієнтування рулонної або листової полімерної заготовки у двох напрямках. При цьому застосовують як роздільне, так і одночасне двовісне орієнтування полімерної заготовки. Так, відомий пристрій двовісного орієнтування рулонного або листового полімерного матеріалу, що містить дві групи тихо- й швидкохідних валків, а також два паралельно розташовані на обертових дисках нескінченні багатоланкові шарнірно-важільні елементи для проходу між ними рулонного або листового полімерного матеріалу та закріплені на ланках шарнірно-важільних елементів затискачі для взаємодії з рулонним або листовим полімерним матеріалом [Основы технологии переработки пластмасс / С.В. Власов, Э.Л. Калинчев, Л.Б. Кандырин и др.; под ред. В.Н. Кулезнёва и В.К. Гусева. - М.: Химия, 2004. - С. 528, рис. 24.1,а]. Недоліком цього пристрою є значні габаритні розміри через роздільне орієнтування, тобто послідовне виконання орієнтування в поздовжньому й поперечному напрямках. Крім цього, цей пристрій не забезпечує якісного орієнтування полімерних заготовок у лініях для виробництва плоских полімерних сіток, оскільки взаємодія затискачів з рулонним або листовим полімерним матеріалом здійснюється лише по його крайках, що може призвести до нерівномірного по площі заготовки ступеня орієнтації одержуваного виробу. Найбільш близьким до пропонованої корисної моделі є пристрій двовісного орієнтування рулонного або листового полімерного матеріалу, що містить два паралельно розташовані на обертових дисках нескінченні багатоланкові шарнірно-важільні елементи для проходу між ними рулонного або листового полімерного матеріалу, а також затискачі для взаємодії з рулонним або листовим полімерним матеріалом, при цьому затискачі закріплені на ланках шарнірноважільних елементів [Основы технологии переработки пластмасс / С.В. Власов, Э.Л. Калинчев, Л.Б. Кандырин и др.; под ред. В.Н. Кулезнёва и В. К. Гусева. - М.: Химия, 2004. - С. 528, рис. 24.1,6]. На відміну від аналога, що розглянуто, цей пристрій має значно меншу матеріалоємність, оскільки забезпечує одночасне двовісне орієнтування полімерної заготовки. Проте він так само не забезпечує якісного орієнтування полімерних заготовок у лініях для виробництва плоских полімерних сіток, оскільки взаємодія затискачів з рулонним або листовим полімерним матеріалом здійснюється лише по його крайках. Крім цього, цей пристрій не забезпечує регулювання швидкості затискачів у напрямку руху полімерної заготовки, що знижує його технологічні можливості. В основу корисної моделі поставлено задачу вдосконалити пристрій двовісного орієнтування рулонного або листового полімерного матеріалу, у якому його нове конструктивне виконання забезпечує рівномірне по площі полімерної заготовки її орієнтування, а також можливість регулювання швидкості орієнтування в напрямку руху полімерної заготовки, що підвищує якість одержуваної продукції, зокрема плоскої полімерної сітки. Поставлена задача вирішується тим, що в пристрої двовісного орієнтування рулонного або листового полімерного матеріалу, що містить два паралельно розташовані на обертових дисках нескінченні багатоланкові шарнірно-важільні елементи для проходу між ними рулонного або листового полімерного матеріалу, а також затискачі для взаємодії з рулонним або листовим полімерним матеріалом, згідно з пропонованою корисною моделлю, новим є те, що шарнірноважільні елементи розташовано у вертикальній площині, під кожним з них змонтовано аналогічний шарнірно-важільний елемент, кожну ланку шарнірно-важільних елементів виконано у вигляді двох шарнірно з'єднаних між собою важелів з можливістю зміни відстані між сусідніми важелями, важелі розташованих на одному рівні шарнірно-важільних елементів з'єднані між собою горизонтальними поперечними стрижнями, затискачі розташовано на стрижнях з можливістю руху вздовж них, всі розташовані на кожному стрижні затискачі шарнірно з'єднані між собою двома планками для рівномірного розподілу затискачів між крайніми з них, при цьому відповідні кінці стрижнів розміщено у гвинтовому пазу циліндричного кулачка триланкового кулачкового просторового механізму, розміщеного з боку обернених одна до одної гілок, розташованих один над одним шарнірно-важільних елементів, а крайні із розміщених на кожному стрижні затискачів з боку обернених одна до одної гілок, розташованих один над одним шарнірно-важільних елементів, розміщено з можливістю взаємодії з напрямними, що розходяться між собою в напрямку руху рулонного або листового полімерного матеріалу. У найприйнятнішому прикладі виконання пристрою гвинтовий паз кожного з циліндричних кулачків виконано з нерівномірним кроком. 1 UA 116263 U 5 10 15 20 25 30 35 40 45 50 Виконання пропонованого пристрою із зазначеними ознаками забезпечує надійну фіксацію полімерної заготовки затискачами по всій її площі під час виконання процесу орієнтування, а отже й рівномірний ступінь орієнтації одержуваного виробу по всій його площі й таким чином його високу якість. Спорядження же триланкового кулачкового просторового механізму циліндричним кулачком з гвинтовим пазом нерівномірного кроку дає змогу змінювати швидкість руху затискачів (і швидкість орієнтування полімерної заготовки) у напрямку руху полімерної заготовки, а отже й одержувати кінцевий виріб з наперед заданими фізико-механічними властивостями. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - загальний вигляд пропонованого пристрою, вид збоку; на Фіг. 2 - загальний вигляд пропонованого пристрою, вид згори; на Фіг. 3 - виносний елемент А на Фіг. 1; на Фіг. 4 - вид Б на Фіг. 2; на Фіг. 5 - фотознімок плоскої полімерної сітки, одержаної на технологічній лінії із застосуванням пропонованого пристрою. Пристрій двовісного орієнтування рулонного або листового полімерного матеріалу 1, що містить два паралельно розташовані на обертових дисках 2 і 3 нескінченні багатоланкові шарнірно-важільні елементи 4 і 5 для проходу між ними рулонного або листового полімерного матеріалу 1, а також затискачі 6 для взаємодії з рулонним або листовим полімерним матеріалом 1 (Фіг. 1, 2). Шарнірно-важільні елементи 4 і 5 розташовано у вертикальній площині, під кожним з них змонтовано аналогічний шарнірно-важільний елемент 7 і 8, кожну ланку шарнірно-важільних елементів 4, 5, 7 і 8 виконано у вигляді двох шарнірно з'єднаних між собою важелів 9 і 10 з можливістю зміни відстані між сусідніми важелями, важелі 9 і 10 розташовані на одному рівні шарнірно-важільних елементів 4 і 5, а також 7 і 8 з'єднані між собою горизонтальними поперечними стрижнями 11, затискачі 6 розташовано на стрижнях 11 з можливістю руху вздовж них, всі розташовані на кожному стрижні 11 затискачі 6 шарнірно з'єднані між собою двома планками 12 і 13 для рівномірного розподілу затискачів 6 між крайніми з них, при цьому відповідні кінці 14 стрижнів 11 розміщено у гвинтовому пазу 15 циліндричного кулачка 16 триланкового кулачкового просторового механізму, розміщеного з боку обернених одна до одної гілок, розташованих один над одним шарнірно-важільних елементів (4 і 7, а також 5 і 8), а крайні із розміщених на кожному стрижні 11 затискачів 6 з боку обернених одна до одної гілок, розташованих один над одним шарнірно-важільних елементів (4 і 7, а також 5 і 8), розміщено з можливістю взаємодії з напрямними 17, що розходяться між собою в напрямку руху рулонного або листового полімерного матеріалу 1 (Фіг. 3, 4). При цьому гвинтові пази 15 циліндричних кулачків 16 можуть бути виконані з нерівномірним кроком (див. Фіг. 1, 2). Пристрій працює в такий спосіб. Заздалегідь перфорований або проколотий рулонний або листовий полімерний матеріал 1 подається у простір між шарнірно-важільними елементами 4, 5, 7 і 8. Завдяки наявності на зазначених шарнірно-важільних елементах затискачів 6 останні надійно фіксують між собою матеріал 1. Під час синхронного обертання циліндричних кулачків 16 кінці 14 стрижнів 11 рухаються в пазах 14 кулачків 16. У разі виконання гвинтових пазів 15 з нерівномірним кроком здійснюється прискорене орієнтування (витягування) матеріалу 1 у поздовжньому напрямку; при цьому збільшення відстані між сусідніми стрижнями 11 здійснюється завдяки шарнірному з'єднанню між собою двох важелів 9 і 10. У той же час внаслідок розміщення на кожному стрижні 11 крайніх затискачів 6 з можливістю взаємодії з напрямними 17 та шарнірного з'єднання між собою за допомогою планок 12 і 13 всіх затискачів 6 на відповідному стрижні 11 відбувається рівномірний розподіл затискачів 6 між крайніми з них, а отже й здійснюється орієнтування (витягування) матеріалу 1 у поперечному напрямку. Після виходу кінців 14 стрижнів 11 з напрямних 17 сусідні стрижні 11 завдяки важелям 9 і 10 поступово сходяться один до одного і повертаються у вихідний стан (на вході до напрямних 17). Зазначений пристрій забезпечує одночасне двовісне орієнтування таких складних виробів як сітки й дає змогу одержувати сітковий полімерний матеріал високої якості. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Пристрій двовісного орієнтування рулонного або листового полімерного матеріалу, що містить два паралельно розташовані на обертових дисках нескінченні багатоланкові шарнірноважільні елементи для проходу між ними рулонного або листового полімерного матеріалу, а 2 UA 116263 U 5 10 15 також затискачі для взаємодії з рулонним або листовим полімерним матеріалом, який відрізняється тим, що шарнірно-важільні елементи розташовано у вертикальній площині, під кожним з них змонтовано аналогічний шарнірно-важільний елемент, кожну ланку шарнірноважільних елементів виконано у вигляді двох шарнірно з'єднаних між собою важелів з можливістю зміни відстані між сусідніми важелями, важелі, що розташовані на одному рівні шарнірно-важільних елементів, з'єднані між собою горизонтальними поперечними стрижнями, затискачі розташовано на стрижнях з можливістю руху вздовж них, всі розташовані на кожному стрижні затискачі шарнірно з'єднані між собою двома планками для рівномірного розподілу затискачів між крайніми з них, при цьому відповідні кінці стрижнів розміщено у гвинтовому пазу циліндричного кулачка триланкового кулачкового просторового механізму, розміщеного з боку обернених одна до одної гілок, розташованих один над одним шарнірно-важільних елементів, а крайні із розміщених на кожному стрижні затискачів з боку обернених одна до одної гілок, розташованих один над одним шарнірно-важільних елементів, розміщено з можливістю взаємодії з напрямними, що розходяться між собою в напрямку руху рулонного або листового полімерного матеріалу. 2. Пристрій за п. 1, який відрізняється тим, що гвинтовий паз кожного з циліндричних кулачків виконано з нерівномірним кроком. 3 UA 116263 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
