Захоплювальний пристрій для листового матеріалу

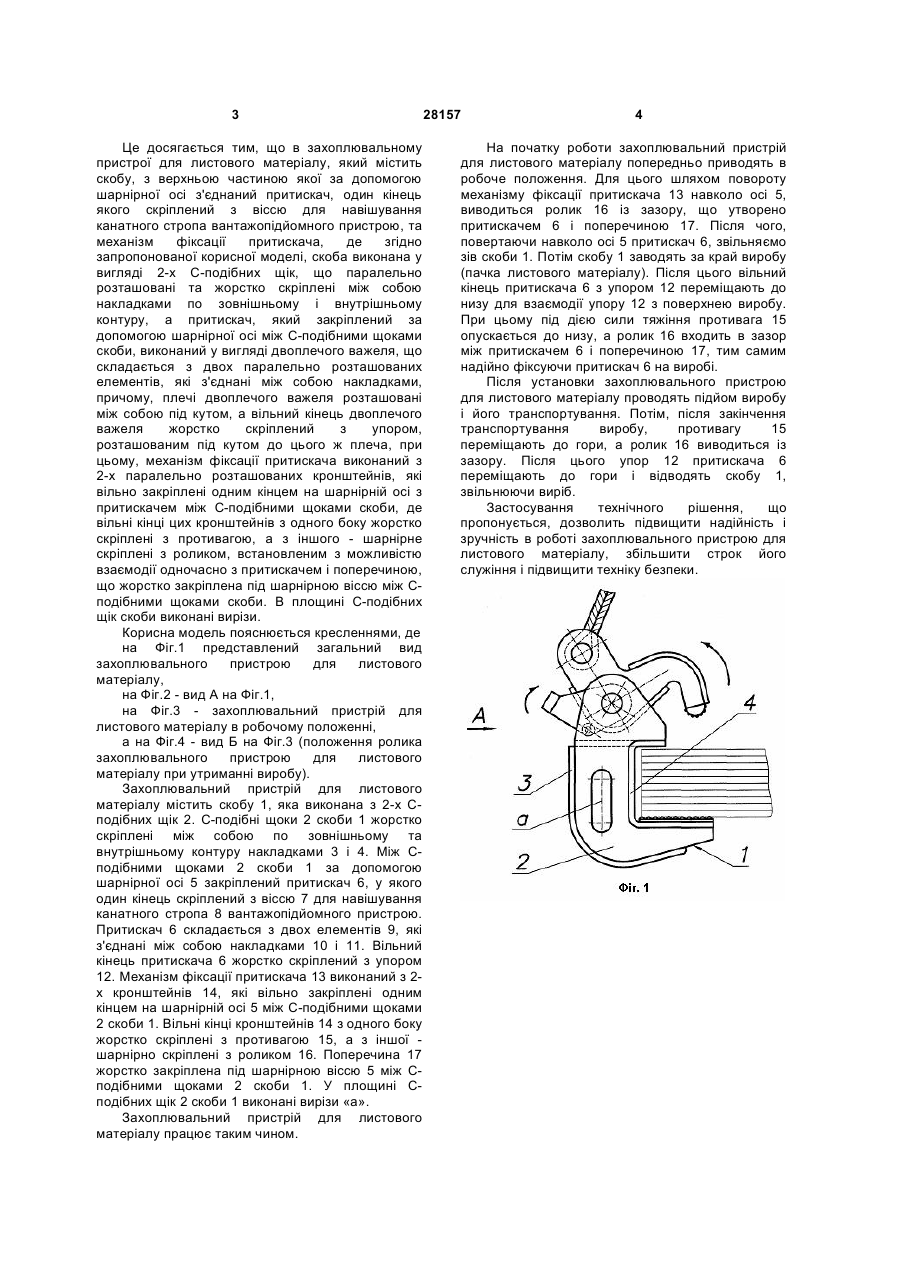

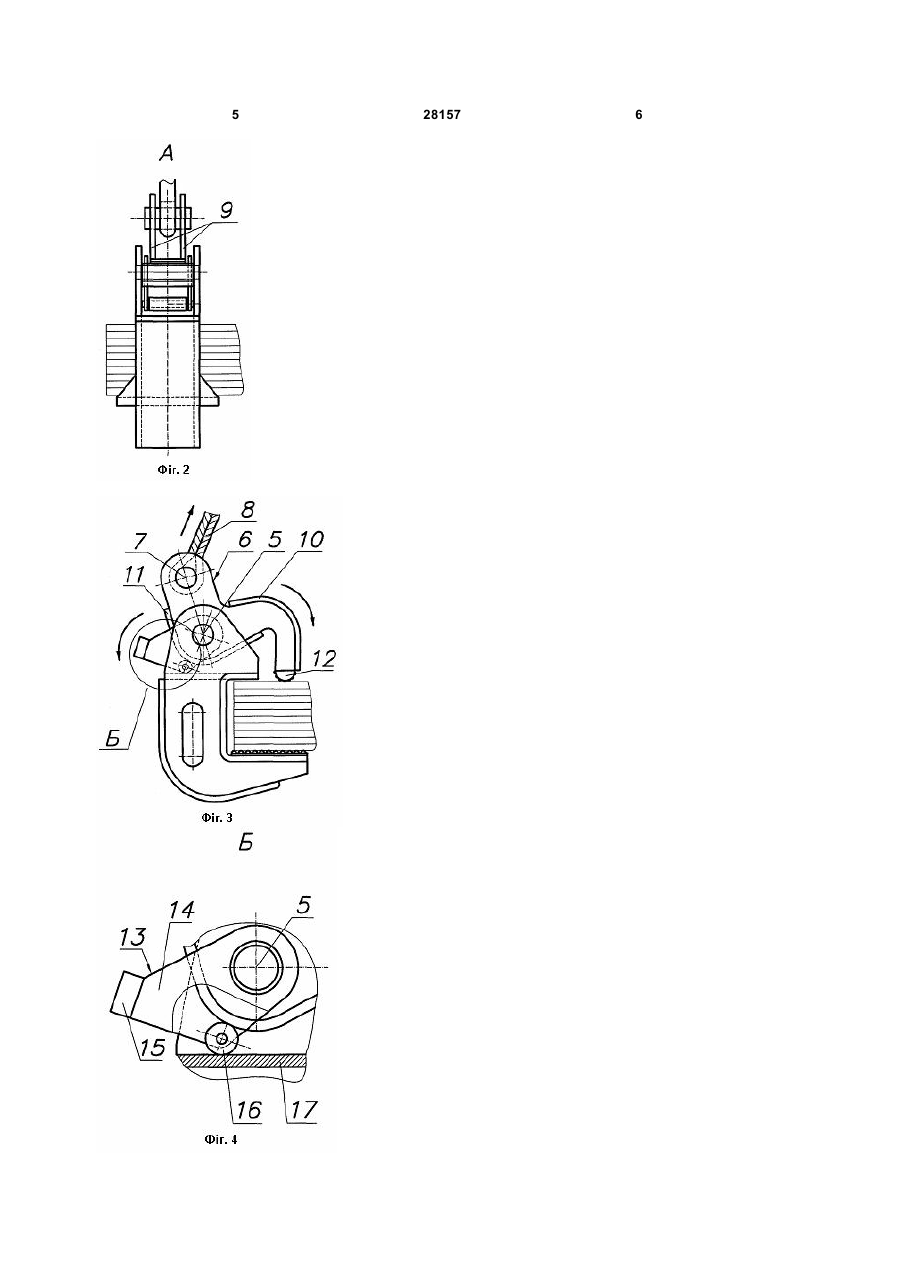

1. Захоплювальний пристрій для листового матеріалу, що містить скобу, з верхньою частиною якої за допомогою шарнірної осі з'єднаний притискач, один кінець якого скріплений з віссю для навішування канатного стропа вантажопідйомного пристрою, та механізм фіксації притискача, який відрізняється тим, що скоба виконана у вигляді 2-х С-подібних щік, що паралельно розташовані та жорстко скріплені між собою накладками по зовнішньому і внутрішньому контуру, а притискач, який закріплений за U 1 3 Це досягається тим, що в захоплювальному пристрої для листового матеріалу, який містить скобу, з верхньою частиною якої за допомогою шарнірної осі з'єднаний притискач, один кінець якого скріплений з віссю для навішування канатного стропа вантажопідйомного пристрою, та механізм фіксації притискача, де згідно запропонованої корисної моделі, скоба виконана у вигляді 2-х С-подібних щік, що паралельно розташовані та жорстко скріплені між собою накладками по зовнішньому і внутрішньому контуру, а притискач, який закріплений за допомогою шарнірної осі між С-подібними щоками скоби, виконаний у вигляді двоплечого важеля, що складається з двох паралельно розташованих елементів, які з'єднані між собою накладками, причому, плечі двоплечого важеля розташовані між собою під кутом, а вільний кінець двоплечого важеля жорстко скріплений з упором, розташованим під кутом до цього ж плеча, при цьому, механізм фіксації притискача виконаний з 2-х паралельно розташованих кронштейнів, які вільно закріплені одним кінцем на шарнірній осі з притискачем між С-подібними щоками скоби, де вільні кінці цих кронштейнів з одного боку жорстко скріплені з противагою, а з іншого - шарнірне скріплені з роликом, встановленим з можливістю взаємодії одночасно з притискачем і поперечиною, що жорстко закріплена під шарнірною віссю між Сподібними щоками скоби. В площині С-подібних щік скоби виконані вирізи. Корисна модель пояснюється кресленнями, де на Фіг.1 представлений загальний вид захоплювального пристрою для листового матеріалу, на Фіг.2 - вид А на Фіг.1, на Фіг.3 - захоплювальний пристрій для листового матеріалу в робочому положенні, а на Фіг.4 - вид Б на Фіг.3 (положення ролика захоплювального пристрою для листового матеріалу при утриманні виробу). Захоплювальний пристрій для листового матеріалу містить скобу 1, яка виконана з 2-х Сподібних щік 2. С-подібні щоки 2 скоби 1 жорстко скріплені між собою по зовнішньому та внутрішньому контуру накладками 3 і 4. Між Сподібними щоками 2 скоби 1 за допомогою шарнірної осі 5 закріплений притискач 6, у якого один кінець скріплений з віссю 7 для навішування канатного стропа 8 вантажопідйомного пристрою. Притискач 6 складається з двох елементів 9, які з'єднані між собою накладками 10 і 11. Вільний кінець притискача 6 жорстко скріплений з упором 12. Механізм фіксації притискача 13 виконаний з 2х кронштейнів 14, які вільно закріплені одним кінцем на шарнірній осі 5 між С-подібними щоками 2 скоби 1. Вільні кінці кронштейнів 14 з одного боку жорстко скріплені з противагою 15, а з іншої шарнірно скріплені з роликом 16. Поперечина 17 жорстко закріплена під шарнірною віссю 5 між Сподібними щоками 2 скоби 1. У площині Сподібних щік 2 скоби 1 виконані вирізи «а». Захоплювальний пристрій для листового матеріалу працює таким чином. 28157 4 На початку роботи захоплювальний пристрій для листового матеріалу попередньо приводять в робоче положення. Для цього шляхом повороту механізму фіксації притискача 13 навколо осі 5, виводиться ролик 16 із зазору, що утворено притискачем 6 і поперечиною 17. Після чого, повертаючи навколо осі 5 притискач 6, звільняємо зів скоби 1. Потім скобу 1 заводять за край виробу (пачка листового матеріалу). Після цього вільний кінець притискача 6 з упором 12 переміщають до низу для взаємодії упору 12 з поверхнею виробу. При цьому під дією сили тяжіння противага 15 опускається до низу, а ролик 16 входить в зазор між притискачем 6 і поперечиною 17, тим самим надійно фіксуючи притискач 6 на виробі. Після установки захоплювального пристрою для листового матеріалу проводять підйом виробу і його транспортування. Потім, після закінчення транспортування виробу, противагу 15 переміщають до гори, а ролик 16 виводиться із зазору. Після цього упор 12 притискача 6 переміщають до гори і відводять скобу 1, звільнюючи виріб. Застосування технічного рішення, що пропонується, дозволить підвищити надійність і зручність в роботі захоплювального пристрою для листового матеріалу, збільшити строк його служіння і підвищити техніку безпеки. 5 28157 6
