Прицільний пристрій зі змінним кутом нахилу

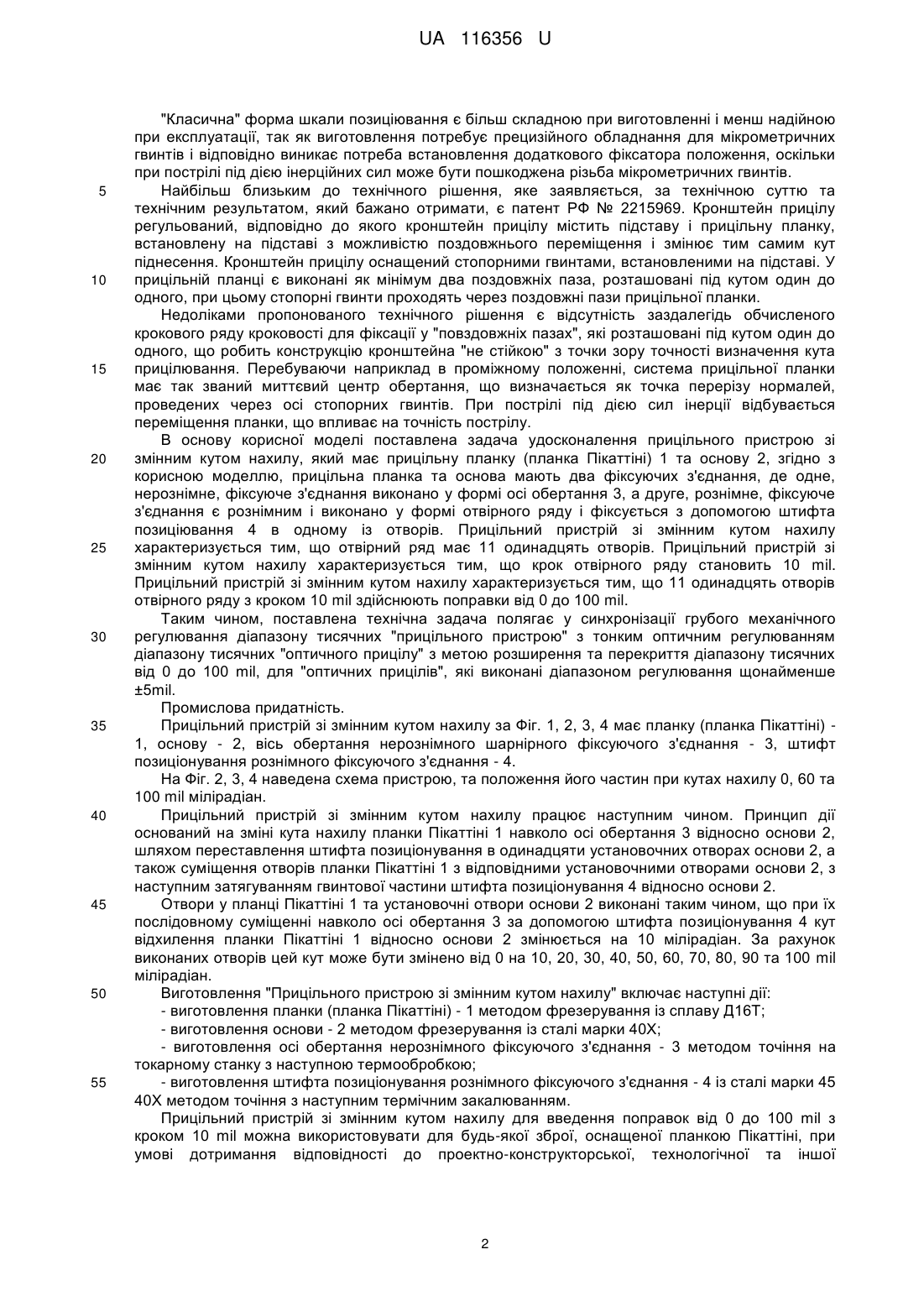

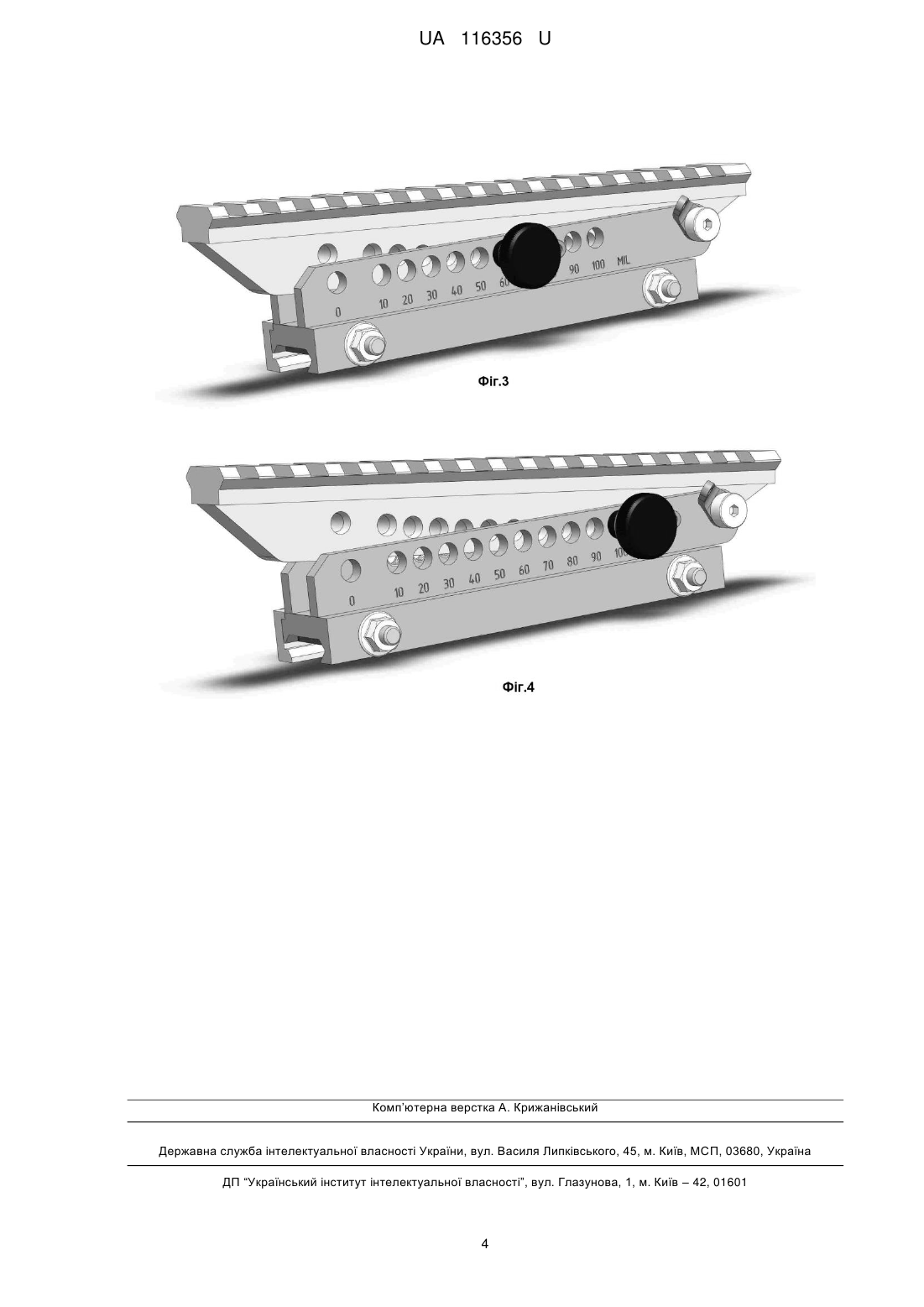

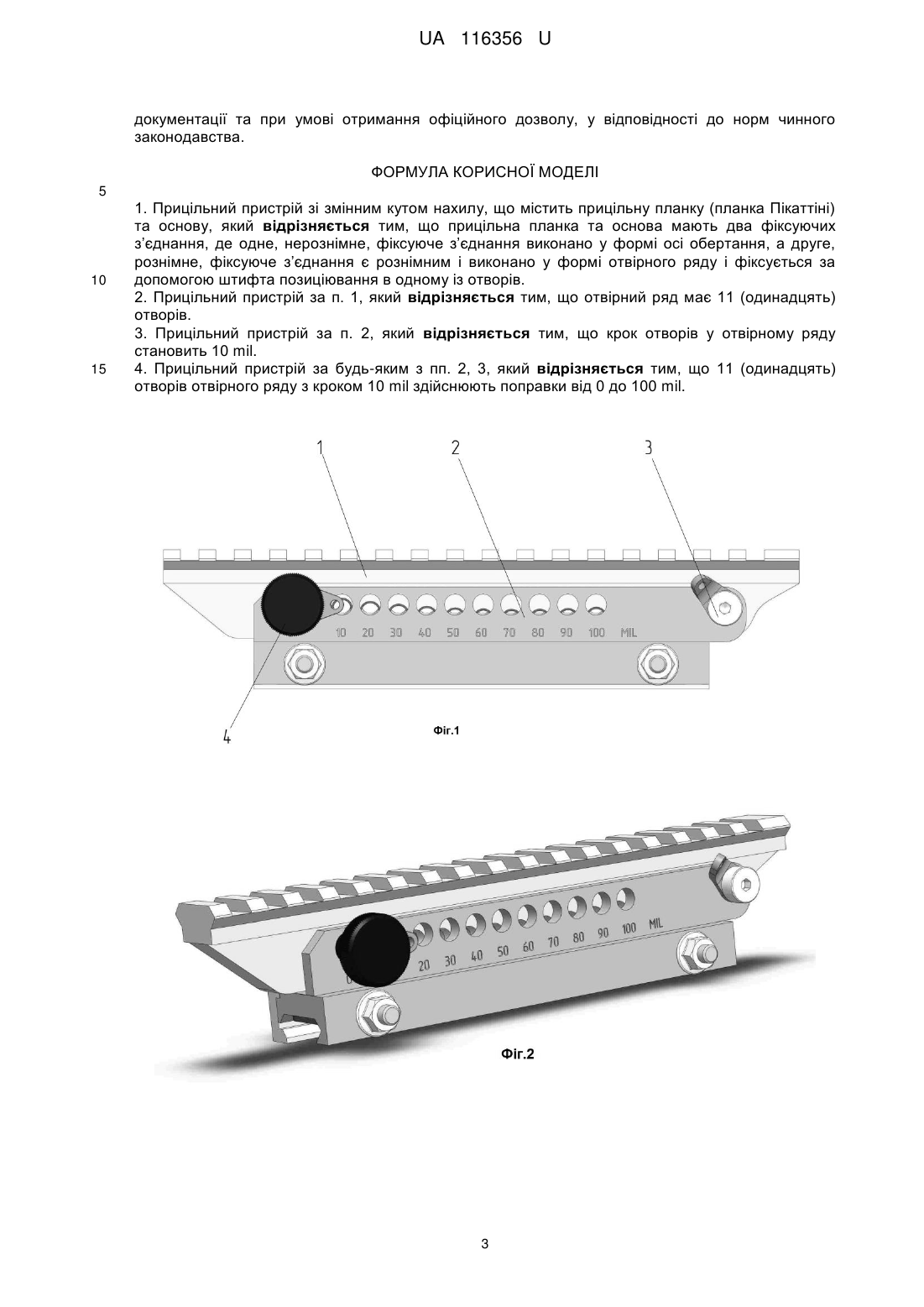

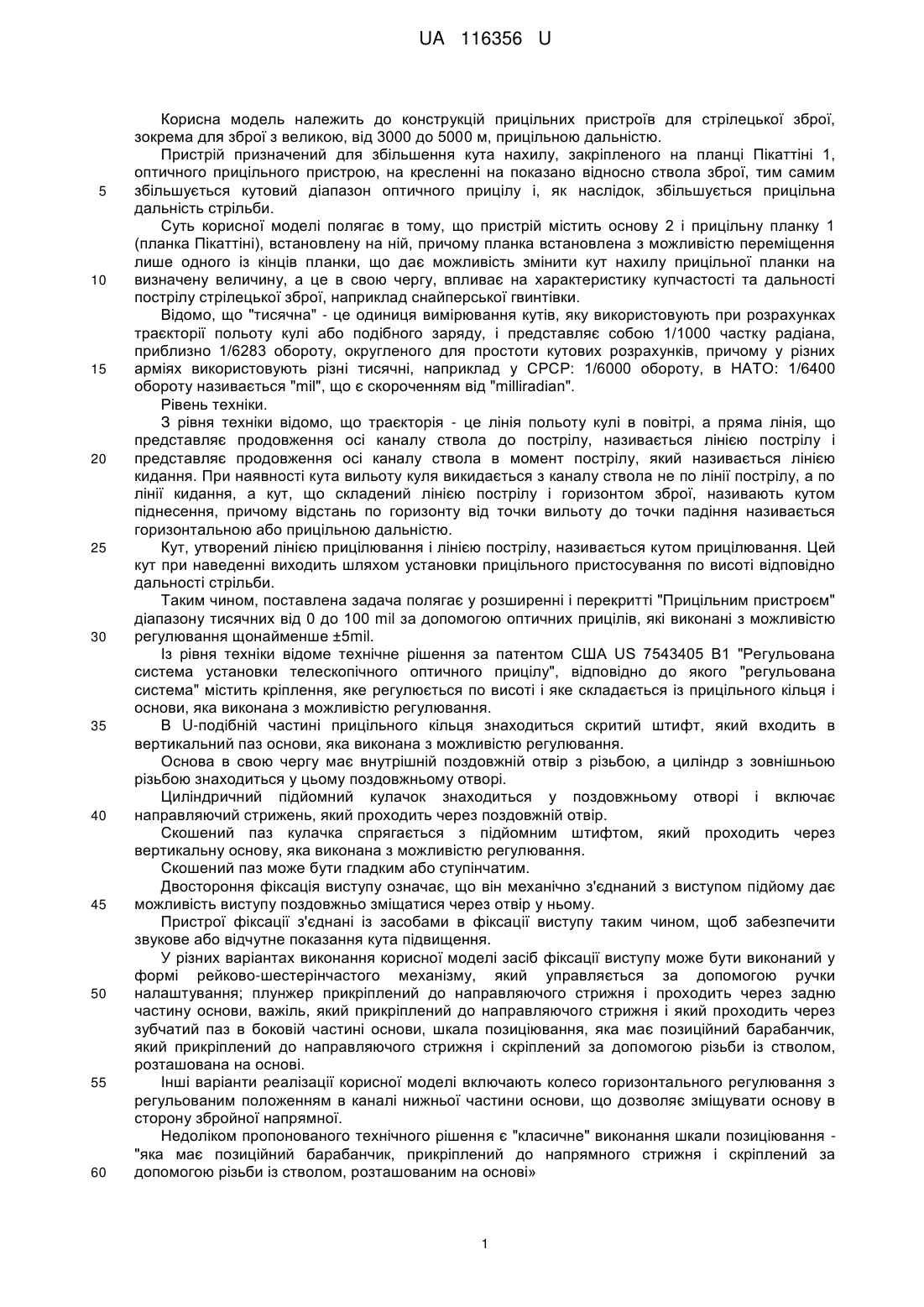

Реферат: Прицільний пристрій зі змінним кутом нахилу містить прицільну планку (планка Пікаттіні) та основу, що мають два фіксуючих з’єднання, де одне, нерознімне, фіксуюче з’єднання виконано у формі осі обертання. Друге, рознімне, фіксуюче з’єднання є рознімним і виконано у формі отвірного ряду і фіксується за допомогою штифта позиціювання в одному із отворів. UA 116356 U (12) UA 116356 U UA 116356 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкцій прицільних пристроїв для стрілецької зброї, зокрема для зброї з великою, від 3000 до 5000 м, прицільною дальністю. Пристрій призначений для збільшення кута нахилу, закріпленого на планці Пікаттіні 1, оптичного прицільного пристрою, на кресленні на показано відносно ствола зброї, тим самим збільшується кутовий діапазон оптичного прицілу і, як наслідок, збільшується прицільна дальність стрільби. Суть корисної моделі полягає в тому, що пристрій містить основу 2 і прицільну планку 1 (планка Пікаттіні), встановлену на ній, причому планка встановлена з можливістю переміщення лише одного із кінців планки, що дає можливість змінити кут нахилу прицільної планки на визначену величину, а це в свою чергу, впливає на характеристику купчастості та дальності пострілу стрілецької зброї, наприклад снайперської гвинтівки. Відомо, що "тисячна" - це одиниця вимірювання кутів, яку використовують при розрахунках траєкторії польоту кулі або подібного заряду, і представляє собою 1/1000 частку радіана, приблизно 1/6283 обороту, округленого для простоти кутових розрахунків, причому у різних арміях використовують різні тисячні, наприклад у СРСР: 1/6000 обороту, в НАТО: 1/6400 обороту називається "mil", що є скороченням від "milliradian". Рівень техніки. З рівня техніки відомо, що траєкторія - це лінія польоту кулі в повітрі, а пряма лінія, що представляє продовження осі каналу ствола до пострілу, називається лінією пострілу і представляє продовження осі каналу ствола в момент пострілу, який називається лінією кидання. При наявності кута вильоту куля викидається з каналу ствола не по лінії пострілу, а по лінії кидання, а кут, що складений лінією пострілу і горизонтом зброї, називають кутом піднесення, причому відстань по горизонту від точки вильоту до точки падіння називається горизонтальною або прицільною дальністю. Кут, утворений лінією прицілювання і лінією пострілу, називається кутом прицілювання. Цей кут при наведенні виходить шляхом установки прицільного пристосування по висоті відповідно дальності стрільби. Таким чином, поставлена задача полягає у розширенні і перекритті "Прицільним пристроєм" діапазону тисячних від 0 до 100 mil за допомогою оптичних прицілів, які виконані з можливістю регулювання щонайменше ±5mil. Із рівня техніки відоме технічне рішення за патентом США US 7543405 B1 "Регульована система установки телескопічного оптичного прицілу", відповідно до якого "регульована система" містить кріплення, яке регулюється по висоті і яке складається із прицільного кільця і основи, яка виконана з можливістю регулювання. В U-подібній частині прицільного кільця знаходиться скритий штифт, який входить в вертикальний паз основи, яка виконана з можливістю регулювання. Основа в свою чергу має внутрішній поздовжній отвір з різьбою, а циліндр з зовнішньою різьбою знаходиться у цьому поздовжньому отворі. Циліндричний підйомний кулачок знаходиться у поздовжньому отворі і включає направляючий стрижень, який проходить через поздовжній отвір. Скошений паз кулачка спрягається з підйомним штифтом, який проходить через вертикальну основу, яка виконана з можливістю регулювання. Скошений паз може бути гладким або ступінчатим. Двостороння фіксація виступу означає, що він механічно з'єднаний з виступом підйому дає можливість виступу поздовжньо зміщатися через отвір у ньому. Пристрої фіксації з'єднані із засобами в фіксації виступу таким чином, щоб забезпечити звукове або відчутне показання кута підвищення. У різних варіантах виконання корисної моделі засіб фіксації виступу може бути виконаний у формі рейково-шестерінчастого механізму, який управляється за допомогою ручки налаштування; плунжер прикріплений до направляючого стрижня і проходить через задню частину основи, важіль, який прикріплений до направляючого стрижня і який проходить через зубчатий паз в боковій частині основи, шкала позиціювання, яка має позиційний барабанчик, який прикріплений до направляючого стрижня і скріплений за допомогою різьби із стволом, розташована на основі. Інші варіанти реалізації корисної моделі включають колесо горизонтального регулювання з регульованим положенням в каналі нижньої частини основи, що дозволяє зміщувати основу в сторону збройної напрямної. Недоліком пропонованого технічного рішення є "класичне" виконання шкали позиціювання "яка має позиційний барабанчик, прикріплений до напрямного стрижня і скріплений за допомогою різьби із стволом, розташованим на основі» 1 UA 116356 U 5 10 15 20 25 30 35 40 45 50 55 "Класична" форма шкали позиціювання є більш складною при виготовленні і менш надійною при експлуатації, так як виготовлення потребує прецизійного обладнання для мікрометричних гвинтів і відповідно виникає потреба встановлення додаткового фіксатора положення, оскільки при пострілі під дією інерційних сил може бути пошкоджена різьба мікрометричних гвинтів. Найбільш близьким до технічного рішення, яке заявляється, за технічною суттю та технічним результатом, який бажано отримати, є патент РФ № 2215969. Кронштейн прицілу регульований, відповідно до якого кронштейн прицілу містить підставу і прицільну планку, встановлену на підставі з можливістю поздовжнього переміщення і змінює тим самим кут піднесення. Кронштейн прицілу оснащений стопорними гвинтами, встановленими на підставі. У прицільній планці є виконані як мінімум два поздовжніх паза, розташовані під кутом один до одного, при цьому стопорні гвинти проходять через поздовжні пази прицільної планки. Недоліками пропонованого технічного рішення є відсутність заздалегідь обчисленого крокового ряду кроковості для фіксації у "повздовжніх пазах", які розташовані під кутом один до одного, що робить конструкцію кронштейна "не стійкою" з точки зору точності визначення кута прицілювання. Перебуваючи наприклад в проміжному положенні, система прицільної планки має так званий миттєвий центр обертання, що визначається як точка перерізу нормалей, проведених через осі стопорних гвинтів. При пострілі під дією сил інерції відбувається переміщення планки, що впливає на точність пострілу. В основу корисної моделі поставлена задача удосконалення прицільного пристрою зі змінним кутом нахилу, який має прицільну планку (планка Пікаттіні) 1 та основу 2, згідно з корисною моделлю, прицільна планка та основа мають два фіксуючих з'єднання, де одне, нерознімне, фіксуюче з'єднання виконано у формі осі обертання 3, а друге, рознімне, фіксуюче з'єднання є рознімним і виконано у формі отвірного ряду і фіксується з допомогою штифта позиціювання 4 в одному із отворів. Прицільний пристрій зі змінним кутом нахилу характеризується тим, що отвірний ряд має 11 одинадцять отворів. Прицільний пристрій зі змінним кутом нахилу характеризується тим, що крок отвірного ряду становить 10 mil. Прицільний пристрій зі змінним кутом нахилу характеризується тим, що 11 одинадцять отворів отвірного ряду з кроком 10 mil здійснюють поправки від 0 до 100 mil. Таким чином, поставлена технічна задача полягає у синхронізації грубого механічного регулювання діапазону тисячних "прицільного пристрою" з тонким оптичним регулюванням діапазону тисячних "оптичного прицілу" з метою розширення та перекриття діапазону тисячних від 0 до 100 mil, для "оптичних прицілів", які виконані діапазоном регулювання щонайменше ±5mil. Промислова придатність. Прицільний пристрій зі змінним кутом нахилу за Фіг. 1, 2, 3, 4 має планку (планка Пікаттіні) 1, основу - 2, вісь обертання нерознімного шарнірного фіксуючого з'єднання - 3, штифт позиціонування рознімного фіксуючого з'єднання - 4. На Фіг. 2, 3, 4 наведена схема пристрою, та положення його частин при кутах нахилу 0, 60 та 100 mil мілірадіан. Прицільний пристрій зі змінним кутом нахилу працює наступним чином. Принцип дії оснований на зміні кута нахилу планки Пікаттіні 1 навколо осі обертання 3 відносно основи 2, шляхом переставлення штифта позиціонування в одинадцяти установочних отворах основи 2, а також суміщення отворів планки Пікаттіні 1 з відповідними установочними отворами основи 2, з наступним затягуванням гвинтової частини штифта позиціонування 4 відносно основи 2. Отвори у планці Пікаттіні 1 та установочні отвори основи 2 виконані таким чином, що при їх послідовному суміщенні навколо осі обертання 3 за допомогою штифта позиціонування 4 кут відхилення планки Пікаттіні 1 відносно основи 2 змінюється на 10 мілірадіан. За рахунок виконаних отворів цей кут може бути змінено від 0 на 10, 20, 30, 40, 50, 60, 70, 80, 90 та 100 mil мілірадіан. Виготовлення "Прицільного пристрою зі змінним кутом нахилу" включає наступні дії: - виготовлення планки (планка Пікаттіні) - 1 методом фрезерування із сплаву Д16Т; - виготовлення основи - 2 методом фрезерування із сталі марки 40Х; - виготовлення осі обертання нерознімного фіксуючого з'єднання - 3 методом точіння на токарному станку з наступною термообробкою; - виготовлення штифта позиціонування рознімного фіксуючого з'єднання - 4 із сталі марки 45 40Х методом точіння з наступним термічним закалюванням. Прицільний пристрій зі змінним кутом нахилу для введення поправок від 0 до 100 mil з кроком 10 mil можна використовувати для будь-якої зброї, оснащеної планкою Пікаттіні, при умові дотримання відповідності до проектно-конструкторської, технологічної та іншої 2 UA 116356 U документації та при умові отримання офіційного дозволу, у відповідності до норм чинного законодавства. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Прицільний пристрій зі змінним кутом нахилу, що містить прицільну планку (планка Пікаттіні) та основу, який відрізняється тим, що прицільна планка та основа мають два фіксуючих з’єднання, де одне, нерознімне, фіксуюче з’єднання виконано у формі осі обертання, а друге, рознімне, фіксуюче з’єднання є рознімним і виконано у формі отвірного ряду і фіксується за допомогою штифта позиціювання в одному із отворів. 2. Прицільний пристрій за п. 1, який відрізняється тим, що отвірний ряд має 11 (одинадцять) отворів. 3. Прицільний пристрій за п. 2, який відрізняється тим, що крок отворів у отвірному ряду становить 10 mil. 4. Прицільний пристрій за будь-яким з пп. 2, 3, який відрізняється тим, що 11 (одинадцять) отворів отвірного ряду з кроком 10 mil здійснюють поправки від 0 до 100 mil. 3 UA 116356 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
