Пристрій для навивання стрічки в спіраль на ребро із змінним кутом підняття гвинтової лінії

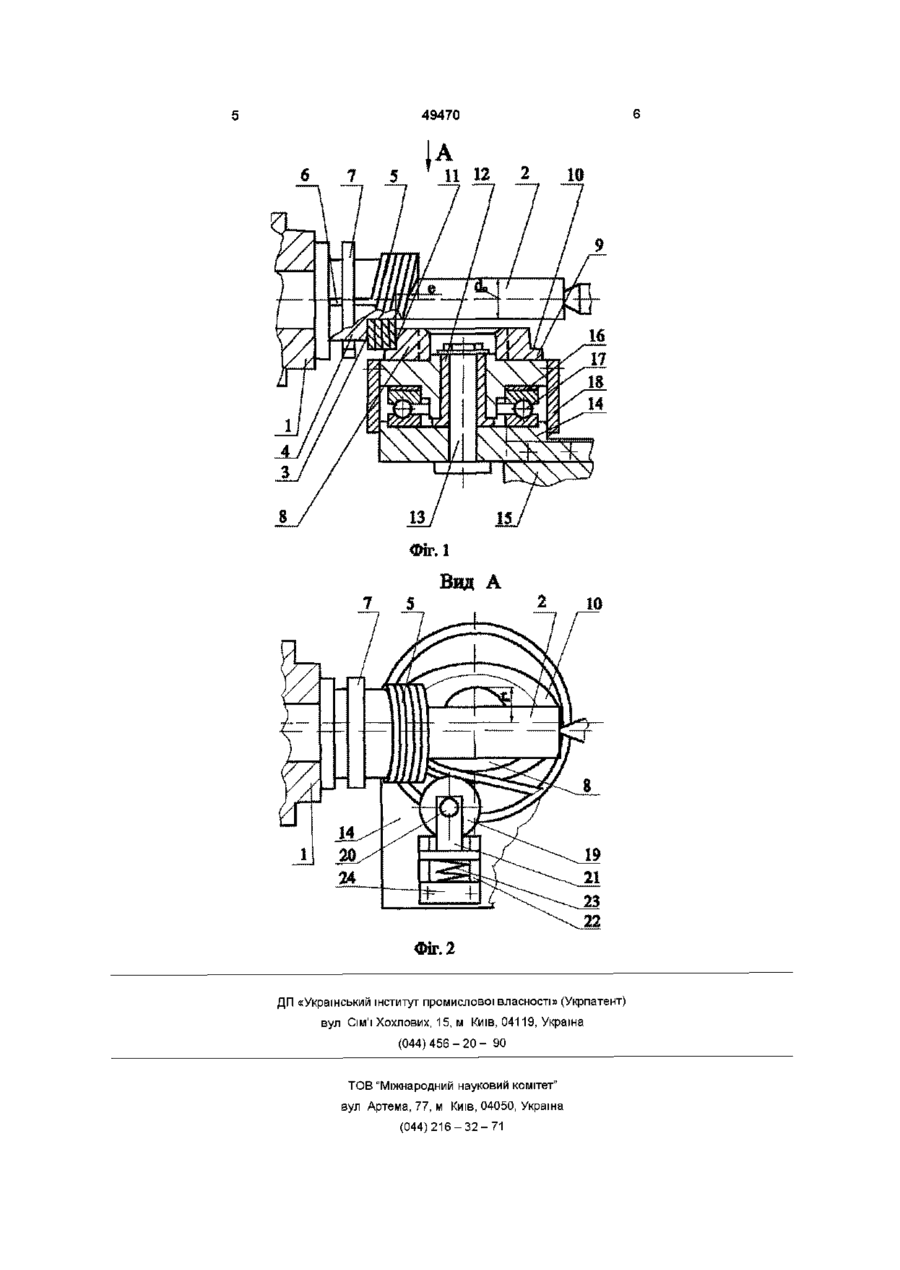

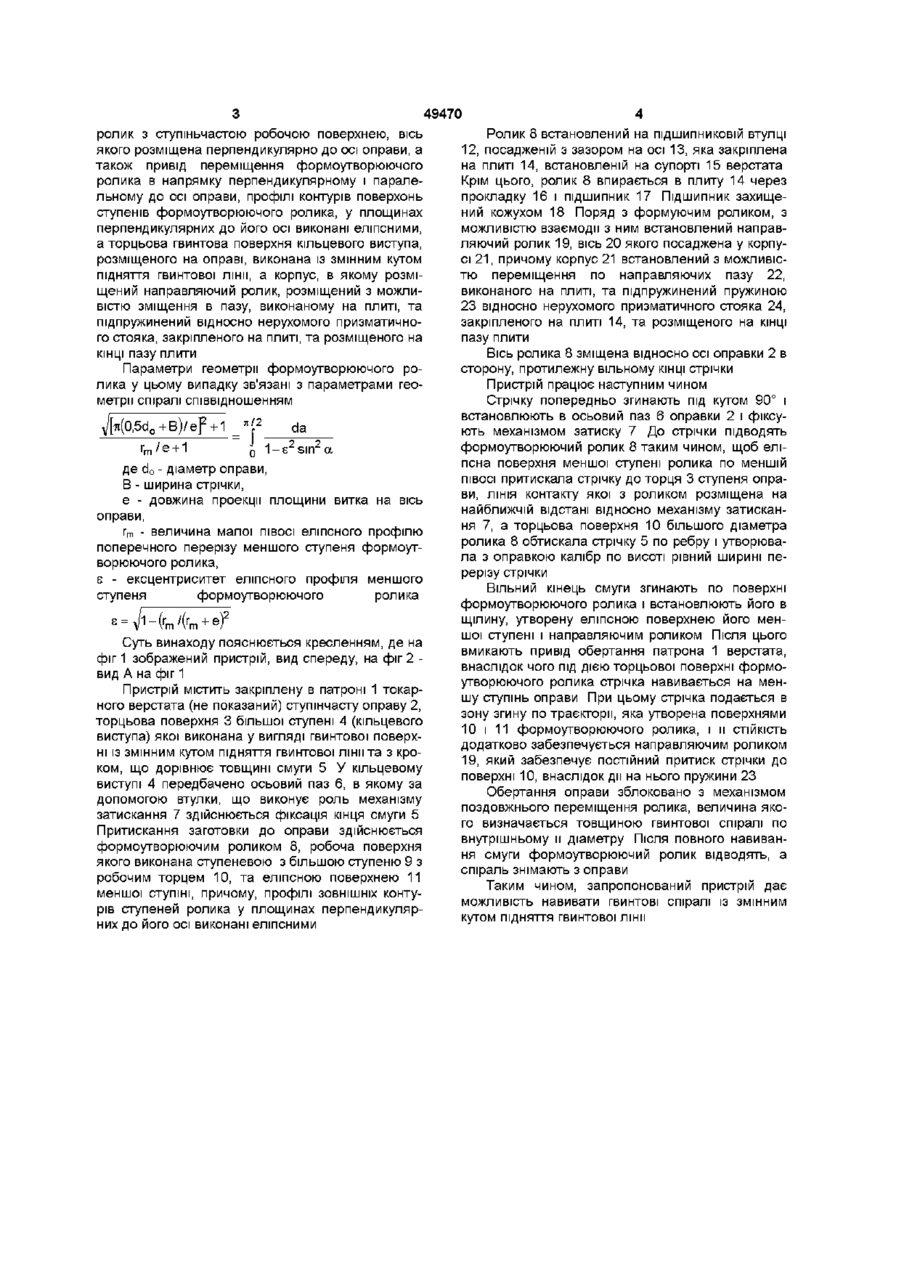

Пристрій для навивання стрічки в спіраль на ребро із змінним кутом підняття гвинтової лінії, який містить оправу з кільцевим виступом, торцева поверхня якого виконана у вигляді гвинтової поверхні, та приводом обертання, пристосування для затиску переднього кінця стрічки на оправі, напрямний ролик для стрічки, встановлений на осі, розміщеній у корпусі, який встановлений на плиті, та формоутворюючий ролик з ступінчастою робочою поверхнею, вісь якого розміщена перпендикулярно до осі оправи, а також привід переміщення формоутворюючого ролика в напрямку, перпендикулярному і паралельному до осі оправи, який відрізняється тим, що профілі контурів поверхонь ступенів формоутворюючого ролика у площинах, перпендикулярних до його осі, виконані еліпсними, а торцева гвинтова поверхня кільцевого виступу, розміщеного на оправі, виконана із змінним кутом підняття гвинтової лінії, а корпус, в якому розміщений напрямний ролик, розміщений з можливістю зміщення в пазу, виконаному на плиті, та підпружинений відносно нерухомого призматичного стояка, закріпленого на плиті та розміщеного на КІНЦІ пазу плити, причому параметри геометрії формоутворюючого ролика зв'язані з параметрами геометрії виконуваної спіралі співвідношенням Винахід відноситься до обробки металів тиском і може використовуватись в машинобудівній і приладобудівній промисловості при виробництві спіралей шнеків Відомий пристрій для навивання стрічки в спіраль на ребро, який містить оправу з кільцевим виступом, торцьова поверхня якого виконана у вигляді гвинтової поверхні, та приводом обертання, пристосування для затиску переднього кінця стрічки на оправі, направляючий ролик для стрічки, встановлений на осі, розміщеній у корпусі, який встановлений на плиті, та формоутворюючий ролик з ступеневою робочою поверхнею, вісь якого розміщена перпендикулярно до осі оправи, а також привід переміщення формоутворюючого ролика в напрямку перпендикулярному і паралельному до осі оправи (див а с СРСР № 1225642 кл В 21 D 11/06 Бюл №15, 1986) Недоліком такого технічного рішення є неможливість виготовлення спіралей із змінним кутом |2 rm/e 1 — = я/2 da J 0 1-є Sin a де d0 - діаметр оправи, В - ширина стрічки, є - довжина проекції площини витка на вісь оправи, гт - величина малої ПІВОСІ еліпсного профілю поперечного перерізу меншого ступеня формоутворюючого ролика, є - ексцентриситет еліпсного профілю меншого ступеня формоутворюючого ролика = і П - гп О ПІДНЯТТЯ ГВИНТОВОЇ ЛІНИ В основу винаходу поставлено завдання розширення технологічних можливостей, внаслідок створення пристрою для навивання спіралей із змінним кутом підняття гвинтової лінії, шляхом того, що в пристрої, який містить оправу з кільцевим виступом, торцьова поверхня якого виконана у вигляді гвинтової поверхні, та приводом обертання, пристосування для затиску переднього кінця стрічки на оправі, направляючий ролик для стрічки, встановлений на осі, розміщеній у корпусі, який встановлений на плиті, та формоутворюючий 49470 ролик з ступіньчастою робочою поверхнею, вісь якого розміщена перпендикулярно до осі оправи, а також привід переміщення формоутворюючого ролика в напрямку перпендикулярному і паралельному до осі оправи, профілі контурів поверхонь ступенів формоутворюючого ролика, у площинах перпендикулярних до його осі виконані еліпсними, а торцьова гвинтова поверхня кільцевого виступа, розміщеного на оправі, виконана із змінним кутом підняття гвинтової лінії, а корпус, в якому розміщений направляючий ролик, розміщений з можливістю зміщення в пазу, виконаному на плиті, та підпружинений відносно нерухомого призматичного стояка, закріпленого на плиті, та розміщеного на КІНЦІ пазу плити Параметри геометрії формоутворюючого ролика у цьому випадку зв'язані з параметрами геометри спіралі співвідношенням da r m /e + 1 1-s 2 sm 2 a де d 0 - діаметр оправи, В - ширина стрічки, є - довжина проекції площини витка на вісь оправи, rm - величина малої ПІВОСІ еліпсного профілю поперечного перерізу меншого ступеня формоутворюючого ролика, s - ексцентриситет еліпсного профіля меншого ступеня формоутворюючого ролика Суть винаходу пояснюється кресленням, де на фіг 1 зображений пристрій, вид спереду, на фіг 2 вид А на фіг 1 Пристрій містить закріплену в патроні 1 токарного верстата (не показаний) ступінчасту оправу 2, торцьова поверхня 3 більшої ступені 4 (кільцевого виступа) якої виконана у вигляді гвинтової поверхні із змінним кутом підняття гвинтової лінії та з кроком, що дорівнює товщині смуги 5 У кільцевому виступі 4 передбачено осьовий паз 6, в якому за допомогою втулки, що виконує роль механізму затискання 7 здійснюється фіксація кінця смуги 5 Притискання заготовки до оправи здійснюється формоутворюючим роликом 8, робоча поверхня якого виконана ступеневою з більшою ступеню 9 з робочим торцем 10, та еліпсною поверхнею 11 меншої ступіні, причому, профілі ЗОВНІШНІХ контурів ступеней ролика у площинах перпендикулярних до його осі виконані еліпсними Ролик 8 встановлений на ПІДШИПНИКОВІЙ втулці 12, посадженій з зазором на осі 13, яка закріплена на плиті 14, встановленій на супорті 15 верстата Крім цього, ролик 8 впирається в плиту 14 через прокладку 16 і підшипник 17 Підшипник захищений кожухом 18 Поряд з формуючим роликом, з можливістю взаємодії з ним встановлений направляючий ролик 19, вісь 20 якого посаджена у корпусі 21, причому корпус 21 встановлений з можливістю переміщення по направляючих пазу 22, виконаного на плиті, та підпружинений пружиною 23 відносно нерухомого призматичного стояка 24, закріпленого на плиті 14, та розміщеного на КІНЦІ пазу плити Вісь ролика 8 зміщена відносно осі оправки 2 в сторону, протилежну вільному КІНЦІ стрічки Пристрій працює наступним чином Стрічку попередньо згинають під кутом 90° і встановлюють в осьовий паз 6 оправки 2 і фіксують механізмом затиску 7 До стрічки підводять формоутворюючий ролик 8 таким чином, щоб еліпсна поверхня меншої ступені ролика по меншій ПІВОСІ притискала стрічку до торця 3 ступеня оправи, ЛІНІЯ контакту якої з роликом розміщена на найближчій відстані відносно механізму затискання 7, а торцьова поверхня 10 більшого діаметра ролика 8 обтискала стрічку 5 по ребру і утворювала з оправкою калібр по висоті рівний ширині перерізу стрічки Вільний кінець смуги згинають по поверхні формоутворюючого ролика і встановлюють його в щілину, утворену еліпсною поверхнею його меншої ступені і направляючим роликом Після цього вмикають привід обертання патрона 1 верстата, внаслідок чого під дією торцьової поверхні формоутворюючого ролика стрічка навивається на меншу ступінь оправи При цьому стрічка подається в зону згину по траєкторії, яка утворена поверхнями 10 і 11 формоутворюючого ролика, і и СТІЙКІСТЬ додатково забезпечується направляючим роликом 19, який забезпечує постійний притиск стрічки до поверхні 10, внаслідок дії на нього пружини 23 Обертання оправи зблоковано з механізмом поздовжнього переміщення ролика, величина якого визначається товщиною гвинтової спіралі по внутрішньому и діаметру Після повного навивання смуги формоутворюючий ролик відводять, а спіраль знімають з оправи Таким чином, запропонований пристрій дає можливість навивати гвинтові спіралі із змінним кутом підняття гвинтової лінії 49470 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
