Опромінююча установка із змінним кутом нахилу опромінювача
Номер патенту: 43158
Опубліковано: 15.11.2001
Автори: Воркун Сергій Володимирович, Андрійчук Володимир Андрійович
Формула / Реферат
Опромінююча установка із змінним кутом нахилу опромінювача, що включає джерело світла, відбивач та пристрій для забезпечення переривчастого опромінення, до складу якого входить електропривід, направляюча штанга, з'єднана з валом електроприводу, та вантаж, закріплений на штанзі з можливістю переміщення вздовж неї, яка відрізняється тим, що пристрій для забезпечення переривчастого опромінення оснащений додатковим нерухомим вантажем, який встановлено з можливістю фіксованої зміни положення відносно осі пристрою.
Текст

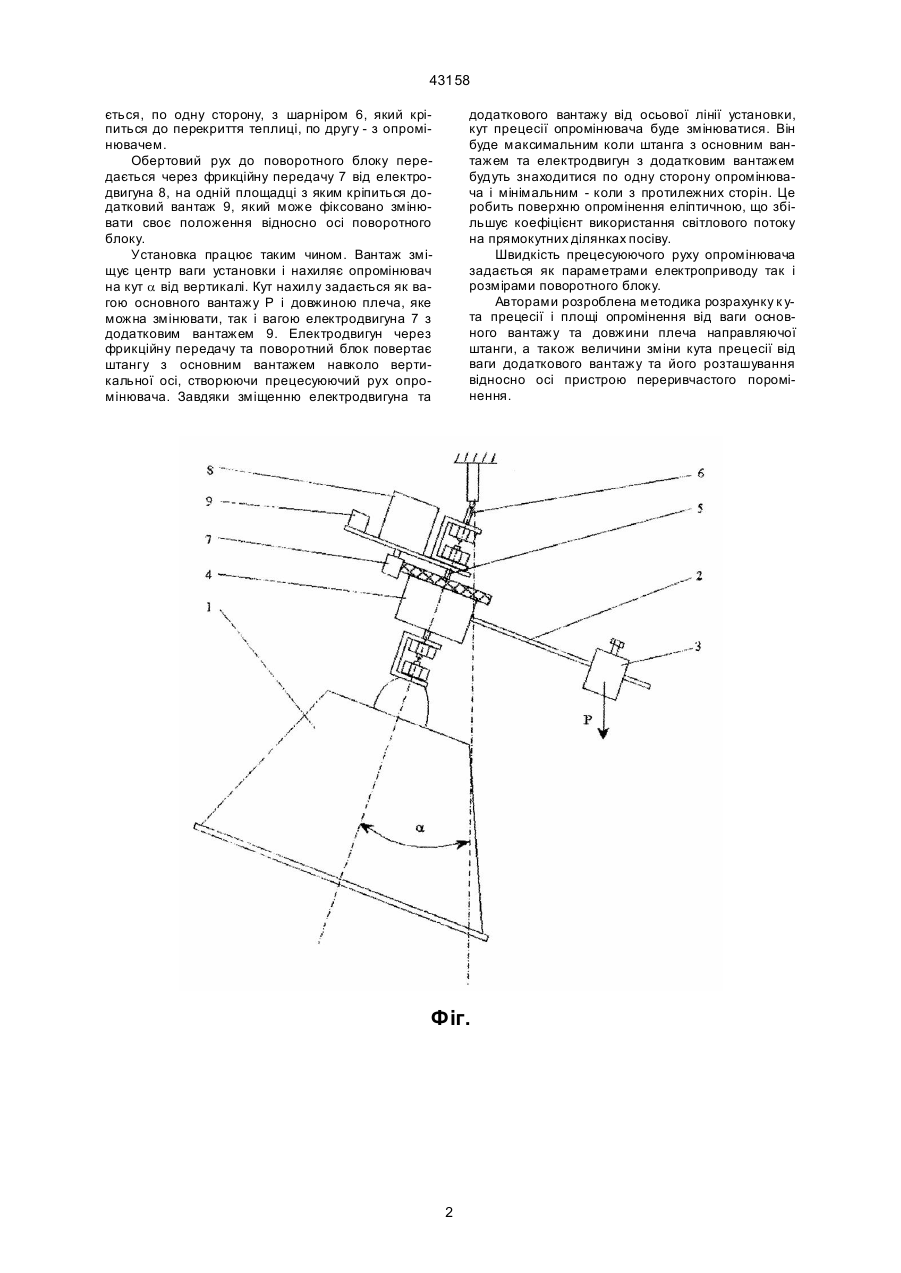

Опромінююча установка із змінним кутом нахилу опромінювача, що включає джерело світла, 43158 ється, по одну сторону, з шарніром 6, який кріпиться до перекриття теплиці, по другу - з опромінювачем. Обертовий рух до поворотного блоку передається через фрикційну передачу 7 від електродвигуна 8, на одній площадці з яким кріпиться додатковий вантаж 9, який може фіксовано змінювати своє положення відносно осі поворотного блоку. Установка працює таким чином. Вантаж зміщує центр ваги установки і нахиляє опромінювач на кут a від вертикалі. Кут нахилу задається як вагою основного вантажу Р і довжиною плеча, яке можна змінювати, так і вагою електродвигуна 7 з додатковим вантажем 9. Електродвигун через фрикційну передачу та поворотний блок повертає штангу з основним вантажем навколо вертикальної осі, створюючи прецесуюючий рух опромінювача. Завдяки зміщенню електродвигуна та додаткового вантажу від осьової лінії установки, кут прецесії опромінювача буде змінюватися. Він буде максимальним коли штанга з основним вантажем та електродвигун з додатковим вантажем будуть знаходитися по одну сторону опромінювача і мінімальним - коли з протилежних сторін. Це робить поверхню опромінення еліптичною, що збільшує коефіцієнт використання світлового потоку на прямокутних ділянках посіву. Швидкість прецесуюючого руху опромінювача задається як параметрами електроприводу так і розмірами поворотного блоку. Авторами розроблена методика розрахунку к ута прецесії і площі опромінення від ваги основного вантажу та довжини плеча направляючої штанги, а також величини зміни кута прецесії від ваги додаткового вантажу та його розташування відносно осі пристрою переривчастого поромінення. Фіг. 2 43158 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюIrradiation plant with variable angle of irradiator inclination
Автори англійськоюAndriichuk Volodymyr Andriiovych, Vorkun Serhii Volodymyrovych
Назва патенту російськоюОблучающая установка с переменным углом наклона облучателя
Автори російськоюАндрийчук Владимир Андреевич, Воркун Сергей Владимирович
МПК / Мітки
МПК: A01G 9/26
Мітки: опромінююча, нахилу, кутом, опромінювача, змінним, установка
Код посилання
<a href="https://ua.patents.su/3-43158-oprominyuyucha-ustanovka-iz-zminnim-kutom-nakhilu-oprominyuvacha.html" target="_blank" rel="follow" title="База патентів України">Опромінююча установка із змінним кутом нахилу опромінювача</a>
