Освітлювальний пристрій

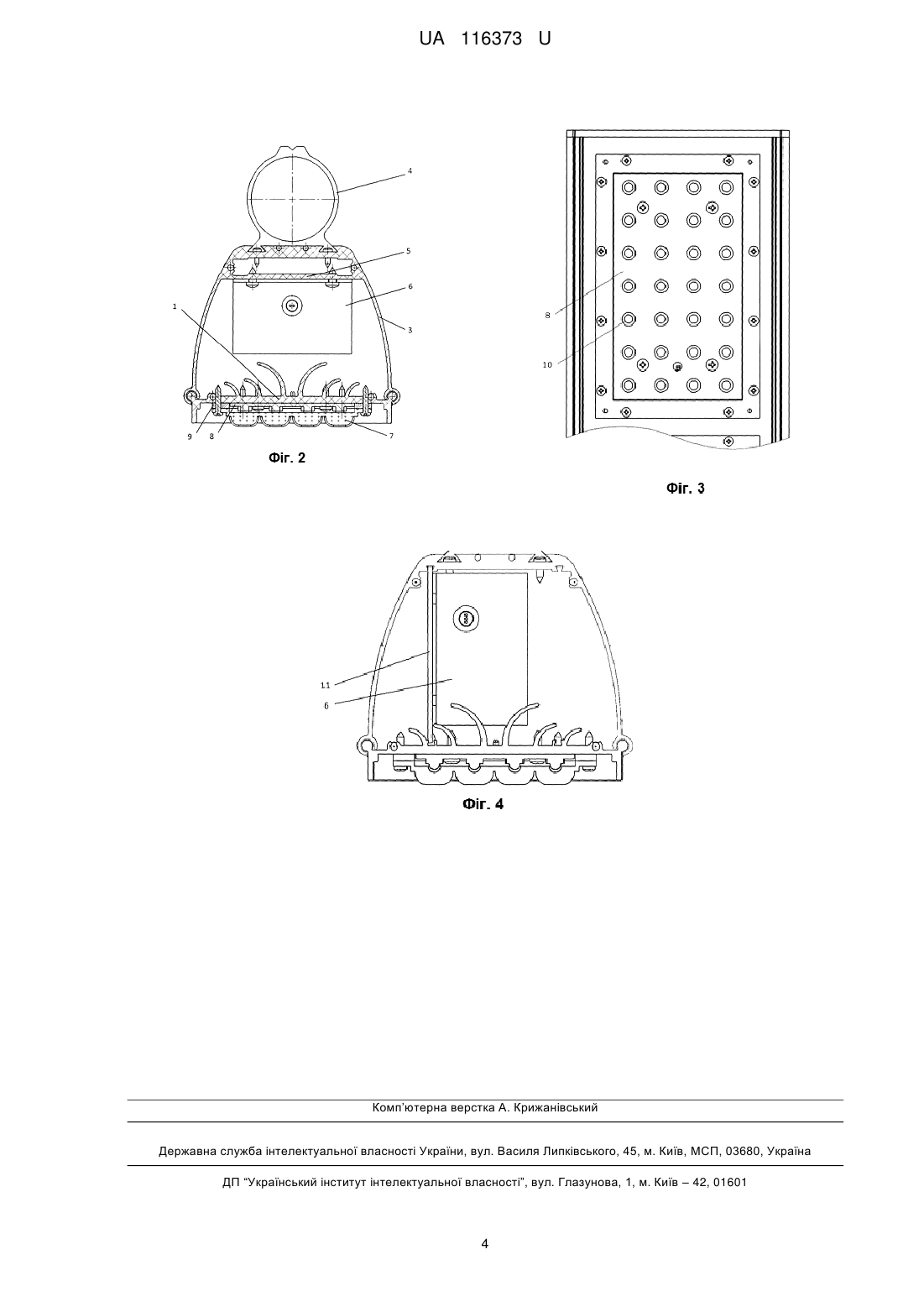

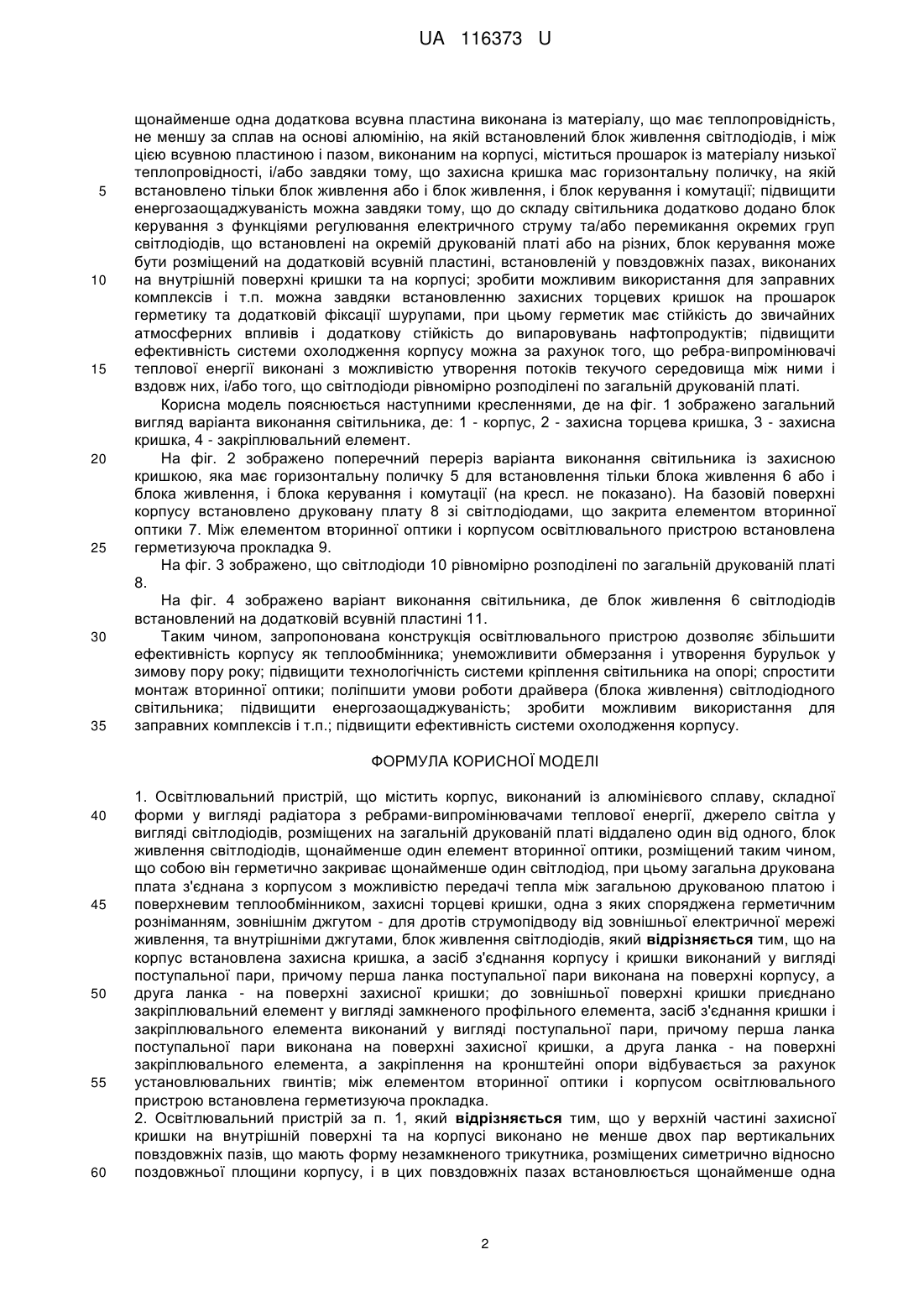

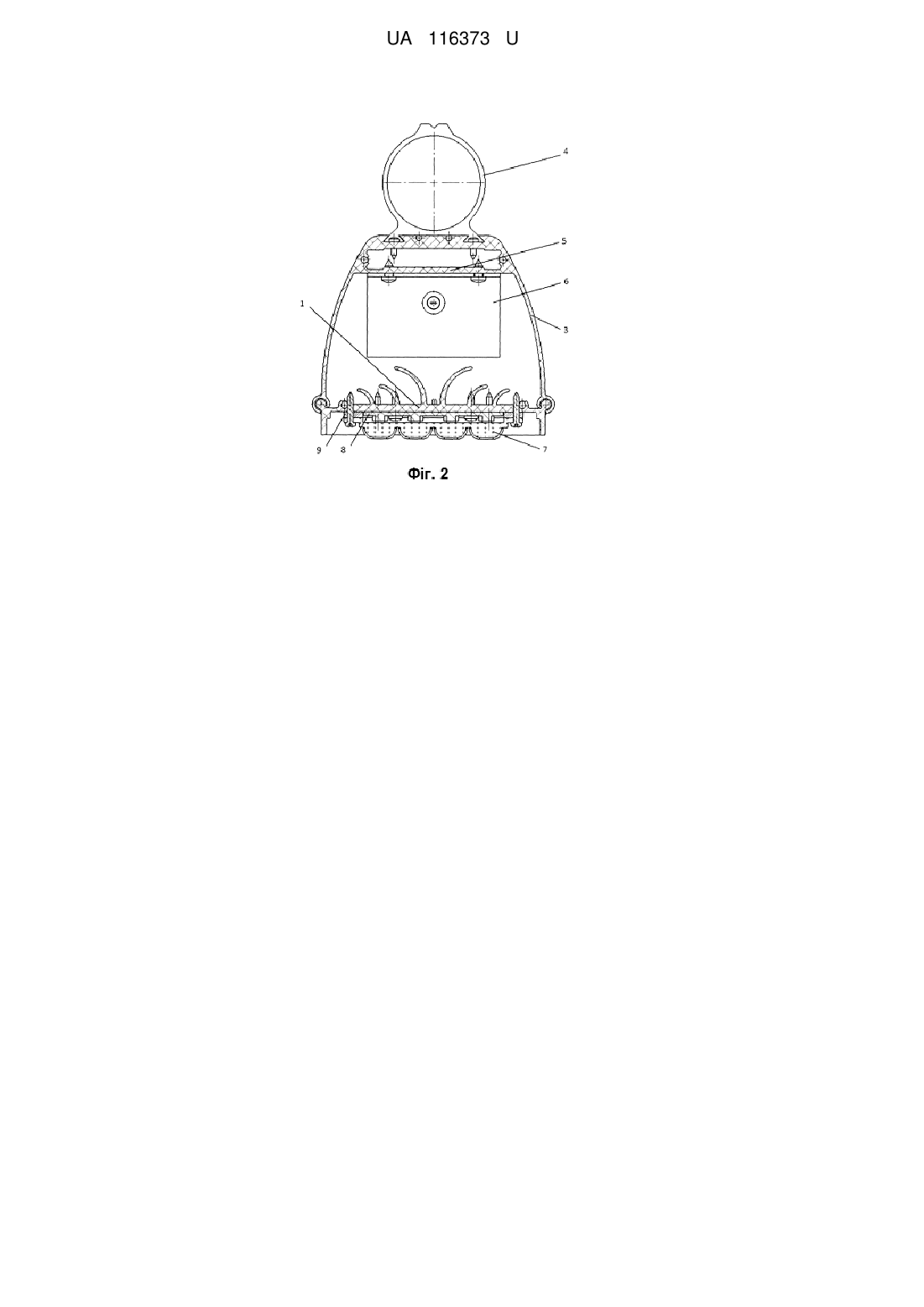

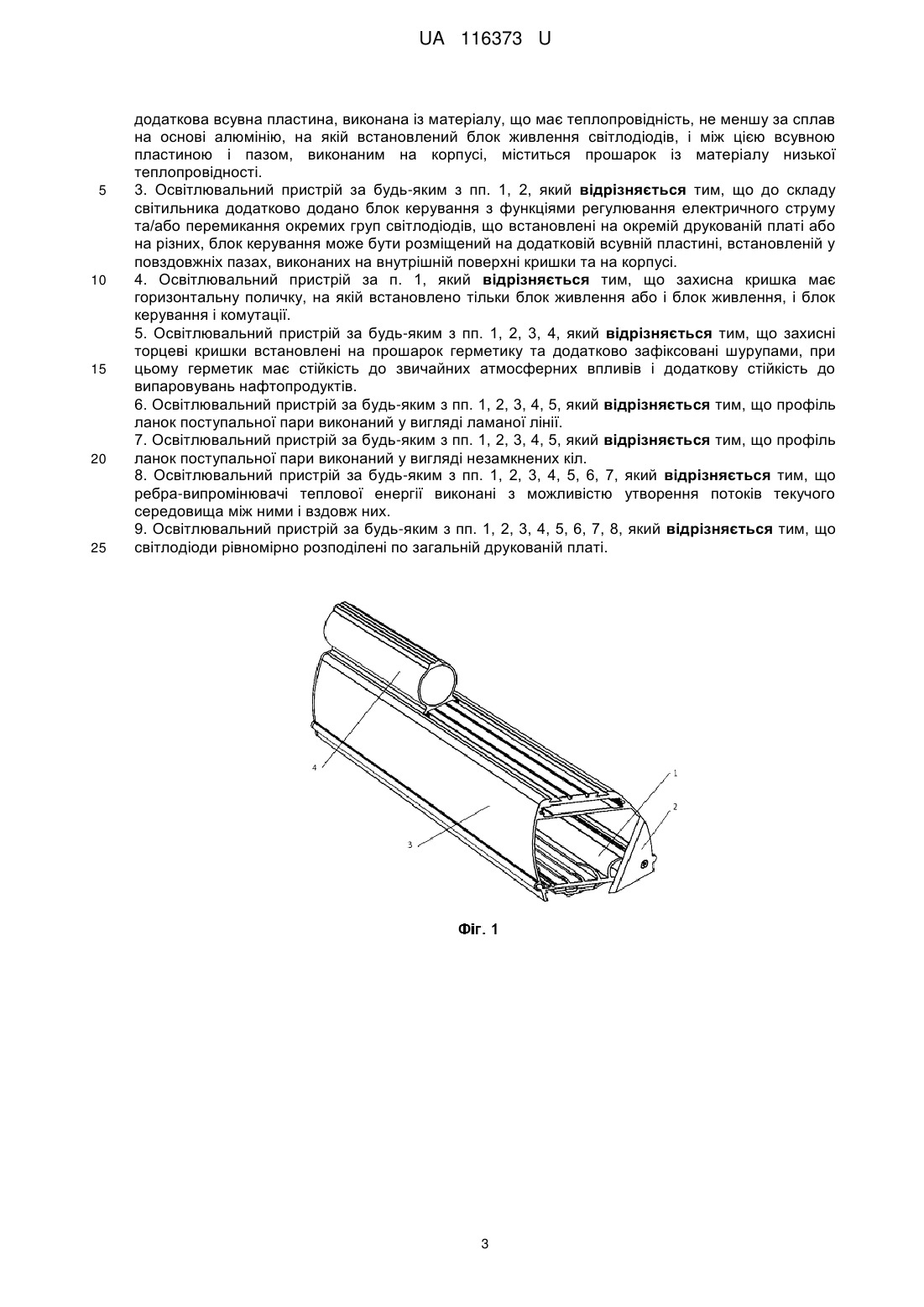

Реферат: Освітлювальний пристрій містить корпус, виконаний із алюмінієвого сплаву, складної форми у вигляді радіатора з ребрами-випромінювачами теплової енергії, джерело світла у вигляді світлодіодів, розміщених на загальній друкованій платі віддалено один від одного, блок живлення світлодіодів, щонайменше один елемент вторинної оптики, розміщений таким чином, що собою він герметично закриває щонайменше один світлодіод, при цьому загальна друкована плата з'єднана з корпусом з можливістю передачі тепла між загальною друкованою платою і поверхневим теплообмінником, захисні торцеві кришки, одна з яких споряджена герметичним розніманням, зовнішнім джгутом - для дротів струмопідводу від зовнішньої електричної мережі живлення, та внутрішніми джгутами, блок живлення світлодіодів. На корпус встановлена захисна кришка, а засіб з'єднання корпусу і кришки виконаний у вигляді поступальної пари, причому перша ланка поступальної пари виконана на поверхні корпусу, а друга ланка - на поверхні захисної кришки; до зовнішньої поверхні кришки приєднано закріплювальний елемент у вигляді замкненого профільного елемента, засіб з'єднання кришки і закріплювального елемента виконаний у вигляді поступальної пари, причому перша ланка поступальної пари виконана на поверхні захисної кришки, а друга ланка - на поверхні закріплювального елемента, а закріплення на кронштейні опори відбувається за рахунок установлювальних гвинтів; між елементом вторинної оптики і корпусом освітлювального пристрою встановлена герметизуюча прокладка. UA 116373 U (54) ОСВІТЛЮВАЛЬНИЙ ПРИСТРІЙ UA 116373 U UA 116373 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електротехніки, зокрема до світлотехніки для зовнішнього застосування - до освітлювачів для нерухомого встановлення з застосуванням довготермінових напівпровідникових джерел світла. Корисна модель може бути використана при проектуванні та виготовленні світлодіодних освітлювачів з радіаторами, як несучих корпусів освітлювачів. Відомий також освітлювальний пристрій (UA 94169), що містить базовий світлодіодний модуль, виконаний з можливістю закріплення на окремій опорі, та щонайменше один додатковий світлодіодний модуль і засіб з'єднання корпусів згаданих модулів між собою. Корпуси модулів виготовлені методом екструзії та мають внутрішню та зовнішню циліндричні поверхні, а засіб з'єднання корпусів виконаний у вигляді поступальної пари. При цьому перша ланка поступальної пари виконана на поверхні корпусу закріпленого модуля, а друга ланка - на поверхні корпусу додаткового модуля. Відомий і найбільш близький за суттю, наприклад, із публікації UA 85177 світильник світлодіодний, що містить корпус, виконаний із алюмінієвого сплаву, складної форми у вигляді радіатора з ребрами-випромінювачами теплової енергії, зовнішній контур поперечного перерізу якого з радіальними елементами вписаний у коло відповідного діаметра, джерело світла у вигляді світлодіодної лінійки, захисний оптично прозорий екран, захисні торцеві кришки, одна з яких споряджена герметичним розніманням, зовнішнім джгутом - для дротів струмопідводу від зовнішньої електричної мережі живлення, та внутрішніми джгутами, клемної колодки. Корпус виконаний у формі сегмента, ребра-випромінювачі на зовнішній поверхні виконані у вигляді елементів кріплення типу ластівчина хвоста, які розміщені рівномірно по зовнішній поверхні корпусу, профіль корпусу виконаний з внутрішньою горизонтальною полицею у нижній частині профілю, яка розділяє внутрішній простір корпусу на верхню (закриту) та нижню (відкриту) частини. Такі технічні вирішення мають декілька недоліків, які пов'язані із: зменшенням ефективності корпусу як теплообмінника, за рахунок забруднення ребер-випромінювачів і, таким чином, зниженням довговічності і енергоефективності світлодіодів; можливістю обмерзання і утворення бурульок у зимову пору року; недостатньою технологічністю системи кріплення світильнику на опорі; ускладненістю монтажу вторинної оптики; погіршенням умов роботи драйверу (блоку живлення) світлодіодного світильника за рахунок того, що теплові потоки, передані безпосередньо від світлодіодних плат до корпусу далі практично без перешкод передаються драйверу світильника; недостатньою енергозаощаджуваністю через неможливість або ускладненість регулювання світлового потоку; неможливістю використання для заправних комплексів і т.п. за рахунок недостатньої стійкості до випаровувань нафтопродуктів; недостатньо ефективною системою охолодження корпусу через неможливість напрямляти потоки текучого середовища вздовж ребер-випромінювачів теплової енергії або використання друкованих плат із нерегламентованим розміщенням світлодіодів на їх поверхні. В основу корисної моделі поставлено задачу: збільшити ефективність корпусу як теплообмінника; унеможливити обмерзання і утворення бурульок у зимову пору року; підвищити технологічність системи кріплення світильнику на опорі; спростити монтаж вторинної оптики; поліпшити умови роботи драйвера (блока живлення) світлодіодного світильника; підвищити енергозаощаджуваність; зробити можливим використання для заправних комплексів і т.п.; підвищити ефективність системи охолодження корпусу. Поставлені задачі вирішується за рахунок наступних рішень: збільшити ефективність корпусу як теплообмінника і унеможливити обмерзання і утворення бурульок у зимову пору року можна за рахунок того, що на корпус встановлена захисна кришка, а засіб з'єднання корпусу і кришки виконаний у вигляді поступальної пари, причому перша ланка поступальної пари виконана на поверхні корпусу, а друга ланка - на поверхні захисної кришки; підвищити технологічність системи кріплення світильнику на опорі можна за рахунок того, що до зовнішньої поверхні кришки приєднано закріплювальний елемент у вигляді замкненого профільного елемента, засіб з'єднання кришки і закріплювального елемента виконаний у вигляді поступальної пари, причому перша ланка поступальної пари виконана на поверхні захисної кришки, а друга ланка - на поверхні закріплювального елемента, а закріплення на кронштейні опори відбувається за рахунок установлювальних гвинтів; спростити монтаж вторинної оптики можна завдяки тому, що між елементом вторинної оптики і корпусом освітлювального пристрою встановлена герметизуюча прокладка; поліпшити умови роботи драйвера (блока живлення) світлодіодного світильника можна за рахунок того, що у верхній частині захисної кришки на внутрішній поверхні та на корпусі виконано не менше двох пар вертикальних повздовжніх пазів, що мають форму незамкненого трикутника, розміщених симетрично відносно поздовжньої площини корпусу і в цих повздовжніх пазах встановлюється 1 UA 116373 U 5 10 15 20 25 30 35 щонайменше одна додаткова всувна пластина виконана із матеріалу, що має теплопровідність, не меншу за сплав на основі алюмінію, на якій встановлений блок живлення світлодіодів, і між цією всувною пластиною і пазом, виконаним на корпусі, міститься прошарок із матеріалу низької теплопровідності, і/або завдяки тому, що захисна кришка мас горизонтальну поличку, на якій встановлено тільки блок живлення або і блок живлення, і блок керування і комутації; підвищити енергозаощаджуваність можна завдяки тому, що до складу світильника додатково додано блок керування з функціями регулювання електричного струму та/або перемикання окремих груп світлодіодів, що встановлені на окремій друкованій платі або на різних, блок керування може бути розміщений на додатковій всувній пластині, встановленій у повздовжніх пазах, виконаних на внутрішній поверхні кришки та на корпусі; зробити можливим використання для заправних комплексів і т.п. можна завдяки встановленню захисних торцевих кришок на прошарок герметику та додатковій фіксації шурупами, при цьому герметик має стійкість до звичайних атмосферних впливів і додаткову стійкість до випаровувань нафтопродуктів; підвищити ефективність системи охолодження корпусу можна за рахунок того, що ребра-випромінювачі теплової енергії виконані з можливістю утворення потоків текучого середовища між ними і вздовж них, і/або того, що світлодіоди рівномірно розподілені по загальній друкованій платі. Корисна модель пояснюється наступними кресленнями, де на фіг. 1 зображено загальний вигляд варіанта виконання світильника, де: 1 - корпус, 2 - захисна торцева кришка, 3 - захисна кришка, 4 - закріплювальний елемент. На фіг. 2 зображено поперечний переріз варіанта виконання світильника із захисною кришкою, яка має горизонтальну поличку 5 для встановлення тільки блока живлення 6 або і блока живлення, і блока керування і комутації (на кресл. не показано). На базовій поверхні корпусу встановлено друковану плату 8 зі світлодіодами, що закрита елементом вторинної оптики 7. Між елементом вторинної оптики і корпусом освітлювального пристрою встановлена герметизуюча прокладка 9. На фіг. 3 зображено, що світлодіоди 10 рівномірно розподілені по загальній друкованій платі 8. На фіг. 4 зображено варіант виконання світильника, де блок живлення 6 світлодіодів встановлений на додатковій всувній пластині 11. Таким чином, запропонована конструкція освітлювального пристрою дозволяє збільшити ефективність корпусу як теплообмінника; унеможливити обмерзання і утворення бурульок у зимову пору року; підвищити технологічність системи кріплення світильника на опорі; спростити монтаж вторинної оптики; поліпшити умови роботи драйвера (блока живлення) світлодіодного світильника; підвищити енергозаощаджуваність; зробити можливим використання для заправних комплексів і т.п.; підвищити ефективність системи охолодження корпусу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 60 1. Освітлювальний пристрій, що містить корпус, виконаний із алюмінієвого сплаву, складної форми у вигляді радіатора з ребрами-випромінювачами теплової енергії, джерело світла у вигляді світлодіодів, розміщених на загальній друкованій платі віддалено один від одного, блок живлення світлодіодів, щонайменше один елемент вторинної оптики, розміщений таким чином, що собою він герметично закриває щонайменше один світлодіод, при цьому загальна друкована плата з'єднана з корпусом з можливістю передачі тепла між загальною друкованою платою і поверхневим теплообмінником, захисні торцеві кришки, одна з яких споряджена герметичним розніманням, зовнішнім джгутом - для дротів струмопідводу від зовнішньої електричної мережі живлення, та внутрішніми джгутами, блок живлення світлодіодів, який відрізняється тим, що на корпус встановлена захисна кришка, а засіб з'єднання корпусу і кришки виконаний у вигляді поступальної пари, причому перша ланка поступальної пари виконана на поверхні корпусу, а друга ланка - на поверхні захисної кришки; до зовнішньої поверхні кришки приєднано закріплювальний елемент у вигляді замкненого профільного елемента, засіб з'єднання кришки і закріплювального елемента виконаний у вигляді поступальної пари, причому перша ланка поступальної пари виконана на поверхні захисної кришки, а друга ланка - на поверхні закріплювального елемента, а закріплення на кронштейні опори відбувається за рахунок установлювальних гвинтів; між елементом вторинної оптики і корпусом освітлювального пристрою встановлена герметизуюча прокладка. 2. Освітлювальний пристрій за п. 1, який відрізняється тим, що у верхній частині захисної кришки на внутрішній поверхні та на корпусі виконано не менше двох пар вертикальних повздовжніх пазів, що мають форму незамкненого трикутника, розміщених симетрично відносно поздовжньої площини корпусу, і в цих повздовжніх пазах встановлюється щонайменше одна 2 UA 116373 U 5 10 15 20 25 додаткова всувна пластина, виконана із матеріалу, що має теплопровідність, не меншу за сплав на основі алюмінію, на якій встановлений блок живлення світлодіодів, і між цією всувною пластиною і пазом, виконаним на корпусі, міститься прошарок із матеріалу низької теплопровідності. 3. Освітлювальний пристрій за будь-яким з пп. 1, 2, який відрізняється тим, що до складу світильника додатково додано блок керування з функціями регулювання електричного струму та/або перемикання окремих груп світлодіодів, що встановлені на окремій друкованій платі або на різних, блок керування може бути розміщений на додатковій всувній пластині, встановленій у повздовжніх пазах, виконаних на внутрішній поверхні кришки та на корпусі. 4. Освітлювальний пристрій за п. 1, який відрізняється тим, що захисна кришка має горизонтальну поличку, на якій встановлено тільки блок живлення або і блок живлення, і блок керування і комутації. 5. Освітлювальний пристрій за будь-яким з пп. 1, 2, 3, 4, який відрізняється тим, що захисні торцеві кришки встановлені на прошарок герметику та додатково зафіксовані шурупами, при цьому герметик має стійкість до звичайних атмосферних впливів і додаткову стійкість до випаровувань нафтопродуктів. 6. Освітлювальний пристрій за будь-яким з пп. 1, 2, 3, 4, 5, який відрізняється тим, що профіль ланок поступальної пари виконаний у вигляді ламаної лінії. 7. Освітлювальний пристрій за будь-яким з пп. 1, 2, 3, 4, 5, який відрізняється тим, що профіль ланок поступальної пари виконаний у вигляді незамкнених кіл. 8. Освітлювальний пристрій за будь-яким з пп. 1, 2, 3, 4, 5, 6, 7, який відрізняється тим, що ребра-випромінювачі теплової енергії виконані з можливістю утворення потоків текучого середовища між ними і вздовж них. 9. Освітлювальний пристрій за будь-яким з пп. 1, 2, 3, 4, 5, 6, 7, 8, який відрізняється тим, що світлодіоди рівномірно розподілені по загальній друкованій платі. 3 UA 116373 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
