Освітлювальний пристрій

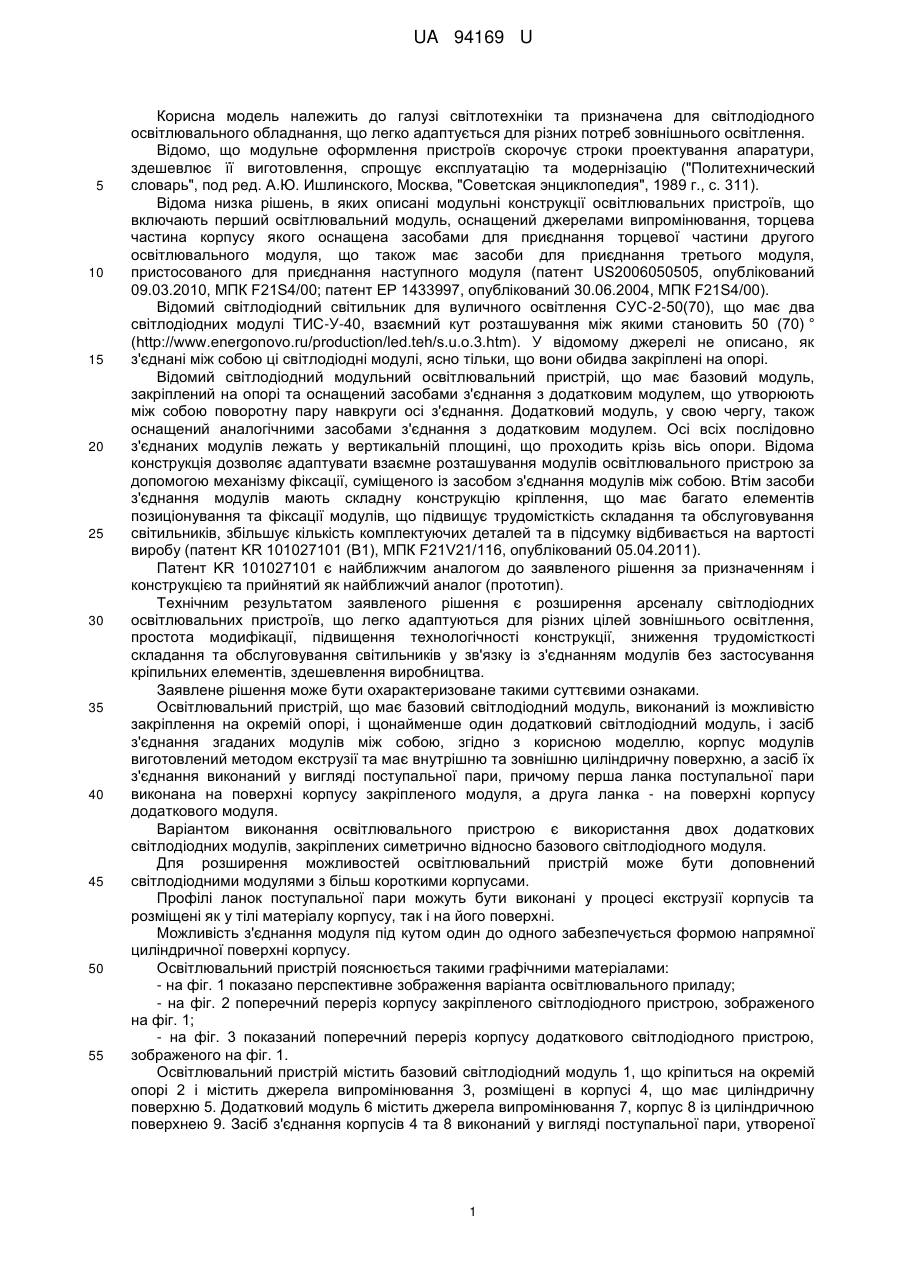

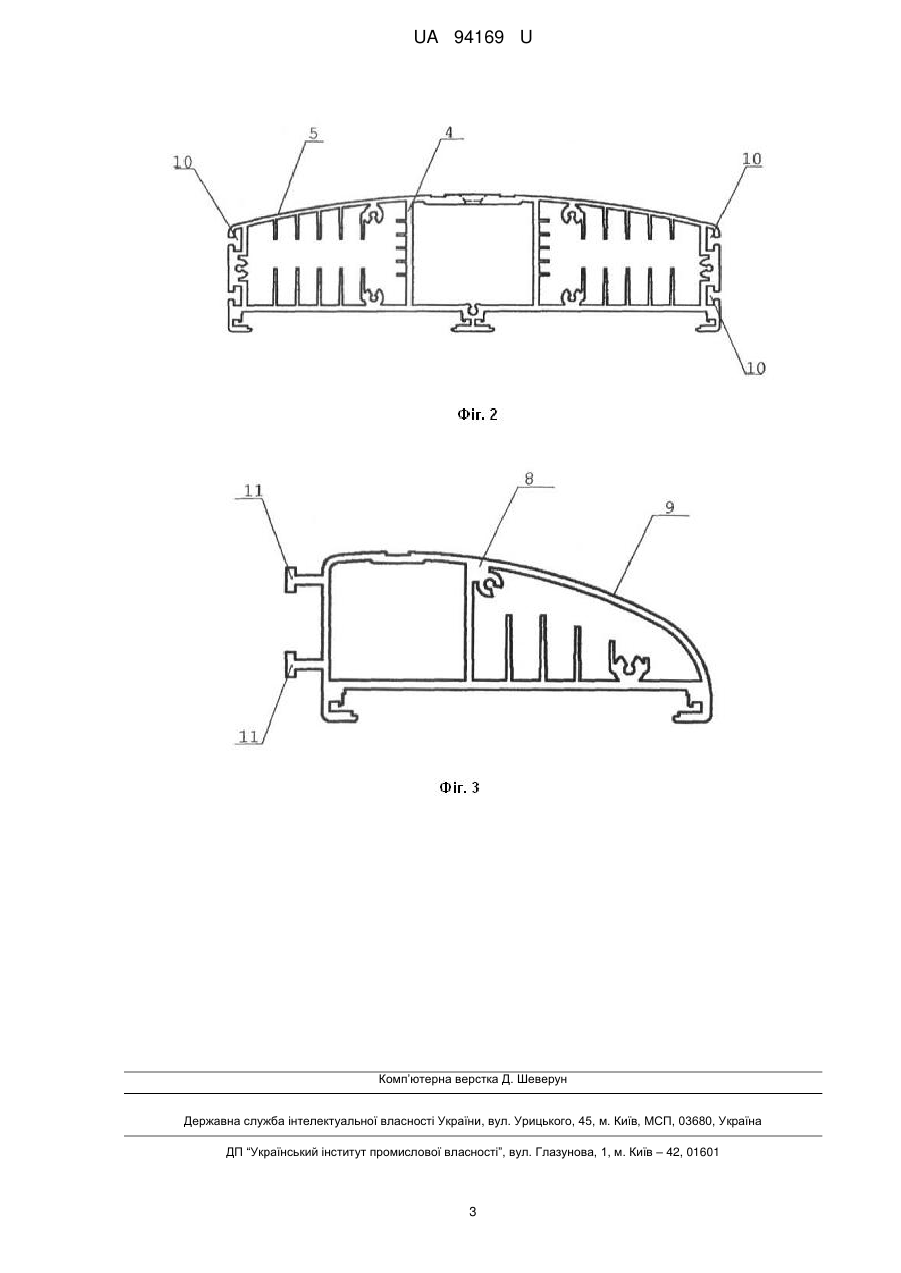

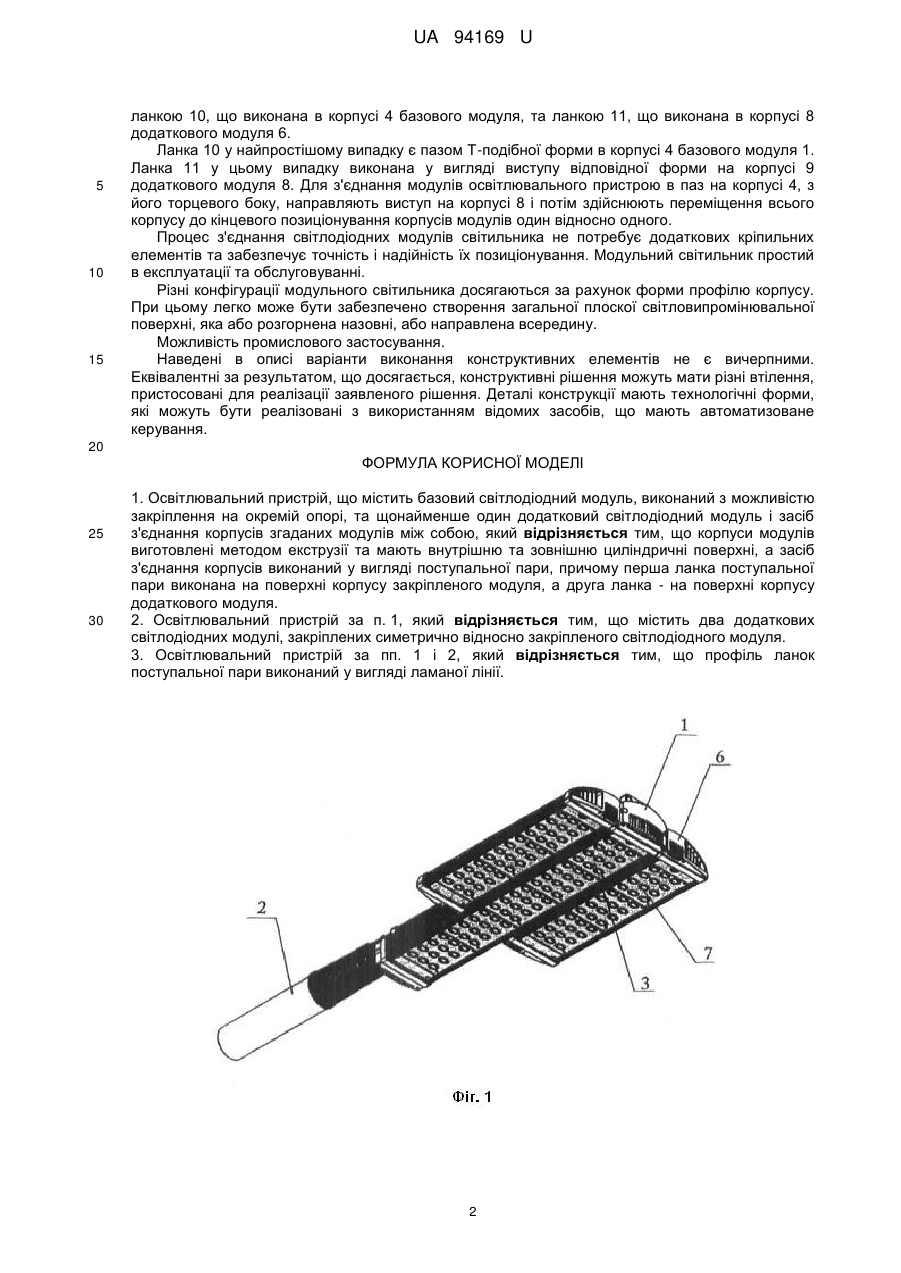

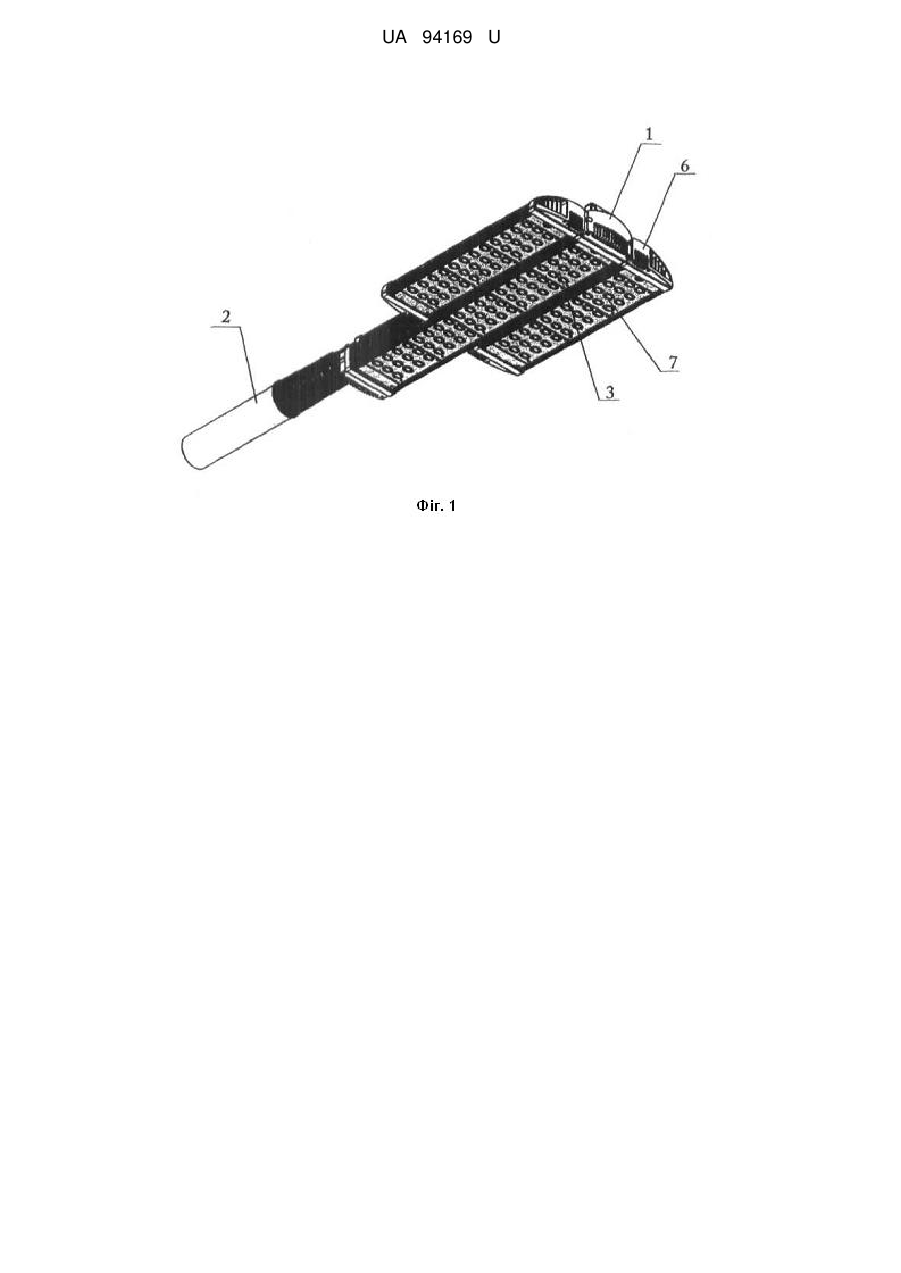

Реферат: Освітлювальний пристрій містить базовий світлодіодний модуль, виконаний з можливістю закріплення на окремій опорі, та щонайменше один додатковий світлодіодний модуль і засіб з'єднання корпусів згаданих модулів між собою. Корпуси модулів виготовлені методом екструзії та мають внутрішню та зовнішню циліндричні поверхні, а засіб з'єднання корпусів виконаний у вигляді поступальної пари. При цьому перша ланка поступальної пари виконана на поверхні корпусу закріпленого модуля, а друга ланка - на поверхні корпусу додаткового модуля. UA 94169 U (12) UA 94169 U UA 94169 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі світлотехніки та призначена для світлодіодного освітлювального обладнання, що легко адаптується для різних потреб зовнішнього освітлення. Відомо, що модульне оформлення пристроїв скорочує строки проектування апаратури, здешевлює її виготовлення, спрощує експлуатацію та модернізацію ("Политехнический словарь", под ред. А.Ю. Ишлинского, Москва, "Советская энциклопедия", 1989 г., с. 311). Відома низка рішень, в яких описані модульні конструкції освітлювальних пристроїв, що включають перший освітлювальний модуль, оснащений джерелами випромінювання, торцева частина корпусу якого оснащена засобами для приєднання торцевої частини другого освітлювального модуля, що також має засоби для приєднання третього модуля, пристосованого для приєднання наступного модуля (патент US2006050505, опублікований 09.03.2010, МПК F21S4/00; патент ЕР 1433997, опублікований 30.06.2004, МПК F21S4/00). Відомий світлодіодний світильник для вуличного освітлення СУС-2-50(70), що має два світлодіодних модулі ТИС-У-40, взаємний кут розташування між якими становить 50 (70) ° (http://www.energonovo.ru/production/led.teh/s.u.o.3.htm). У відомому джерелі не описано, як з'єднані між собою ці світлодіодні модулі, ясно тільки, що вони обидва закріплені на опорі. Відомий світлодіодний модульний освітлювальний пристрій, що має базовий модуль, закріплений на опорі та оснащений засобами з'єднання з додатковим модулем, що утворюють між собою поворотну пару навкруги осі з'єднання. Додатковий модуль, у свою чергу, також оснащений аналогічними засобами з'єднання з додатковим модулем. Осі всіх послідовно з'єднаних модулів лежать у вертикальній площині, що проходить крізь вісь опори. Відома конструкція дозволяє адаптувати взаємне розташування модулів освітлювального пристрою за допомогою механізму фіксації, суміщеного із засобом з'єднання модулів між собою. Втім засоби з'єднання модулів мають складну конструкцію кріплення, що має багато елементів позиціонування та фіксації модулів, що підвищує трудомісткість складання та обслуговування світильників, збільшує кількість комплектуючих деталей та в підсумку відбивається на вартості виробу (патент KR 101027101 (В1), МПК F21V21/116, опублікований 05.04.2011). Патент KR 101027101 є найближчим аналогом до заявленого рішення за призначенням і конструкцією та прийнятий як найближчий аналог (прототип). Технічним результатом заявленого рішення є розширення арсеналу світлодіодних освітлювальних пристроїв, що легко адаптуються для різних цілей зовнішнього освітлення, простота модифікації, підвищення технологічності конструкції, зниження трудомісткості складання та обслуговування світильників у зв'язку із з'єднанням модулів без застосування кріпильних елементів, здешевлення виробництва. Заявлене рішення може бути охарактеризоване такими суттєвими ознаками. Освітлювальний пристрій, що має базовий світлодіодний модуль, виконаний із можливістю закріплення на окремій опорі, і щонайменше один додатковий світлодіодний модуль, і засіб з'єднання згаданих модулів між собою, згідно з корисною моделлю, корпус модулів виготовлений методом екструзії та має внутрішню та зовнішню циліндричну поверхню, а засіб їх з'єднання виконаний у вигляді поступальної пари, причому перша ланка поступальної пари виконана на поверхні корпусу закріпленого модуля, а друга ланка - на поверхні корпусу додаткового модуля. Варіантом виконання освітлювального пристрою є використання двох додаткових світлодіодних модулів, закріплених симетрично відносно базового світлодіодного модуля. Для розширення можливостей освітлювальний пристрій може бути доповнений світлодіодними модулями з більш короткими корпусами. Профілі ланок поступальної пари можуть бути виконані у процесі екструзії корпусів та розміщені як у тілі матеріалу корпусу, так і на його поверхні. Можливість з'єднання модуля під кутом один до одного забезпечується формою напрямної циліндричної поверхні корпусу. Освітлювальний пристрій пояснюється такими графічними матеріалами: - на фіг. 1 показано перспективне зображення варіанта освітлювального приладу; - на фіг. 2 поперечний переріз корпусу закріпленого світлодіодного пристрою, зображеного на фіг. 1; - на фіг. 3 показаний поперечний переріз корпусу додаткового світлодіодного пристрою, зображеного на фіг. 1. Освітлювальний пристрій містить базовий світлодіодний модуль 1, що кріпиться на окремій опорі 2 і містить джерела випромінювання 3, розміщені в корпусі 4, що має циліндричну поверхню 5. Додатковий модуль 6 містить джерела випромінювання 7, корпус 8 із циліндричною поверхнею 9. Засіб з'єднання корпусів 4 та 8 виконаний у вигляді поступальної пари, утвореної 1 UA 94169 U 5 10 15 ланкою 10, що виконана в корпусі 4 базового модуля, та ланкою 11, що виконана в корпусі 8 додаткового модуля 6. Ланка 10 у найпростішому випадку є пазом Т-подібної форми в корпусі 4 базового модуля 1. Ланка 11 у цьому випадку виконана у вигляді виступу відповідної форми на корпусі 9 додаткового модуля 8. Для з'єднання модулів освітлювального пристрою в паз на корпусі 4, з його торцевого боку, направляють виступ на корпусі 8 і потім здійснюють переміщення всього корпусу до кінцевого позиціонування корпусів модулів один відносно одного. Процес з'єднання світлодіодних модулів світильника не потребує додаткових кріпильних елементів та забезпечує точність і надійність їх позиціонування. Модульний світильник простий в експлуатації та обслуговуванні. Різні конфігурації модульного світильника досягаються за рахунок форми профілю корпусу. При цьому легко може бути забезпечено створення загальної плоскої світловипромінювальної поверхні, яка або розгорнена назовні, або направлена всередину. Можливість промислового застосування. Наведені в описі варіанти виконання конструктивних елементів не є вичерпними. Еквівалентні за результатом, що досягається, конструктивні рішення можуть мати різні втілення, пристосовані для реалізації заявленого рішення. Деталі конструкції мають технологічні форми, які можуть бути реалізовані з використанням відомих засобів, що мають автоматизоване керування. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Освітлювальний пристрій, що містить базовий світлодіодний модуль, виконаний з можливістю закріплення на окремій опорі, та щонайменше один додатковий світлодіодний модуль і засіб з'єднання корпусів згаданих модулів між собою, який відрізняється тим, що корпуси модулів виготовлені методом екструзії та мають внутрішню та зовнішню циліндричні поверхні, а засіб з'єднання корпусів виконаний у вигляді поступальної пари, причому перша ланка поступальної пари виконана на поверхні корпусу закріпленого модуля, а друга ланка - на поверхні корпусу додаткового модуля. 2. Освітлювальний пристрій за п. 1, який відрізняється тим, що містить два додаткових світлодіодних модулі, закріплених симетрично відносно закріпленого світлодіодного модуля. 3. Освітлювальний пристрій за пп. 1 і 2, який відрізняється тим, що профіль ланок поступальної пари виконаний у вигляді ламаної лінії. 2 UA 94169 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
