Пристрій захисту вікон та дверей пвх від злому “defense”

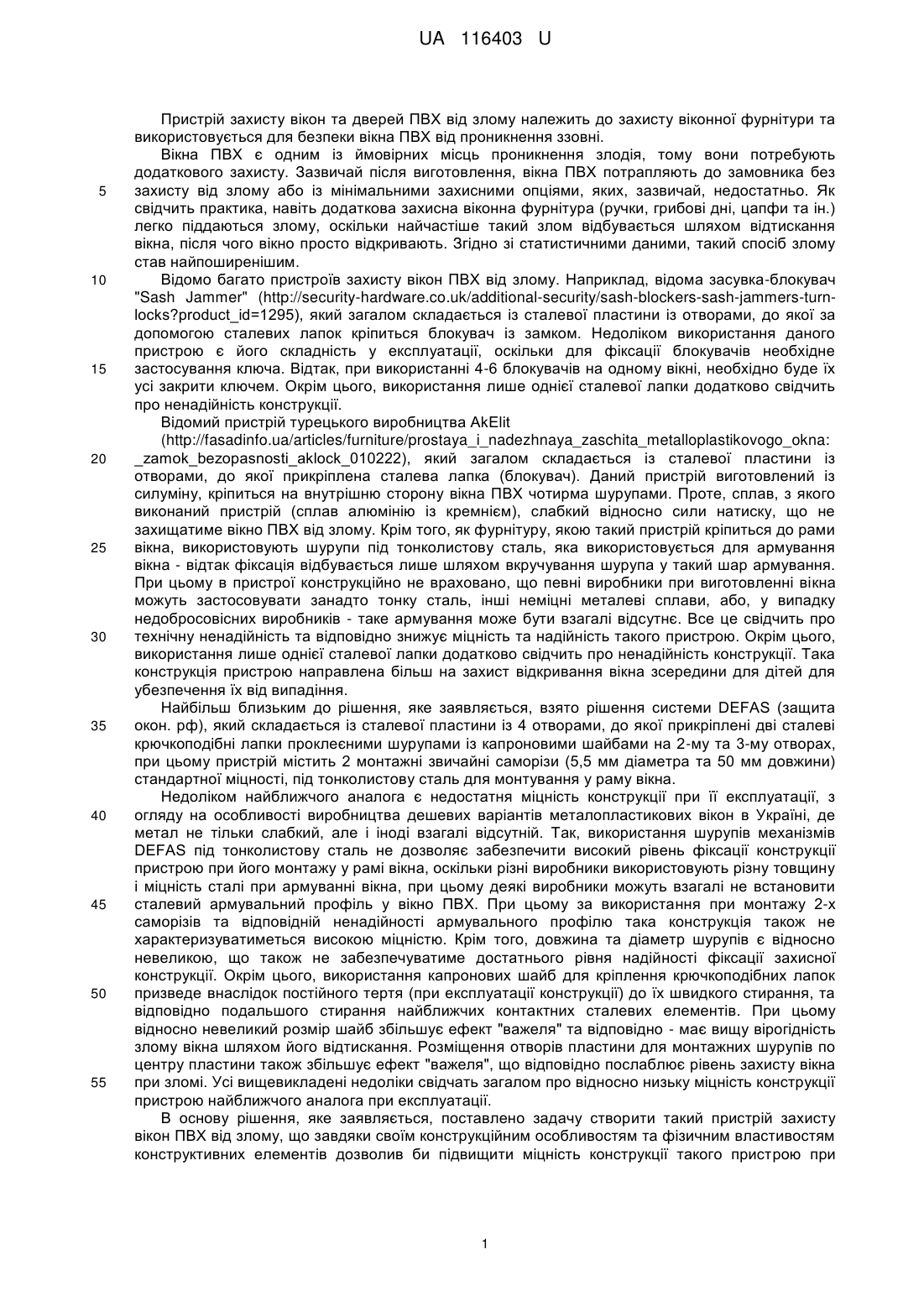

Реферат: Пристрій захисту вікон та дверей ПВХ від злому складається зі сталевої пластини із отворами, до якої гвинтами із шайбами прикріплені дві крючкоподібні сталеві лапки. Пристрій містить монтажні саморізи із шайбами для монтування пристрою у раму вікна. Сталева пластина містить принаймні 5 отворів. Як монтажні саморізи із шайбами для монтування пристрою використовують універсальні шурупи діаметром принаймні 6 мм та довжиною принаймні 50 мм, кількість яких складає не менше 3 штук. Як гвинти використовують гвинти із класом міцності від 10,9. UA 116403 U (54) ПРИСТРІЙ ЗАХИСТУ ВІКОН ТА ДВЕРЕЙ ПВХ ВІД ЗЛОМУ "DEFENSE" UA 116403 U UA 116403 U 5 10 15 20 25 30 35 40 45 50 55 Пристрій захисту вікон та дверей ПВХ від злому належить до захисту віконної фурнітури та використовується для безпеки вікна ПВХ від проникнення ззовні. Вікна ПВХ є одним із ймовірних місць проникнення злодія, тому вони потребують додаткового захисту. Зазвичай після виготовлення, вікна ПВХ потрапляють до замовника без захисту від злому або із мінімальними захисними опціями, яких, зазвичай, недостатньо. Як свідчить практика, навіть додаткова захисна віконна фурнітура (ручки, грибові дні, цапфи та ін.) легко піддаються злому, оскільки найчастіше такий злом відбувається шляхом відтискання вікна, після чого вікно просто відкривають. Згідно зі статистичними даними, такий спосіб злому став найпоширенішим. Відомо багато пристроїв захисту вікон ПВХ від злому. Наприклад, відома засувка-блокувач "Sash Jammer" (http://security-hardware.co.uk/additional-security/sash-blockers-sash-jammers-turnlocks?product_id=1295), який загалом складається із сталевої пластини із отворами, до якої за допомогою сталевих лапок кріпиться блокувач із замком. Недоліком використання даного пристрою є його складність у експлуатації, оскільки для фіксації блокувачів необхідне застосування ключа. Відтак, при використанні 4-6 блокувачів на одному вікні, необхідно буде їх усі закрити ключем. Окрім цього, використання лише однієї сталевої лапки додатково свідчить про ненадійність конструкції. Відомий пристрій турецького виробництва AkElit (http://fasadinfo.ua/articles/furniture/prostaya_i_nadezhnaya_zaschita_metalloplastikovogo_okna: _zamok_bezopasnosti_aklock_010222), який загалом складається із сталевої пластини із отворами, до якої прикріплена сталева лапка (блокувач). Даний пристрій виготовлений із силуміну, кріпиться на внутрішню сторону вікна ПВХ чотирма шурупами. Проте, сплав, з якого виконаний пристрій (сплав алюмінію із кремнієм), слабкий відносно сили натиску, що не захищатиме вікно ПВХ від злому. Крім того, як фурнітуру, якою такий пристрій кріпиться до рами вікна, використовують шурупи під тонколистову сталь, яка використовується для армування вікна - відтак фіксація відбувається лише шляхом вкручування шурупа у такий шар армування. При цьому в пристрої конструкційно не враховано, що певні виробники при виготовленні вікна можуть застосовувати занадто тонку сталь, інші неміцні металеві сплави, або, у випадку недобросовісних виробників - таке армування може бути взагалі відсутнє. Все це свідчить про технічну ненадійність та відповідно знижує міцність та надійність такого пристрою. Окрім цього, використання лише однієї сталевої лапки додатково свідчить про ненадійність конструкції. Така конструкція пристрою направлена більш на захист відкривання вікна зсередини для дітей для убезпечення їх від випадіння. Найбільш близьким до рішення, яке заявляється, взято рішення системи DEFAS (защита окон. рф), який складається із сталевої пластини із 4 отворами, до якої прикріплені дві сталеві крючкоподібні лапки проклеєними шурупами із капроновими шайбами на 2-му та 3-му отворах, при цьому пристрій містить 2 монтажні звичайні саморізи (5,5 мм діаметра та 50 мм довжини) стандартної міцності, під тонколистову сталь для монтування у раму вікна. Недоліком найближчого аналога є недостатня міцність конструкції при її експлуатації, з огляду на особливості виробництва дешевих варіантів металопластикових вікон в Україні, де метал не тільки слабкий, але і іноді взагалі відсутній. Так, використання шурупів механізмів DEFAS під тонколистову сталь не дозволяє забезпечити високий рівень фіксації конструкції пристрою при його монтажу у рамі вікна, оскільки різні виробники використовують різну товщину і міцність сталі при армуванні вікна, при цьому деякі виробники можуть взагалі не встановити сталевий армувальний профіль у вікно ПВХ. При цьому за використання при монтажу 2-х саморізів та відповідній ненадійності армувального профілю така конструкція також не характеризуватиметься високою міцністю. Крім того, довжина та діаметр шурупів є відносно невеликою, що також не забезпечуватиме достатнього рівня надійності фіксації захисної конструкції. Окрім цього, використання капронових шайб для кріплення крючкоподібних лапок призведе внаслідок постійного тертя (при експлуатації конструкції) до їх швидкого стирання, та відповідно подальшого стирання найближчих контактних сталевих елементів. При цьому відносно невеликий розмір шайб збільшує ефект "важеля" та відповідно - має вищу вірогідність злому вікна шляхом його відтискання. Розміщення отворів пластини для монтажних шурупів по центру пластини також збільшує ефект "важеля", що відповідно послаблює рівень захисту вікна при зломі. Усі вищевикладені недоліки свідчать загалом про відносно низьку міцність конструкції пристрою найближчого аналога при експлуатації. В основу рішення, яке заявляється, поставлено задачу створити такий пристрій захисту вікон ПВХ від злому, що завдяки своїм конструкційним особливостям та фізичним властивостям конструктивних елементів дозволив би підвищити міцність конструкції такого пристрою при 1 UA 116403 U 5 10 15 20 25 30 35 40 45 50 55 60 експлуатації (надійно блокувати вікно від злому шляхом відтискання ззовні), незважаючи на недоліки та недосконалу конструкцію самого металопластикового вікна. Поставлене завдання вирішується шляхом створення такого пристрою захисту вікон ПВХ від злому, який складається із сталевої пластини із отворами, до якої прикріплені дві сталеві крючкоподібні сталеві лапки гвинтами із шайбами, при цьому пристрій містить монтажні саморізи із шайбами для монтування пристрою у раму вікна, який згідно з рішенням, яке заявляється, характеризується тим, що сталева пластина містить принаймні 5 отворів, як монтажні саморізи із шайбами для монтування пристрою використовують універсальні шурупи діаметром принаймні 6 мм та довжиною принаймні 50 мм, кількість яких складає не менше 3 штук, при цьому як гвинти використовують гвинти із класом міцності від 10,9. Отвори пластини для саморізів виконані зміщеними доверху відносно цієї пластини. Шайби виконані із фторопласту. Відомості, що підтверджують здійснення рішення, яке заявляється. Пристрій захисту вікон та дверей ПВХ від злому приведений на фіг. 1. 1. Сталева пластина із отворами 2. Крючкоподібні сталеві лапки 3. Гвинти кріплення лапок до пластини 4. Шайби сталевих лапок 5. Шайби для монтування пристрою у раму 6. Саморізи для монтування пристрою у раму 7. Шляпки (у формулі не приведено, носять декоративну функцію). На фіг. 2 та фіг. 3 показані відкрите та закрите положення пристрою, який заявляється, відповідно. При монтажі сталеву пластину із отворами 1 щільно прикладають до рами вікна (дверей). При цьому крючкоподібні сталеві лапки 2 попередньо закріплені гвинтами кріплення лапок до пластини 3 через шайби сталевих лапок 4, які виконані із фторопласту. Місце отворів для монтування прокладається шайбами для монтування пристрою у раму 5 та прикручуються саморізами для монтування пристрою у раму. У рішенні, яке заявляється, основними елементами є сталева пластина та крючкоподібні сталеві лапки. Відтак, сталева пластина виготовлена із листової сталі від 5 мм товщиною, при цьому крючкоподібні сталеві лапки виконані зі сталі будь-яких марок з товщиною від 5 мм. Крючкоподібні сталеві лапки прикріплені до пластини гвинтами на 2-му та 4-му отворах. Для кріплення лапок до пластини використано високоміцні гвинти із класом міцності від 10,9 - з 2 відповідним маркуванням на шляпці гвинта (границя міцності на розрив - 1000 Н/мм , границя 2 плинності - 900 Н/мм ). Крючкоподібні сталеві лапки пристрою рухаються на 90 градусів та більше. Такий пристрій кріпиться на раму вікна або дверей ПВХ зсередини трьома саморізами підвищеної міцності з універсальною різьбою на першому, третьому та п'ятому отворі механізму. При горизонтальному положенні лапок, механізм вважається відкритим та не несе захисну функцію. Перемістивши лапки в вертикальне положення паралельно одне одному та перпендикулярно пластині механізму, останній вважається закритим, а вікно (двері) - заблокованим. На стандартне вікно ПВХ рекомендовано монтувати від 4-ох до 6-ти пристроїв захисту вікон та дверей ПВХ від злому. В закритому положенні пристрій здатен витримувати тиск у 1800 кг, що робить злом вікна ПВХ шляхом відтискання неможливим. Для досягнення технічного результату, зокрема використовують спеціальні конструктивні особливості та їх розміщення. Так, використання принаймні 3-х універсальних шурупів на відміну від 2-х у рішенні найближчого аналога у сукупності із збільшеним діаметром таких шурупів (принаймні 6 мм) та збільшеною довжиною (принаймні 50 мм) дозволяє забезпечити високий рівень фіксації конструкції пристрою при його монтажі у рамі вікна (дверей), навіть при недостатній міцності армування вікна (дверей), оскільки такі шурупи фіксуються також у ПВХ профілі. Використання шайб із фторопласту дозволяє зменшити рівень тертя та відповідно час стирання такої шайби, відповідно запобігаючи швидкому зносу найближчих контактних сталевих елементів. Використання шайб із збільшеним зовнішнім та зменшеним внутрішнім діаметром зменшує ефект "важеля" та відповідно зменшуватиме вірогідність злому вікна шляхом його відтикання. Також розміщення отворів пластини для монтажних шурупів зміщеними доверху пластини дозволяє зменшити ефект "важеля", що відповідно зменшуватиме вірогідність відтискання вікна. Усі згадані ознаки дозволяють досягнути технічного результату - збільшення міцності конструкції заявленого пристрою при експлуатації. 2 UA 116403 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Пристрій захисту вікон та дверей ПВХ від злому, який складається зі сталевої пластини із отворами, до якої гвинтами із шайбами прикріплені дві крючкоподібні сталеві лапки, при цьому пристрій містить монтажні саморізи із шайбами для монтування пристрою у раму вікна, який відрізняється тим, що сталева пластина містить принаймні 5 отворів, як монтажні саморізи із шайбами для монтування пристрою використовують універсальні шурупи діаметром принаймні 6 мм та довжиною принаймні 50 мм, кількість яких складає не менше 3 штук, при цьому як гвинти використовують гвинти із класом міцності від 10,9. 2. Пристрій за п. 1, який відрізняється тим, що отвори пластини для саморізів, виконані зміщеними доверху відносно цієї пластини. 3. Пристрій за п. 1, який відрізняється тим, що шайби виконані із фторопласту. 3 UA 116403 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
