Контактний провід

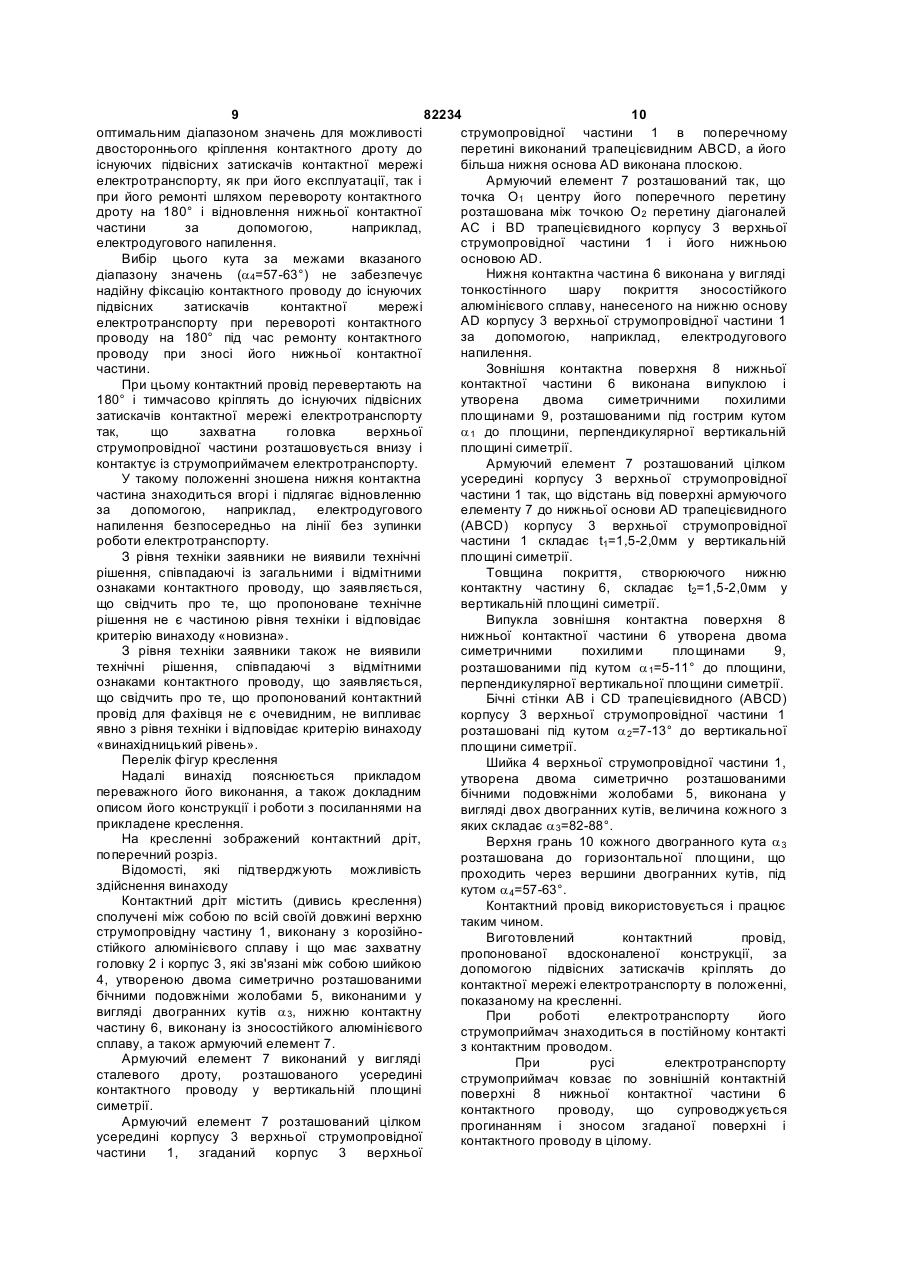

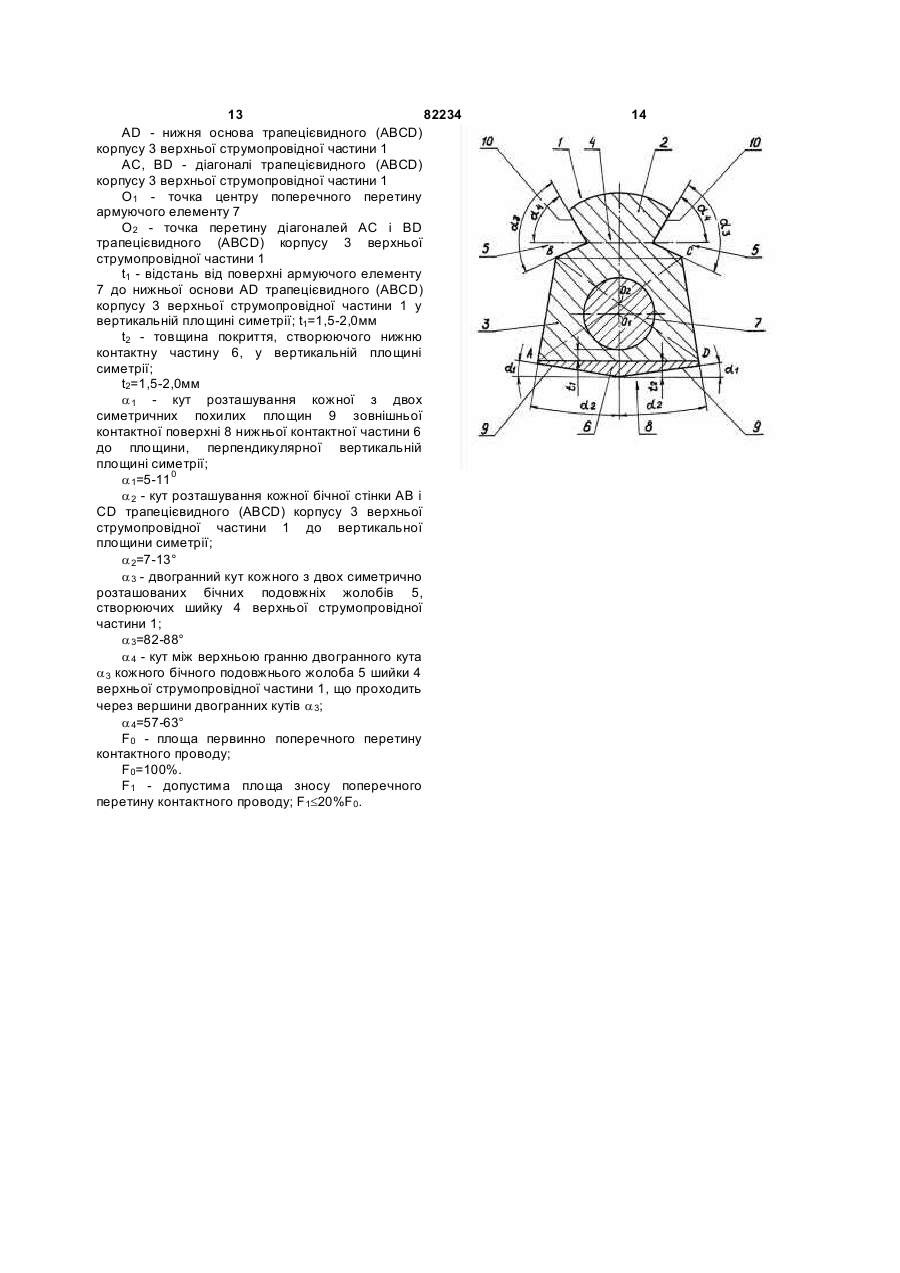

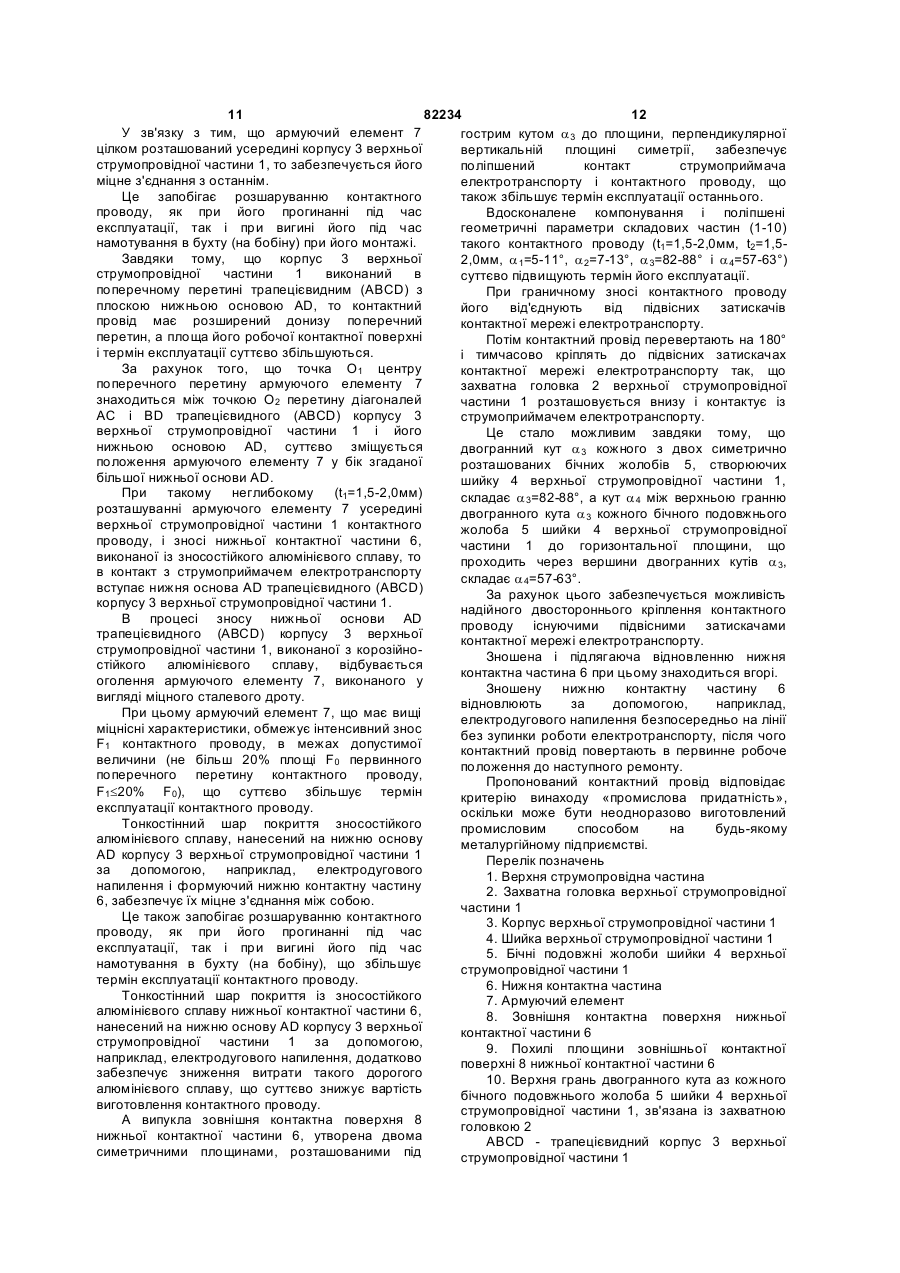

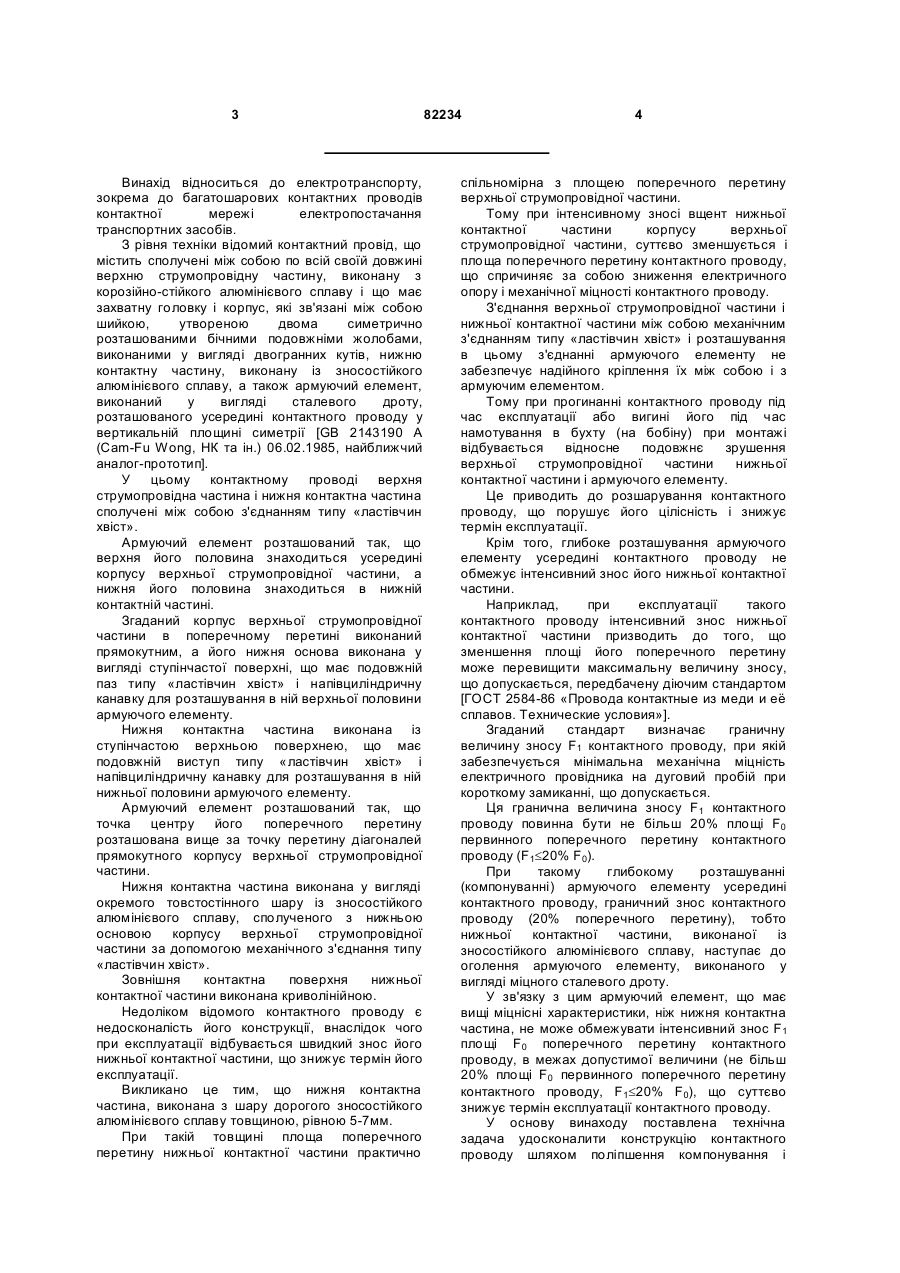

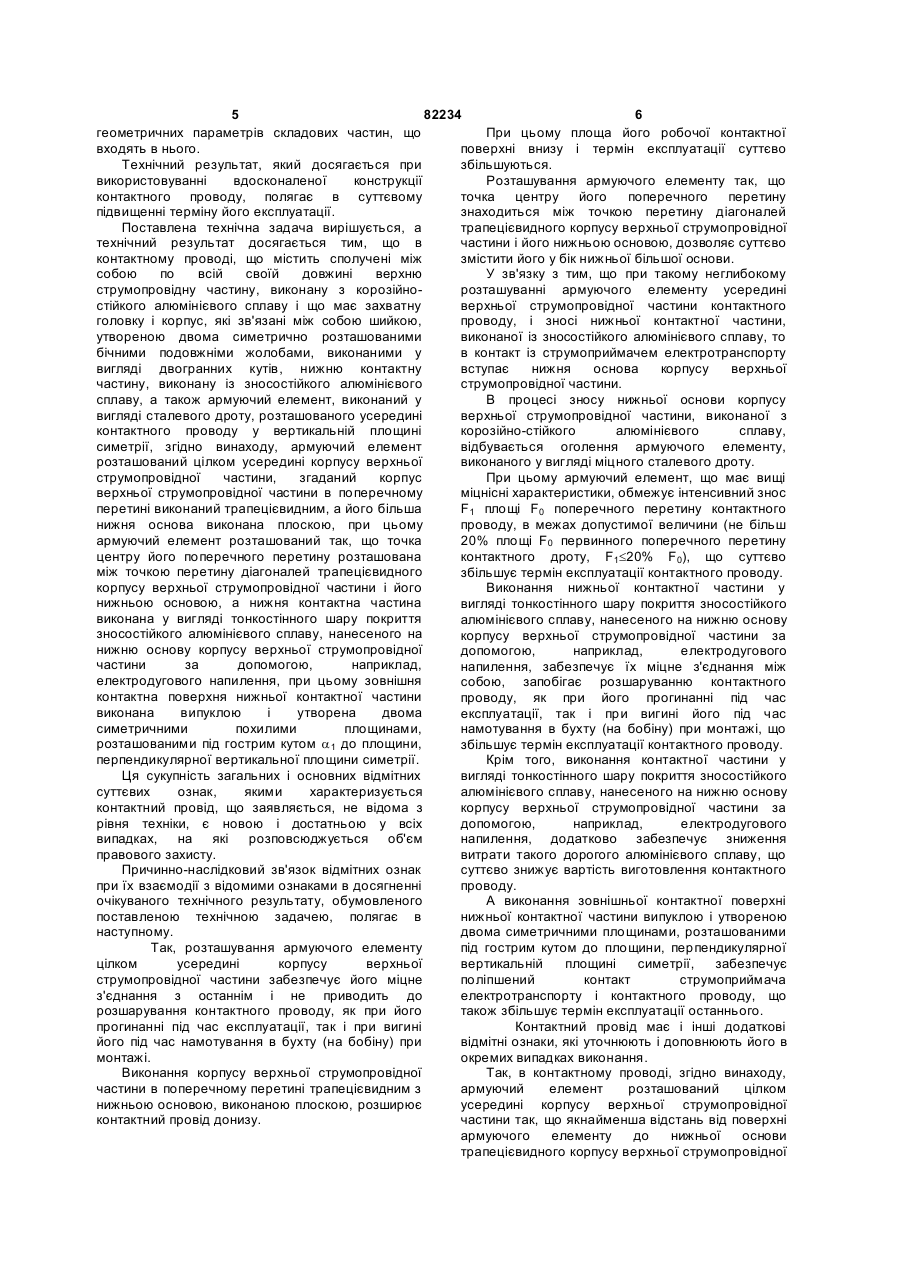

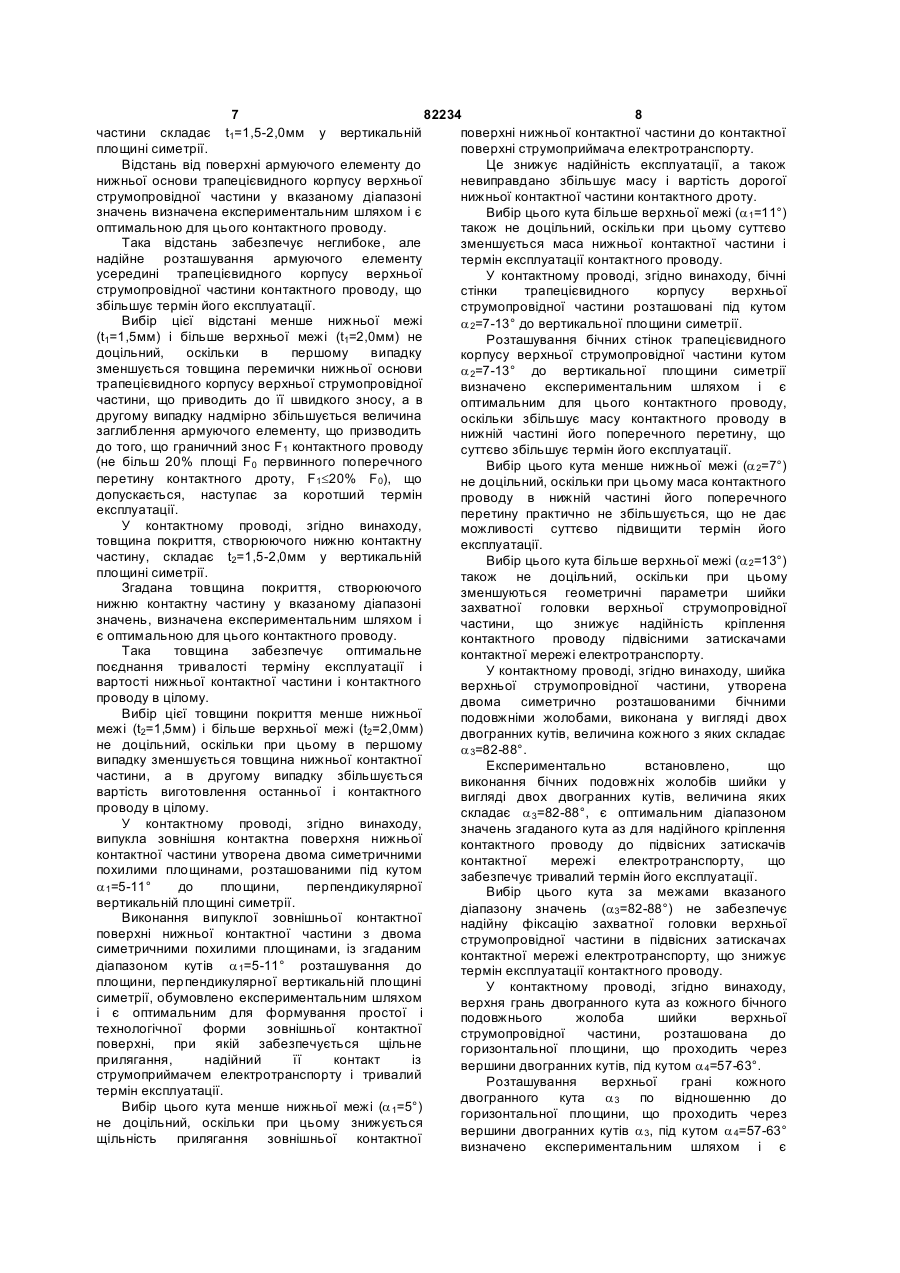

1. Контактний провід, що містить сполучені між собою по всій своїй довжині верхню струмопровідну частину, яка виконана з корозійностійкого алюмінієвого сплаву і що захватну головку і корпус, які зв'язані між собою шийкою, утвореною двома симетрично розташованими бічними подовжніми жолобами, виконаними у вигляді двогранних кутів, нижню контактну частину, виконану із зносостійкого алюмінієвого сплаву, а також армуючий елемент, виконаний у вигляді сталевого дроту, розташованого усередині контактного проводу у вертикальній площині симетрії, який відрізняється тим, що армуючий елемент розташований цілком усередині корпусу верхньої струмопровідної частини, згаданий корпус верхньої струмопровідної частини в поперечному перерізі виконаний трапецієподібним, а його більша нижня основа виконана плоскою, при цьому армуючий елемент розташований так, що точка центра його поперечного перерізу розташована між точкою перетину діагоналей трапецієподібного корпусу верхньої струмопровідної частини і його нижньою основою, а нижня контактна частина виконана у вигляді тонкостінного шару покриття зносостійкого алюмінієвого сплаву, нанесеного на нижню основу корпусу верхньої струмопровідної частини за допомогою, наприклад, електродугового напилення, при цьому зовнішня контактна 2 (19) 1 3 Винахід відноситься до електротранспорту, зокрема до багатошарових контактних проводів контактної мережі електропостачання транспортних засобів. З рівня техніки відомий контактний провід, що містить сполучені між собою по всій своїй довжині верхню струмопровідну частину, виконану з корозійно-стійкого алюмінієвого сплаву і що має захватну головку і корпус, які зв'язані між собою шийкою, утвореною двома симетрично розташованими бічними подовжніми жолобами, виконаними у вигляді двогранних кутів, нижню контактну частину, виконану із зносостійкого алюмінієвого сплаву, а також армуючий елемент, виконаний у вигляді сталевого дроту, розташованого усередині контактного проводу у вертикальній площині симетрії [GB 2143190 A (Cam-Fu Wong, НК та ін.) 06.02.1985, найближчий аналог-прототип]. У цьому контактному проводі верхня струмопровідна частина і нижня контактна частина сполучені між собою з'єднанням типу «ластівчин хвіст». Армуючий елемент розташований так, що верхня його половина знаходиться усередині корпусу верхньої струмопровідної частини, а нижня його половина знаходиться в нижній контактній частині. Згаданий корпус верхньої струмопровідної частини в поперечному перетині виконаний прямокутним, а його нижня основа виконана у вигляді ступінчастої поверхні, що має подовжній паз типу «ластівчин хвіст» і напівциліндричну канавку для розташування в ній верхньої половини армуючого елементу. Нижня контактна частина виконана із ступінчастою верхньою поверхнею, що має подовжній виступ типу «ластівчин хвіст» і напівциліндричну канавку для розташування в ній нижньої половини армуючого елементу. Армуючий елемент розташований так, що точка центру його поперечного перетину розташована вище за точку перетину діагоналей прямокутного корпусу верхньої струмопровідної частини. Нижня контактна частина виконана у вигляді окремого товстостінного шару із зносостійкого алюмінієвого сплаву, сполученого з нижньою основою корпусу верхньої струмопровідної частини за допомогою механічного з'єднання типу «ластівчин хвіст». Зовнішня контактна поверхня нижньої контактної частини виконана криволінійною. Недоліком відомого контактного проводу є недосконалість його конструкції, внаслідок чого при експлуатації відбувається швидкий знос його нижньої контактної частини, що знижує термін його експлуатації. Викликано це тим, що нижня контактна частина, виконана з шару дорогого зносостійкого алюмінієвого сплаву товщиною, рівною 5-7мм. При такій товщині площа поперечного перетину нижньої контактної частини практично 82234 4 спільномірна з площею поперечного перетину верхньої струмопровідної частини. Тому при інтенсивному зносі вщент нижньої контактної частини корпусу верхньої струмопровідної частини, суттєво зменшується і площа поперечного перетину контактного проводу, що спричиняє за собою зниження електричного опору і механічної міцності контактного проводу. З'єднання верхньої струмопровідної частини і нижньої контактної частини між собою механічним з'єднанням типу «ластівчин хвіст» і розташування в цьому з'єднанні армуючого елементу не забезпечує надійного кріплення їх між собою і з армуючим елементом. Тому при прогинанні контактного проводу під час експлуатації або вигині його під час намотування в бухту (на бобіну) при монтажі відбувається відносне подовжнє зрушення верхньої струмопровідної частини нижньої контактної частини і армуючого елементу. Це приводить до розшарування контактного проводу, що порушує його цілісність і знижує термін експлуатації. Крім того, глибоке розташування армуючого елементу усередині контактного проводу не обмежує інтенсивний знос його нижньої контактної частини. Наприклад, при експлуатації такого контактного проводу інтенсивний знос нижньої контактної частини призводить до того, що зменшення площі його поперечного перетину може перевищити максимальну величину зносу, що допускається, передбачену діючим стандартом [ГОСТ 2584-86 «Провода контактные из меди и её сплавов. Технические условия»]. Згаданий стандарт визначає граничну величину зносу F1 контактного проводу, при якій забезпечується мінімальна механічна міцність електричного провідника на дуговий пробій при короткому замиканні, що допускається. Ця гранична величина зносу F1 контактного проводу повинна бути не більш 20% площі F0 первинного поперечного перетину контактного проводу (F1£20% F0). При такому глибокому розташуванні (компонуванні) армуючого елементу усередині контактного проводу, граничний знос контактного проводу (20% поперечного перетину), тобто нижньої контактної частини, виконаної із зносостійкого алюмінієвого сплаву, наступає до оголення армуючого елементу, виконаного у вигляді міцного сталевого дроту. У зв'язку з цим армуючий елемент, що має вищі міцнісні характеристики, ніж нижня контактна частина, не може обмежувати інтенсивний знос F1 площі F0 поперечного перетину контактного проводу, в межах допустимої величини (не більш 20% площі F0 первинного поперечного перетину контактного проводу, F1£20% F0), що суттєво знижує термін експлуатації контактного проводу. У основу винаходу поставлена технічна задача удосконалити конструкцію контактного проводу шляхом поліпшення компонування і 5 82234 6 геометричних параметрів складових частин, що При цьому площа його робочої контактної входять в нього. поверхні внизу і термін експлуатації суттєво Технічний результат, який досягається при збільшуються. використовуванні вдосконаленої конструкції Розташування армуючого елементу так, що контактного проводу, полягає в суттєвому точка центру його поперечного перетину підвищенні терміну його експлуатації. знаходиться між точкою перетину діагоналей Поставлена технічна задача вирішується, а трапецієвидного корпусу верхньої струмопровідної технічний результат досягається тим, що в частини і його нижньою основою, дозволяє суттєво контактному проводі, що містить сполучені між змістити його у бік нижньої більшої основи. собою по всій своїй довжині верхню У зв'язку з тим, що при такому неглибокому струмопровідну частину, виконану з корозійнорозташуванні армуючого елементу усередині стійкого алюмінієвого сплаву і що має захватну верхньої струмопровідної частини контактного головку і корпус, які зв'язані між собою шийкою, проводу, і зносі нижньої контактної частини, утвореною двома симетрично розташованими виконаної із зносостійкого алюмінієвого сплаву, то бічними подовжніми жолобами, виконаними у в контакт із струмоприймачем електротранспорту вигляді двогранних кутів, нижню контактну вступає нижня основа корпусу верхньої частину, виконану із зносостійкого алюмінієвого струмопровідної частини. сплаву, а також армуючий елемент, виконаний у В процесі зносу нижньої основи корпусу вигляді сталевого дроту, розташованого усередині верхньої струмопровідної частини, виконаної з контактного проводу у вертикальній площині корозійно-стійкого алюмінієвого сплаву, симетрії, згідно винаходу, армуючий елемент відбувається оголення армуючого елементу, розташований цілком усередині корпусу верхньої виконаного у вигляді міцного сталевого дроту. струмопровідної частини, згаданий корпус При цьому армуючий елемент, що має вищі верхньої струмопровідної частини в поперечному міцнісні характеристики, обмежує інтенсивний знос перетині виконаний трапецієвидним, а його більша F1 площі F0 поперечного перетину контактного нижня основа виконана плоскою, при цьому проводу, в межах допустимої величини (не більш армуючий елемент розташований так, що точка 20% площі F0 первинного поперечного перетину центру його поперечного перетину розташована контактного дроту, F1£20% F0), що суттєво між точкою перетину діагоналей трапецієвидного збільшує термін експлуатації контактного проводу. корпусу верхньої струмопровідної частини і його Виконання нижньої контактної частини у нижньою основою, а нижня контактна частина вигляді тонкостінного шару покриття зносостійкого виконана у вигляді тонкостінного шару покриття алюмінієвого сплаву, нанесеного на нижню основу зносостійкого алюмінієвого сплаву, нанесеного на корпусу верхньої струмопровідної частини за нижню основу корпусу верхньої струмопровідної допомогою, наприклад, електродугового частини за допомогою, наприклад, напилення, забезпечує їх міцне з'єднання між електродугового напилення, при цьому зовнішня собою, запобігає розшаруванню контактного контактна поверхня нижньої контактної частини проводу, як при його прогинанні під час виконана випуклою і утворена двома експлуатації, так і при вигині його під час симетричними похилими площинами, намотування в бухту (на бобіну) при монтажі, що розташованими під гострим кутом a 1 до площини, збільшує термін експлуатації контактного проводу. перпендикулярної вертикальної площини симетрії. Крім того, виконання контактної частини у Ця сукупність загальних і основних відмітних вигляді тонкостінного шару покриття зносостійкого суттєвих ознак, якими характеризується алюмінієвого сплаву, нанесеного на нижню основу контактний провід, що заявляється, не відома з корпусу верхньої струмопровідної частини за рівня техніки, є новою і достатньою у всіх допомогою, наприклад, електродугового випадках, на які розповсюджується об'єм напилення, додатково забезпечує зниження правового захисту. витрати такого дорогого алюмінієвого сплаву, що Причинно-наслідковий зв'язок відмітних ознак суттєво знижує вартість виготовлення контактного при їх взаємодії з відомими ознаками в досягненні проводу. очікуваного технічного результату, обумовленого А виконання зовнішньої контактної поверхні поставленою технічною задачею, полягає в нижньої контактної частини випуклою і утвореною наступному. двома симетричними площинами, розташованими Так, розташування армуючого елементу під гострим кутом до площини, перпендикулярної цілком усередині корпусу верхньої вертикальній площині симетрії, забезпечує струмопровідної частини забезпечує його міцне поліпшений контакт струмоприймача з'єднання з останнім і не приводить до електротранспорту і контактного проводу, що розшарування контактного проводу, як при його також збільшує термін експлуатації останнього. Контактний провід має і інші додаткові прогинанні під час експлуатації, так і при вигині відмітні ознаки, які уточнюють і доповнюють його в його під час намотування в бухту (на бобіну) при монтажі. окремих випадках виконання. Виконання корпусу верхньої струмопровідної Так, в контактному проводі, згідно винаходу, частини в поперечному перетині трапецієвидним з армуючий елемент розташований цілком нижньою основою, виконаною плоскою, розширює усередині корпусу верхньої струмопровідної контактний провід донизу. частини так, що якнайменша відстань від поверхні армуючого елементу до нижньої основи трапецієвидного корпусу верхньої струмопровідної 7 82234 8 частини складає t1=1,5-2,0мм у вертикальній поверхні нижньої контактної частини до контактної площині симетрії. поверхні струмоприймача електротранспорту. Відстань від поверхні армуючого елементу до Це знижує надійність експлуатації, а також нижньої основи трапецієвидного корпусу верхньої невиправдано збільшує масу і вартість дорогої струмопровідної частини у вказаному діапазоні нижньої контактної частини контактного дроту. значень визначена експериментальним шляхом і є Вибір цього кута більше верхньої межі (a 1=11°) оптимальною для цього контактного проводу. також не доцільний, оскільки при цьому суттєво Така відстань забезпечує неглибоке, але зменшується маса нижньої контактної частини і надійне розташування армуючого елементу термін експлуатації контактного проводу. усередині трапецієвидного корпусу верхньої У контактному проводі, згідно винаходу, бічні струмопровідної частини контактного проводу, що стінки трапецієвидного корпусу верхньої збільшує термін його експлуатації. струмопровідної частини розташовані під кутом Вибір цієї відстані менше нижньої межі a 2=7-13° до вертикальної площини симетрії. (t1=1,5мм) і більше верхньої межі (t1=2,0мм) не Розташування бічних стінок трапецієвидного доцільний, оскільки в першому випадку корпусу верхньої струмопровідної частини кутом зменшується товщина перемички нижньої основи a 2=7-13° до вертикальної площини симетрії трапецієвидного корпусу верхньої струмопровідної визначено експериментальним шляхом і є частини, що приводить до її швидкого зносу, а в оптимальним для цього контактного проводу, другому випадку надмірно збільшується величина оскільки збільшує масу контактного проводу в заглиблення армуючого елементу, що призводить нижній частині його поперечного перетину, що до того, що граничний знос F1 контактного проводу суттєво збільшує термін його експлуатації. (не більш 20% площі F0 первинного поперечного Вибір цього кута менше нижньої межі (a 2=7°) перетину контактного дроту, F1£20% F0), що не доцільний, оскільки при цьому маса контактного допускається, наступає за коротший термін проводу в нижній частині його поперечного експлуатації. перетину практично не збільшується, що не дає У контактному проводі, згідно винаходу, можливості суттєво підвищити термін його товщина покриття, створюючого нижню контактну експлуатації. частину, складає t2=1,5-2,0мм у вертикальній Вибір цього кута більше верхньої межі (a 2=13°) площині симетрії. також не доцільний, оскільки при цьому Згадана товщина покриття, створюючого зменшуються геометричні параметри шийки нижню контактну частину у вказаному діапазоні захватної головки верхньої струмопровідної значень, визначена експериментальним шляхом і частини, що знижує надійність кріплення є оптимальною для цього контактного проводу. контактного проводу підвісними затискачами Така товщина забезпечує оптимальне контактної мережі електротранспорту. поєднання тривалості терміну експлуатації і У контактному проводі, згідно винаходу, шийка вартості нижньої контактної частини і контактного верхньої струмопровідної частини, утворена проводу в цілому. двома симетрично розташованими бічними Вибір цієї товщини покриття менше нижньої подовжніми жолобами, виконана у вигляді двох межі (t2=1,5мм) і більше верхньої межі (t2=2,0мм) двогранних кутів, величина кожного з яких складає не доцільний, оскільки при цьому в першому a 3=82-88°. випадку зменшується товщина нижньої контактної Експериментально встановлено, що частини, а в другому випадку збільшується виконання бічних подовжніх жолобів шийки у вартість виготовлення останньої і контактного вигляді двох двогранних кутів, величина яких проводу в цілому. складає a 3=82-88°, є оптимальним діапазоном У контактному проводі, згідно винаходу, значень згаданого кута аз для надійного кріплення випукла зовнішня контактна поверхня нижньої контактного проводу до підвісних затискачів контактної частини утворена двома симетричними контактної мережі електротранспорту, що похилими площинами, розташованими під кутом забезпечує тривалий термін його експлуатації. a 1=5-11° до площини, перпендикулярної Вибір цього кута за межами вказаного вертикальній площині симетрії. діапазону значень (a3=82-88°) не забезпечує Виконання випуклої зовнішньої контактної надійну фіксацію захватної головки верхньої поверхні нижньої контактної частини з двома струмопровідної частини в підвісних затискачах симетричними похилими площинами, із згаданим контактної мережі електротранспорту, що знижує діапазоном кутів a 1=5-11° розташування до термін експлуатації контактного проводу. площини, перпендикулярної вертикальній площині У контактному проводі, згідно винаходу, симетрії, обумовлено експериментальним шляхом верхня грань двогранного кута аз кожного бічного і є оптимальним для формування простої і подовжнього жолоба шийки верхньої технологічної форми зовнішньої контактної струмопровідної частини, розташована до поверхні, при якій забезпечується щільне горизонтальної площини, що проходить через прилягання, надійний її контакт із вершини двогранних кутів, під кутом a 4=57-63°. струмоприймачем електротранспорту і тривалий Розташування верхньої грані кожного термін експлуатації. двогранного кута a 3 по відношенню до Вибір цього кута менше нижньої межі (a 1=5°) горизонтальної площини, що проходить через не доцільний, оскільки при цьому знижується вершини двогранних кутів a 3, під кутом a 4=57-63° щільність прилягання зовнішньої контактної визначено експериментальним шляхом і є 9 82234 10 оптимальним діапазоном значень для можливості струмопровідної частини 1 в поперечному двостороннього кріплення контактного дроту до перетині виконаний трапецієвидним ABCD, а його існуючих підвісних затискачів контактної мережі більша нижня основа AD виконана плоскою. електротранспорту, як при його експлуатації, так і Армуючий елемент 7 розташований так, що при його ремонті шляхом перевороту контактного точка О1 центру його поперечного перетину дроту на 180° і відновлення нижньої контактної розташована між точкою О2 перетину діагоналей частини за допомогою, наприклад, АС і BD трапецієвидного корпусу 3 верхньої електродугового напилення. струмопровідної частини 1 і його нижньою Вибір цього кута за межами вказаного основою AD. Нижня контактна частина 6 виконана у вигляді діапазону значень (a4=57-63°) не забезпечує тонкостінного шару покриття зносостійкого надійну фіксацію контактного проводу до існуючих алюмінієвого сплаву, нанесеного на нижню основу підвісних затискачів контактної мережі AD корпусу 3 верхньої струмопровідної частини 1 електротранспорту при перевороті контактного за допомогою, наприклад, електродугового проводу на 180° під час ремонту контактного напилення. проводу при зносі його нижньої контактної Зовнішня контактна поверхня 8 нижньої частини. контактної частини 6 виконана випуклою і При цьому контактний провід перевертають на утворена двома симетричними похилими 180° і тимчасово кріплять до існуючих підвісних площинами 9, розташованими під гострим кутом затискачів контактної мережі електротранспорту так, що захватна головка верхньої a 1 до площини, перпендикулярної вертикальній струмопровідної частини розташовується внизу і площині симетрії. контактує із струмоприймачем електротранспорту. Армуючий елемент 7 розташований цілком У такому положенні зношена нижня контактна усередині корпусу 3 верхньої струмопровідної частина знаходиться вгорі і підлягає відновленню частини 1 так, що відстань від поверхні армуючого за допомогою, наприклад, електродугового елементу 7 до нижньої основи AD трапецієвидного напилення безпосередньо на лінії без зупинки (ABCD) корпусу 3 верхньої струмопровідної роботи електротранспорту. частини 1 складає t1=1,5-2,0мм у вертикальній З рівня техніки заявники не виявили технічні площині симетрії. рішення, співпадаючі із загальними і відмітними Товщина покриття, створюючого нижню ознаками контактного проводу, що заявляється, контактну частину 6, складає t2=1,5-2,0мм у що свідчить про те, що пропоноване технічне вертикальній площині симетрії. рішення не є частиною рівня техніки і відповідає Випукла зовнішня контактна поверхня 8 критерію винаходу «новизна». нижньої контактної частини 6 утворена двома З рівня техніки заявники також не виявили симетричними похилими площинами 9, технічні рішення, співпадаючі з відмітними розташованими під кутом a 1=5-11° до площини, ознаками контактного проводу, що заявляється, перпендикулярної вертикальної площини симетрії. що свідчить про те, що пропонований контактний Бічні стінки АВ і CD трапецієвидного (ABCD) провід для фахівця не є очевидним, не випливає корпусу 3 верхньої струмопровідної частини 1 явно з рівня техніки і відповідає критерію винаходу розташовані під кутом a 2=7-13° до вертикальної «винахідницький рівень». площини симетрії. Перелік фігур креслення Шийка 4 верхньої струмопровідної частини 1, Надалі винахід пояснюється прикладом утворена двома симетрично розташованими переважного його виконання, а також докладним бічними подовжніми жолобами 5, виконана у описом його конструкції і роботи з посиланнями на вигляді двох двогранних кутів, величина кожного з прикладене креслення. яких складає a 3=82-88°. На кресленні зображений контактний дріт, Верхня грань 10 кожного двогранного кута a 3 поперечний розріз. розташована до горизонтальної площини, що Відомості, які підтверджують можливість проходить через вершини двогранних кутів, під здійснення винаходу кутом a 4=57-63°. Контактний дріт містить (дивись креслення) Контактний провід використовується і працює сполучені між собою по всій своїй довжині верхню таким чином. струмопровідну частину 1, виконану з корозійноВиготовлений контактний провід, стійкого алюмінієвого сплаву і що має захватну пропонованої вдосконаленої конструкції, за головку 2 і корпус 3, які зв'язані між собою шийкою допомогою підвісних затискачів кріплять до 4, утвореною двома симетрично розташованими контактної мережі електротранспорту в положенні, бічними подовжніми жолобами 5, виконаними у показаному на кресленні. вигляді двогранних кутів a 3, нижню контактну При роботі електротранспорту його частину 6, виконану із зносостійкого алюмінієвого струмоприймач знаходиться в постійному контакті сплаву, а також армуючий елемент 7. з контактним проводом. Армуючий елемент 7 виконаний у вигляді При русі електротранспорту сталевого дроту, розташованого усередині струмоприймач ковзає по зовнішній контактній контактного проводу у вертикальній площині поверхні 8 нижньої контактної частини 6 симетрії. контактного проводу, що супроводжується Армуючий елемент 7 розташований цілком прогинанням і зносом згаданої поверхні і усередині корпусу 3 верхньої струмопровідної контактного проводу в цілому. частини 1, згаданий корпус 3 верхньої 11 82234 12 У зв'язку з тим, що армуючий елемент 7 гострим кутом a 3 до площини, перпендикулярної цілком розташований усередині корпусу 3 верхньої вертикальній площині симетрії, забезпечує струмопровідної частини 1, то забезпечується його поліпшений контакт струмоприймача міцне з'єднання з останнім. електротранспорту і контактного проводу, що Це запобігає розшаруванню контактного також збільшує термін експлуатації останнього. проводу, як при його прогинанні під час Вдосконалене компонування і поліпшені експлуатації, так і при вигині його під час геометричні параметри складових частин (1-10) намотування в бухту (на бобіну) при його монтажі. такого контактного проводу (t1=1,5-2,0мм, t2=1,5Завдяки тому, що корпус 3 верхньої 2,0мм, a 1=5-11°, a 2=7-13°, a 3=82-88° і a 4=57-63°) струмопровідної частини 1 виконаний в суттєво підвищують термін його експлуатації. поперечному перетині трапецієвидним (ABCD) з При граничному зносі контактного проводу плоскою нижньою основою AD, то контактний його від'єднують від підвісних затискачів провід має розширений донизу поперечний контактної мережі електротранспорту. перетин, а площа його робочої контактної поверхні Потім контактний провід перевертають на 180° і термін експлуатації суттєво збільшуються. і тимчасово кріплять до підвісних затискачах За рахунок того, що точка О1 центру контактної мережі електротранспорту так, що поперечного перетину армуючого елементу 7 захватна головка 2 верхньої струмопровідної знаходиться між точкою О2 перетину діагоналей частини 1 розташовується внизу і контактує із АС і BD трапецієвидного (ABCD) корпусу 3 струмоприймачем електротранспорту. верхньої струмопровідної частини 1 і його Це стало можливим завдяки тому, що нижньою основою AD, суттєво зміщується двогранний кут a 3 кожного з двох симетрично положення армуючого елементу 7 у бік згаданої розташованих бічних жолобів 5, створюючих більшої нижньої основи AD. шийку 4 верхньої струмопровідної частини 1, При такому неглибокому (t1=1,5-2,0мм) складає a 3=82-88°, а кут a 4 між верхньою гранню розташуванні армуючого елементу 7 усередині двогранного кута a 3 кожного бічного подовжнього верхньої струмопровідної частини 1 контактного жолоба 5 шийки 4 верхньої струмопровідної проводу, і зносі нижньої контактної частини 6, частини 1 до горизонтальної площини, що виконаної із зносостійкого алюмінієвого сплаву, то проходить через вершини двогранних кутів a 3, в контакт з струмоприймачем електротранспорту складає a 4=57-63°. вступає нижня основа AD трапецієвидного (ABCD) За рахунок цього забезпечується можливість корпусу 3 верхньої струмопровідної частини 1. надійного двостороннього кріплення контактного В процесі зносу нижньої основи AD проводу існуючими підвісними затискачами трапецієвидного (ABCD) корпусу 3 верхньої контактної мережі електротранспорту. струмопровідної частини 1, виконаної з корозійноЗношена і підлягаюча відновленню нижня стійкого алюмінієвого сплаву, відбувається контактна частина 6 при цьому знаходиться вгорі. оголення армуючого елементу 7, виконаного у Зношену нижню контактну частину 6 вигляді міцного сталевого дроту. відновлюють за допомогою, наприклад, При цьому армуючий елемент 7, що має вищі електродугового напилення безпосередньо на лінії міцнісні характеристики, обмежує інтенсивний знос без зупинки роботи електротранспорту, після чого F1 контактного проводу, в межах допустимої контактний провід повертають в первинне робоче величини (не більш 20% площі F0 первинного положення до наступного ремонту. поперечного перетину контактного проводу, Пропонований контактний провід відповідає F1£20% F0), що суттєво збільшує термін критерію винаходу «промислова придатність», експлуатації контактного проводу. оскільки може бути неодноразово виготовлений Тонкостінний шар покриття зносостійкого промисловим способом на будь-якому алюмінієвого сплаву, нанесений на нижню основу металургійному підприємстві. AD корпусу 3 верхньої струмопровідної частини 1 Перелік позначень за допомогою, наприклад, електродугового 1. Верхня струмопровідна частина напилення і формуючий нижню контактну частину 2. Захватна головка верхньої струмопровідної 6, забезпечує їх міцне з'єднання між собою. частини 1 Це також запобігає розшаруванню контактного 3. Корпус верхньої струмопровідної частини 1 проводу, як при його прогинанні під час 4. Шийка верхньої струмопровідної частини 1 експлуатації, так і при вигині його під час 5. Бічні подовжні жолоби шийки 4 верхньої намотування в бухту (на бобіну), що збільшує струмопровідної частини 1 термін експлуатації контактного проводу. 6. Нижня контактна частина Тонкостінний шар покриття із зносостійкого 7. Армуючий елемент алюмінієвого сплаву нижньої контактної частини 6, 8. Зовнішня контактна поверхня нижньої нанесений на нижню основу AD корпусу 3 верхньої контактної частини 6 струмопровідної частини 1 за допомогою, 9. Похилі площини зовнішньої контактної наприклад, електродугового напилення, додатково поверхні 8 нижньої контактної частини 6 забезпечує зниження витрати такого дорогого 10. Верхня грань двогранного кута аз кожного алюмінієвого сплаву, що суттєво знижує вартість бічного подовжнього жолоба 5 шийки 4 верхньої виготовлення контактного проводу. струмопровідної частини 1, зв'язана із захватною А випукла зовнішня контактна поверхня 8 головкою 2 нижньої контактної частини 6, утворена двома ABCD - трапецієвидний корпус 3 верхньої симетричними площинами, розташованими під струмопровідної частини 1 13 82234 AD - нижня основа трапецієвидного (ABCD) корпусу 3 верхньої струмопровідної частини 1 AC, BD - діагоналі трапецієвидного (ABCD) корпусу 3 верхньої струмопровідної частини 1 О1 - точка центру поперечного перетину армуючого елементу 7 О2 - точка перетину діагоналей АС і BD трапецієвидного (ABCD) корпусу 3 верхньої струмопровідної частини 1 t1 - відстань від поверхні армуючого елементу 7 до нижньої основи AD трапецієвидного (ABCD) корпусу 3 верхньої струмопровідної частини 1 у вертикальній площині симетрії; t1=1,5-2,0мм t2 - товщина покриття, створюючого нижню контактну частину 6, у вертикальній площині симетрії; t2=1,5-2,0мм a 1 - кут розташування кожної з двох симетричних похилих площин 9 зовнішньої контактної поверхні 8 нижньої контактної частини 6 до площини, перпендикулярної вертикальній площині симетрії; a 1=5-11 0 a 2 - кут розташування кожної бічної стінки АВ і CD трапецієвидного (ABCD) корпусу 3 верхньої струмопровідної частини 1 до вертикальної площини симетрії; a 2=7-13° a 3 - двогранний кут кожного з двох симетрично розташованих бічних подовжніх жолобів 5, створюючих шийку 4 верхньої струмопровідної частини 1; a 3=82-88° a 4 - кут між верхньою гранню двогранного кута a 3 кожного бічного подовжнього жолоба 5 шийки 4 верхньої струмопровідної частини 1, що проходить через вершини двогранних кутів a 3; a 4=57-63° F0 - площа первинно поперечного перетину контактного проводу; F0=100%. F1 - допустима площа зносу поперечного перетину контактного проводу; F1£20%F0. 14
