Пристрій для безперервного пресування виноградної лози

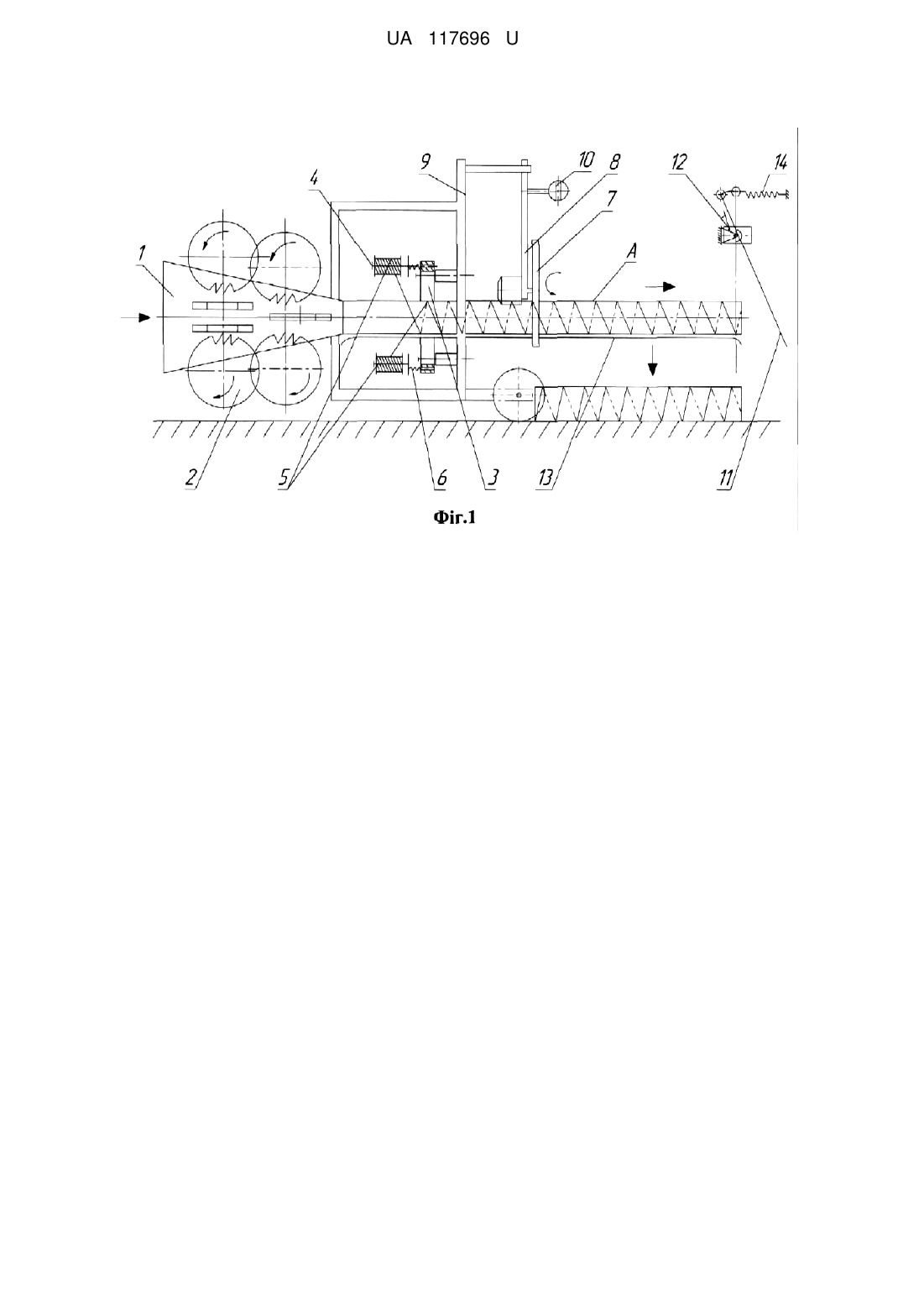

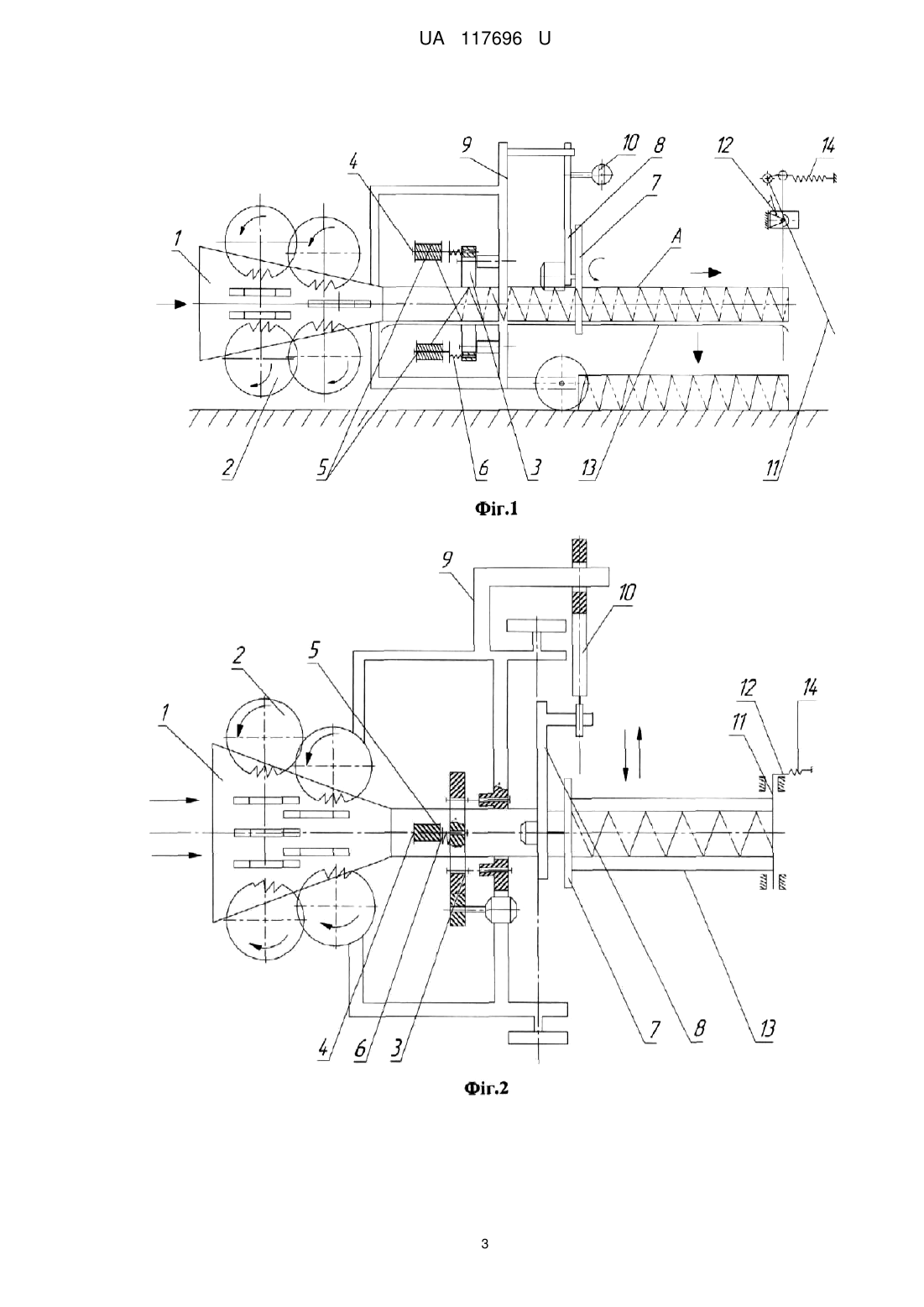

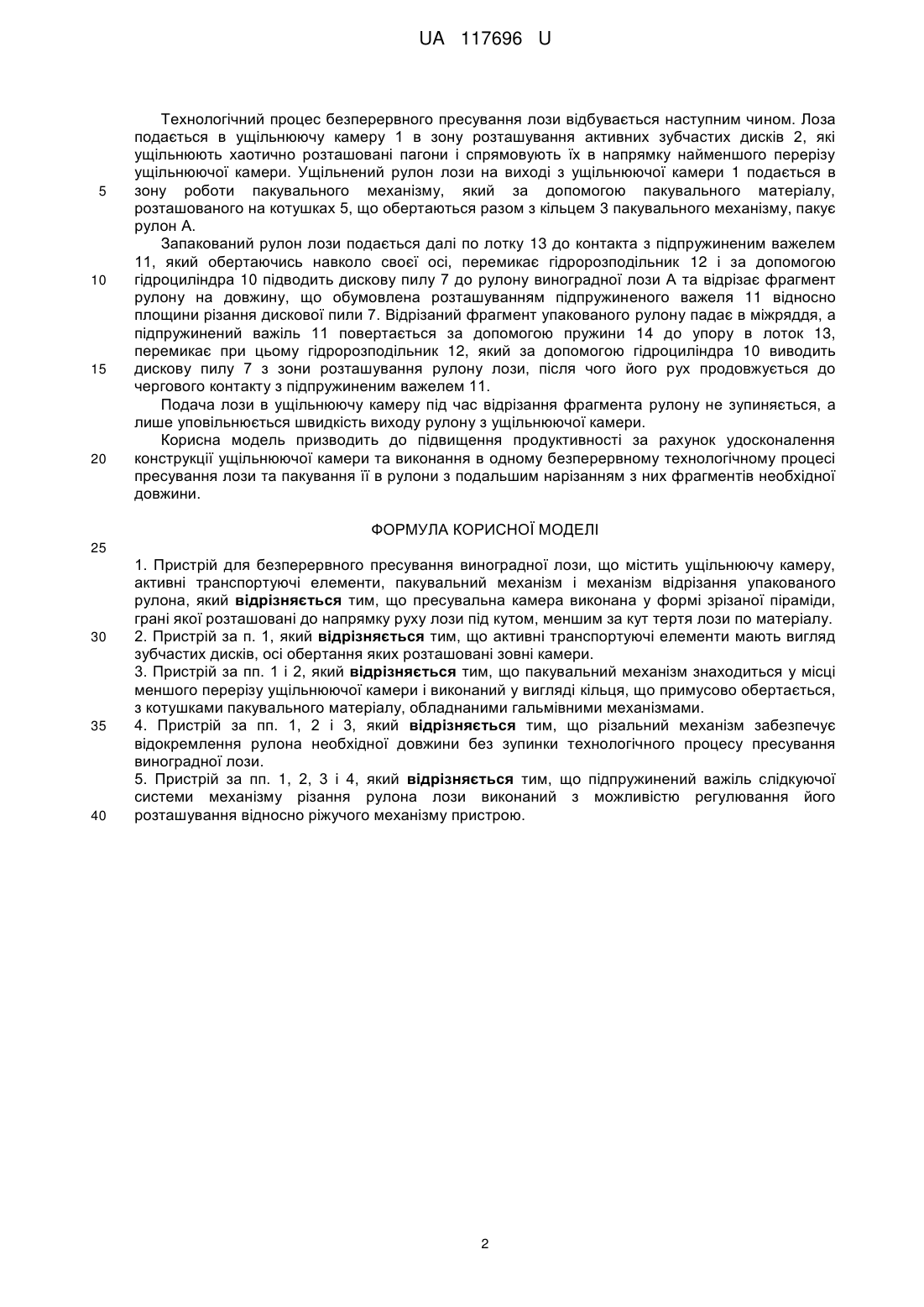

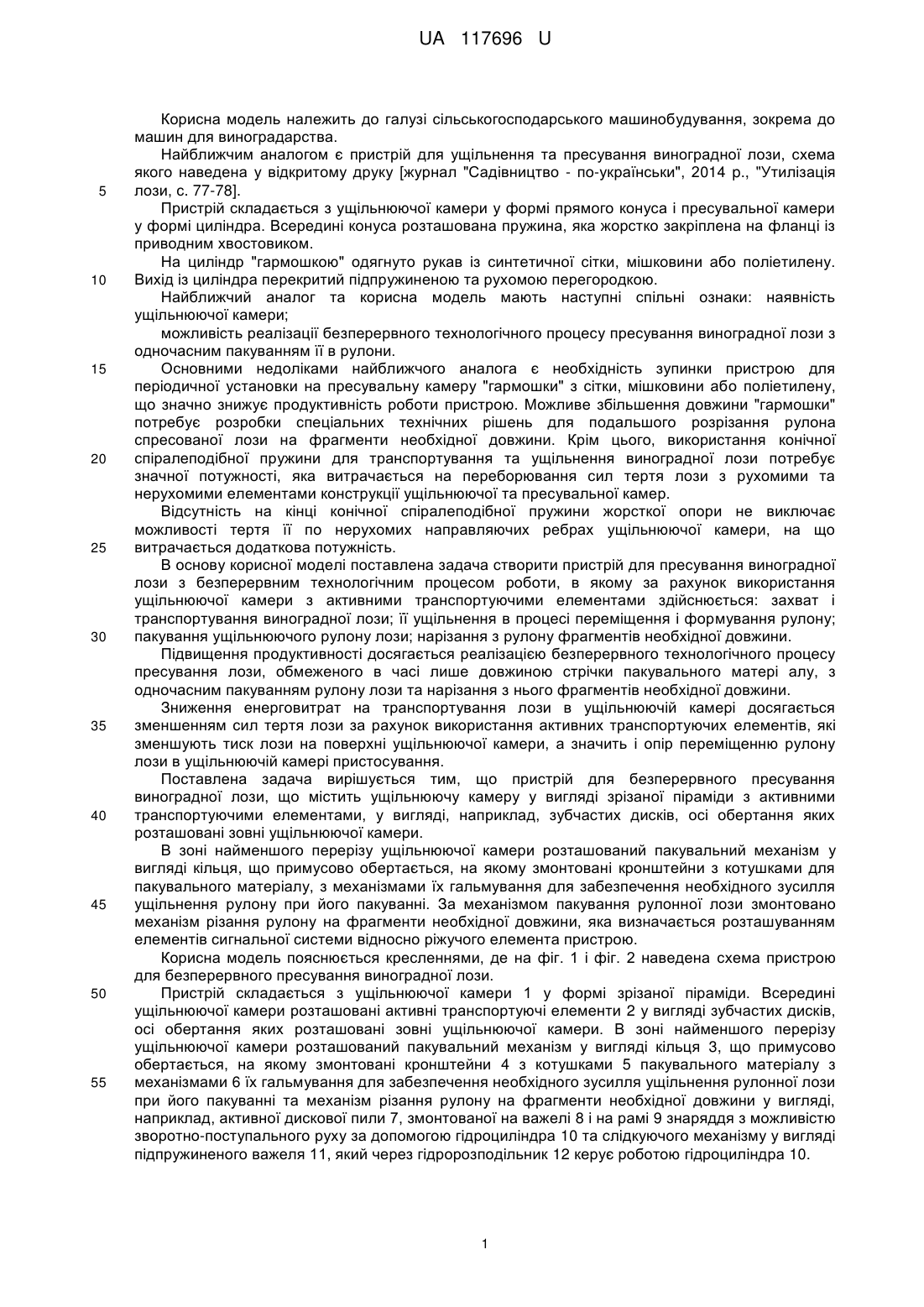

Реферат: Пристрій для безперервного пресування виноградної лози містить ущільнюючу камеру, активні транспортуючі елементи, пакувальний механізм і механізм відрізання упакованого рулона. Пресувальна камера виконана у формі зрізаної піраміди, грані якої розташовані до напрямку руху лози під кутом, меншим за кут тертя лози по матеріалу. UA 117696 U (12) UA 117696 U UA 117696 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до машин для виноградарства. Найближчим аналогом є пристрій для ущільнення та пресування виноградної лози, схема якого наведена у відкритому друку [журнал "Садівництво - по-українськи", 2014 p., "Утилізація лози, с. 77-78]. Пристрій складається з ущільнюючої камери у формі прямого конуса і пресувальної камери у формі циліндра. Всередині конуса розташована пружина, яка жорстко закріплена на фланці із приводним хвостовиком. На циліндр "гармошкою" одягнуто рукав із синтетичної сітки, мішковини або поліетилену. Вихід із циліндра перекритий підпружиненою та рухомою перегородкою. Найближчий аналог та корисна модель мають наступні спільні ознаки: наявність ущільнюючої камери; можливість реалізації безперервного технологічного процесу пресування виноградної лози з одночасним пакуванням її в рулони. Основними недоліками найближчого аналога є необхідність зупинки пристрою для періодичної установки на пресувальну камеру "гармошки" з сітки, мішковини або поліетилену, що значно знижує продуктивність роботи пристрою. Можливе збільшення довжини "гармошки" потребує розробки спеціальних технічних рішень для подальшого розрізання рулона спресованої лози на фрагменти необхідної довжини. Крім цього, використання конічної спіралеподібної пружини для транспортування та ущільнення виноградної лози потребує значної потужності, яка витрачається на переборювання сил тертя лози з рухомими та нерухомими елементами конструкції ущільнюючої та пресувальної камер. Відсутність на кінці конічної спіралеподібної пружини жорсткої опори не виключає можливості тертя її по нерухомих направляючих ребрах ущільнюючої камери, на що витрачається додаткова потужність. В основу корисної моделі поставлена задача створити пристрій для пресування виноградної лози з безперервним технологічним процесом роботи, в якому за рахунок використання ущільнюючої камери з активними транспортуючими елементами здійснюється: захват і транспортування виноградної лози; її ущільнення в процесі переміщення і формування рулону; пакування ущільнюючого рулону лози; нарізання з рулону фрагментів необхідної довжини. Підвищення продуктивності досягається реалізацією безперервного технологічного процесу пресування лози, обмеженого в часі лише довжиною стрічки пакувального матері алу, з одночасним пакуванням рулону лози та нарізання з нього фрагментів необхідної довжини. Зниження енерговитрат на транспортування лози в ущільнюючій камері досягається зменшенням сил тертя лози за рахунок використання активних транспортуючих елементів, які зменшують тиск лози на поверхні ущільнюючої камери, а значить і опір переміщенню рулону лози в ущільнюючій камері пристосування. Поставлена задача вирішується тим, що пристрій для безперервного пресування виноградної лози, що містить ущільнюючу камеру у вигляді зрізаної піраміди з активними транспортуючими елементами, у вигляді, наприклад, зубчастих дисків, осі обертання яких розташовані зовні ущільнюючої камери. В зоні найменшого перерізу ущільнюючої камери розташований пакувальний механізм у вигляді кільця, що примусово обертається, на якому змонтовані кронштейни з котушками для пакувального матеріалу, з механізмами їх гальмування для забезпечення необхідного зусилля ущільнення рулону при його пакуванні. За механізмом пакування рулонної лози змонтовано механізм різання рулону на фрагменти необхідної довжини, яка визначається розташуванням елементів сигнальної системи відносно ріжучого елемента пристрою. Корисна модель пояснюється кресленнями, де на фіг. 1 і фіг. 2 наведена схема пристрою для безперервного пресування виноградної лози. Пристрій складається з ущільнюючої камери 1 у формі зрізаної піраміди. Всередині ущільнюючої камери розташовані активні транспортуючі елементи 2 у вигляді зубчастих дисків, осі обертання яких розташовані зовні ущільнюючої камери. В зоні найменшого перерізу ущільнюючої камери розташований пакувальний механізм у вигляді кільця 3, що примусово обертається, на якому змонтовані кронштейни 4 з котушками 5 пакувального матеріалу з механізмами 6 їх гальмування для забезпечення необхідного зусилля ущільнення рулонної лози при його пакуванні та механізм різання рулону на фрагменти необхідної довжини у вигляді, наприклад, активної дискової пили 7, змонтованої на важелі 8 і на рамі 9 знаряддя з можливістю зворотно-поступального руху за допомогою гідроциліндра 10 та слідкуючого механізму у вигляді підпружиненого важеля 11, який через гідророзподільник 12 керує роботою гідроциліндра 10. 1 UA 117696 U 5 10 15 20 Технологічний процес безперервного пресування лози відбувається наступним чином. Лоза подається в ущільнюючу камеру 1 в зону розташування активних зубчастих дисків 2, які ущільнюють хаотично розташовані пагони і спрямовують їх в напрямку найменшого перерізу ущільнюючої камери. Ущільнений рулон лози на виході з ущільнюючої камери 1 подається в зону роботи пакувального механізму, який за допомогою пакувального матеріалу, розташованого на котушках 5, що обертаються разом з кільцем 3 пакувального механізму, пакує рулон А. Запакований рулон лози подається далі по лотку 13 до контакта з підпружиненим важелем 11, який обертаючись навколо своєї осі, перемикає гідророзподільник 12 і за допомогою гідроциліндра 10 підводить дискову пилу 7 до рулону виноградної лози А та відрізає фрагмент рулону на довжину, що обумовлена розташуванням підпружиненого важеля 11 відносно площини різання дискової пили 7. Відрізаний фрагмент упакованого рулону падає в міжряддя, а підпружинений важіль 11 повертається за допомогою пружини 14 до упору в лоток 13, перемикає при цьому гідророзподільник 12, який за допомогою гідроциліндра 10 виводить дискову пилу 7 з зони розташування рулону лози, після чого його рух продовжується до чергового контакту з підпружиненим важелем 11. Подача лози в ущільнюючу камеру під час відрізання фрагмента рулону не зупиняється, а лише уповільнюється швидкість виходу рулону з ущільнюючої камери. Корисна модель призводить до підвищення продуктивності за рахунок удосконалення конструкції ущільнюючої камери та виконання в одному безперервному технологічному процесі пресування лози та пакування її в рулони з подальшим нарізанням з них фрагментів необхідної довжини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Пристрій для безперервного пресування виноградної лози, що містить ущільнюючу камеру, активні транспортуючі елементи, пакувальний механізм і механізм відрізання упакованого рулона, який відрізняється тим, що пресувальна камера виконана у формі зрізаної піраміди, грані якої розташовані до напрямку руху лози під кутом, меншим за кут тертя лози по матеріалу. 2. Пристрій за п. 1, який відрізняється тим, що активні транспортуючі елементи мають вигляд зубчастих дисків, осі обертання яких розташовані зовні камери. 3. Пристрій за пп. 1 і 2, який відрізняється тим, що пакувальний механізм знаходиться у місці меншого перерізу ущільнюючої камери і виконаний у вигляді кільця, що примусово обертається, з котушками пакувального матеріалу, обладнаними гальмівними механізмами. 4. Пристрій за пп. 1, 2 і 3, який відрізняється тим, що різальний механізм забезпечує відокремлення рулона необхідної довжини без зупинки технологічного процесу пресування виноградної лози. 5. Пристрій за пп. 1, 2, 3 і 4, який відрізняється тим, що підпружинений важіль слідкуючої системи механізму різання рулона лози виконаний з можливістю регулювання його розташування відносно ріжучого механізму пристрою. 2 UA 117696 U 3 UA 117696 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
