Електронасос занурювання

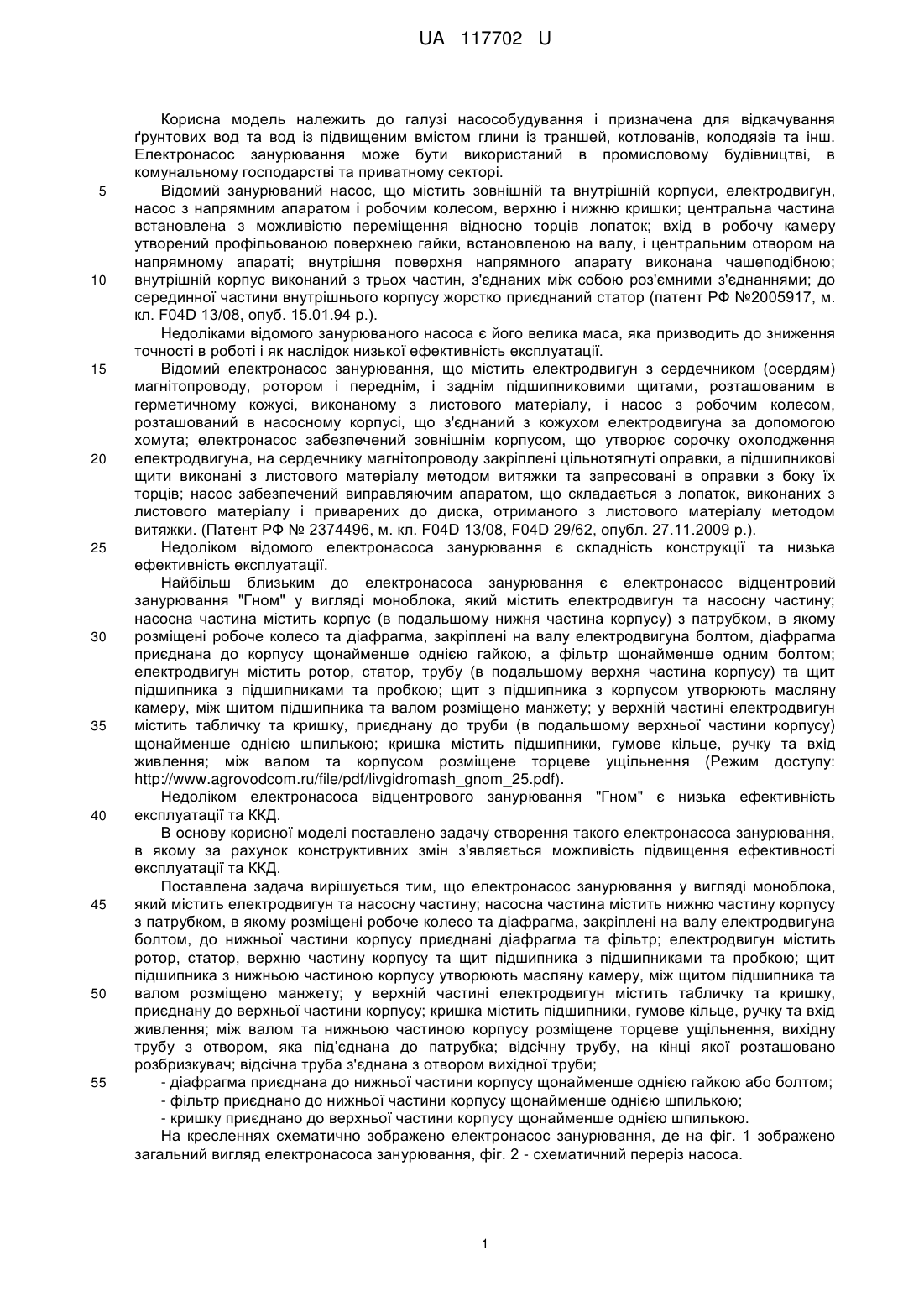

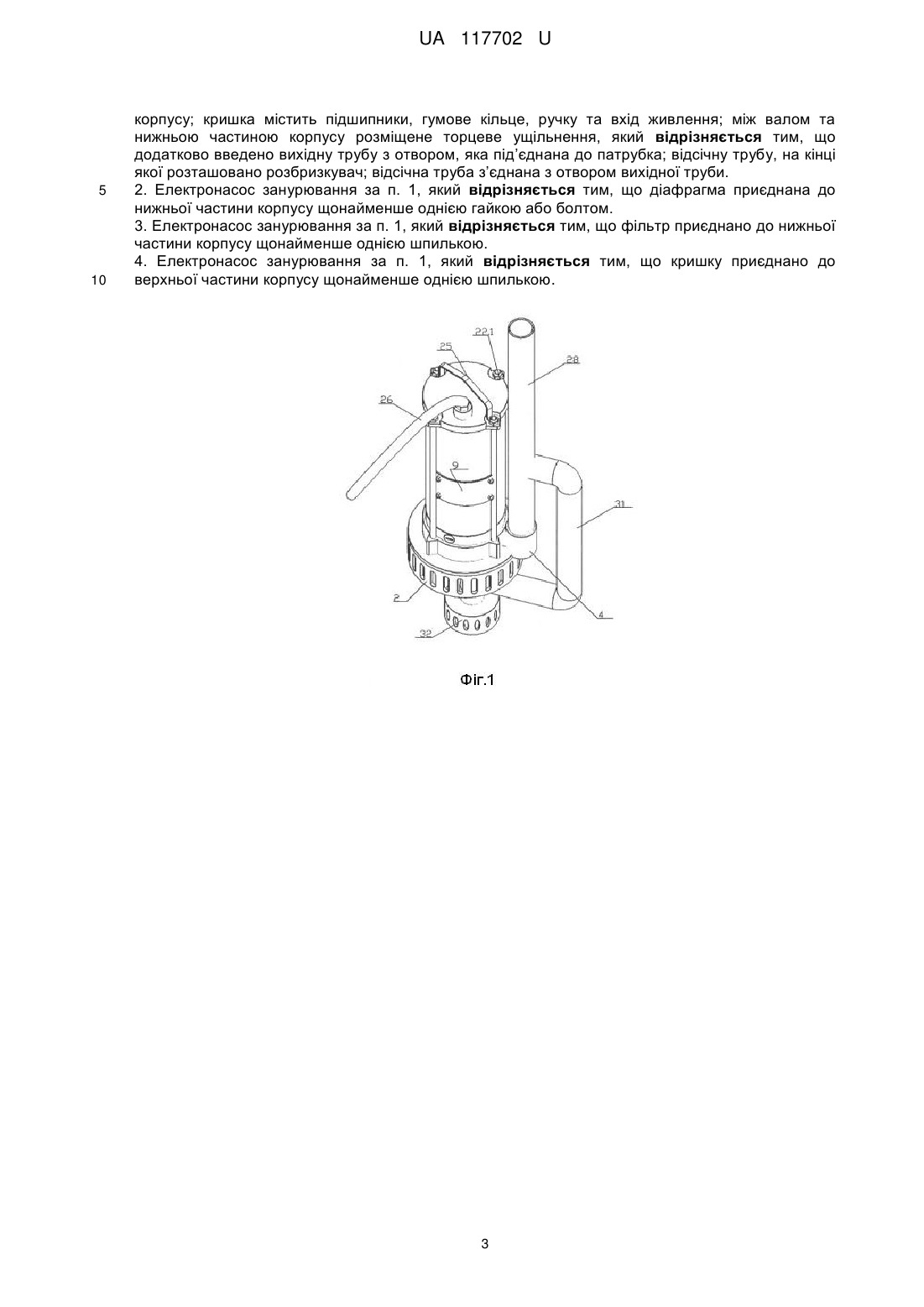

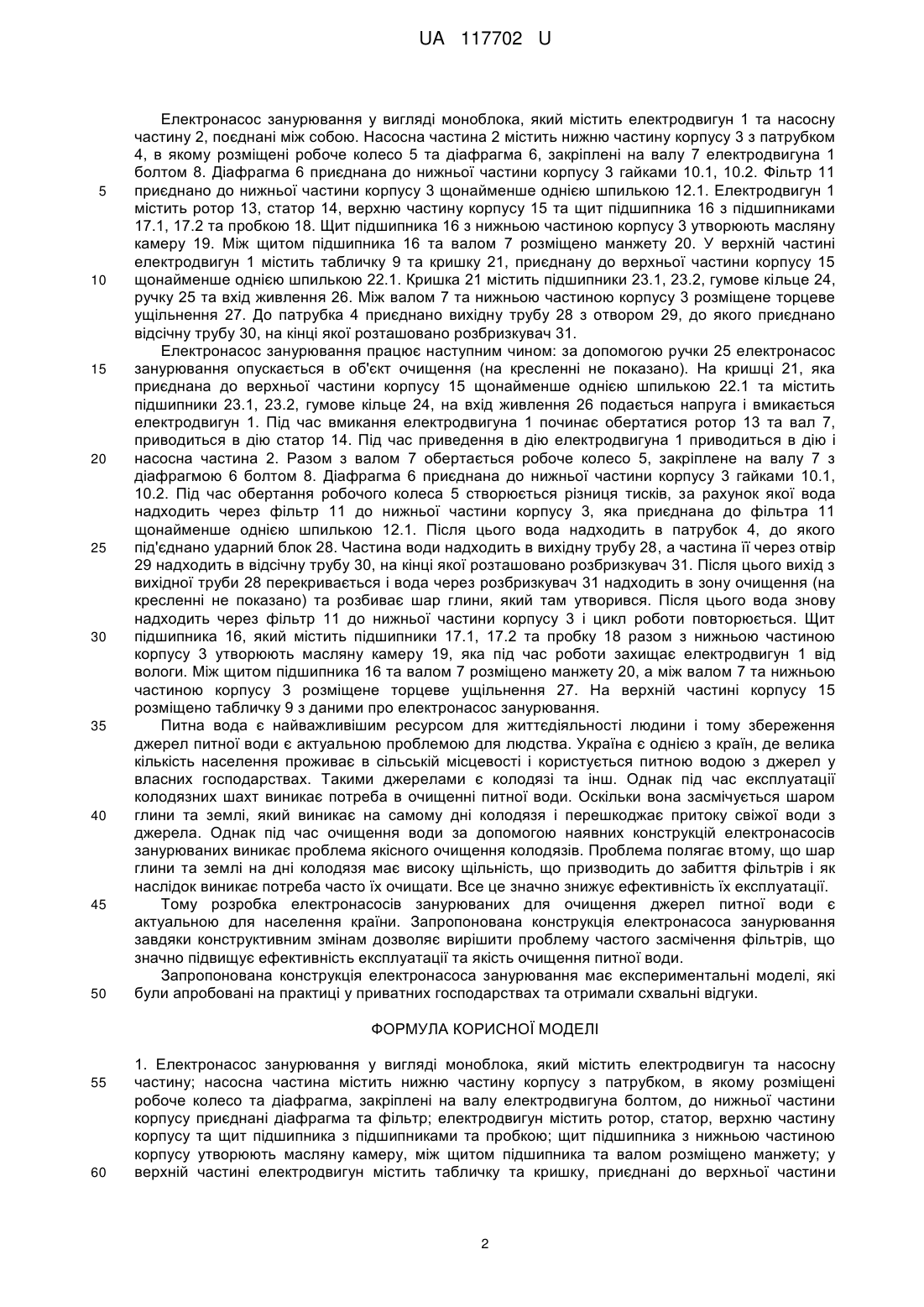

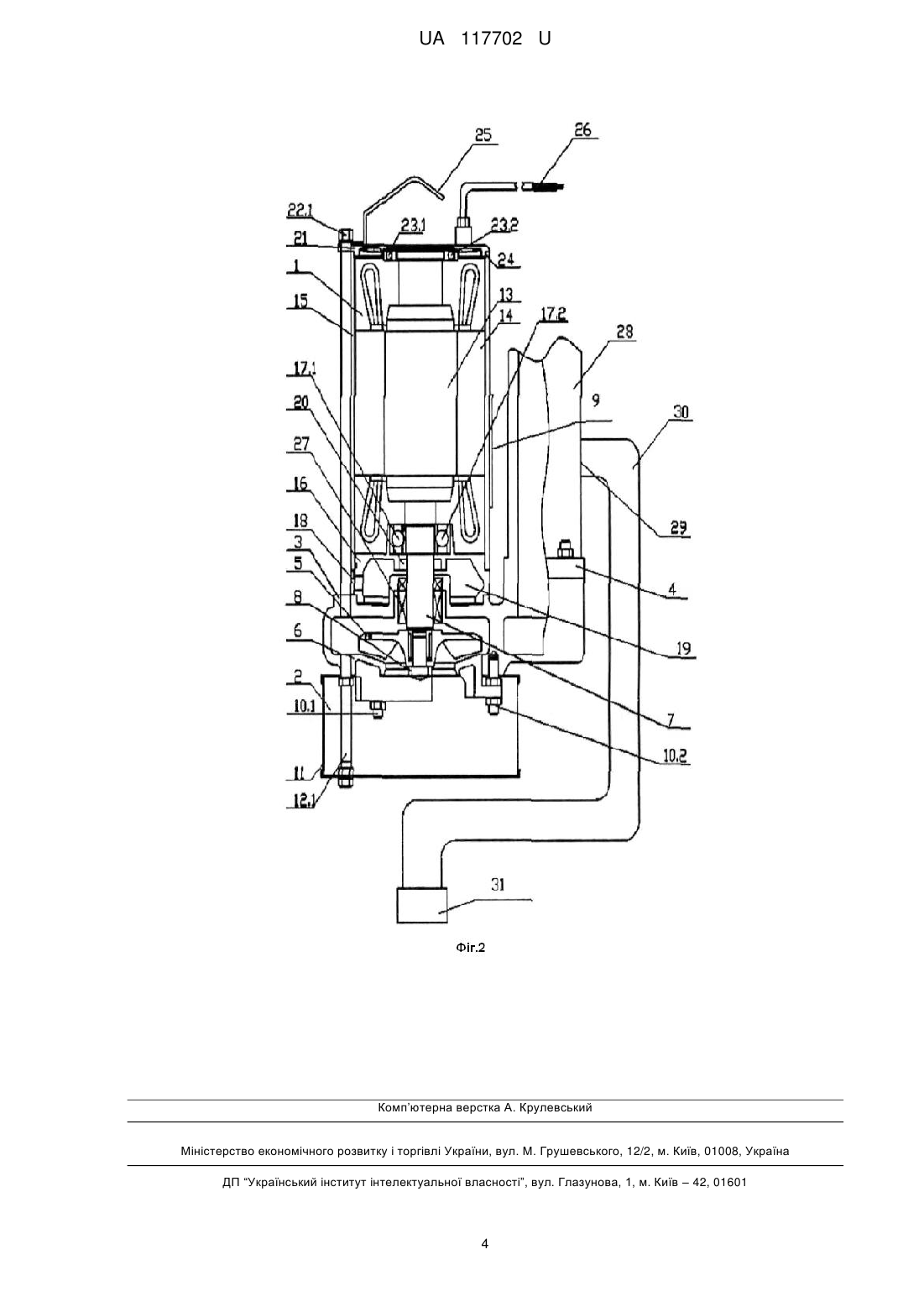

Реферат: Електронасос занурювання у вигляді моноблока містить електродвигун та насосну частину; насосна частина містить нижню частину корпусу з патрубком, в якому розміщені робоче колесо та діафрагма, закріплені на валу електродвигуна болтом, до нижньої частини корпусу приєднані діафрагма та фільтр; електродвигун містить ротор, статор, верхню частину корпусу та щит підшипника з підшипниками та пробкою; щит підшипника з нижньою частиною корпусу утворюють масляну камеру, між щитом підшипника та валом розміщено манжету; у верхній частині електродвигун містить табличку та кришку, приєднані до верхньої частини корпусу; кришка містить підшипники, гумове кільце, ручку та вхід живлення; між валом та нижньою частиною корпусу розміщене торцеве ущільнення. Додатково введено вихідну трубу з отвором, яка під’єднана до патрубка; відсічну трубу, на кінці якої розташовано розбризкувач; відсічна труба з’єднана з отвором вихідної труби. UA 117702 U (54) ЕЛЕКТРОНАСОС ЗАНУРЮВАННЯ UA 117702 U UA 117702 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі насособудування і призначена для відкачування ґрунтових вод та вод із підвищеним вмістом глини із траншей, котлованів, колодязів та інш. Електронасос занурювання може бути використаний в промисловому будівництві, в комунальному господарстві та приватному секторі. Відомий занурюваний насос, що містить зовнішній та внутрішній корпуси, електродвигун, насос з напрямним апаратом і робочим колесом, верхню і нижню кришки; центральна частина встановлена з можливістю переміщення відносно торців лопаток; вхід в робочу камеру утворений профільованою поверхнею гайки, встановленою на валу, і центральним отвором на напрямному апараті; внутрішня поверхня напрямного апарату виконана чашеподібною; внутрішній корпус виконаний з трьох частин, з'єднаних між собою роз'ємними з'єднаннями; до серединної частини внутрішнього корпусу жорстко приєднаний статор (патент РФ №2005917, м. кл. F04D 13/08, опуб. 15.01.94 p.). Недоліками відомого занурюваного насоса є його велика маса, яка призводить до зниження точності в роботі і як наслідок низької ефективність експлуатації. Відомий електронасос занурювання, що містить електродвигун з сердечником (осердям) магнітопроводу, ротором і переднім, і заднім підшипниковими щитами, розташованим в герметичному кожусі, виконаному з листового матеріалу, і насос з робочим колесом, розташований в насосному корпусі, що з'єднаний з кожухом електродвигуна за допомогою хомута; електронасос забезпечений зовнішнім корпусом, що утворює сорочку охолодження електродвигуна, на сердечнику магнітопроводу закріплені цільнотягнуті оправки, а підшипникові щити виконані з листового матеріалу методом витяжки та запресовані в оправки з боку їх торців; насос забезпечений виправляючим апаратом, що складається з лопаток, виконаних з листового матеріалу і приварених до диска, отриманого з листового матеріалу методом витяжки. (Патент РФ № 2374496, м. кл. F04D 13/08, F04D 29/62, опубл. 27.11.2009 р.). Недоліком відомого електронасоса занурювання є складність конструкції та низька ефективність експлуатації. Найбільш близьким до електронасоса занурювання є електронасос відцентровий занурювання "Гном" у вигляді моноблока, який містить електродвигун та насосну частину; насосна частина містить корпус (в подальшому нижня частина корпусу) з патрубком, в якому розміщені робоче колесо та діафрагма, закріплені на валу електродвигуна болтом, діафрагма приєднана до корпусу щонайменше однією гайкою, а фільтр щонайменше одним болтом; електродвигун містить ротор, статор, трубу (в подальшому верхня частина корпусу) та щит підшипника з підшипниками та пробкою; щит з підшипника з корпусом утворюють масляну камеру, між щитом підшипника та валом розміщено манжету; у верхній частині електродвигун містить табличку та кришку, приєднану до труби (в подальшому верхньої частини корпусу) щонайменше однією шпилькою; кришка містить підшипники, гумове кільце, ручку та вхід живлення; між валом та корпусом розміщене торцеве ущільнення (Режим доступу: http://www.agrovodcom.ru/file/pdf/livgidromash_gnom_25.pdf). Недоліком електронасоса відцентрового занурювання "Гном" є низька ефективність експлуатації та ККД. В основу корисної моделі поставлено задачу створення такого електронасоса занурювання, в якому за рахунок конструктивних змін з'являється можливість підвищення ефективності експлуатації та ККД. Поставлена задача вирішується тим, що електронасос занурювання у вигляді моноблока, який містить електродвигун та насосну частину; насосна частина містить нижню частину корпусу з патрубком, в якому розміщені робоче колесо та діафрагма, закріплені на валу електродвигуна болтом, до нижньої частини корпусу приєднані діафрагма та фільтр; електродвигун містить ротор, статор, верхню частину корпусу та щит підшипника з підшипниками та пробкою; щит підшипника з нижньою частиною корпусу утворюють масляну камеру, між щитом підшипника та валом розміщено манжету; у верхній частині електродвигун містить табличку та кришку, приєднану до верхньої частини корпусу; кришка містить підшипники, гумове кільце, ручку та вхід живлення; між валом та нижньою частиною корпусу розміщене торцеве ущільнення, вихідну трубу з отвором, яка під’єднана до патрубка; відсічну трубу, на кінці якої розташовано розбризкувач; відсічна труба з'єднана з отвором вихідної труби; - діафрагма приєднана до нижньої частини корпусу щонайменше однією гайкою або болтом; - фільтр приєднано до нижньої частини корпусу щонайменше однією шпилькою; - кришку приєднано до верхньої частини корпусу щонайменше однією шпилькою. На кресленнях схематично зображено електронасос занурювання, де на фіг. 1 зображено загальний вигляд електронасоса занурювання, фіг. 2 - схематичний переріз насоса. 1 UA 117702 U 5 10 15 20 25 30 35 40 45 50 Електронасос занурювання у вигляді моноблока, який містить електродвигун 1 та насосну частину 2, поєднані між собою. Насосна частина 2 містить нижню частину корпусу 3 з патрубком 4, в якому розміщені робоче колесо 5 та діафрагма 6, закріплені на валу 7 електродвигуна 1 болтом 8. Діафрагма 6 приєднана до нижньої частини корпусу 3 гайками 10.1, 10.2. Фільтр 11 приєднано до нижньої частини корпусу 3 щонайменше однією шпилькою 12.1. Електродвигун 1 містить ротор 13, статор 14, верхню частину корпусу 15 та щит підшипника 16 з підшипниками 17.1, 17.2 та пробкою 18. Щит підшипника 16 з нижньою частиною корпусу 3 утворюють масляну камеру 19. Між щитом підшипника 16 та валом 7 розміщено манжету 20. У верхній частині електродвигун 1 містить табличку 9 та кришку 21, приєднану до верхньої частини корпусу 15 щонайменше однією шпилькою 22.1. Кришка 21 містить підшипники 23.1, 23.2, гумове кільце 24, ручку 25 та вхід живлення 26. Між валом 7 та нижньою частиною корпусу 3 розміщене торцеве ущільнення 27. До патрубка 4 приєднано вихідну трубу 28 з отвором 29, до якого приєднано відсічну трубу 30, на кінці якої розташовано розбризкувач 31. Електронасос занурювання працює наступним чином: за допомогою ручки 25 електронасос занурювання опускається в об'єкт очищення (на кресленні не показано). На кришці 21, яка приєднана до верхньої частини корпусу 15 щонайменше однією шпилькою 22.1 та містить підшипники 23.1, 23.2, гумове кільце 24, на вхід живлення 26 подається напруга і вмикається електродвигун 1. Під час вмикання електродвигуна 1 починає обертатися ротор 13 та вал 7, приводиться в дію статор 14. Під час приведення в дію електродвигуна 1 приводиться в дію і насосна частина 2. Разом з валом 7 обертається робоче колесо 5, закріплене на валу 7 з діафрагмою 6 болтом 8. Діафрагма 6 приєднана до нижньої частини корпусу 3 гайками 10.1, 10.2. Під час обертання робочого колеса 5 створюється різниця тисків, за рахунок якої вода надходить через фільтр 11 до нижньої частини корпусу 3, яка приєднана до фільтра 11 щонайменше однією шпилькою 12.1. Після цього вода надходить в патрубок 4, до якого під'єднано ударний блок 28. Частина води надходить в вихідну трубу 28, а частина її через отвір 29 надходить в відсічну трубу 30, на кінці якої розташовано розбризкувач 31. Після цього вихід з вихідної труби 28 перекривається і вода через розбризкувач 31 надходить в зону очищення (на кресленні не показано) та розбиває шар глини, який там утворився. Після цього вода знову надходить через фільтр 11 до нижньої частини корпусу 3 і цикл роботи повторюється. Щит підшипника 16, який містить підшипники 17.1, 17.2 та пробку 18 разом з нижньою частиною корпусу 3 утворюють масляну камеру 19, яка під час роботи захищає електродвигун 1 від вологи. Між щитом підшипника 16 та валом 7 розміщено манжету 20, а між валом 7 та нижньою частиною корпусу 3 розміщене торцеве ущільнення 27. На верхній частині корпусу 15 розміщено табличку 9 з даними про електронасос занурювання. Питна вода є найважливішим ресурсом для життєдіяльності людини і тому збереження джерел питної води є актуальною проблемою для людства. Україна є однією з країн, де велика кількість населення проживає в сільській місцевості і користується питною водою з джерел у власних господарствах. Такими джерелами є колодязі та інш. Однак під час експлуатації колодязних шахт виникає потреба в очищенні питної води. Оскільки вона засмічується шаром глини та землі, який виникає на самому дні колодязя і перешкоджає притоку свіжої води з джерела. Однак під час очищення води за допомогою наявних конструкцій електронасосів занурюваних виникає проблема якісного очищення колодязів. Проблема полягає втому, що шар глини та землі на дні колодязя має високу щільність, що призводить до забиття фільтрів і як наслідок виникає потреба часто їх очищати. Все це значно знижує ефективність їх експлуатації. Тому розробка електронасосів занурюваних для очищення джерел питної води є актуальною для населення країни. Запропонована конструкція електронасоса занурювання завдяки конструктивним змінам дозволяє вирішити проблему частого засмічення фільтрів, що значно підвищує ефективність експлуатації та якість очищення питної води. Запропонована конструкція електронасоса занурювання має експериментальні моделі, які були апробовані на практиці у приватних господарствах та отримали схвальні відгуки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Електронасос занурювання у вигляді моноблока, який містить електродвигун та насосну частину; насосна частина містить нижню частину корпусу з патрубком, в якому розміщені робоче колесо та діафрагма, закріплені на валу електродвигуна болтом, до нижньої частини корпусу приєднані діафрагма та фільтр; електродвигун містить ротор, статор, верхню частину корпусу та щит підшипника з підшипниками та пробкою; щит підшипника з нижньою частиною корпусу утворюють масляну камеру, між щитом підшипника та валом розміщено манжету; у верхній частині електродвигун містить табличку та кришку, приєднані до верхньої частини 2 UA 117702 U 5 10 корпусу; кришка містить підшипники, гумове кільце, ручку та вхід живлення; між валом та нижньою частиною корпусу розміщене торцеве ущільнення, який відрізняється тим, що додатково введено вихідну трубу з отвором, яка під’єднана до патрубка; відсічну трубу, на кінці якої розташовано розбризкувач; відсічна труба з’єднана з отвором вихідної труби. 2. Електронасос занурювання за п. 1, який відрізняється тим, що діафрагма приєднана до нижньої частини корпусу щонайменше однією гайкою або болтом. 3. Електронасос занурювання за п. 1, який відрізняється тим, що фільтр приєднано до нижньої частини корпусу щонайменше однією шпилькою. 4. Електронасос занурювання за п. 1, який відрізняється тим, що кришку приєднано до верхньої частини корпусу щонайменше однією шпилькою. 3 UA 117702 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
