Занурюваний електронасос

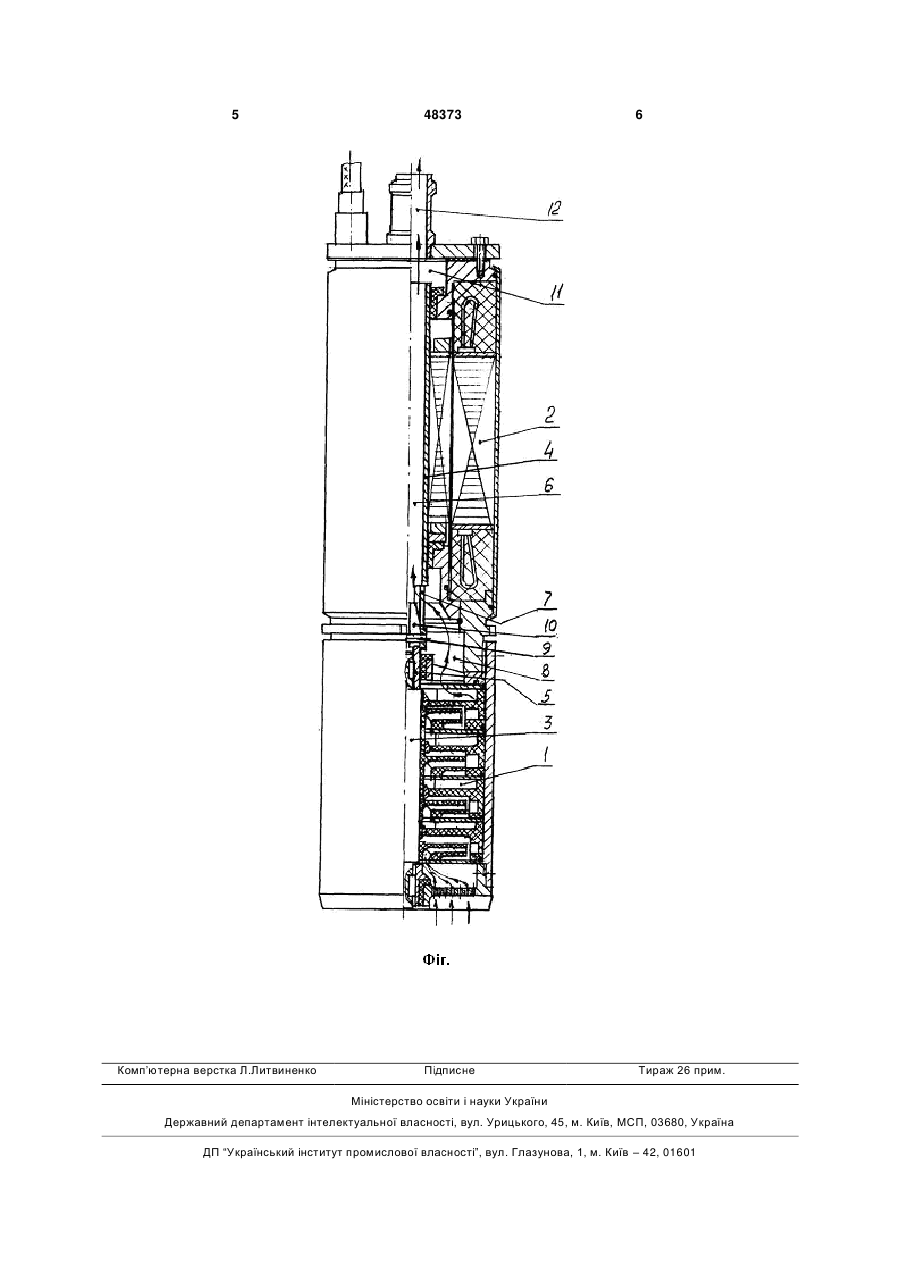

1. Занурюваний електронасос, що містить насос та розташований над ним електродвигун, що з'єднані між собою корпусами та валами, який відрізняється тим, що вал електродвигуна виконаний трубчатим і має у стінці нижньої частини 3 електронасоса обертання вала електродвигуна валу насоса через відкриті зверху пази, що виконані у верхній частині вала або муфти насоса, якою вони з'єднані. Для забезпечення необхідних міцності вала електродвигуна у місці розташування крізних отворів і їх площини для проходу рідини ці отвори можуть бути виконані у вигляді поздовжніх пазів уздовж осі вала. Ця сукупність нових суттєвих ознак, що полягають у виконанні вала електродвигуна трубчатим із крізними отворами у стінці його нижньої частини для проходу рідини та із закріпленим під ними у їх площині перпендикулярно осі вала стержнем, що передає обертання вала електродвигуна валу насоса через відкриті зверху пази у валу або муфті насоса, якою вони з'єднані, у взаємодії з відомими спільними суттєвими ознаками, що полягають у наявності у занурюваного електронасоса насоса та розташованого над ним електродвигуна, що з'єднані між собою корпусами та валами, дозволяє підвищити ККД, спростити конструкцію, покращити технологічність та зменшити довжину електронасоса. На фігурі зображений занурюваний електронасос. Електронасос має насос 1 та розташований над ним електродвигун 2, які з'єднані між собою корпусами та валами 3 і 4 безпосередньо або через муфту 5. Вал 4 електродвигуна 2 виконаний трубчатим із внутрішньою порожниною 6 і має у стінці нижньої частини отвори, що виконані у вигляді поздовжніх і розташованих уздовж осі вала пазів 7, призначених для проходу рідини, яка подається насосом, із порожнини 8 над насосом 1 у внутрішню порожнину 6 вала 4 електродвигуна 2. У цій же частині вала 4 під поздовжніми пазами 7 в площині з ними і перпендикулярно осі вала закріплений стержень 9. Цей стержень при агрегатуванні насоса 1 з електродвигуном 2 заходить у відкриті 48373 4 зверху і виконані у верхній частині вала 3 або муфти 5 насоса 1 пази 10 і передає обертання вала 4 електродвигуна 2 валу 3 насоса 1 при роботі електронасоса. Електронасос працює наступним чином. При роботі електронасоса насос 1 всмоктує рідину із ємності, в яку він занурений, і подає її у порожнину 8 між ним і електродвигуном 2. Із цієї порожнини рідина під тиском, який створює насос 1, через пази 7 і внутрішню порожнину 6 вала 4 електродвигуна 2 поступає у верхню порожнину 11 електродвигуна 2 і далі через штуцер 12 по шлангу (на фігурі не показаний) подається споживачу. Протікання рідини через внутрішню порожнину 6 вала 4 забезпечує також необхідне охолодження електродвигуна при його роботі. На фігурі стрілками показано напрямок руху рідини від її всмоктування в електронасос до виходу із нього. Можливість здійснення запропонованого технічного рішення підтверджується також тим, що в даний час розроблені і передані ВАТ "Першотравневий механічний завод ім. К. Маркса" Луганської області для освоєння у виробництві робочі креслення на 9 типорозмірів запропонованої конструкції занурюваних електронасосів. Таким чином, запропоноване технічне рішення при забезпеченні протікання рідини через електродвигун та його охолодження нею як і у найближчому аналозі дозволяє за рахунок збільшення зовнішнього діаметра статора та уникнення пазів на ньому або елементів забезпечення його співвісності з корпусом підвищити ККД, скоротити довжину при тій же потужності і спростити конструкцію та технологічність електронасоса у порівнянні з найближчим аналогом. Джерела інформації: 1. Электронасос бытовой центробежный погружной типа БЦП - 0,4-25 «ИЗВОРАШ». Руководство по эксплуатации. 5 Комп’ютерна верстка Л.Литвиненко 48373 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
