Затискний пристрій з металевим запірним штоком для блокування заливного каналу в процесі виробництва литих сталевих коліс

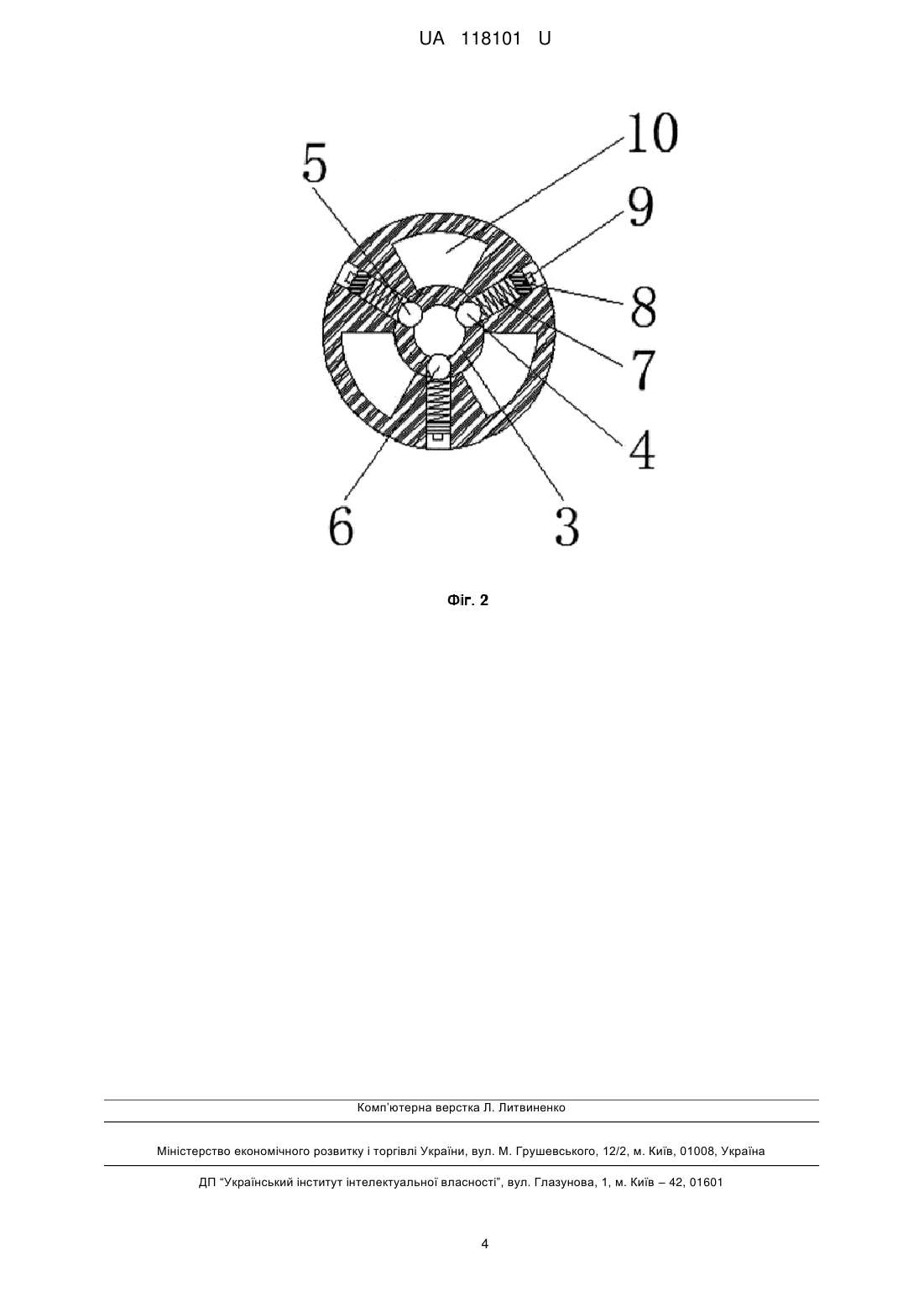

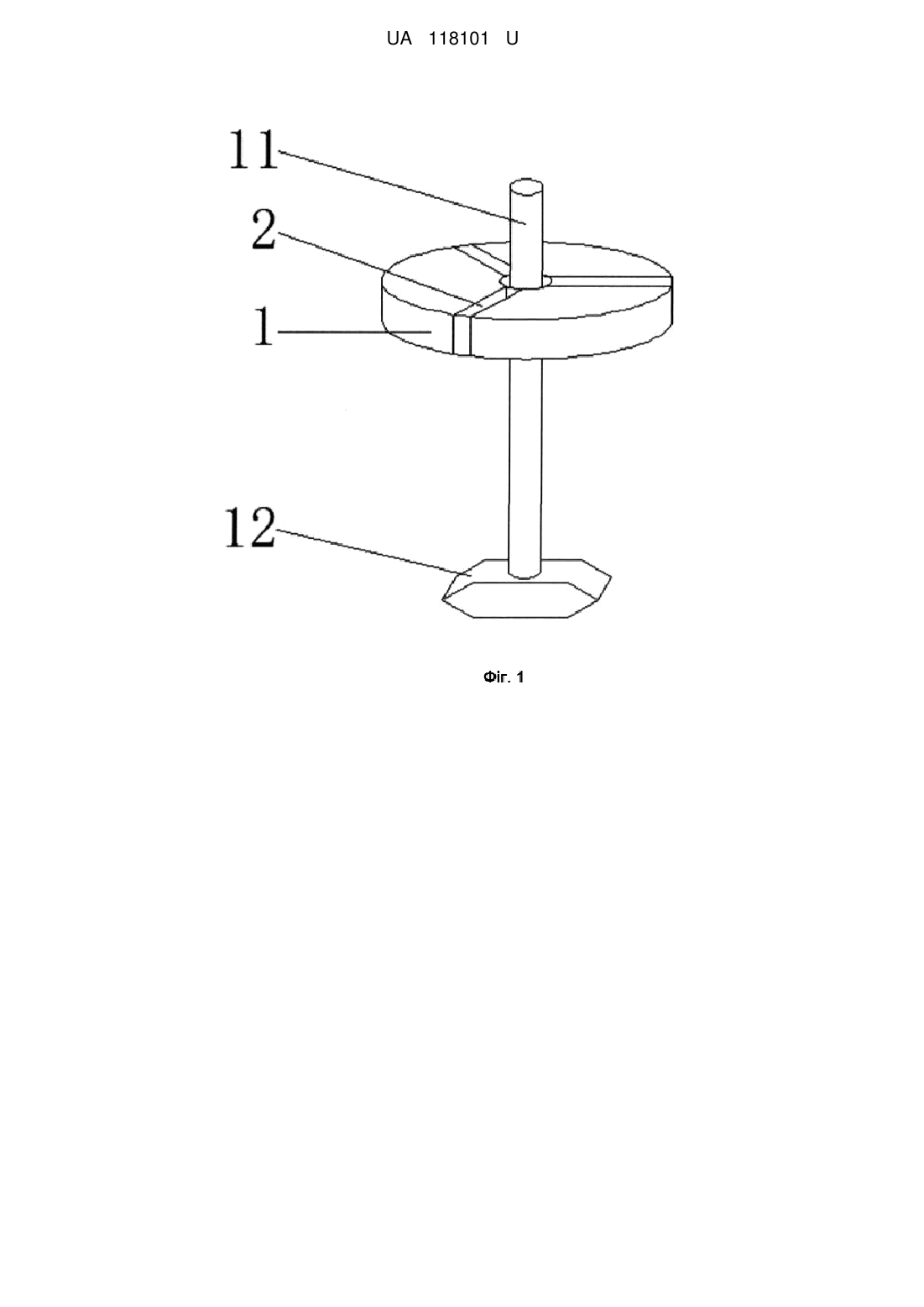

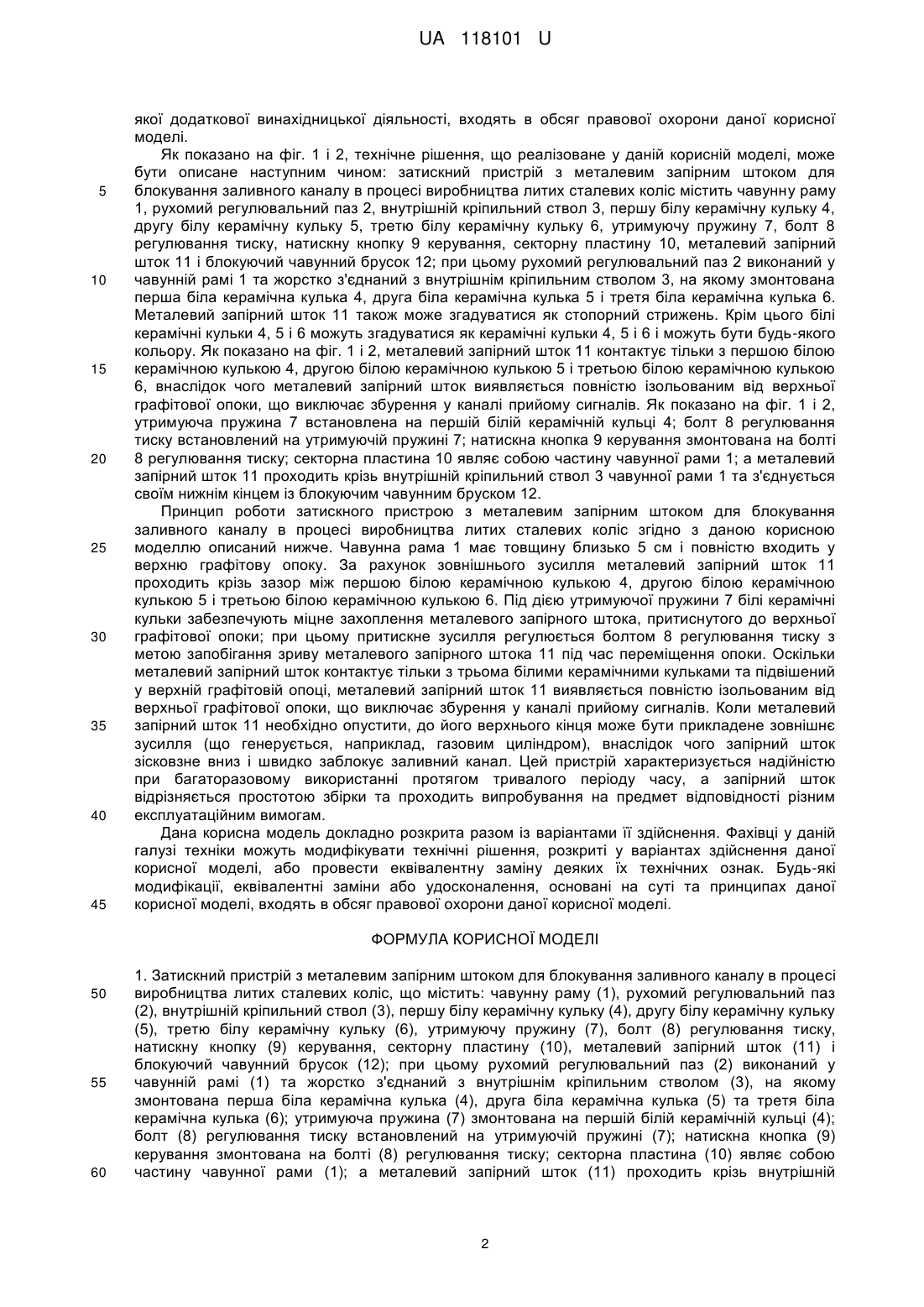

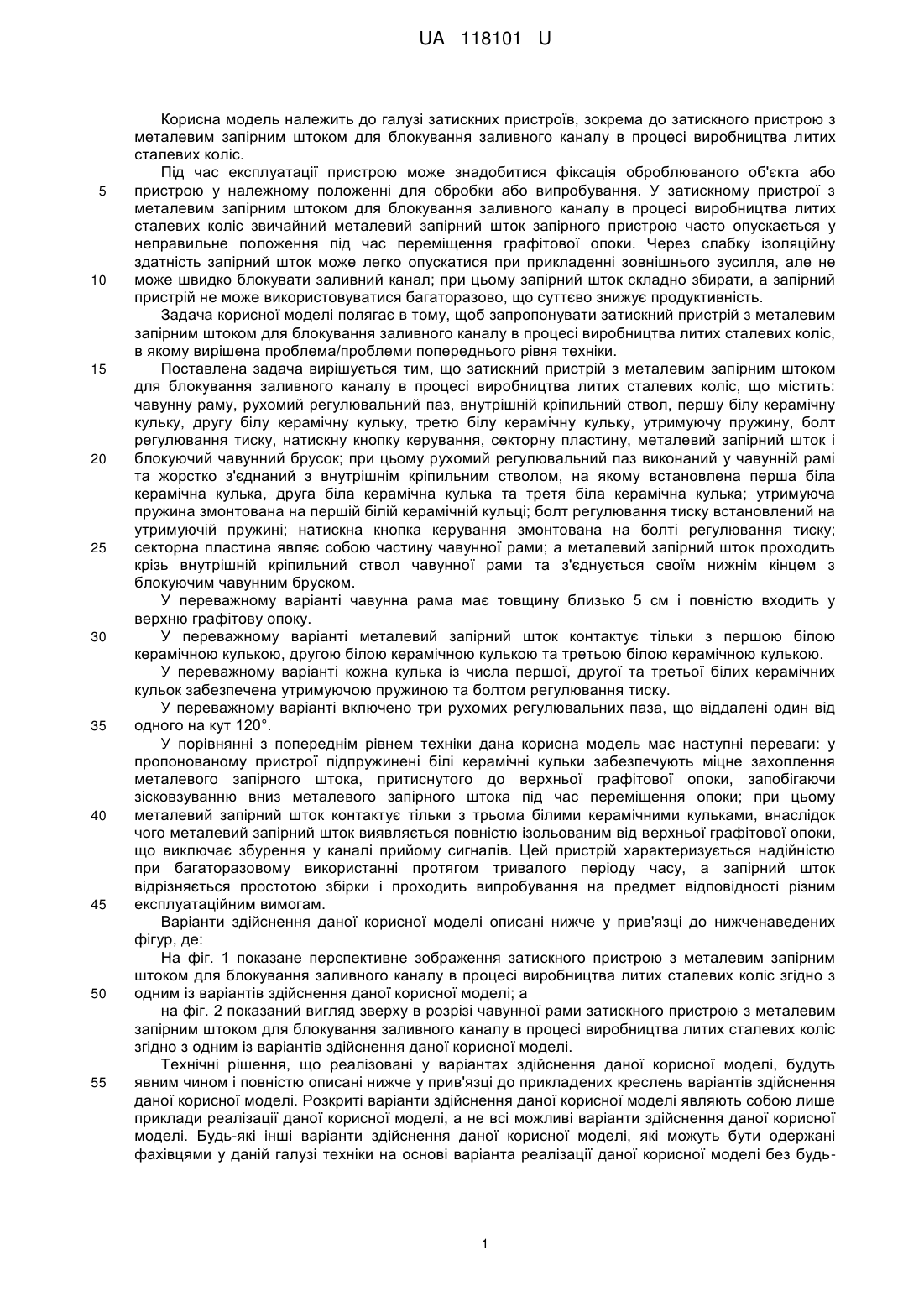

Реферат: Затискний пристрій з металевим запірним штоком для блокування заливного каналу в процесі виробництва литих сталевих коліс, що містить: чавунну раму (1), рухомий регулювальний паз (2), внутрішній кріпильний ствол (3), першу білу керамічну кульку (4), другу білу керамічну кульку (5), третю білу керамічну кульку (6), утримуючу пружину (7), болт (8) регулювання тиску, натискну кнопку (9) керування, секторну пластину (10), металевий запірний шток (11) і блокуючий чавунний брусок (12); при цьому рухомий регулювальний паз (2) виконаний у чавунній рамі (1) та жорстко з'єднаний з внутрішнім кріпильним стволом (3), на якому змонтована перша біла керамічна кулька (4), друга біла керамічна кулька (5) та третя біла керамічна кулька (6). Утримуюча пружина (7) змонтована на першій білій керамічній кульці (4); болт (8) регулювання тиску встановлений на утримуючій пружині (7). Натискна кнопка (9) керування змонтована на болті (8) регулювання тиску; секторна пластина (10) являє собою частину чавунної рами (1); а металевий запірний шток (11) проходить крізь внутрішній кріпильний ствол (3) чавунної рами (1) та з'єднується своїм нижнім кінцем із блокуючим чавунним бруском (12). UA 118101 U (12) UA 118101 U UA 118101 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі затискних пристроїв, зокрема до затискного пристрою з металевим запірним штоком для блокування заливного каналу в процесі виробництва литих сталевих коліс. Під час експлуатації пристрою може знадобитися фіксація оброблюваного об'єкта або пристрою у належному положенні для обробки або випробування. У затискному пристрої з металевим запірним штоком для блокування заливного каналу в процесі виробництва литих сталевих коліс звичайний металевий запірний шток запірного пристрою часто опускається у неправильне положення під час переміщення графітової опоки. Через слабку ізоляційну здатність запірний шток може легко опускатися при прикладенні зовнішнього зусилля, але не може швидко блокувати заливний канал; при цьому запірний шток складно збирати, а запірний пристрій не може використовуватися багаторазово, що суттєво знижує продуктивність. Задача корисної моделі полягає в тому, щоб запропонувати затискний пристрій з металевим запірним штоком для блокування заливного каналу в процесі виробництва литих сталевих коліс, в якому вирішена проблема/проблеми попереднього рівня техніки. Поставлена задача вирішується тим, що затискний пристрій з металевим запірним штоком для блокування заливного каналу в процесі виробництва литих сталевих коліс, що містить: чавунну раму, рухомий регулювальний паз, внутрішній кріпильний ствол, першу білу керамічну кульку, другу білу керамічну кульку, третю білу керамічну кульку, утримуючу пружину, болт регулювання тиску, натискну кнопку керування, секторну пластину, металевий запірний шток і блокуючий чавунний брусок; при цьому рухомий регулювальний паз виконаний у чавунній рамі та жорстко з'єднаний з внутрішнім кріпильним стволом, на якому встановлена перша біла керамічна кулька, друга біла керамічна кулька та третя біла керамічна кулька; утримуюча пружина змонтована на першій білій керамічній кульці; болт регулювання тиску встановлений на утримуючій пружині; натискна кнопка керування змонтована на болті регулювання тиску; секторна пластина являє собою частину чавунної рами; а металевий запірний шток проходить крізь внутрішній кріпильний ствол чавунної рами та з'єднується своїм нижнім кінцем з блокуючим чавунним бруском. У переважному варіанті чавунна рама має товщину близько 5 см і повністю входить у верхню графітову опоку. У переважному варіанті металевий запірний шток контактує тільки з першою білою керамічною кулькою, другою білою керамічною кулькою та третьою білою керамічною кулькою. У переважному варіанті кожна кулька із числа першої, другої та третьої білих керамічних кульок забезпечена утримуючою пружиною та болтом регулювання тиску. У переважному варіанті включено три рухомих регулювальних паза, що віддалені один від одного на кут 120°. У порівнянні з попереднім рівнем техніки дана корисна модель має наступні переваги: у пропонованому пристрої підпружинені білі керамічні кульки забезпечують міцне захоплення металевого запірного штока, притиснутого до верхньої графітової опоки, запобігаючи зісковзуванню вниз металевого запірного штока під час переміщення опоки; при цьому металевий запірний шток контактує тільки з трьома білими керамічними кульками, внаслідок чого металевий запірний шток виявляється повністю ізольованим від верхньої графітової опоки, що виключає збурення у каналі прийому сигналів. Цей пристрій характеризується надійністю при багаторазовому використанні протягом тривалого періоду часу, а запірний шток відрізняється простотою збірки і проходить випробування на предмет відповідності різним експлуатаційним вимогам. Варіанти здійснення даної корисної моделі описані нижче у прив'язці до нижченаведених фігур, де: На фіг. 1 показане перспективне зображення затискного пристрою з металевим запірним штоком для блокування заливного каналу в процесі виробництва литих сталевих коліс згідно з одним із варіантів здійснення даної корисної моделі; а на фіг. 2 показаний вигляд зверху в розрізі чавунної рами затискного пристрою з металевим запірним штоком для блокування заливного каналу в процесі виробництва литих сталевих коліс згідно з одним із варіантів здійснення даної корисної моделі. Технічні рішення, що реалізовані у варіантах здійснення даної корисної моделі, будуть явним чином і повністю описані нижче у прив'язці до прикладених креслень варіантів здійснення даної корисної моделі. Розкриті варіанти здійснення даної корисної моделі являють собою лише приклади реалізації даної корисної моделі, а не всі можливі варіанти здійснення даної корисної моделі. Будь-які інші варіанти здійснення даної корисної моделі, які можуть бути одержані фахівцями у даній галузі техніки на основі варіанта реалізації даної корисної моделі без будь 1 UA 118101 U 5 10 15 20 25 30 35 40 45 якої додаткової винахідницької діяльності, входять в обсяг правової охорони даної корисної моделі. Як показано на фіг. 1 і 2, технічне рішення, що реалізоване у даній корисній моделі, може бути описане наступним чином: затискний пристрій з металевим запірним штоком для блокування заливного каналу в процесі виробництва литих сталевих коліс містить чавунну раму 1, рухомий регулювальний паз 2, внутрішній кріпильний ствол 3, першу білу керамічну кульку 4, другу білу керамічну кульку 5, третю білу керамічну кульку 6, утримуючу пружину 7, болт 8 регулювання тиску, натискну кнопку 9 керування, секторну пластину 10, металевий запірний шток 11 і блокуючий чавунний брусок 12; при цьому рухомий регулювальний паз 2 виконаний у чавунній рамі 1 та жорстко з'єднаний з внутрішнім кріпильним стволом 3, на якому змонтована перша біла керамічна кулька 4, друга біла керамічна кулька 5 і третя біла керамічна кулька 6. Металевий запірний шток 11 також може згадуватися як стопорний стрижень. Крім цього білі керамічні кульки 4, 5 і 6 можуть згадуватися як керамічні кульки 4, 5 і 6 і можуть бути будь-якого кольору. Як показано на фіг. 1 і 2, металевий запірний шток 11 контактує тільки з першою білою керамічною кулькою 4, другою білою керамічною кулькою 5 і третьою білою керамічною кулькою 6, внаслідок чого металевий запірний шток виявляється повністю ізольованим від верхньої графітової опоки, що виключає збурення у каналі прийому сигналів. Як показано на фіг. 1 і 2, утримуюча пружина 7 встановлена на першій білій керамічній кульці 4; болт 8 регулювання тиску встановлений на утримуючій пружині 7; натискна кнопка 9 керування змонтована на болті 8 регулювання тиску; секторна пластина 10 являє собою частину чавунної рами 1; а металевий запірний шток 11 проходить крізь внутрішній кріпильний ствол 3 чавунної рами 1 та з'єднується своїм нижнім кінцем із блокуючим чавунним бруском 12. Принцип роботи затискного пристрою з металевим запірним штоком для блокування заливного каналу в процесі виробництва литих сталевих коліс згідно з даною корисною моделлю описаний нижче. Чавунна рама 1 має товщину близько 5 см і повністю входить у верхню графітову опоку. За рахунок зовнішнього зусилля металевий запірний шток 11 проходить крізь зазор між першою білою керамічною кулькою 4, другою білою керамічною кулькою 5 і третьою білою керамічною кулькою 6. Під дією утримуючої пружини 7 білі керамічні кульки забезпечують міцне захоплення металевого запірного штока, притиснутого до верхньої графітової опоки; при цьому притискне зусилля регулюється болтом 8 регулювання тиску з метою запобігання зриву металевого запірного штока 11 під час переміщення опоки. Оскільки металевий запірний шток контактує тільки з трьома білими керамічними кульками та підвішений у верхній графітовій опоці, металевий запірний шток 11 виявляється повністю ізольованим від верхньої графітової опоки, що виключає збурення у каналі прийому сигналів. Коли металевий запірний шток 11 необхідно опустити, до його верхнього кінця може бути прикладене зовнішнє зусилля (що генерується, наприклад, газовим циліндром), внаслідок чого запірний шток зісковзне вниз і швидко заблокує заливний канал. Цей пристрій характеризується надійністю при багаторазовому використанні протягом тривалого періоду часу, а запірний шток відрізняється простотою збірки та проходить випробування на предмет відповідності різним експлуатаційним вимогам. Дана корисна модель докладно розкрита разом із варіантами її здійснення. Фахівці у даній галузі техніки можуть модифікувати технічні рішення, розкриті у варіантах здійснення даної корисної моделі, або провести еквівалентну заміну деяких їх технічних ознак. Будь-які модифікації, еквівалентні заміни або удосконалення, основані на суті та принципах даної корисної моделі, входять в обсяг правової охорони даної корисної моделі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Затискний пристрій з металевим запірним штоком для блокування заливного каналу в процесі виробництва литих сталевих коліс, що містить: чавунну раму (1), рухомий регулювальний паз (2), внутрішній кріпильний ствол (3), першу білу керамічну кульку (4), другу білу керамічну кульку (5), третю білу керамічну кульку (6), утримуючу пружину (7), болт (8) регулювання тиску, натискну кнопку (9) керування, секторну пластину (10), металевий запірний шток (11) і блокуючий чавунний брусок (12); при цьому рухомий регулювальний паз (2) виконаний у чавунній рамі (1) та жорстко з'єднаний з внутрішнім кріпильним стволом (3), на якому змонтована перша біла керамічна кулька (4), друга біла керамічна кулька (5) та третя біла керамічна кулька (6); утримуюча пружина (7) змонтована на першій білій керамічній кульці (4); болт (8) регулювання тиску встановлений на утримуючій пружині (7); натискна кнопка (9) керування змонтована на болті (8) регулювання тиску; секторна пластина (10) являє собою частину чавунної рами (1); а металевий запірний шток (11) проходить крізь внутрішній 2 UA 118101 U 5 10 15 кріпильний ствол (3) чавунної рами (1) та з'єднується своїм нижнім кінцем із блокуючим чавунним бруском (12). 2. Затискний пристрій з металевим запірним штоком для блокування заливного каналу в процесі виробництва литих сталевих коліс за п. 1, який відрізняється тим, що чавунна рама (1) має товщину близько 5 см і повністю входить у верхню графітову опоку. 3. Затискний пристрій з металевим запірним штоком для блокування заливного каналу в процесі виробництва литих сталевих коліс за п. 1, який відрізняється тим, що металевий запірний шток (11) контактує тільки з першою білою керамічною кулькою (4), другою білою керамічною кулькою (5) та третьою білою керамічною кулькою (6). 4. Затискний пристрій з металевим запірним штоком для блокування заливного каналу в процесі виробництва литих сталевих коліс за п. 1, який відрізняється тим, що кожна кулька із числа першої білої керамічної кульки (4), другої білої керамічної кульки (5) та третьої білої керамічної кульки (6) забезпечена утримуючою пружиною (7) та болтом (8) регулювання тиску. 5. Затискний пристрій з металевим запірним штоком для блокування заливного каналу в процесі виробництва литих сталевих коліс за п. 1, який відрізняється тим, що включено три рухомих регулювальних пази (2), що віддалені один від одного на кут 120°. 3 UA 118101 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
