Пристрій для очищення каналів органів людини

Номер патенту: 118102

Опубліковано: 25.07.2017

Автор: Радіонов Сергій Володимирович

Завантажити PDF файл.

Формула / Реферат

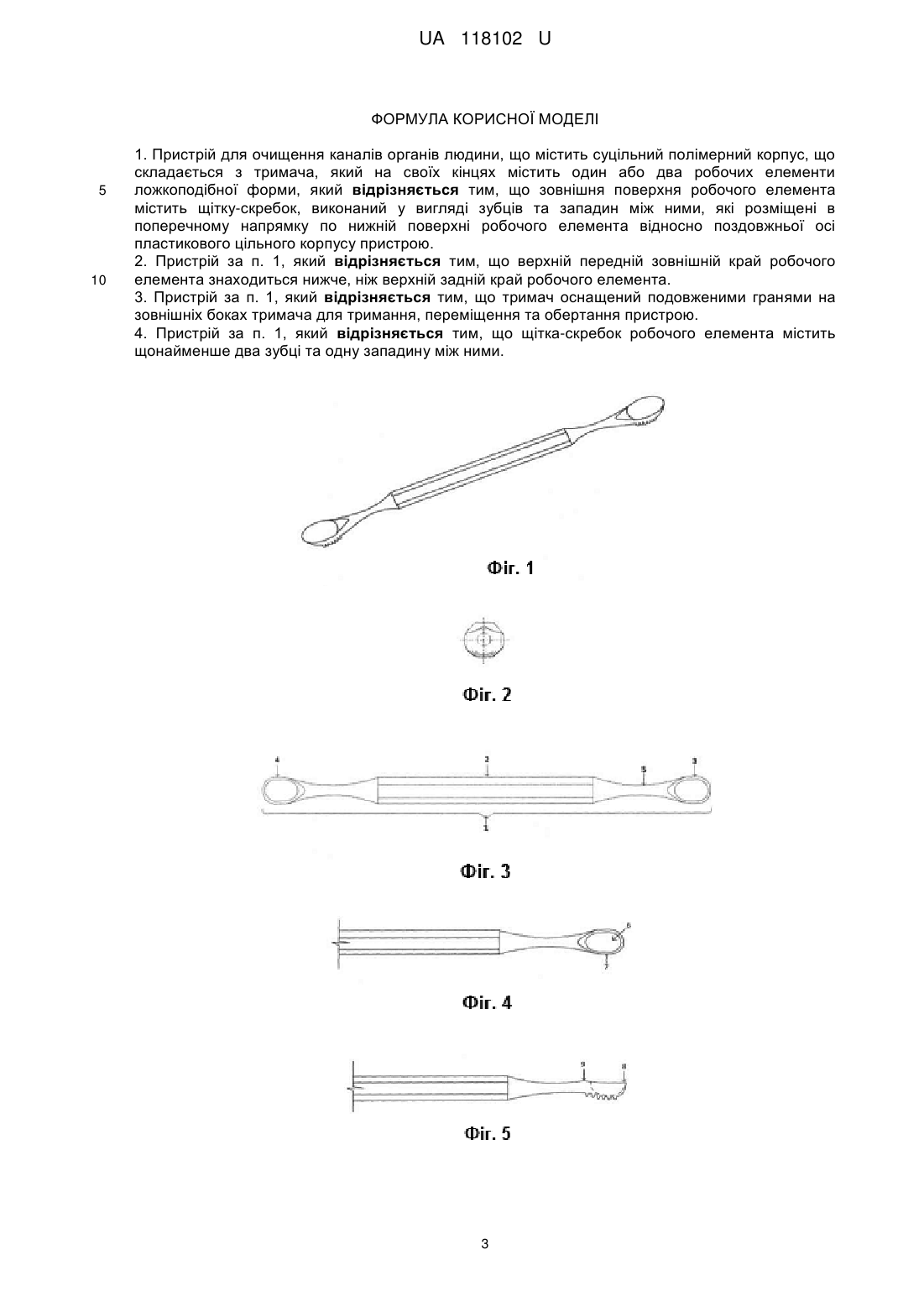

1. Пристрій для очищення каналів органів людини, що містить суцільний полімерний корпус, що складається з тримача, який на своїх кінцях містить один або два робочих елементи ложкоподібної форми, який відрізняється тим, що зовнішня поверхня робочого елемента містить щітку-скребок, виконаний у вигляді зубців та западин між ними, які розміщені в поперечному напрямку по нижній поверхні робочого елемента відносно поздовжньої осі пластикового цільного корпусу пристрою.

2. Пристрій за п. 1, який відрізняється тим, що верхній передній зовнішній край робочого елемента знаходиться нижче, ніж верхній задній край робочого елемента.

3. Пристрій за п. 1, який відрізняється тим, що тримач оснащений подовженими гранями на зовнішніх боках тримача для тримання, переміщення та обертання пристрою.

4. Пристрій за п. 1, який відрізняється тим, що щітка-скребок робочого елемента містить щонайменше два зубці та одну западину між ними.

Текст

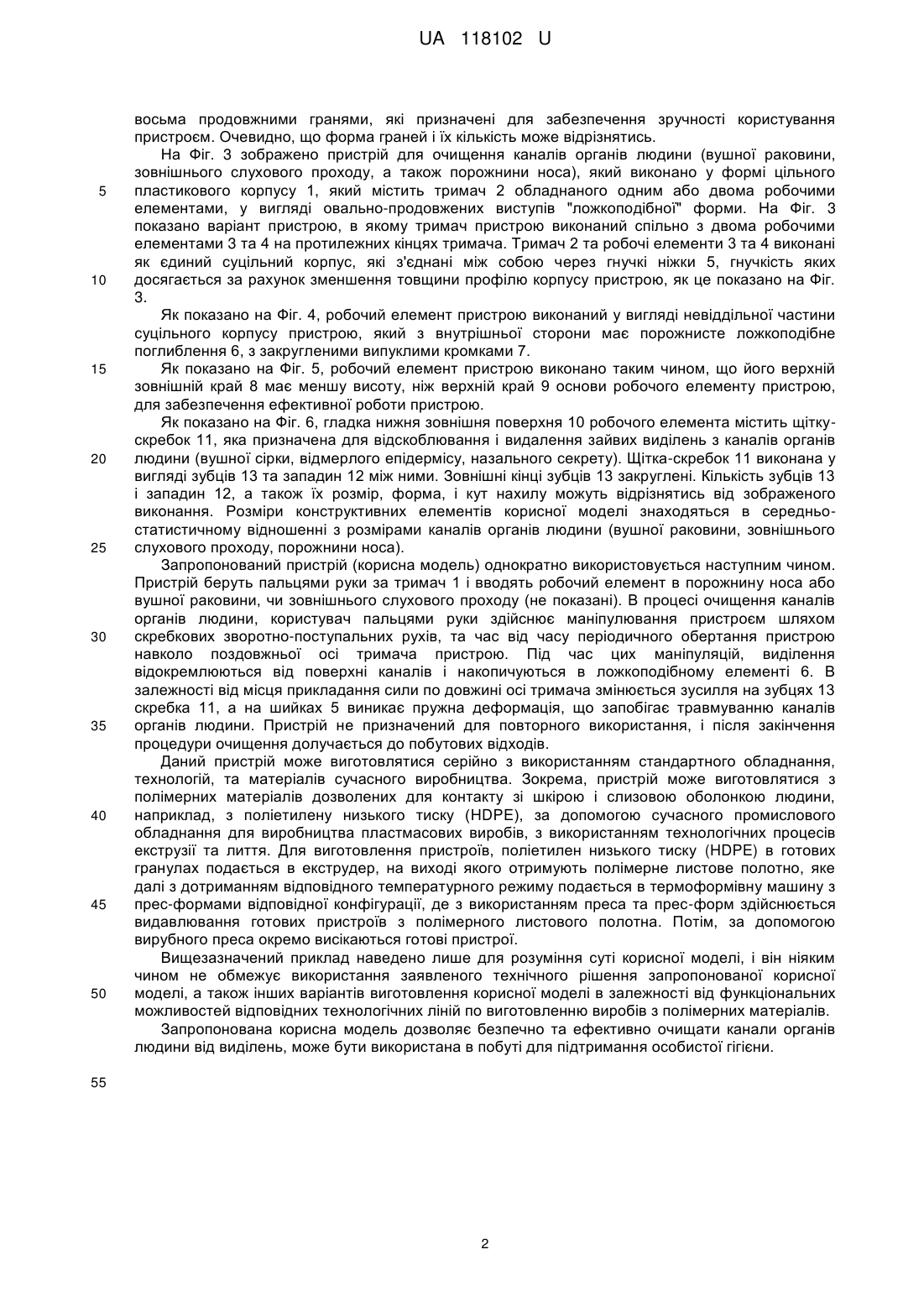

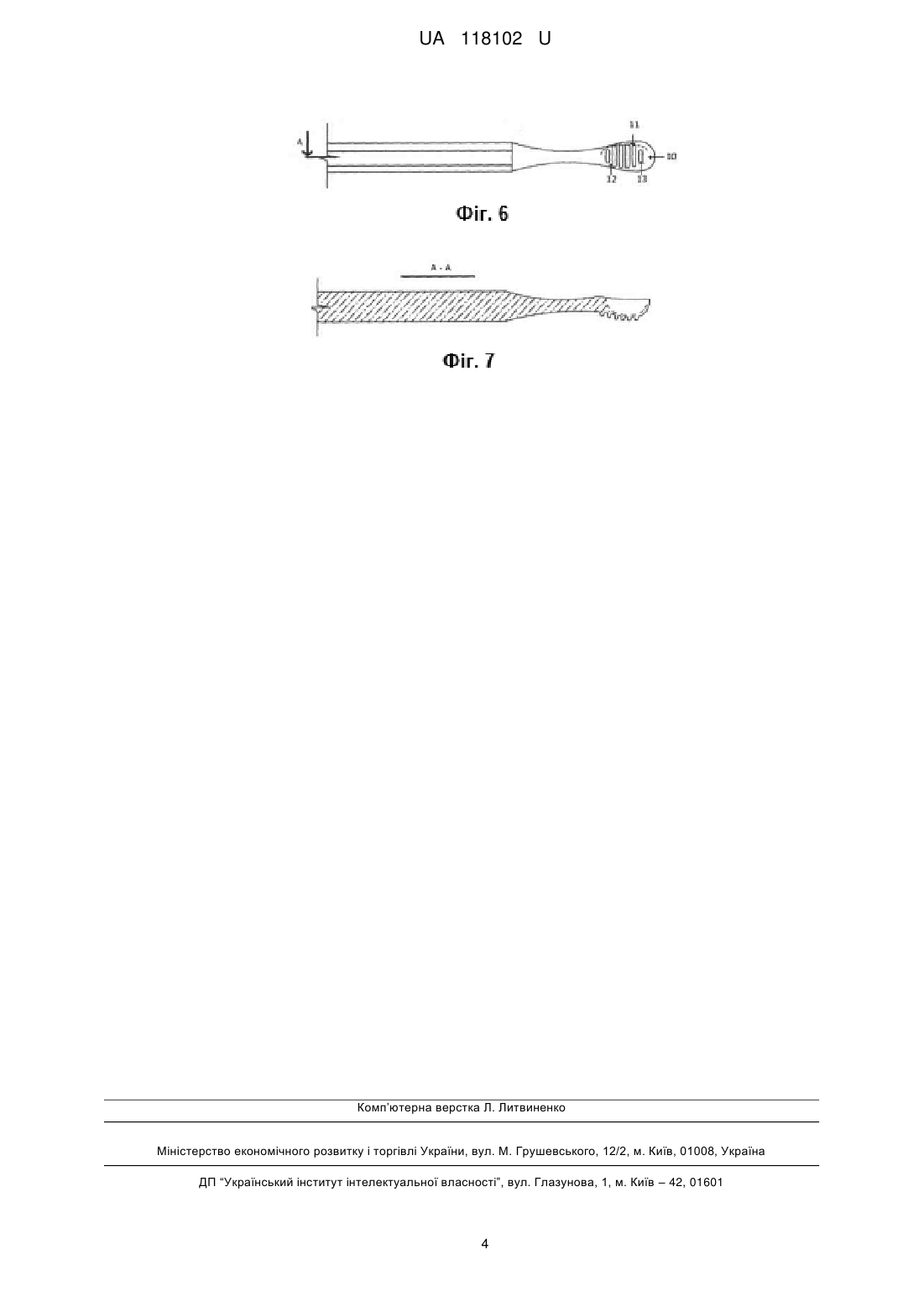

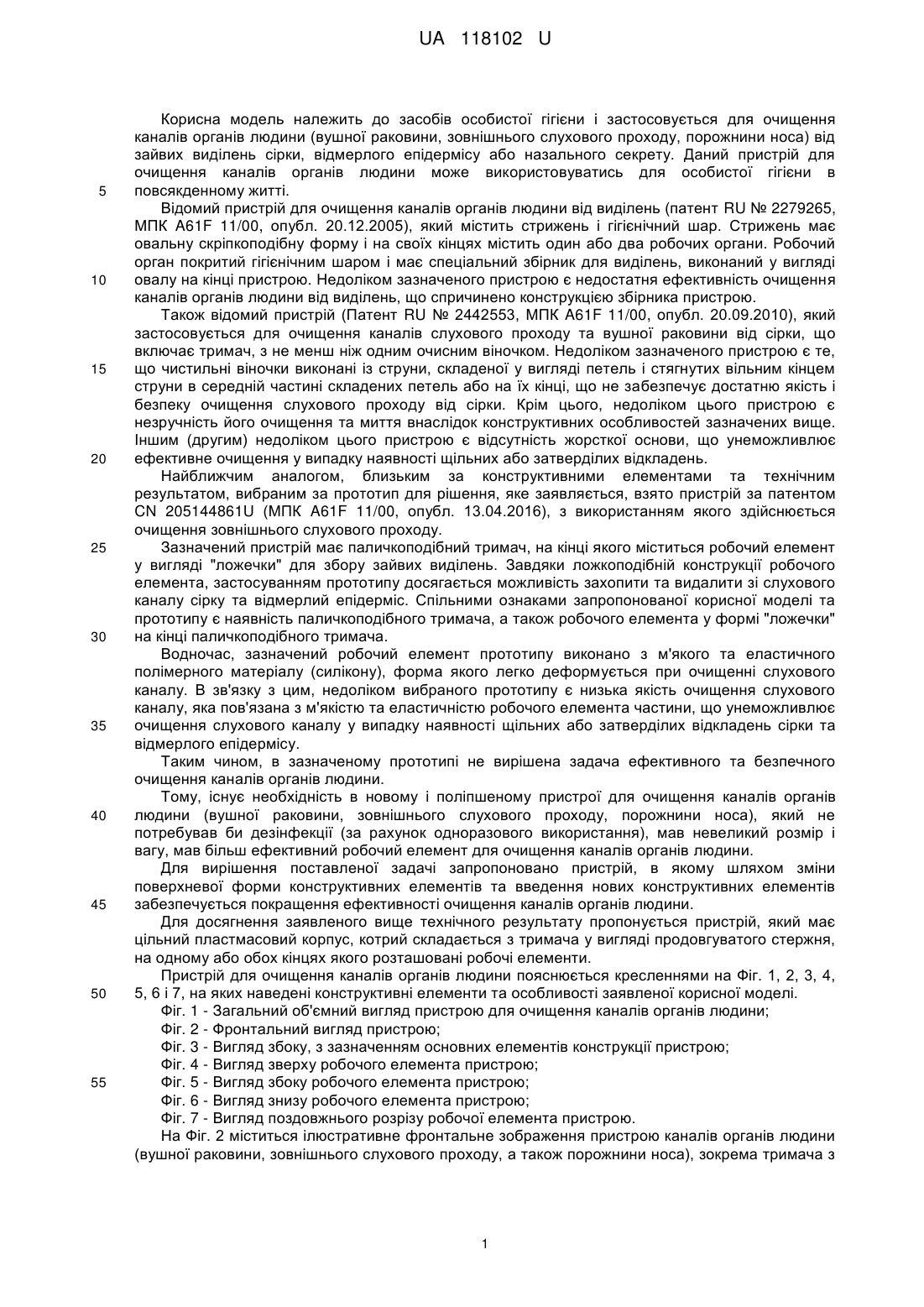

Реферат: Пристрій для очищення каналів органів людини містить суцільний полімерний корпус, що складається з тримача, який на своїх кінцях містить один або два робочих елементи ложкоподібної форми. При цьому зовнішня поверхня робочого елемента містить щітку-скребок, виконаний у вигляді зубців та западин між ними, які розміщені в поперечному напрямку по нижній поверхні робочого елемента відносно поздовжньої осі пластикового цільного корпусу пристрою. UA 118102 U (54) ПРИСТРІЙ ДЛЯ ОЧИЩЕННЯ КАНАЛІВ ОРГАНІВ ЛЮДИНИ UA 118102 U UA 118102 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів особистої гігієни і застосовується для очищення каналів органів людини (вушної раковини, зовнішнього слухового проходу, порожнини носа) від зайвих виділень сірки, відмерлого епідермісу або назального секрету. Даний пристрій для очищення каналів органів людини може використовуватись для особистої гігієни в повсякденному житті. Відомий пристрій для очищення каналів органів людини від виділень (патент RU № 2279265, МПК A61F 11/00, опубл. 20.12.2005), який містить стрижень і гігієнічний шар. Стрижень має овальну скріпкоподібну форму і на своїх кінцях містить один або два робочих органи. Робочий орган покритий гігієнічним шаром і має спеціальний збірник для виділень, виконаний у вигляді овалу на кінці пристрою. Недоліком зазначеного пристрою є недостатня ефективність очищення каналів органів людини від виділень, що спричинено конструкцією збірника пристрою. Також відомий пристрій (Патент RU № 2442553, МПК A61F 11/00, опубл. 20.09.2010), який застосовується для очищення каналів слухового проходу та вушної раковини від сірки, що включає тримач, з не менш ніж одним очисним віночком. Недоліком зазначеного пристрою є те, що чистильні віночки виконані із струни, складеної у вигляді петель і стягнутих вільним кінцем струни в середній частині складених петель або на їх кінці, що не забезпечує достатню якість і безпеку очищення слухового проходу від сірки. Крім цього, недоліком цього пристрою є незручність його очищення та миття внаслідок конструктивних особливостей зазначених вище. Іншим (другим) недоліком цього пристрою є відсутність жорсткої основи, що унеможливлює ефективне очищення у випадку наявності щільних або затверділих відкладень. Найближчим аналогом, близьким за конструктивними елементами та технічним результатом, вибраним за прототип для рішення, яке заявляється, взято пристрій за патентом CN 205144861U (МПК A61F 11/00, опубл. 13.04.2016), з використанням якого здійснюється очищення зовнішнього слухового проходу. Зазначений пристрій має паличкоподібний тримач, на кінці якого міститься робочий елемент у вигляді "ложечки" для збору зайвих виділень. Завдяки ложкоподібній конструкції робочого елемента, застосуванням прототипу досягається можливість захопити та видалити зі слухового каналу сірку та відмерлий епідерміс. Спільними ознаками запропонованої корисної моделі та прототипу є наявність паличкоподібного тримача, а також робочого елемента у формі "ложечки" на кінці паличкоподібного тримача. Водночас, зазначений робочий елемент прототипу виконано з м'якого та еластичного полімерного матеріалу (силікону), форма якого легко деформується при очищенні слухового каналу. В зв'язку з цим, недоліком вибраного прототипу є низька якість очищення слухового каналу, яка пов'язана з м'якістю та еластичністю робочого елемента частини, що унеможливлює очищення слухового каналу у випадку наявності щільних або затверділих відкладень сірки та відмерлого епідермісу. Таким чином, в зазначеному прототипі не вирішена задача ефективного та безпечного очищення каналів органів людини. Тому, існує необхідність в новому і поліпшеному пристрої для очищення каналів органів людини (вушної раковини, зовнішнього слухового проходу, порожнини носа), який не потребував би дезінфекції (за рахунок одноразового використання), мав невеликий розмір і вагу, мав більш ефективний робочий елемент для очищення каналів органів людини. Для вирішення поставленої задачі запропоновано пристрій, в якому шляхом зміни поверхневої форми конструктивних елементів та введення нових конструктивних елементів забезпечується покращення ефективності очищення каналів органів людини. Для досягнення заявленого вище технічного результату пропонується пристрій, який має цільний пластмасовий корпус, котрий складається з тримача у вигляді продовгуватого стержня, на одному або обох кінцях якого розташовані робочі елементи. Пристрій для очищення каналів органів людини пояснюєтьсякресленнями на Фіг. 1, 2, 3, 4, 5, 6 і 7, на яких наведені конструктивні елементи та особливості заявленої корисної моделі. Фіг. 1 - Загальний об'ємний вигляд пристрою для очищення каналів органів людини; Фіг. 2 - Фронтальний вигляд пристрою; Фіг. 3 - Вигляд збоку, з зазначенням основних елементів конструкції пристрою; Фіг. 4 - Вигляд зверху робочого елемента пристрою; Фіг. 5 - Вигляд збоку робочого елемента пристрою; Фіг. 6 - Вигляд знизу робочого елемента пристрою; Фіг. 7 - Вигляд поздовжнього розрізу робочої елемента пристрою. На Фіг. 2 міститься ілюстративне фронтальне зображення пристрою каналів органів людини (вушної раковини, зовнішнього слухового проходу, а також порожнини носа), зокрема тримача з 1 UA 118102 U 5 10 15 20 25 30 35 40 45 50 восьма продовжними гранями, які призначені для забезпечення зручності користування пристроєм. Очевидно, що форма граней і їх кількість може відрізнятись. На Фіг. 3 зображено пристрій для очищення каналів органів людини (вушної раковини, зовнішнього слухового проходу, а також порожнини носа), який виконано у формі цільного пластикового корпусу 1, який містить тримач 2 обладнаного одним або двома робочими елементами, у вигляді овально-продовжених виступів "ложкоподібної" форми. На Фіг. 3 показано варіант пристрою, в якому тримач пристрою виконаний спільно з двома робочими елементами 3 та 4 на протилежних кінцях тримача. Тримач 2 та робочі елементи 3 та 4 виконані як єдиний суцільний корпус, які з'єднані між собою через гнучкі ніжки 5, гнучкість яких досягається за рахунок зменшення товщини профілю корпусу пристрою, як це показано на Фіг. 3. Як показано на Фіг. 4, робочий елемент пристрою виконаний у вигляді невіддільної частини суцільного корпусу пристрою, який з внутрішньої сторони має порожнисте ложкоподібне поглиблення 6, з закругленими випуклими кромками 7. Як показано на Фіг. 5, робочий елемент пристрою виконано таким чином, що його верхній зовнішній край 8 має меншу висоту, ніж верхній край 9 основи робочого елементу пристрою, для забезпечення ефективної роботи пристрою. Як показано на Фіг. 6, гладка нижня зовнішня поверхня 10 робочого елемента містить щіткускребок 11, яка призначена для відскоблювання і видалення зайвих виділень з каналів органів людини (вушної сірки, відмерлого епідермісу, назального секрету). Щітка-скребок 11 виконана у вигляді зубців 13 та западин 12 між ними. Зовнішні кінці зубців 13 закруглені. Кількість зубців 13 і западин 12, а також їх розмір, форма, і кут нахилу можуть відрізнятись від зображеного виконання. Розміри конструктивних елементів корисної моделі знаходяться в середньостатистичному відношенні з розмірами каналів органів людини (вушної раковини, зовнішнього слухового проходу, порожнини носа). Запропонований пристрій (корисна модель) однократно використовується наступним чином. Пристрій беруть пальцями руки за тримач 1 і вводять робочий елемент в порожнину носа або вушної раковини, чи зовнішнього слухового проходу (не показані). В процесі очищення каналів органів людини, користувач пальцями руки здійснює маніпулювання пристроєм шляхом скребкових зворотно-поступальних рухів, та час від часу періодичного обертання пристрою навколо поздовжньої осі тримача пристрою. Під час цих маніпуляцій, виділення відокремлюються від поверхні каналів і накопичуються в ложкоподібному елементі 6. В залежності від місця прикладання сили по довжині осі тримача змінюється зусилля на зубцях 13 скребка 11, а на шийках 5 виникає пружна деформація, що запобігає травмуванню каналів органів людини. Пристрій не призначений для повторного використання, і після закінчення процедури очищення долучається до побутових відходів. Даний пристрій може виготовлятися серійно з використанням стандартного обладнання, технологій, та матеріалів сучасного виробництва. Зокрема, пристрій може виготовлятися з полімерних матеріалів дозволених для контакту зі шкірою і слизовою оболонкою людини, наприклад, з поліетилену низького тиску (HDPE), за допомогою сучасного промислового обладнання для виробництва пластмасових виробів, з використанням технологічних процесів екструзії та лиття. Для виготовлення пристроїв, поліетилен низького тиску (HDPE) в готових гранулах подається в екструдер, на виході якого отримують полімерне листове полотно, яке далі з дотриманням відповідного температурного режиму подається в термоформівну машину з прес-формами відповідної конфігурації, де з використанням преса та прес-форм здійснюється видавлювання готових пристроїв з полімерного листового полотна. Потім, за допомогою вирубного преса окремо висікаються готові пристрої. Вищезазначений приклад наведено лише для розуміння суті корисної моделі, і він ніяким чином не обмежує використання заявленого технічного рішення запропонованої корисної моделі, а також інших варіантів виготовлення корисної моделі в залежності від функціональних можливостей відповідних технологічних ліній по виготовленню виробів з полімерних матеріалів. Запропонована корисна модель дозволяє безпечно та ефективно очищати канали органів людини від виділень, може бути використана в побуті для підтримання особистої гігієни. 55 2 UA 118102 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Пристрій для очищення каналів органів людини, що містить суцільний полімерний корпус, що складається з тримача, який на своїх кінцях містить один або два робочих елементи ложкоподібної форми, який відрізняється тим, що зовнішня поверхня робочого елемента містить щітку-скребок, виконаний у вигляді зубців та западин між ними, які розміщені в поперечному напрямку по нижній поверхні робочого елемента відносно поздовжньої осі пластикового цільного корпусу пристрою. 2. Пристрій за п. 1, який відрізняється тим, що верхній передній зовнішній край робочого елемента знаходиться нижче, ніж верхній задній край робочого елемента. 3. Пристрій за п. 1, який відрізняється тим, що тримач оснащений подовженими гранями на зовнішніх боках тримача для тримання, переміщення та обертання пристрою. 4. Пристрій за п. 1, який відрізняється тим, що щітка-скребок робочого елемента містить щонайменше два зубці та одну западину між ними. 3 UA 118102 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

МПК / Мітки

МПК: A61F 11/00, A47K 7/02, A46B 15/00

Мітки: очищення, пристрій, органів, людини, каналів
