Спосіб виробництва литих виробів

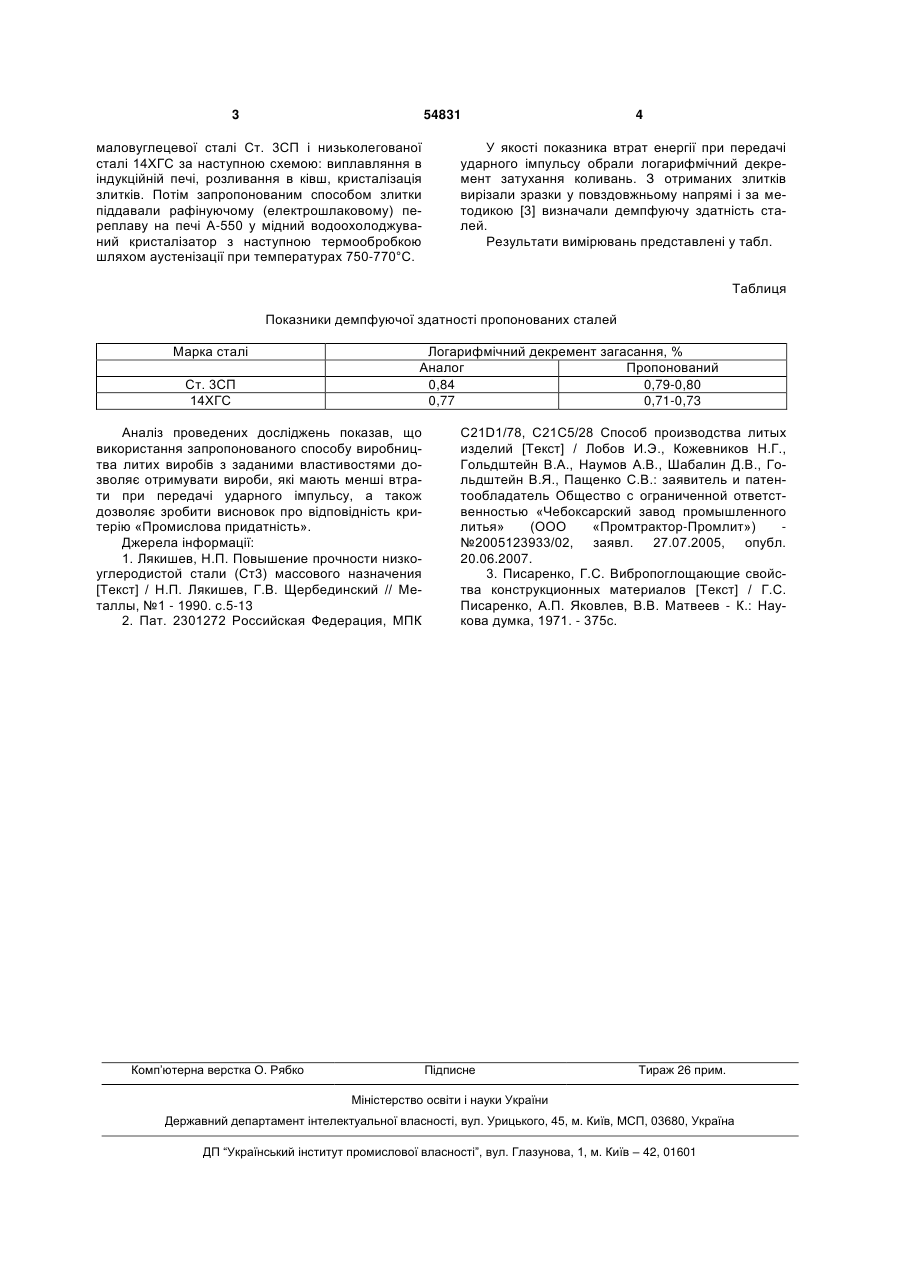

Спосіб виробництва литих виробів з заданими властивостями із маловуглецевої і низьколегованої сталі, що включає виплавку сталі, розливання в ківш, кристалізацію відливок, який відрізняється тим, що після кристалізації відливки піддають рафінуючому переплаву з наступною термообробкою шляхом аустенізації. (19) (21) u201006306 (22) 25.05.2010 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) ПОПОВ ВЕНІАМІН СТЕПАНОВИЧ, БІЛОНИК ІГОР МЕТОДІЙОВИЧ, КАПУСТЯН ОЛЕКСІЙ ЄВГЕНОВИЧ, ПЕТРАШОВ ОЛЕКСАНДР СЕРГІЙОВИЧ 3 54831 маловуглецевої сталі Ст. 3СП і низьколегованої сталі 14ХГС за наступною схемою: виплавляння в індукційній печі, розливання в ківш, кристалізація злитків. Потім запропонованим способом злитки піддавали рафінуючому (електрошлаковому) переплаву на печі А-550 у мідний водоохолоджуваний кристалізатор з наступною термообробкою шляхом аустенізації при температурах 750-770°С. 4 У якості показника втрат енергії при передачі ударного імпульсу обрали логарифмічний декремент затухання коливань. З отриманих злитків вирізали зразки у повздовжньому напрямі і за методикою [3] визначали демпфуючу здатність сталей. Результати вимірювань представлені у табл. Таблиця Показники демпфуючої здатності пропонованих сталей Марка сталі Ст. 3СП 14ХГС Логарифмічний декремент загасання, % Аналог Пропонований 0,84 0,79-0,80 0,77 0,71-0,73 Аналіз проведених досліджень показав, що використання запропонованого способу виробництва литих виробів з заданими властивостями дозволяє отримувати вироби, які мають менші втрати при передачі ударного імпульсу, а також дозволяє зробити висновок про відповідність критерію «Промислова придатність». Джерела інформації: 1. Лякишев, Н.П. Повышение прочности низкоуглеродистой стали (Ст3) массового назначения [Текст] / Н.П. Лякишев, Г.В. Щербединский // Металлы, №1 - 1990. с.5-13 2. Пат. 2301272 Российская Федерация, МПК Комп’ютерна верстка О. Рябко С21D1/78, С21С5/28 Способ производства литых изделий [Текст] / Лобов И.Э., Кожевников Н.Г., Гольдштейн В.А., Наумов А.В., Шабалин Д.В., Гольдштейн В.Я., Пащенко С.В.: заявитель и патентообладатель Общество с ограниченной ответственностью «Чебоксарский завод промышленного литья» (ООО «Промтрактор-Промлит») №2005123933/02, заявл. 27.07.2005, опубл. 20.06.2007. 3. Писаренко, Г.С. Вибропоглощающие свойства конструкционных материалов [Текст] / Г.С. Писаренко, А.П. Яковлев, В.В. Матвеев - К.: Наукова думка, 1971. - 375с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
