Пристрій для табірно-пасовищного утримання підсисних свиноматок

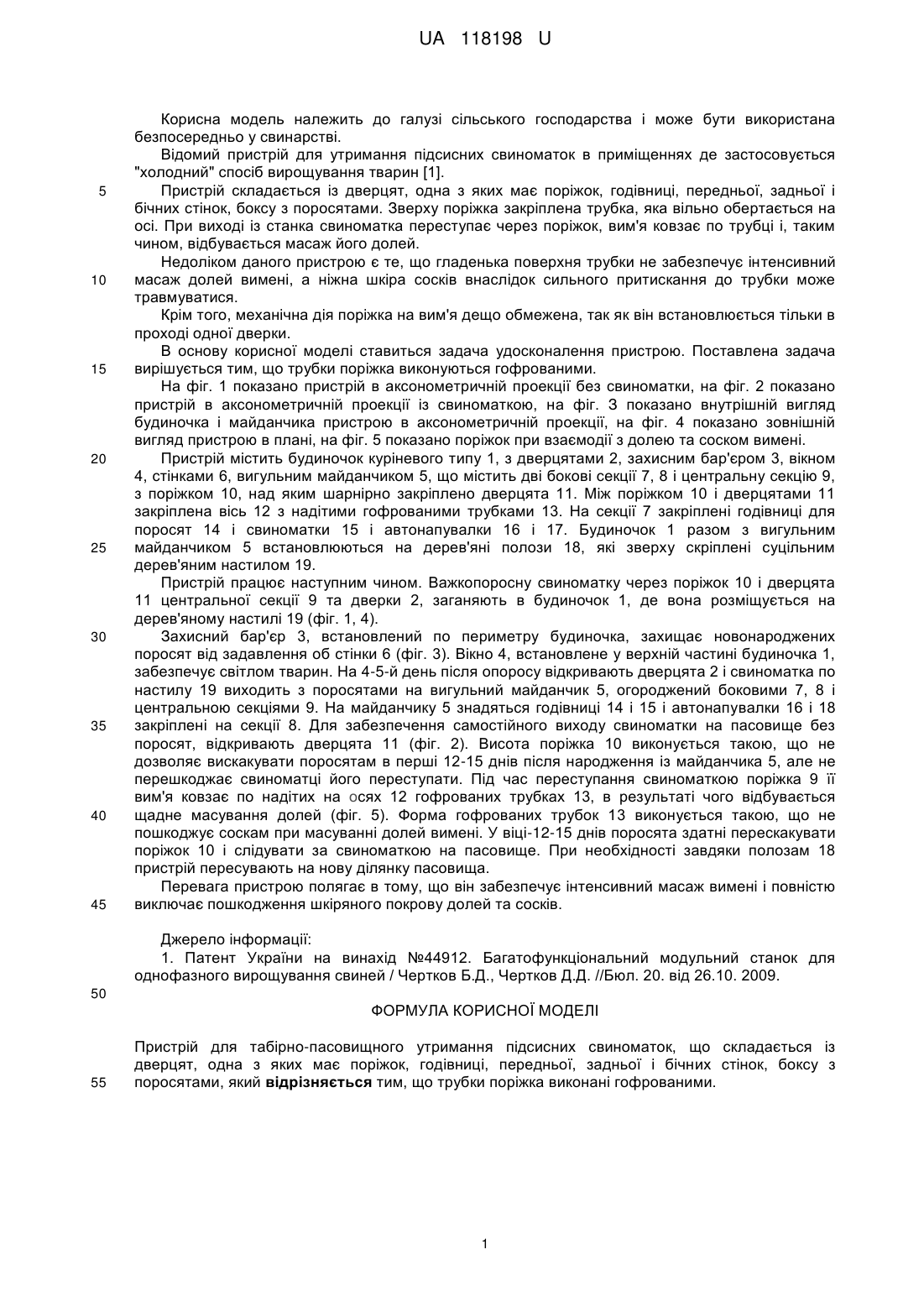

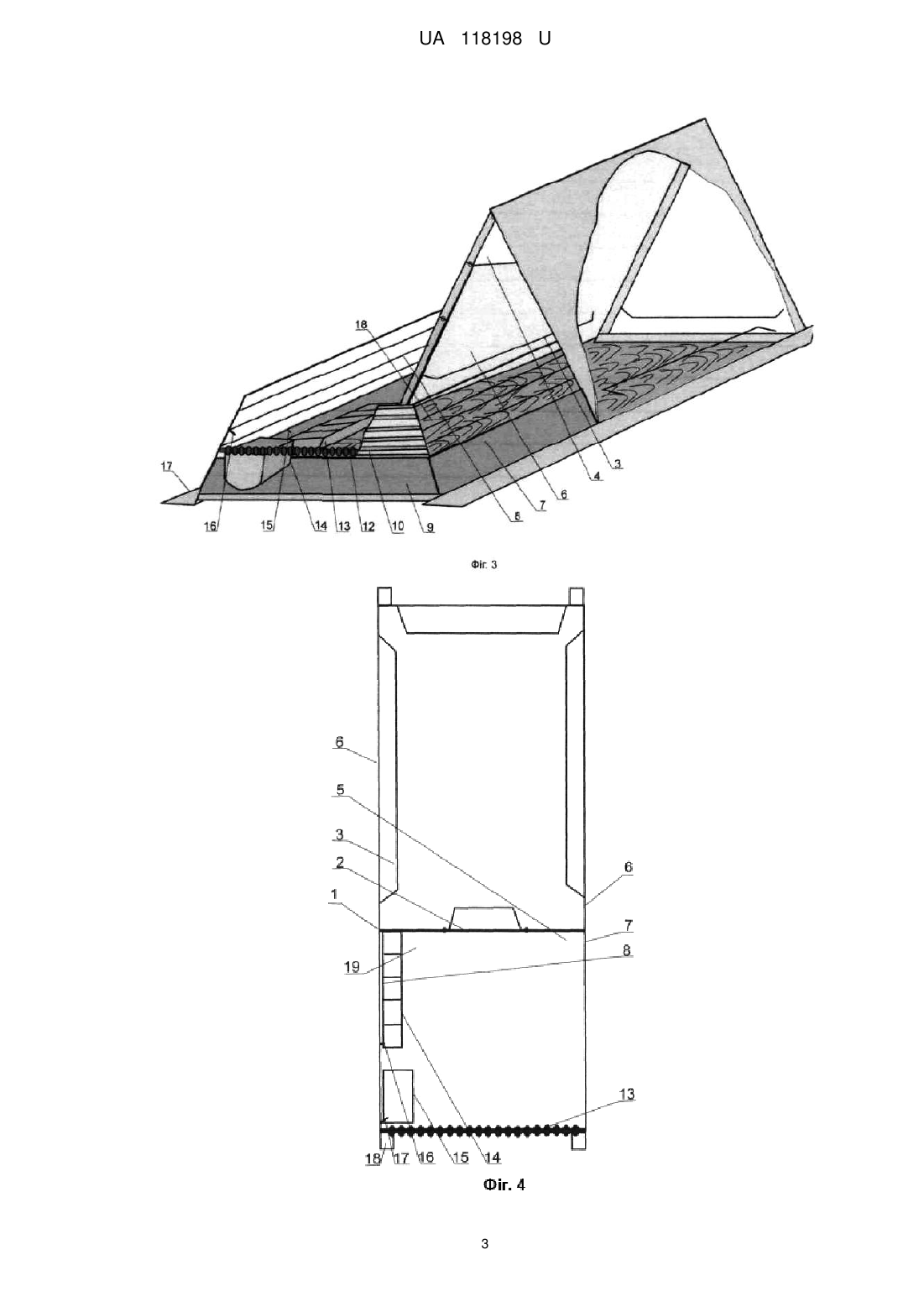

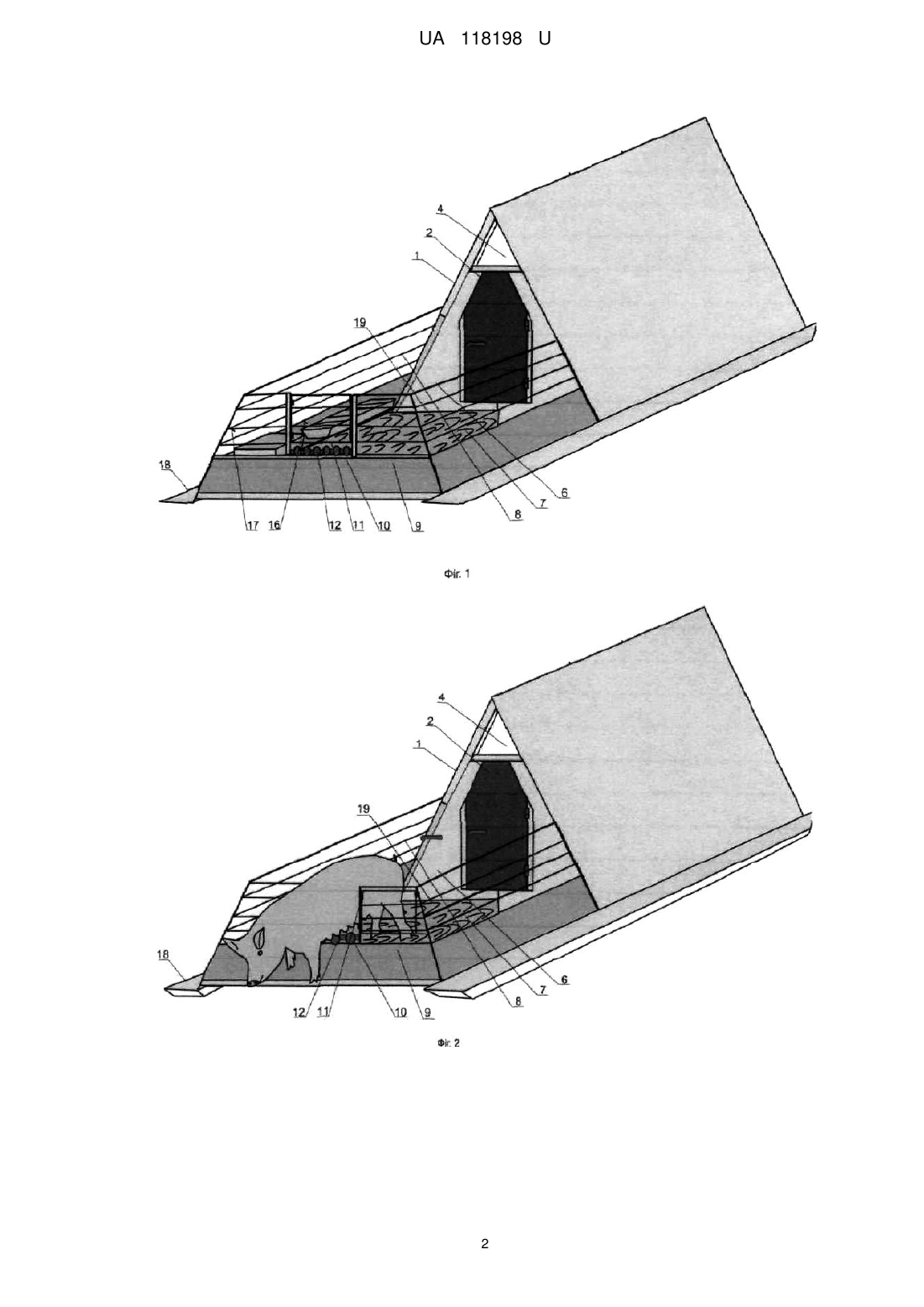

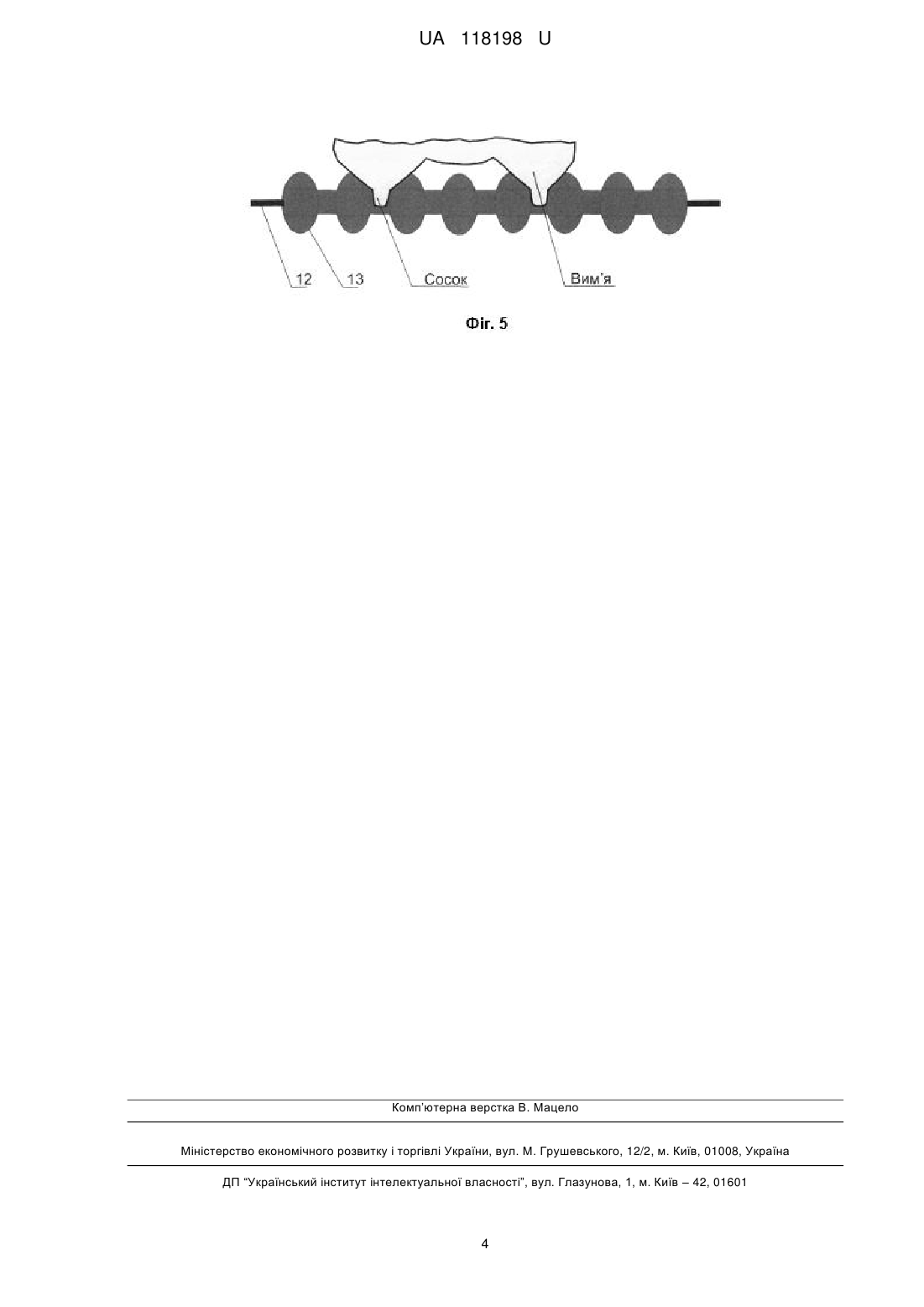

Реферат: Пристрій для табірно-пасовищного утримання підсисних свиноматок складається із дверцят, одна з яких має поріжок, годівниці, передньої, задньої і бічних стінок, боксу з поросятами. Трубки поріжка виконані гофрованими. UA 118198 U (12) UA 118198 U UA 118198 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільського господарства і може бути використана безпосередньо у свинарстві. Відомий пристрій для утримання підсисних свиноматок в приміщеннях де застосовується "холодний" спосіб вирощування тварин [1]. Пристрій складається із дверцят, одна з яких має поріжок, годівниці, передньої, задньої і бічних стінок, боксу з поросятами. Зверху поріжка закріплена трубка, яка вільно обертається на осі. При виході із станка свиноматка переступає через поріжок, вим'я ковзає по трубці і, таким чином, відбувається масаж його долей. Недоліком даного пристрою є те, що гладенька поверхня трубки не забезпечує інтенсивний масаж долей вимені, а ніжна шкіра сосків внаслідок сильного притискання до трубки може травмуватися. Крім того, механічна дія поріжка на вим'я дещо обмежена, так як він встановлюється тільки в проході одної дверки. В основу корисної моделі ставиться задача удосконалення пристрою. Поставлена задача вирішується тим, що трубки поріжка виконуються гофрованими. На фіг. 1 показано пристрій в аксонометричній проекції без свиноматки, на фіг. 2 показано пристрій в аксонометричній проекції із свиноматкою, на фіг. З показано внутрішній вигляд будиночка і майданчика пристрою в аксонометричній проекції, на фіг. 4 показано зовнішній вигляд пристрою в плані, на фіг. 5 показано поріжок при взаємодії з долею та соском вимені. Пристрій містить будиночок куріневого типу 1, з дверцятами 2, захисним бар'єром 3, вікном 4, стінками 6, вигульним майданчиком 5, що містить дві бокові секції 7, 8 і центральну секцію 9, з поріжком 10, над яким шарнірно закріплено дверцята 11. Між поріжком 10 і дверцятами 11 закріплена вісь 12 з надітими гофрованими трубками 13. На секції 7 закріплені годівниці для поросят 14 і свиноматки 15 і автонапувалки 16 і 17. Будиночок 1 разом з вигульним майданчиком 5 встановлюються на дерев'яні полози 18, які зверху скріплені суцільним дерев'яним настилом 19. Пристрій працює наступним чином. Важкопоросну свиноматку через поріжок 10 і дверцята 11 центральної секції 9 та дверки 2, заганяють в будиночок 1, де вона розміщується на дерев'яному настилі 19 (фіг. 1, 4). Захисний бар'єр 3, встановлений по периметру будиночка, захищає новонароджених поросят від задавлення об стінки 6 (фіг. 3). Вікно 4, встановлене у верхній частині будиночка 1, забезпечує світлом тварин. На 4-5-й день після опоросу відкривають дверцята 2 і свиноматка по настилу 19 виходить з поросятами на вигульний майданчик 5, огороджений боковими 7, 8 і центральною секціями 9. На майданчику 5 знадяться годівниці 14 і 15 і автонапувалки 16 і 18 закріплені на секції 8. Для забезпечення самостійного виходу свиноматки на пасовище без поросят, відкривають дверцята 11 (фіг. 2). Висота поріжка 10 виконується такою, що не дозволяє вискакувати поросятам в перші 12-15 днів після народження із майданчика 5, але не перешкоджає свиноматці його переступати. Під час переступання свиноматкою поріжка 9 її вим'я ковзає по надітих на осях 12 гофрованих трубках 13, в результаті чого відбувається щадне масування долей (фіг. 5). Форма гофрованих трубок 13 виконується такою, що не пошкоджує соскам при масуванні долей вимені. У віці-12-15 днів поросята здатні перескакувати поріжок 10 і слідувати за свиноматкою на пасовище. При необхідності завдяки полозам 18 пристрій пересувають на нову ділянку пасовища. Перевага пристрою полягає в тому, що він забезпечує інтенсивний масаж вимені і повністю виключає пошкодження шкіряного покрову долей та сосків. Джерело інформації: 1. Патент України на винахід №44912. Багатофункціональний модульний станок для однофазного вирощування свиней / Чертков Б.Д., Чертков Д.Д. //Бюл. 20. від 26.10. 2009. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для табірно-пасовищного утримання підсисних свиноматок, що складається із дверцят, одна з яких має поріжок, годівниці, передньої, задньої і бічних стінок, боксу з поросятами, який відрізняється тим, що трубки поріжка виконані гофрованими. 1 UA 118198 U 2 UA 118198 U 3 UA 118198 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
