Станок для утримання підсисних свиноматок і поросят

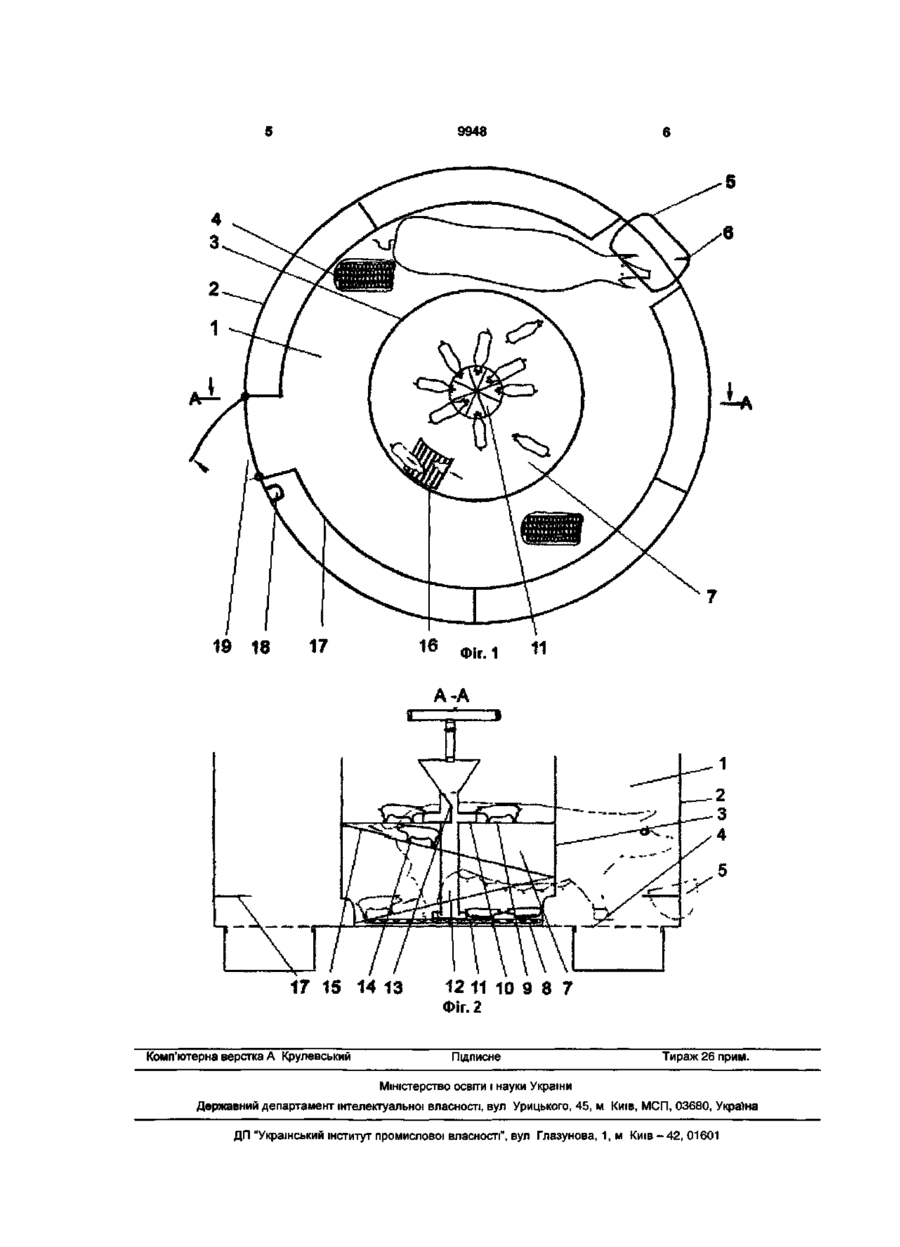

1 Станок для утримання свиноматок і поросят, який містить засоби для годування, напування і конструктивні елементи внутрішньої огорожі, що стимулюють рухову активність свиноматки, який відрізняється тим, що зовнішня і внутрішня ого рожі виконуються кільцевими з співпадаючими центрами, утворюючи кільцевий манеж для моціону і відпочинку свиноматки та циліндричний бокс для поросят з нижнім і верхнім лігвами, які сполучені гвинтоподібним пандусом, закріпленим на Корисна модель відноситься до сільського господарства і може бути використана в племінному свинарстві Відомий станок для нефіксованого утримання підсисних свиноматок з поросятами [1] Він містить зовнішню і внутрішню огорожі, засоби для годування, напування і обігріву Недоліком даного пристрою є те, що конструктивні елементи внутрішньої огорожі не стимулюють свиноматку до рухової активності, що може привести до гіподинамії Відомий також станок для нефіксованого утримання свиноматок с поросятами, який є найбільш близьким за технічним рішенням Він містить засоби для годування, напування і два дугоподібні конструктивні елементи внутрішньої огорожі, що стимулюють рухову активність свиноматки [2] Недоліком даного пристрою є те, що у прямокутних станках не раціонально використовуються площа свиноматкою і поросятами під час активного руху, а дугоподібний елемент, що вмонтований в підлогу, може привести до травмування вим'я свиноматки та ніг оператора Крім того, поросята мають постійний доступ до сосків свиноматки, що не сприяє поїданню престартового комбікорму і підготовки їх до ранньої відсадки В основу корисної моделі поставлена задача удосконалення пристрою і покращення умов для утримання, ГОДІВЛІ і обслуговування тварин Зазначена задача досягається тим, що зовнішня / внутрішня огорожі виконуються кільцевими з співпадаючими центрами, утворюючи кільцевий манеж для моціону і відпочинку свиноматки та циліндричний бокс для поросят з нижнім і верхнім лігвами, які сполучені гвинтоподібним пандусом, закріпленим на внутрішній його СТІНЦІ В центрі нижнього і верхнього лігва встановлені круглі самогодівниці, які з'єднанні загальним кормопроводом з заслінкою, що регулює подачу корма Крім того, верхнє лігво обладнується лазом з дверкою, яка є продовженням гвинтоподібного пандусу ВІДМІНОЮ ознакою пристрою є те, що зовнішня і внутрішня огорожі виконані кільцевими з співпадаючими центрами, утворюють кільцевий манеж для моціону і відпочинку свиноматки і циліндричний бокс для поросят з нижнім і верхнім лігвами, які сполучені гвинтоподібним пандусом, закріпленим на внутрішній його СТІНЦІ В центрі нижнього і верхнього лігва встановлені круглі самогодівниці, які з'єднанні загальним кормопровідом з заслінкою, що регулює подачу корма Крім того, верхнє лігво обладнане лазом з дверкою, яка є продовженням гвинтоподібного пандусу Корисна модель пояснюється на кресленнях Фіг 1 - загальний вид пристрою, Фіг 2 - розріз пристрою по А-А на Фіг 1 Станок складається із манежу 1, утвореного зовнішньою кільцевою огорожею 2, внутрішньою внутрішній його СТІНЦІ 2 Станок по п 1, який відрізняється тим, що в центрі нижнього і верхнього лігва встановлені круглі самогодівниці, які з'єднані загальним кормопроводом з заслінкою, що регулює подачу корму, крім того, верхнє лігво обладнується лазом з дверима, яка є продовженням гвинтоподібного пандуса 00 5Г 9948 кільцевою огорожею 3 і ґратчастою підлогою 4, ГОДІВНИЦІ 5 з напувалкою 6, встановлених на ЗОВНІШНІЙ огорожі 3, боксу 7 для поросят, утвореного внутрішньою огорожею 3 і обладнаним нижнім обігріваючим лігвом 8, верхнім не обігріваючим лігвом 9, круглими самогодівницями 10 і 11, з'єднаних кормопроводом 12 з заслінкою 13, гвинтоподібним пандусом 14, з дверкою 15, що утворює лаз 16, запобіжного бар'єру 17, встановленого внизу зовнішньої кільцевої огорожі 3, автонапувалки поросят 18, закріпленої біля дверок 19 Станок працює так За декілька днів до опоросу, свиноматку заганяють в кільцевий манеж 1, де вона їсть, відпочиває або переміщується вздовж зовнішньої кільцевої огорожі 2 навколо внутрішньої кільцевої огорожі 3 по ґратчастій ПІДЛОЗІ 4 Ширина манежу 1 не дозволяє свиноматці в ньому розвертатися, а тільки рухатися вперед або назад Таке конструктивне рішення станка змушує свиноматку активніше проявляти орієнтувальнопошукові рефлекси при контакті з поросятами, споживанні корму із ГОДІВНИЦІ 5 і води із напувалки 6, випорожнені і тим самим здійснювати моціон, що сприяє підвищенню репродуктивним якостями Після опоросу свиноматки, поросят розміщуються в циліндричному боксі 7 на нижньому ЛІГВІ 8, а коли трохи підростуть - і на верхньому ЛІГВІ 9 Поросята споживають престартерний комбікорм спочатку із самогодівниці 10, а через деякий час - із самогодівниці 11 Подача і регуляція комбікорму здійснюється за допомогою кормопроводу 12 і заслінки 13 Коли поросята звикнуть споживати корм із самогодівниці 11, подачу комбікорму в са могодівницю 10 припиняють, що змушує їх збиратися по гвинтовому пандусу 14 через відкритий лаз 15, утворений опущеною дверкою 16 до самогодівниці 11 Постійне піднімання на верхній пандус 9 і спускання з нього дає додаткове фізичне навантаження на м'язову систему поросят, що сприяє росту і розвитку організму З метою стимулювання споживання поросятами престартерного комбікорму, дверку 16 піднімають, закривають лаз 15 і на певний час ізолюють їх від свиноматки на верхньому ЛІГВІ 9 Цей прийом примушує поросят більше поїдати комбікорму і сприяє енергії росту Запобіжний бар єр 17, не дозволяє давити поросят під час опускання набік тулубу свиноматкою та користуватися автонапувалкою 18 При необхідності оператор заходить в станок через дверки 19 і, рухаючись по кільцевому манежу, виконує технологічні операції Свиноматка при цьому також рухається по колу здійснюючи моціон Перевага заявляемого станка порівняно з прототипом полягає в тому, що він забезпечує активний моціон свиноматки, різноманітне фізичне навантаження поросят і стимулює їх привчання до поїдання престартерного комбікорму і створює кращі умови праці для обслуговуючого персоналу Література 1 Бажов Г М , Комлацкий В И Биотехнология интенсивного свиноводства - М Россельхозиздат, 1989 - 269 с 2 Прогулочная родилка Мардаровича Centrum Farmerskie, 21-030, Motycz, k/Lublina Internet Lublin PI e-mail @ platon man Lublin PI 9948 Фіг.1 A •< 17 15 14 13 1 12 11 10 9 8 7 Фіг. 2 Комп'ютерна верстка А Крулевський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
