Патронна стрічка

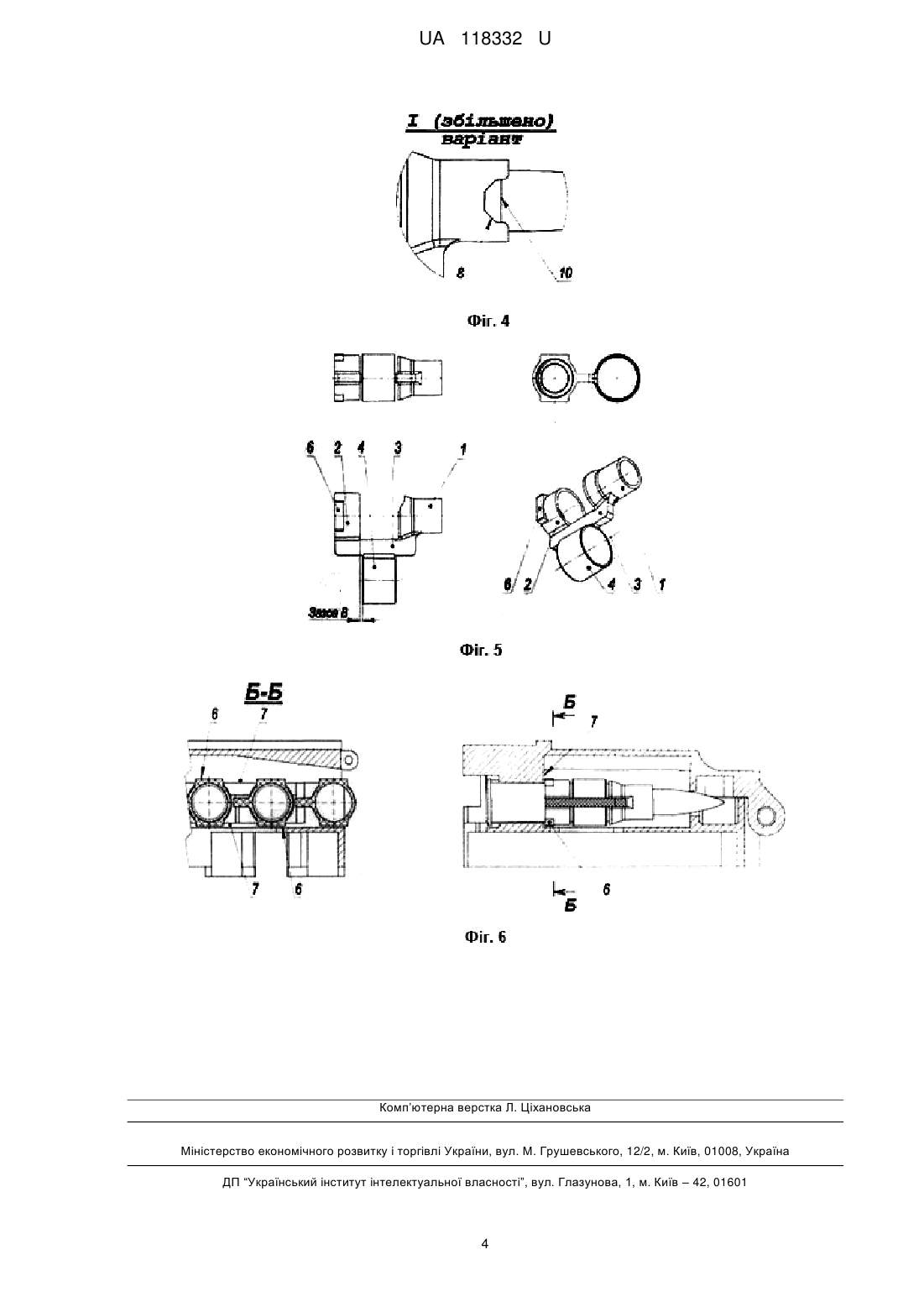

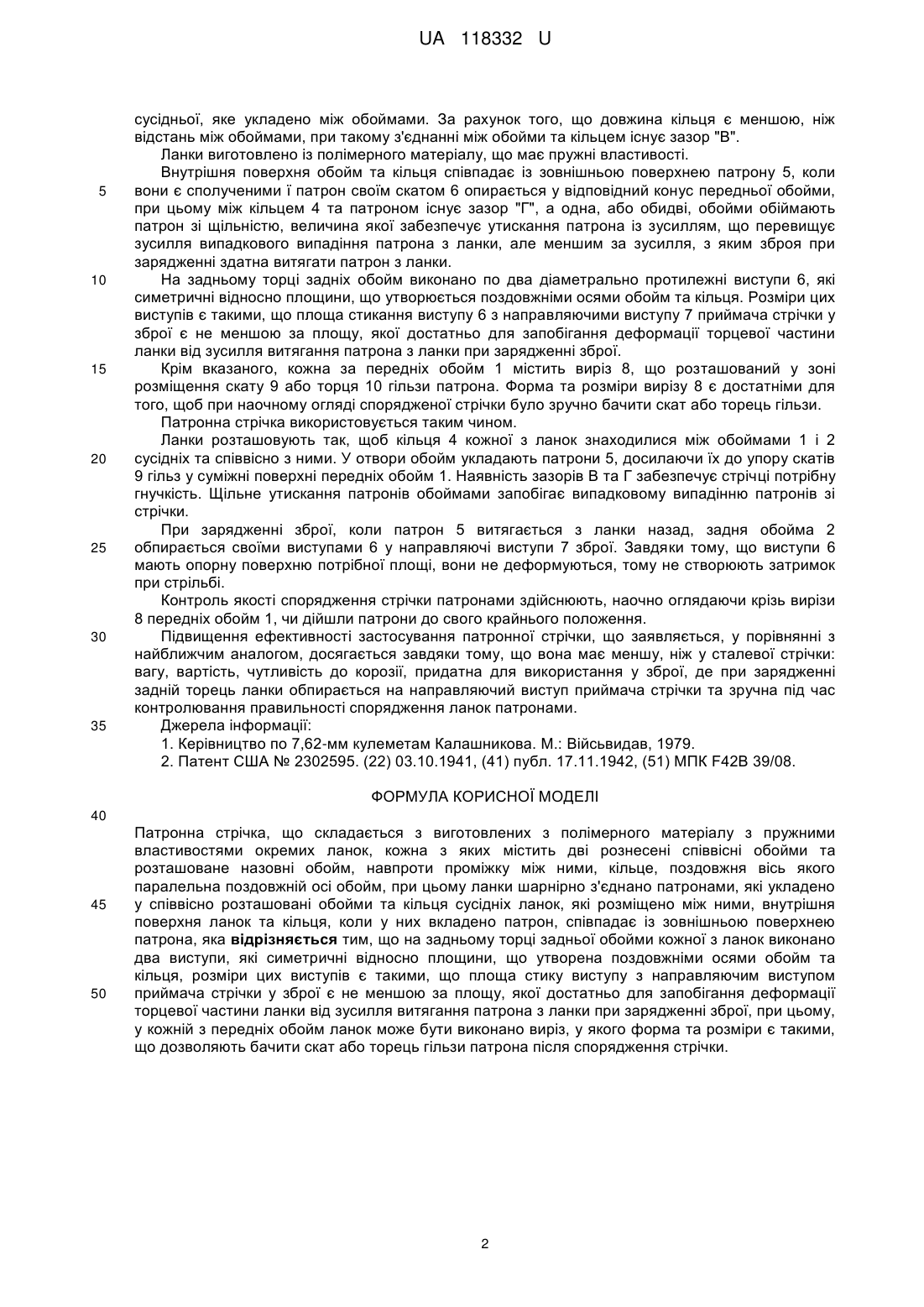

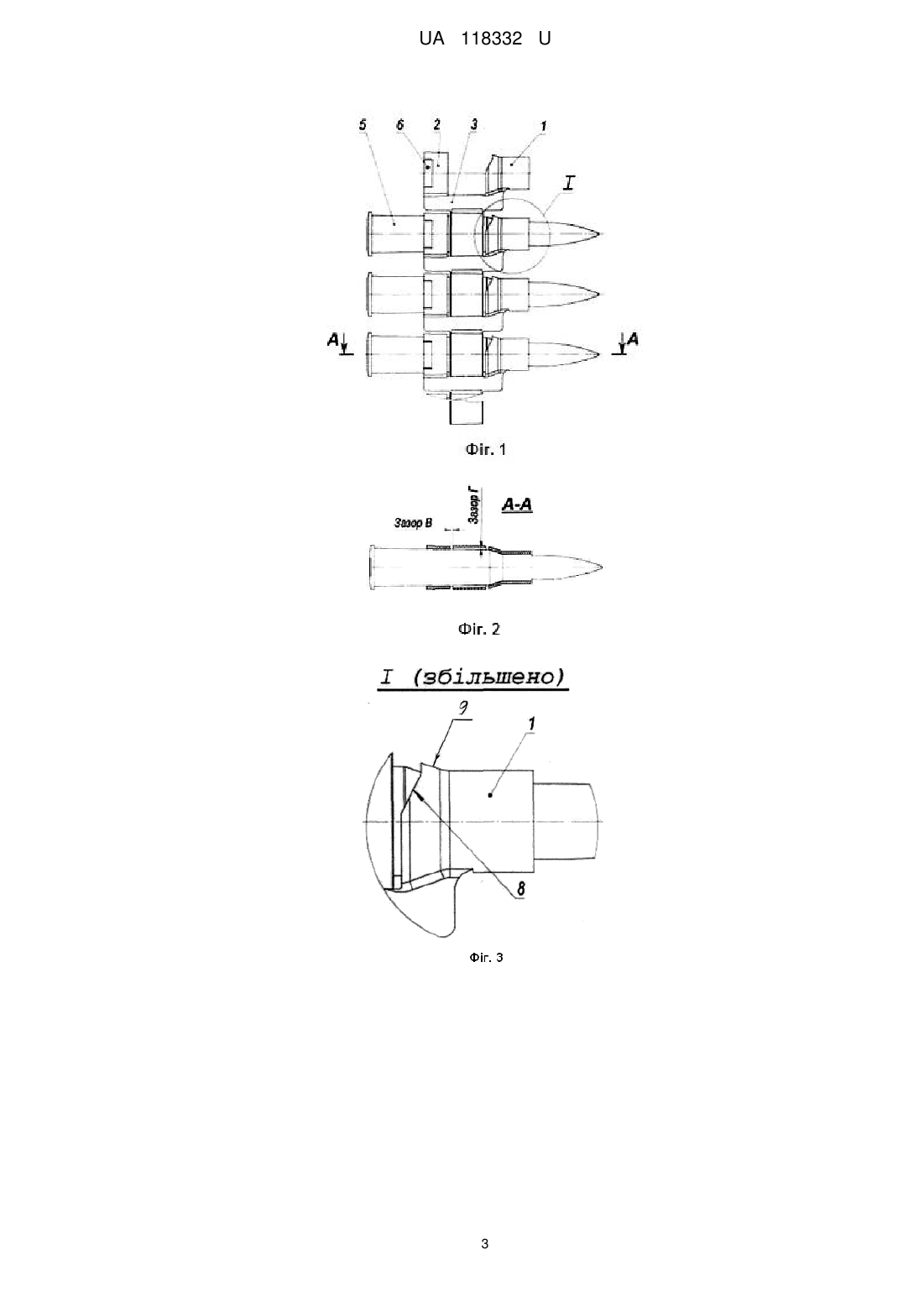

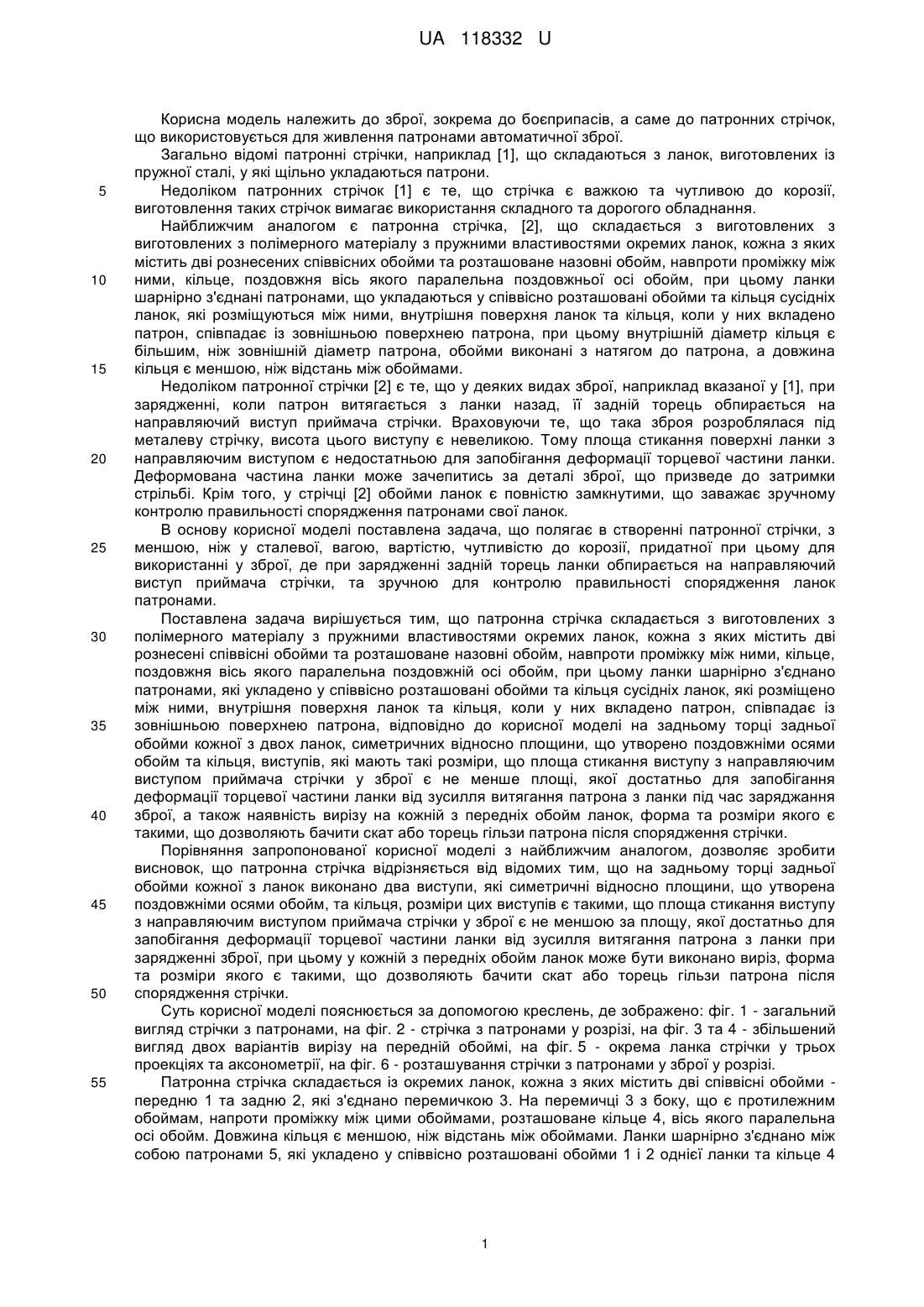

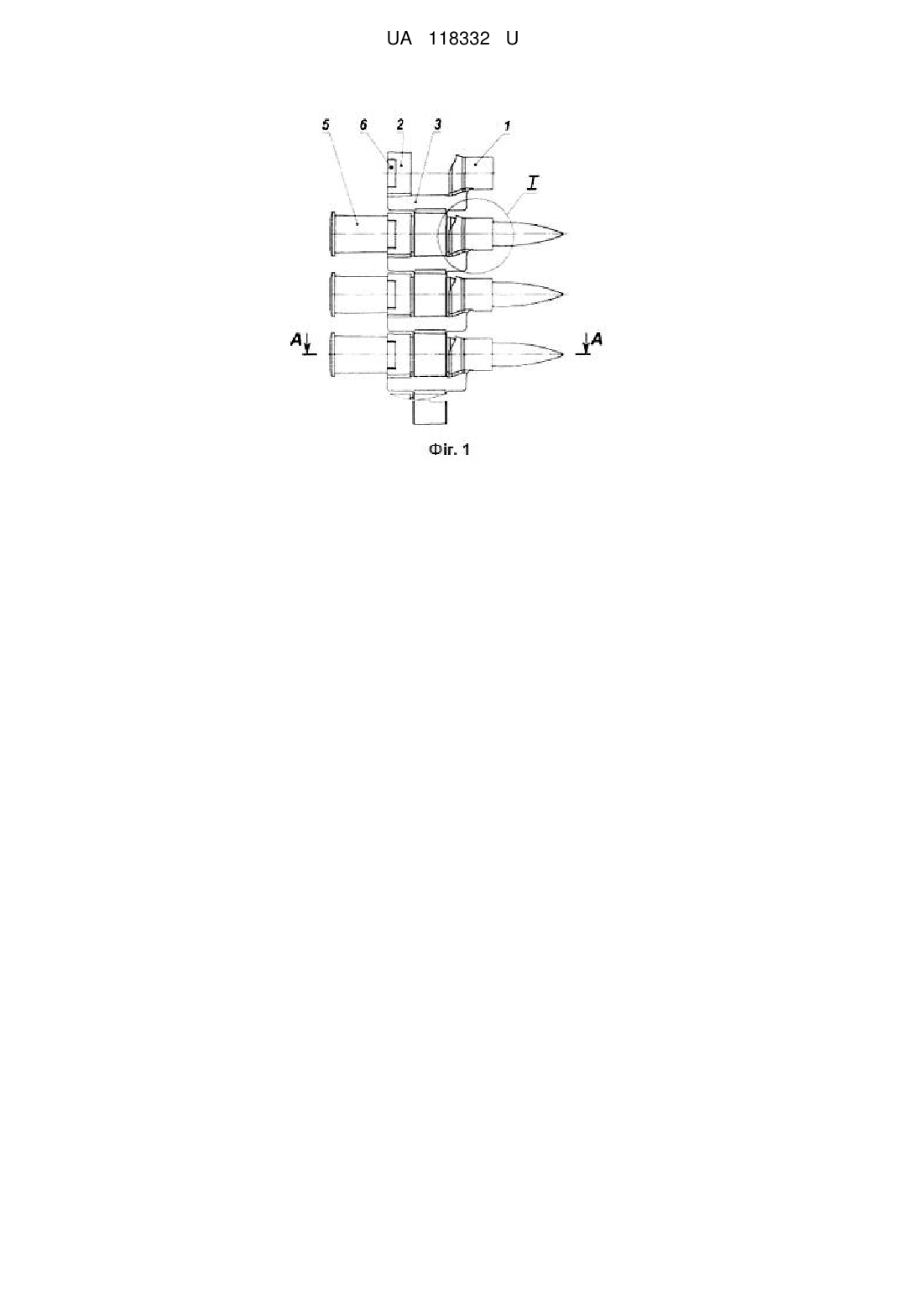

Реферат: Патронна стрічка складається з виготовлених з полімерного матеріалу з пружними властивостями окремих ланок, кожна з яких містить дві рознесені співвісні обойми та розташоване назовні обойм, навпроти проміжку між ними, кільце, поздовжня вісь якого паралельна поздовжній осі обойм, при цьому ланки шарнірно з'єднано патронами, які укладено у співвісно розташовані обойми та кільця сусідніх ланок, які розміщено між ними, внутрішня поверхня ланок та кільця, коли у них вкладено патрон, співпадає із зовнішньою поверхнею патрона. На задньому торці задньої обойми кожної з ланок виконано два виступи, які симетричні відносно площини, що утворена поздовжніми осями обойм та кільця, розміри цих виступів є такими, що площа стикання виступу з направляючим виступом приймача стрічки у зброї є не меншою за площу, якої достатньо для запобігання деформації торцевої частини ланки від зусилля витягання патрона з ланки при зарядженні зброї, при цьому, у кожній з передніх обойм ланок може бути виконано виріз, у якого форма та розміри є такими, що дозволяють бачити скат або торець гільзи патрона після спорядження стрічки. UA 118332 U (12) UA 118332 U UA 118332 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до зброї, зокрема до боєприпасів, а саме до патронних стрічок, що використовується для живлення патронами автоматичної зброї. Загально відомі патронні стрічки, наприклад [1], що складаються з ланок, виготовлених із пружної сталі, у які щільно укладаються патрони. Недоліком патронних стрічок [1] є те, що стрічка є важкою та чутливою до корозії, виготовлення таких стрічок вимагає використання складного та дорогого обладнання. Найближчим аналогом є патронна стрічка, [2], що складається з виготовлених з виготовлених з полімерного матеріалу з пружними властивостями окремих ланок, кожна з яких містить дві рознесених співвісних обойми та розташоване назовні обойм, навпроти проміжку між ними, кільце, поздовжня вісь якого паралельна поздовжньої осі обойм, при цьому ланки шарнірно з'єднані патронами, що укладаються у співвісно розташовані обойми та кільця сусідніх ланок, які розміщуються між ними, внутрішня поверхня ланок та кільця, коли у них вкладено патрон, співпадає із зовнішньою поверхнею патрона, при цьому внутрішній діаметр кільця є більшим, ніж зовнішній діаметр патрона, обойми виконані з натягом до патрона, а довжина кільця є меншою, ніж відстань між обоймами. Недоліком патронної стрічки [2] є те, що у деяких видах зброї, наприклад вказаної у [1], при зарядженні, коли патрон витягається з ланки назад, її задній торець обпирається на направляючий виступ приймача стрічки. Враховуючи те, що така зброя розроблялася під металеву стрічку, висота цього виступу є невеликою. Тому площа стикання поверхні ланки з направляючим виступом є недостатньою для запобігання деформації торцевої частини ланки. Деформована частина ланки може зачепитись за деталі зброї, що призведе до затримки стрільбі. Крім того, у стрічці [2] обойми ланок є повністю замкнутими, що заважає зручному контролю правильності спорядження патронами свої ланок. В основу корисної моделі поставлена задача, що полягає в створенні патронної стрічки, з меншою, ніж у сталевої, вагою, вартістю, чутливістю до корозії, придатної при цьому для використанні у зброї, де при зарядженні задній торець ланки обпирається на направляючий виступ приймача стрічки, та зручною для контролю правильності спорядження ланок патронами. Поставлена задача вирішується тим, що патронна стрічка складається з виготовлених з полімерного матеріалу з пружними властивостями окремих ланок, кожна з яких містить дві рознесені співвісні обойми та розташоване назовні обойм, навпроти проміжку між ними, кільце, поздовжня вісь якого паралельна поздовжній осі обойм, при цьому ланки шарнірно з'єднано патронами, які укладено у співвісно розташовані обойми та кільця сусідніх ланок, які розміщено між ними, внутрішня поверхня ланок та кільця, коли у них вкладено патрон, співпадає із зовнішньою поверхнею патрона, відповідно до корисної моделі на задньому торці задньої обойми кожної з двох ланок, симетричних відносно площини, що утворено поздовжніми осями обойм та кільця, виступів, які мають такі розміри, що площа стикання виступу з направляючим виступом приймача стрічки у зброї є не менше площі, якої достатньо для запобігання деформації торцевої частини ланки від зусилля витягання патрона з ланки під час заряджання зброї, а також наявність вирізу на кожній з передніх обойм ланок, форма та розміри якого є такими, що дозволяють бачити скат або торець гільзи патрона після спорядження стрічки. Порівняння запропонованої корисної моделі з найближчим аналогом, дозволяє зробити висновок, що патронна стрічка відрізняється від відомих тим, що на задньому торці задньої обойми кожної з ланок виконано два виступи, які симетричні відносно площини, що утворена поздовжніми осями обойм, та кільця, розміри цих виступів є такими, що площа стикання виступу з направляючим виступом приймача стрічки у зброї є не меншою за площу, якої достатньо для запобігання деформації торцевої частини ланки від зусилля витягання патрона з ланки при зарядженні зброї, при цьому у кожній з передніх обойм ланок може бути виконано виріз, форма та розміри якого є такими, що дозволяють бачити скат або торець гільзи патрона після спорядження стрічки. Суть корисної моделі пояснюється за допомогою креслень, де зображено: фіг. 1 - загальний вигляд стрічки з патронами, на фіг. 2 - стрічка з патронами у розрізі, на фіг. 3 та 4 - збільшений вигляд двох варіантів вирізу на передній обоймі, на фіг. 5 - окрема ланка стрічки у трьох проекціях та аксонометрії, на фіг. 6 - розташування стрічки з патронами у зброї у розрізі. Патронна стрічка складається із окремих ланок, кожна з яких містить дві співвісні обойми передню 1 та задню 2, які з'єднано перемичкою 3. На перемичці 3 з боку, що є протилежним обоймам, напроти проміжку між цими обоймами, розташоване кільце 4, вісь якого паралельна осі обойм. Довжина кільця є меншою, ніж відстань між обоймами. Ланки шарнірно з'єднано між собою патронами 5, які укладено у співвісно розташовані обойми 1 і 2 однієї ланки та кільце 4 1 UA 118332 U 5 10 15 20 25 30 35 сусідньої, яке укладено між обоймами. За рахунок того, що довжина кільця є меншою, ніж відстань між обоймами, при такому з'єднанні між обойми та кільцем існує зазор "В". Ланки виготовлено із полімерного матеріалу, що має пружні властивості. Внутрішня поверхня обойм та кільця співпадає із зовнішньою поверхнею патрону 5, коли вони є сполученими ї патрон своїм скатом 6 опирається у відповідний конус передньої обойми, при цьому між кільцем 4 та патроном існує зазор "Г", а одна, або обидві, обойми обіймають патрон зі щільністю, величина якої забезпечує утискання патрона із зусиллям, що перевищує зусилля випадкового випадіння патрона з ланки, але меншим за зусилля, з яким зброя при зарядженні здатна витягати патрон з ланки. На задньому торці задніх обойм виконано по два діаметрально протилежні виступи 6, які симетричні відносно площини, що утворюється поздовжніми осями обойм та кільця. Розміри цих виступів є такими, що площа стикання виступу 6 з направляючими виступу 7 приймача стрічки у зброї є не меншою за площу, якої достатньо для запобігання деформації торцевої частини ланки від зусилля витягання патрона з ланки при зарядженні зброї. Крім вказаного, кожна за передніх обойм 1 містить виріз 8, що розташований у зоні розміщення скату 9 або торця 10 гільзи патрона. Форма та розміри вирізу 8 є достатніми для того, щоб при наочному огляді спорядженої стрічки було зручно бачити скат або торець гільзи. Патронна стрічка використовується таким чином. Ланки розташовують так, щоб кільця 4 кожної з ланок знаходилися між обоймами 1 і 2 сусідніх та співвісно з ними. У отвори обойм укладають патрони 5, досилаючи їх до упору скатів 9 гільз у суміжні поверхні передніх обойм 1. Наявність зазорів В та Г забезпечує стрічці потрібну гнучкість. Щільне утискання патронів обоймами запобігає випадковому випадінню патронів зі стрічки. При зарядженні зброї, коли патрон 5 витягається з ланки назад, задня обойма 2 обпирається своїми виступами 6 у направляючі виступи 7 зброї. Завдяки тому, що виступи 6 мають опорну поверхню потрібної площі, вони не деформуються, тому не створюють затримок при стрільбі. Контроль якості спорядження стрічки патронами здійснюють, наочно оглядаючи крізь вирізи 8 передніх обойм 1, чи дійшли патрони до свого крайнього положення. Підвищення ефективності застосування патронної стрічки, що заявляється, у порівнянні з найближчим аналогом, досягається завдяки тому, що вона має меншу, ніж у сталевої стрічки: вагу, вартість, чутливість до корозії, придатна для використання у зброї, де при зарядженні задній торець ланки обпирається на направляючий виступ приймача стрічки та зручна під час контролювання правильності спорядження ланок патронами. Джерела інформації: 1. Керівництво по 7,62-мм кулеметам Калашникова. Μ.: Війсьвидав, 1979. 2. Патент США № 2302595. (22) 03.10.1941, (41) публ. 17.11.1942, (51) МПК F42B 39/08. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Патронна стрічка, що складається з виготовлених з полімерного матеріалу з пружними властивостями окремих ланок, кожна з яких містить дві рознесені співвісні обойми та розташоване назовні обойм, навпроти проміжку між ними, кільце, поздовжня вісь якого паралельна поздовжній осі обойм, при цьому ланки шарнірно з'єднано патронами, які укладено у співвісно розташовані обойми та кільця сусідніх ланок, які розміщено між ними, внутрішня поверхня ланок та кільця, коли у них вкладено патрон, співпадає із зовнішньою поверхнею патрона, яка відрізняється тим, що на задньому торці задньої обойми кожної з ланок виконано два виступи, які симетричні відносно площини, що утворена поздовжніми осями обойм та кільця, розміри цих виступів є такими, що площа стику виступу з направляючим виступом приймача стрічки у зброї є не меншою за площу, якої достатньо для запобігання деформації торцевої частини ланки від зусилля витягання патрона з ланки при зарядженні зброї, при цьому, у кожній з передніх обойм ланок може бути виконано виріз, у якого форма та розміри є такими, що дозволяють бачити скат або торець гільзи патрона після спорядження стрічки. 2 UA 118332 U 3 UA 118332 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
