Агрегат для подрібнення компонентів та приготування кормосумішей

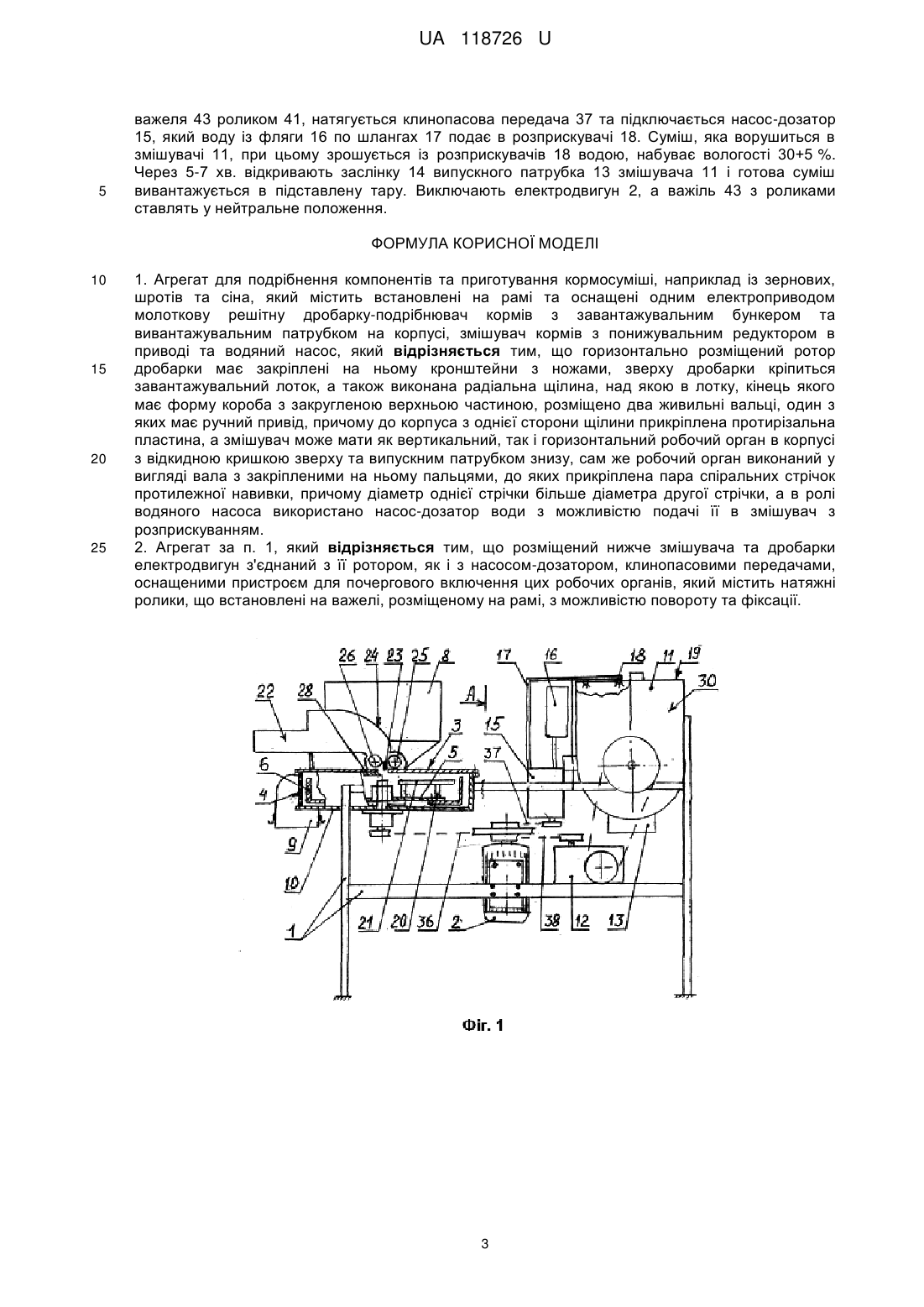

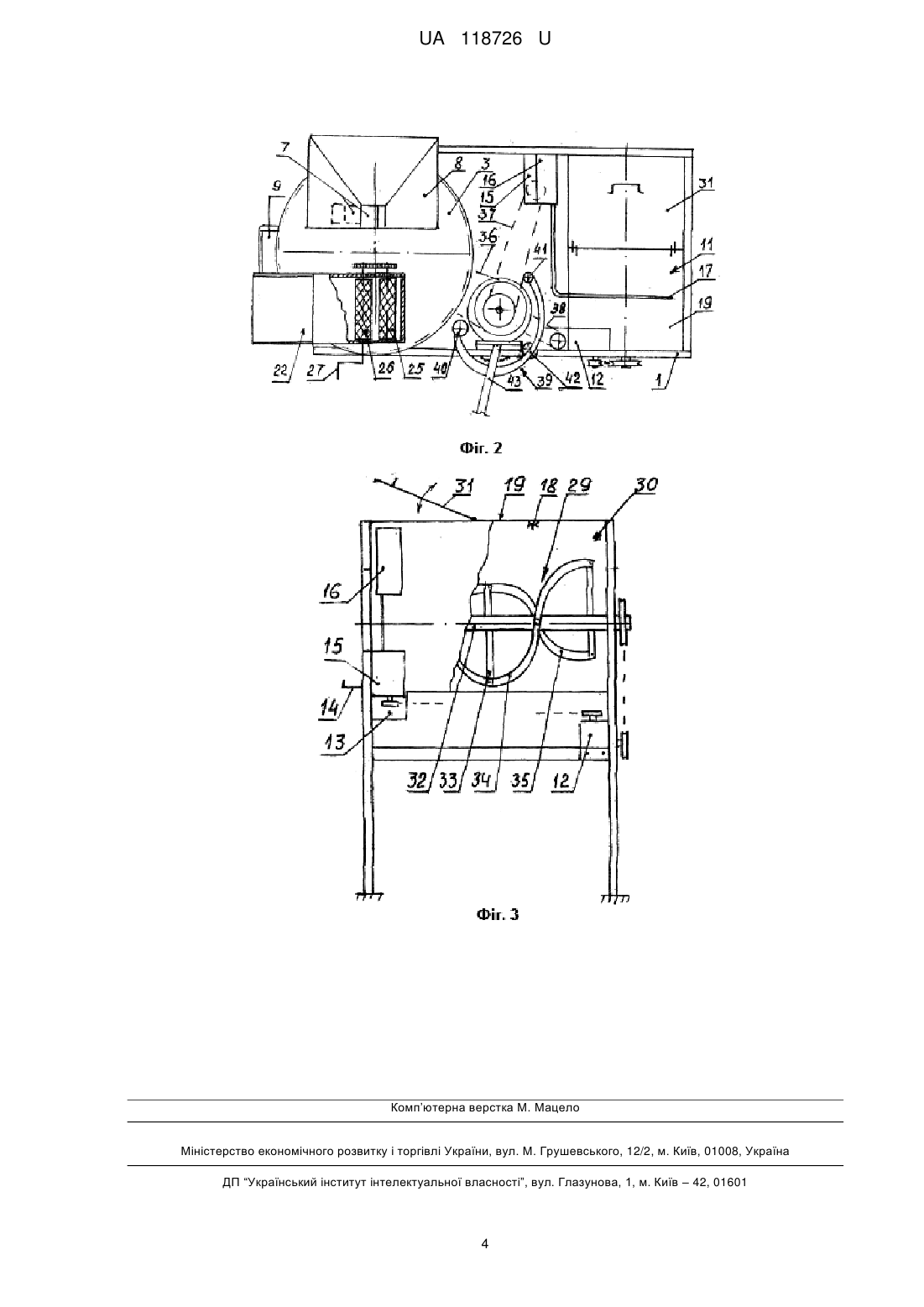

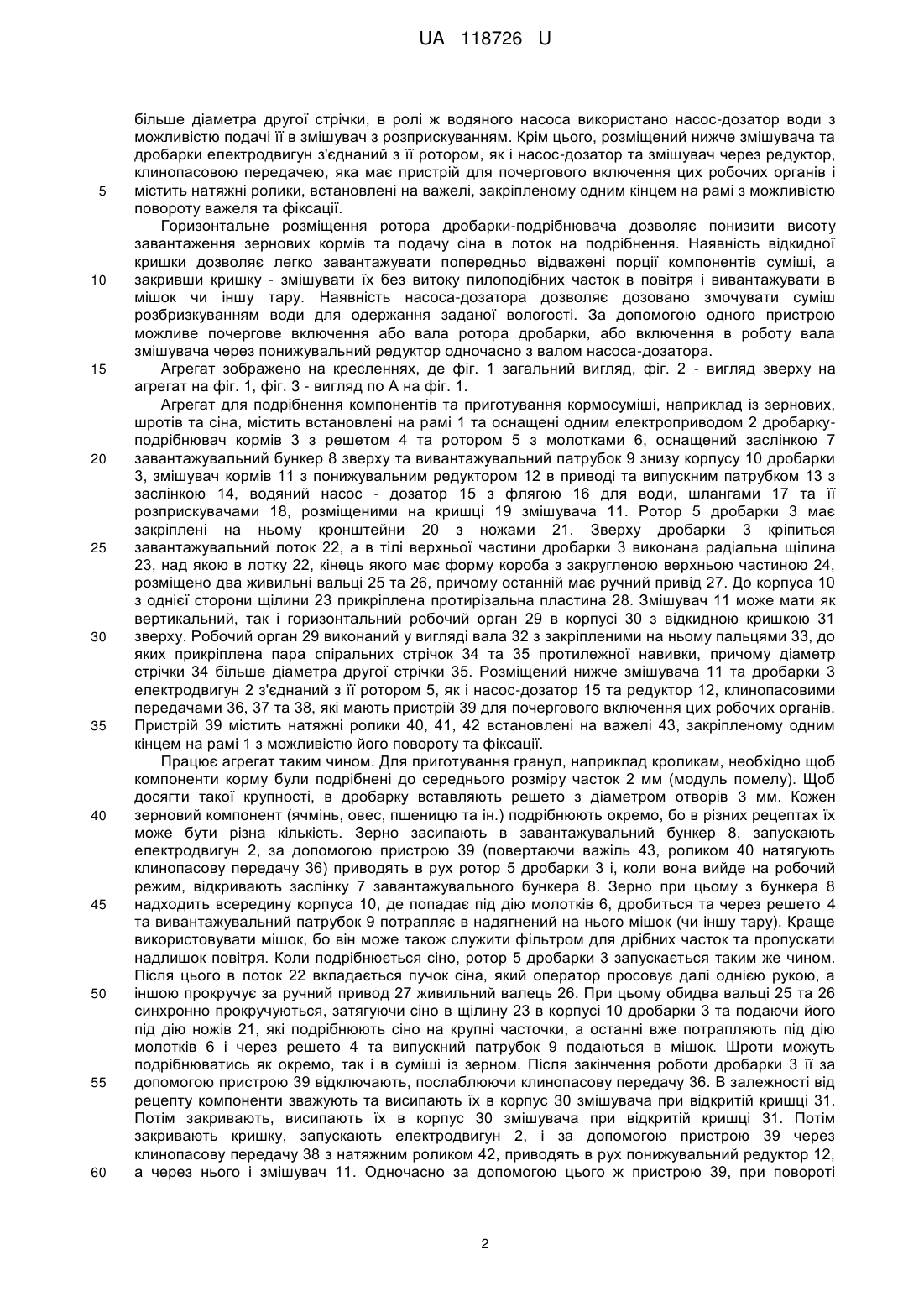

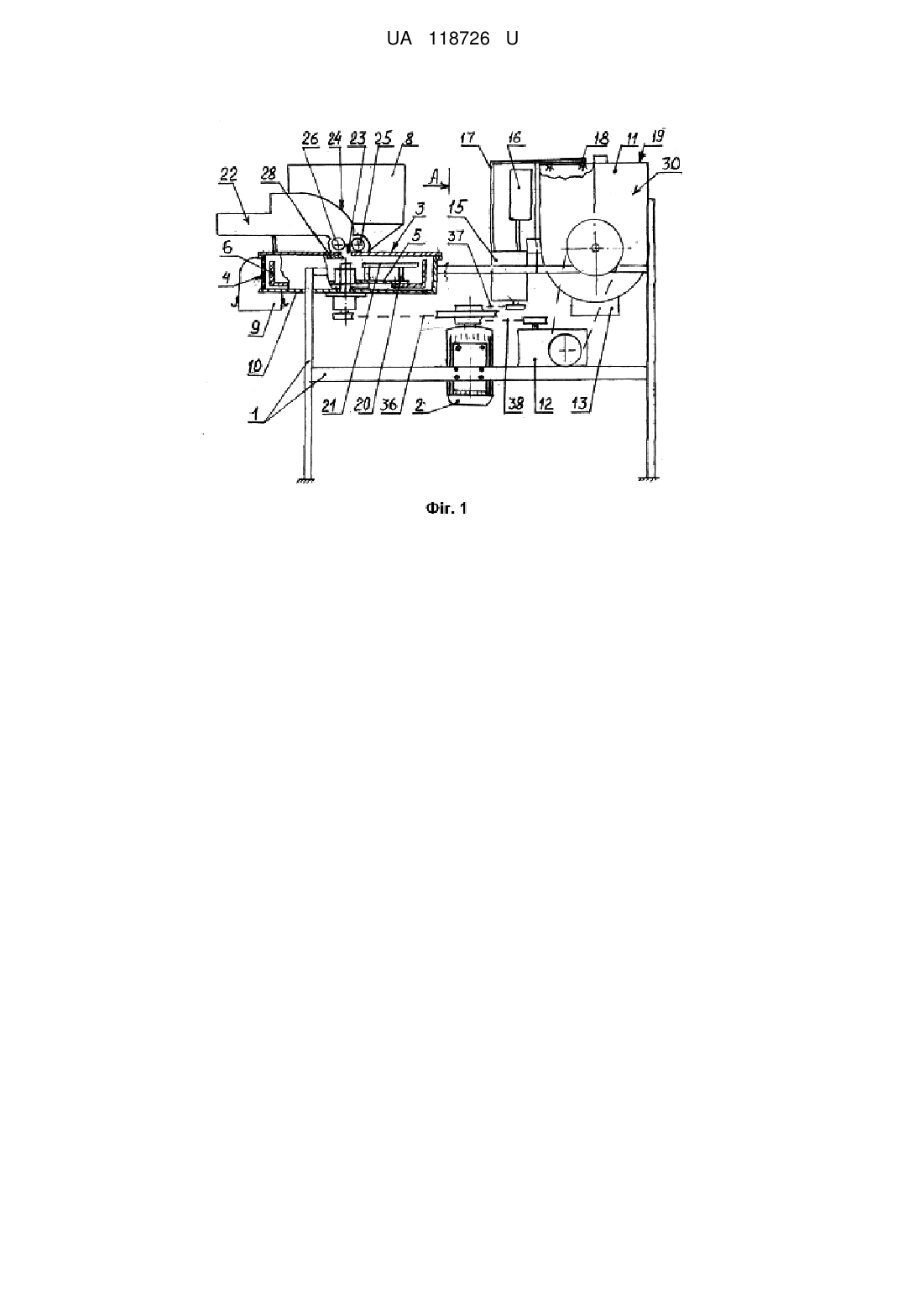

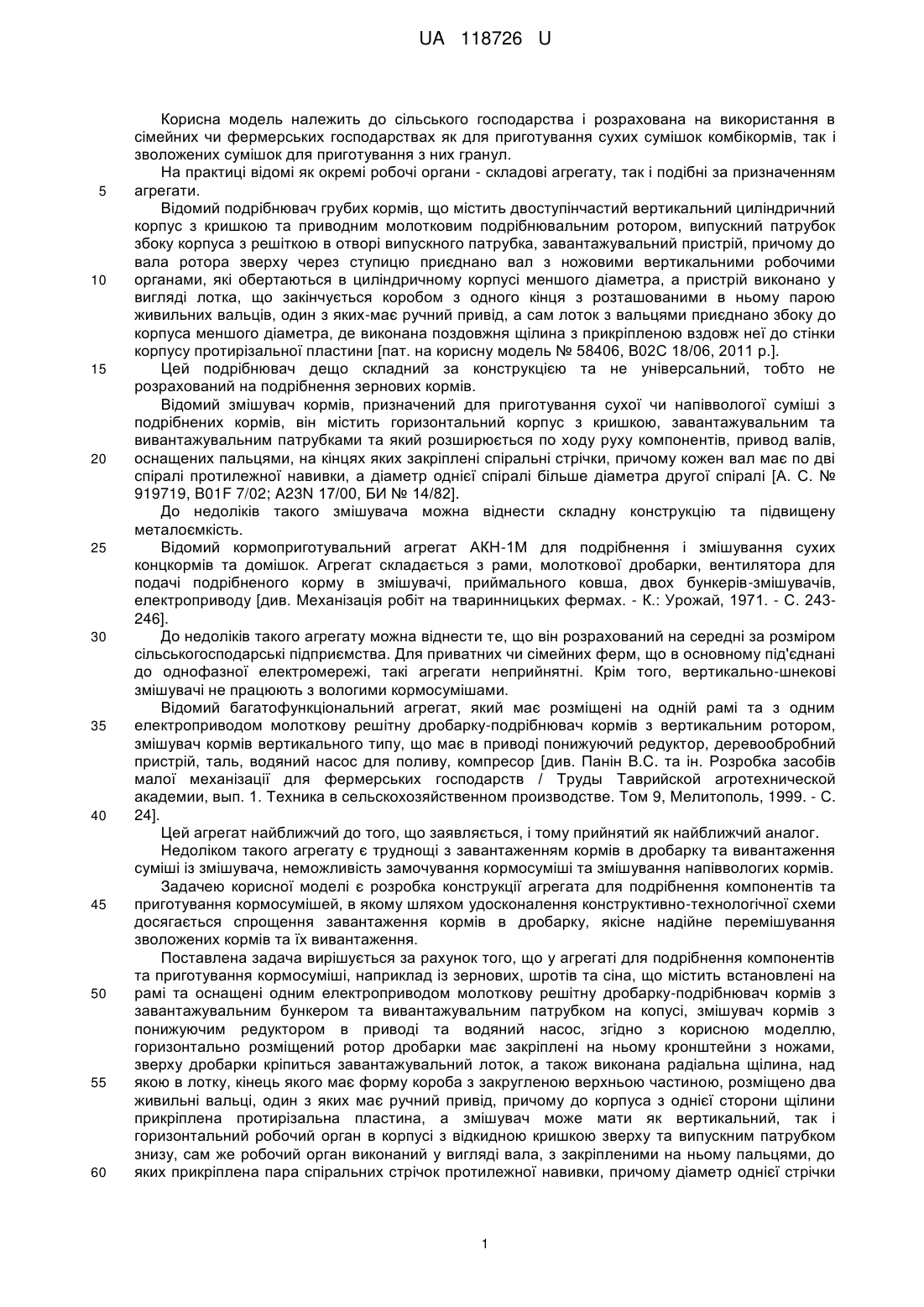

Реферат: Агрегат для подрібнення компонентів та приготування кормосуміші містить встановлені на рамі та оснащені одним електроприводом молоткову решітну дробарку-подрібнювач кормів з завантажувальним бункером та вивантажувальним патрубком на копусі, змішувач кормів з понижувальним редуктором в приводі та водяний насос. Горизонтально розміщений ротор дробарки має закріплені на ньому кронштейни з ножами, зверху дробарки кріпиться завантажувальний лоток, а також виконана радіальна щілина, над якою в лотку, кінець якого має форму короба з закругленою верхньою частиною, розміщено два живильні вальці, один з яких має ручний привід. До корпуса з однієї сторони щілини прикріплена протирізальна пластина, а змішувач може мати як вертикальний, так і горизонтальний робочий орган в корпусі з відкидною кришкою зверху та випускним патрубком знизу. Сам робочий орган виконаний у вигляді вала з закріпленими на ньому пальцями, до яких прикріплена пара спіральних стрічок протилежної навивки, причому діаметр однієї стрічки більше діаметра другої стрічки, а в ролі водяного насоса використано насос-дозатор води з можливістю подачі її в змішувач з розприскуванням. UA 118726 U (12) UA 118726 U UA 118726 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства і розрахована на використання в сімейних чи фермерських господарствах як для приготування сухих сумішок комбікормів, так і зволожених сумішок для приготування з них гранул. На практиці відомі як окремі робочі органи - складові агрегату, так і подібні за призначенням агрегати. Відомий подрібнювач грубих кормів, що містить двоступінчастий вертикальний циліндричний корпус з кришкою та приводним молотковим подрібнювальним ротором, випускний патрубок збоку корпуса з решіткою в отворі випускного патрубка, завантажувальний пристрій, причому до вала ротора зверху через ступицю приєднано вал з ножовими вертикальними робочими органами, які обертаються в циліндричному корпусі меншого діаметра, а пристрій виконано у вигляді лотка, що закінчується коробом з одного кінця з розташованими в ньому парою живильних вальців, один з яких-має ручний привід, а сам лоток з вальцями приєднано збоку до корпуса меншого діаметра, де виконана поздовжня щілина з прикріпленою вздовж неї до стінки корпусу протирізальної пластини [пат. на корисну модель № 58406, В02С 18/06, 2011 р.]. Цей подрібнювач дещо складний за конструкцією та не універсальний, тобто не розрахований на подрібнення зернових кормів. Відомий змішувач кормів, призначений для приготування сухої чи напіввологої суміші з подрібнених кормів, він містить горизонтальний корпус з кришкою, завантажувальним та вивантажувальним патрубками та який розширюється по ходу руху компонентів, привод валів, оснащених пальцями, на кінцях яких закріплені спіральні стрічки, причому кожен вал має по дві спіралі протилежної навивки, а діаметр однієї спіралі більше діаметра другої спіралі [А. С. № 919719, B01F 7/02; A23N 17/00, БИ № 14/82]. До недоліків такого змішувача можна віднести складну конструкцію та підвищену металоємкість. Відомий кормоприготувальний агрегат АКН-1М для подрібнення і змішування сухих концкормів та домішок. Агрегат складається з рами, молоткової дробарки, вентилятора для подачі подрібненого корму в змішувачі, приймального ковша, двох бункерів-змішувачів, електроприводу [див. Механізація робіт на тваринницьких фермах. - К.: Урожай, 1971. - С. 243246]. До недоліків такого агрегату можна віднести те, що він розрахований на середні за розміром сільськогосподарські підприємства. Для приватних чи сімейних ферм, що в основному під'єднані до однофазної електромережі, такі агрегати неприйнятні. Крім того, вертикально-шнекові змішувачі не працюють з вологими кормосумішами. Відомий багатофункціональний агрегат, який має розміщені на одній рамі та з одним електроприводом молоткову решітну дробарку-подрібнювач кормів з вертикальним ротором, змішувач кормів вертикального типу, що має в приводі понижуючий редуктор, деревообробний пристрій, таль, водяний насос для поливу, компресор [див. Панін B.C. та ін. Розробка засобів малої механізації для фермерських господарств / Труды Таврийской агротехнической академии, вып. 1. Техника в сельскохозяйственном производстве. Том 9, Мелитополь, 1999. - С. 24]. Цей агрегат найближчий до того, що заявляється, і тому прийнятий як найближчий аналог. Недоліком такого агрегату є труднощі з завантаженням кормів в дробарку та вивантаження суміші із змішувача, неможливість замочування кормосуміші та змішування напіввологих кормів. Задачею корисної моделі є розробка конструкції агрегата для подрібнення компонентів та приготування кормосумішей, в якому шляхом удосконалення конструктивно-технологічної схеми досягається спрощення завантаження кормів в дробарку, якісне надійне перемішування зволожених кормів та їх вивантаження. Поставлена задача вирішується за рахунок того, що у агрегаті для подрібнення компонентів та приготування кормосуміші, наприклад із зернових, шротів та сіна, що містить встановлені на рамі та оснащені одним електроприводом молоткову решітну дробарку-подрібнювач кормів з завантажувальним бункером та вивантажувальним патрубком на копусі, змішувач кормів з понижуючим редуктором в приводі та водяний насос, згідно з корисною моделлю, горизонтально розміщений ротор дробарки має закріплені на ньому кронштейни з ножами, зверху дробарки кріпиться завантажувальний лоток, а також виконана радіальна щілина, над якою в лотку, кінець якого має форму короба з закругленою верхньою частиною, розміщено два живильні вальці, один з яких має ручний привід, причому до корпуса з однієї сторони щілини прикріплена протирізальна пластина, а змішувач може мати як вертикальний, так і горизонтальний робочий орган в корпусі з відкидною кришкою зверху та випускним патрубком знизу, сам же робочий орган виконаний у вигляді вала, з закріпленими на ньому пальцями, до яких прикріплена пара спіральних стрічок протилежної навивки, причому діаметр однієї стрічки 1 UA 118726 U 5 10 15 20 25 30 35 40 45 50 55 60 більше діаметра другої стрічки, в ролі ж водяного насоса використано насос-дозатор води з можливістю подачі її в змішувач з розприскуванням. Крім цього, розміщений нижче змішувача та дробарки електродвигун з'єднаний з її ротором, як і насос-дозатор та змішувач через редуктор, клинопасовою передачею, яка має пристрій для почергового включення цих робочих органів і містить натяжні ролики, встановлені на важелі, закріпленому одним кінцем на рамі з можливістю повороту важеля та фіксації. Горизонтальне розміщення ротора дробарки-подрібнювача дозволяє понизити висоту завантаження зернових кормів та подачу сіна в лоток на подрібнення. Наявність відкидної кришки дозволяє легко завантажувати попередньо відважені порції компонентів суміші, а закривши кришку - змішувати їх без витоку пилоподібних часток в повітря і вивантажувати в мішок чи іншу тару. Наявність насоса-дозатора дозволяє дозовано змочувати суміш розбризкуванням води для одержання заданої вологості. За допомогою одного пристрою можливе почергове включення або вала ротора дробарки, або включення в роботу вала змішувача через понижувальний редуктор одночасно з валом насоса-дозатора. Агрегат зображено на кресленнях, де фіг. 1 загальний вигляд, фіг. 2 - вигляд зверху на агрегат на фіг. 1, фіг. 3 - вигляд по А на фіг. 1. Агрегат для подрібнення компонентів та приготування кормосуміші, наприклад із зернових, шротів та сіна, містить встановлені на рамі 1 та оснащені одним електроприводом 2 дробаркуподрібнювач кормів 3 з решетом 4 та ротором 5 з молотками 6, оснащений заслінкою 7 завантажувальний бункер 8 зверху та вивантажувальний патрубок 9 знизу корпусу 10 дробарки 3, змішувач кормів 11 з понижувальним редуктором 12 в приводі та випускним патрубком 13 з заслінкою 14, водяний насос - дозатор 15 з флягою 16 для води, шлангами 17 та її розприскувачами 18, розміщеними на кришці 19 змішувача 11. Ротор 5 дробарки 3 має закріплені на ньому кронштейни 20 з ножами 21. Зверху дробарки 3 кріпиться завантажувальний лоток 22, а в тілі верхньої частини дробарки 3 виконана радіальна щілина 23, над якою в лотку 22, кінець якого має форму короба з закругленою верхньою частиною 24, розміщено два живильні вальці 25 та 26, причому останній має ручний привід 27. До корпуса 10 з однієї сторони щілини 23 прикріплена протирізальна пластина 28. Змішувач 11 може мати як вертикальний, так і горизонтальний робочий орган 29 в корпусі 30 з відкидною кришкою 31 зверху. Робочий орган 29 виконаний у вигляді вала 32 з закріпленими на ньому пальцями 33, до яких прикріплена пара спіральних стрічок 34 та 35 протилежної навивки, причому діаметр стрічки 34 більше діаметра другої стрічки 35. Розміщений нижче змішувача 11 та дробарки 3 електродвигун 2 з'єднаний з її ротором 5, як і насос-дозатор 15 та редуктор 12, клинопасовими передачами 36, 37 та 38, які мають пристрій 39 для почергового включення цих робочих органів. Пристрій 39 містить натяжні ролики 40, 41, 42 встановлені на важелі 43, закріпленому одним кінцем на рамі 1 з можливістю його повороту та фіксації. Працює агрегат таким чином. Для приготування гранул, наприклад кроликам, необхідно щоб компоненти корму були подрібнені до середнього розміру часток 2 мм (модуль помелу). Щоб досягти такої крупності, в дробарку вставляють решето з діаметром отворів 3 мм. Кожен зерновий компонент (ячмінь, овес, пшеницю та ін.) подрібнюють окремо, бо в різних рецептах їх може бути різна кількість. Зерно засипають в завантажувальний бункер 8, запускають електродвигун 2, за допомогою пристрою 39 (повертаючи важіль 43, роликом 40 натягують клинопасову передачу 36) приводять в рух ротор 5 дробарки 3 і, коли вона вийде на робочий режим, відкривають заслінку 7 завантажувального бункера 8. Зерно при цьому з бункера 8 надходить всередину корпуса 10, де попадає під дію молотків 6, дробиться та через решето 4 та вивантажувальний патрубок 9 потрапляє в надягнений на нього мішок (чи іншу тару). Краще використовувати мішок, бо він може також служити фільтром для дрібних часток та пропускати надлишок повітря. Коли подрібнюється сіно, ротор 5 дробарки 3 запускається таким же чином. Після цього в лоток 22 вкладається пучок сіна, який оператор просовує далі однією рукою, а іншою прокручує за ручний привод 27 живильний валець 26. При цьому обидва вальці 25 та 26 синхронно прокручуються, затягуючи сіно в щілину 23 в корпусі 10 дробарки 3 та подаючи його під дію ножів 21, які подрібнюють сіно на крупні часточки, а останні вже потрапляють під дію молотків 6 і через решето 4 та випускний патрубок 9 подаються в мішок. Шроти можуть подрібнюватись як окремо, так і в суміші із зерном. Після закінчення роботи дробарки 3 її за допомогою пристрою 39 відключають, послаблюючи клинопасову передачу 36. В залежності від рецепту компоненти зважують та висипають їх в корпус 30 змішувача при відкритій кришці 31. Потім закривають, висипають їх в корпус 30 змішувача при відкритій кришці 31. Потім закривають кришку, запускають електродвигун 2, і за допомогою пристрою 39 через клинопасову передачу 38 з натяжним роликом 42, приводять в рух понижувальний редуктор 12, а через нього і змішувач 11. Одночасно за допомогою цього ж пристрою 39, при повороті 2 UA 118726 U 5 важеля 43 роликом 41, натягується клинопасова передача 37 та підключається насос-дозатор 15, який воду із фляги 16 по шлангах 17 подає в розприскувачі 18. Суміш, яка ворушиться в змішувачі 11, при цьому зрошується із розприскувачів 18 водою, набуває вологості 30+5 %. Через 5-7 хв. відкривають заслінку 14 випускного патрубка 13 змішувача 11 і готова суміш вивантажується в підставлену тару. Виключають електродвигун 2, а важіль 43 з роликами ставлять у нейтральне положення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Агрегат для подрібнення компонентів та приготування кормосуміші, наприклад із зернових, шротів та сіна, який містить встановлені на рамі та оснащені одним електроприводом молоткову решітну дробарку-подрібнювач кормів з завантажувальним бункером та вивантажувальним патрубком на корпусі, змішувач кормів з понижувальним редуктором в приводі та водяний насос, який відрізняється тим, що горизонтально розміщений ротор дробарки має закріплені на ньому кронштейни з ножами, зверху дробарки кріпиться завантажувальний лоток, а також виконана радіальна щілина, над якою в лотку, кінець якого має форму короба з закругленою верхньою частиною, розміщено два живильні вальці, один з яких має ручний привід, причому до корпуса з однієї сторони щілини прикріплена протирізальна пластина, а змішувач може мати як вертикальний, так і горизонтальний робочий орган в корпусі з відкидною кришкою зверху та випускним патрубком знизу, сам же робочий орган виконаний у вигляді вала з закріпленими на ньому пальцями, до яких прикріплена пара спіральних стрічок протилежної навивки, причому діаметр однієї стрічки більше діаметра другої стрічки, а в ролі водяного насоса використано насос-дозатор води з можливістю подачі її в змішувач з розприскуванням. 2. Агрегат за п. 1, який відрізняється тим, що розміщений нижче змішувача та дробарки електродвигун з'єднаний з її ротором, як і з насосом-дозатором, клинопасовими передачами, оснащеними пристроєм для почергового включення цих робочих органів, який містить натяжні ролики, що встановлені на важелі, розміщеному на рамі, з можливістю повороту та фіксації. 3 UA 118726 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
