Стенд для динамічних випробувань

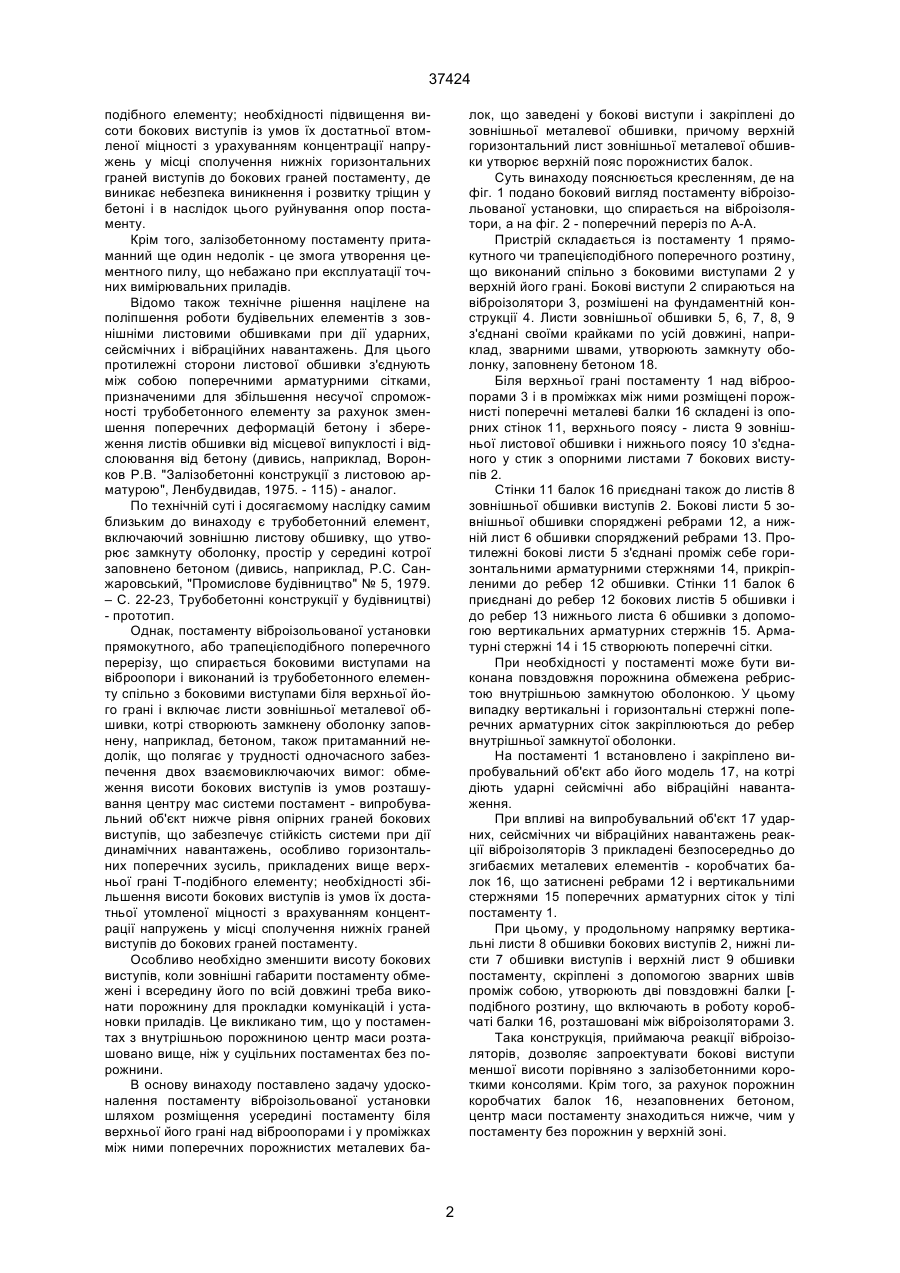

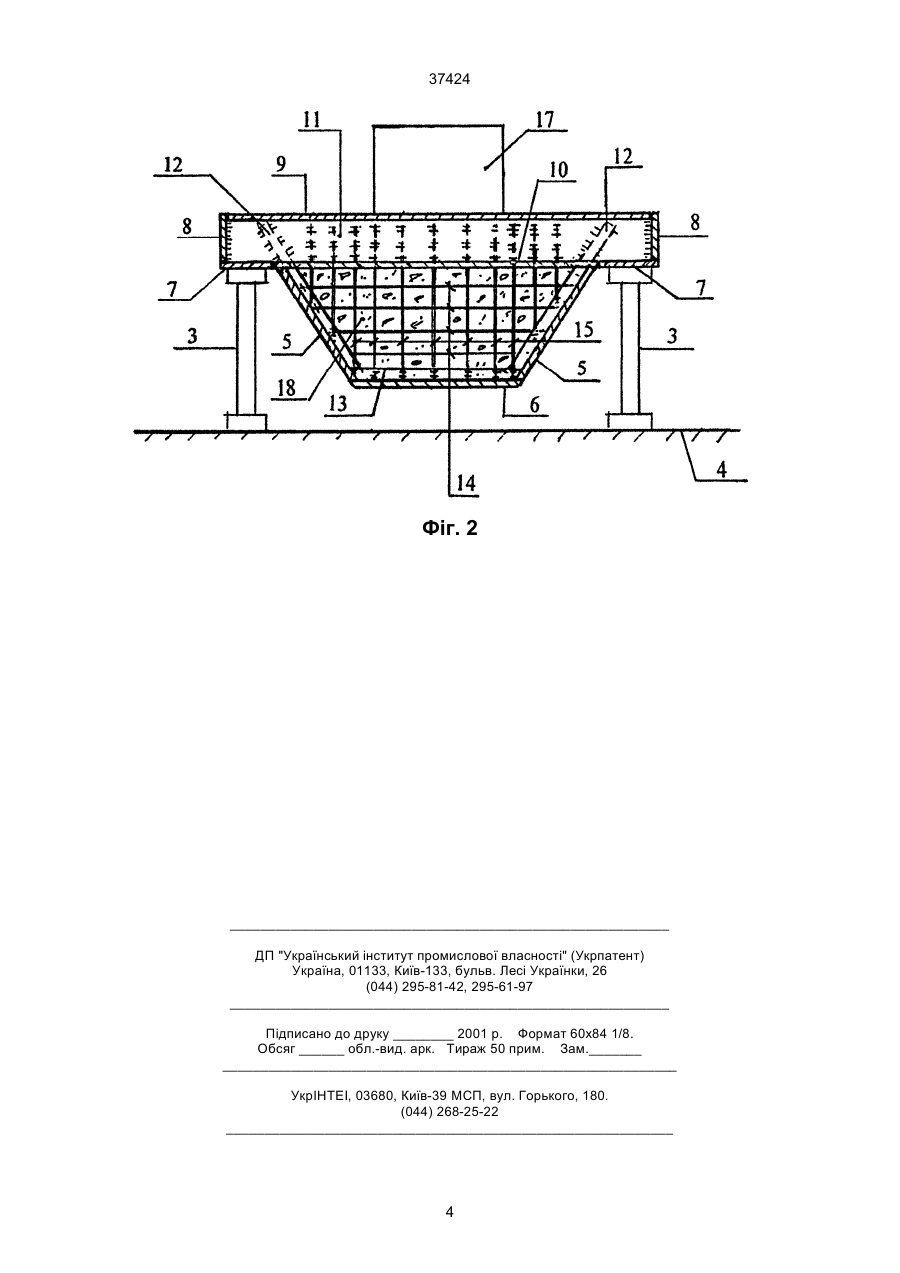

Стенд для динамічних випробувань, прямокутного або трапецієподібного поперечного перерізу, 37424 подібного елементу; необхідності підвищення висоти бокових виступів із умов їх достатньої втомленої міцності з урахуванням концентрації напружень у місці сполучення нижніх горизонтальних граней виступів до бокових граней постаменту, де виникає небезпека виникнення і розвитку тріщин у бетоні і в наслідок цього руйнування опор постаменту. Крім того, залізобетонному постаменту притаманний ще один недолік - це змога утворення цементного пилу, що небажано при експлуатації точних вимірювальних приладів. Відомо також технічне рішення націлене на поліпшення роботи будівельних елементів з зовнішніми листовими обшивками при дії ударних, сейсмічних і вібраційних навантажень. Для цього протилежні сторони листової обшивки з'єднують між собою поперечними арматурними сітками, призначеними для збільшення несучої спроможності трубобетонного елементу за рахунок зменшення поперечних деформацій бетону і збереження листів обшивки від місцевої випуклості і відслоювання від бетону (дивись, наприклад, Воронков Р.В. "Залізобетонні конструкції з листовою арматурою", Ленбудвидав, 1975. - 115) - аналог. По технічній суті і досягаємому наслідку самим близьким до винаходу є трубобетонний елемент, включаючий зовнішню листову обшивку, що утворює замкнуту оболонку, простір у середині котрої заповнено бетоном (дивись, наприклад, Р.С. Санжаровський, "Промислове будівництво" № 5, 1979. – С. 22-23, Трубобетонні конструкції у будівництві) - прототип. Однак, постаменту віброізольованої установки прямокутного, або трапецієподібного поперечного перерізу, що спирається боковими виступами на віброопори і виконаний із трубобетонного елементу спільно з боковими виступами біля верхньої його грані і включає листи зовнішньої металевої обшивки, котрі створюють замкнену оболонку заповнену, наприклад, бетоном, також притаманний недолік, що полягає у трудності одночасного забезпечення двох взаємовиключаючих вимог: обмеження висоти бокових виступів із умов розташування центру мас системи постамент - випробувальний об'єкт нижче рівня опірних граней бокових виступів, що забезпечує стійкість системи при дії динамічних навантажень, особливо горизонтальних поперечних зусиль, прикладених вище верхньої грані Т-подібного елементу; необхідності збільшення висоти бокових виступів із умов їх достатньої утомленої міцності з врахуванням концентрації напружень у місці сполучення нижніх граней виступів до бокових граней постаменту. Особливо необхідно зменшити висоту бокових виступів, коли зовнішні габарити постаменту обмежені і всередину його по всій довжині треба виконати порожнину для прокладки комунікацій і установки приладів. Це викликано тим, що у постаментах з внутрішньою порожниною центр маси розташовано вище, ніж у суцільних постаментах без порожнини. В основу винаходу поставлено задачу удосконалення постаменту віброізольованої установки шляхом розміщення усередині постаменту біля верхньої його грані над віброопорами і у проміжках між ними поперечних порожнистих металевих ба лок, що заведені у бокові виступи і закріплені до зовнішньої металевої обшивки, причому верхній горизонтальний лист зовнішньої металевої обшивки утворює верхній пояс порожнистих балок. Суть винаходу пояснюється кресленням, де на фіг. 1 подано боковий вигляд постаменту віброізольованої установки, що спирається на віброізолятори, а на фіг. 2 - поперечний переріз по А-А. Пристрій складається із постаменту 1 прямокутного чи трапецієподібного поперечного розтину, що виконаний спільно з боковими виступами 2 у верхній його грані. Бокові виступи 2 спираються на віброізолятори 3, розмішені на фундаментній конструкції 4. Листи зовнішньої обшивки 5, 6, 7, 8, 9 з'єднані своїми крайками по усій довжині, наприклад, зварними швами, утворюють замкнуту оболонку, заповнену бетоном 18. Біля верхньої грані постаменту 1 над віброопорами 3 і в проміжках між ними розміщені порожнисті поперечні металеві балки 16 складені із опорних стінок 11, верхнього поясу - листа 9 зовнішньої листової обшивки і нижнього поясу 10 з'єднаного у стик з опорними листами 7 бокових виступів 2. Стінки 11 балок 16 приєднані також до листів 8 зовнішньої обшивки виступів 2. Бокові листи 5 зовнішньої обшивки споряджені ребрами 12, а нижній лист 6 обшивки споряджений ребрами 13. Протилежні бокові листи 5 з'єднані проміж себе горизонтальними арматурними стержнями 14, прикріпленими до ребер 12 обшивки. Стінки 11 балок 6 приєднані до ребер 12 бокових листів 5 обшивки і до ребер 13 нижнього листа 6 обшивки з допомогою вертикальних арматурних стержнів 15. Арматурні стержні 14 і 15 створюють поперечні сітки. При необхідності у постаменті може бути виконана повздовжня порожнина обмежена ребристою внутрішньою замкнутою оболонкою. У цьому випадку вертикальні і горизонтальні стержні поперечних арматурних сіток закріплюються до ребер внутрішньої замкнутої оболонки. На постаменті 1 встановлено і закріплено випробувальний об'єкт або його модель 17, на котрі діють ударні сейсмічні або вібраційні навантаження. При впливі на випробувальний об'єкт 17 ударних, сейсмічних чи вібраційних навантажень реакції віброізоляторів 3 прикладені безпосередньо до згибаємих металевих елементів - коробчатих балок 16, що затиснені ребрами 12 і вертикальними стержнями 15 поперечних арматурних сіток у тілі постаменту 1. При цьому, у продольному напрямку вертикальні листи 8 обшивки бокових виступів 2, нижні листи 7 обшивки виступів і верхній лист 9 обшивки постаменту, скріплені з допомогою зварних швів проміж собою, утворюють дві повздовжні балки [подібного розтину, що включають в роботу коробчаті балки 16, розташовані між віброізоляторами 3. Така конструкція, приймаюча реакції віброізоляторів, дозволяє запроектувати бокові виступи меншої висоти порівняно з залізобетонними короткими консолями. Крім того, за рахунок порожнин коробчатих балок 16, незаповнених бетоном, центр маси постаменту знаходиться нижче, чим у постаменту без порожнин у верхній зоні. 2 37424 Зменшення висоти бокових виступів і зниження центру маси постаменту дозволяє знизити центр мас системи постамент - випробувальний об'єкт таким чином, що він може знаходиться нижче опорних площин 7 бокових виступів 2. Це забезпечує стійкість системи постамент - випробувальний об'єкт при дії на нього горизонтальних поперечних ударних сейсмічних чи вібраційних навантажень, прикладених до об'єкту 17 вище верхньої горизонтальної площини 9 постаменту. Включення в роботу з допомогою [-подібних продольних балок, що утворені листами обшивки бокових виступів, усіх порожнистих балок 16, в тому числі і балок 16, що розміщені проміж опор 3, дозволяє по крайній мірі в два рази збільшити втомлену міцність постаменту у самому небезпечному місці - у місці примикання бокових виступів до постаменту. Крім того, металеві коробчаті балки 6 на ділянці бокових виступів працюють як згибаємі елементи, що порівняно з залізобетонними консолями дозволяє зменшити концентрацію напруженості у місці сполучення опірних граней бокових виступів до бокових виступів постаменту. Конструкцію постаменту є намір втілити на стенді динамічних випробувань натурних зразків глибинних установок для добування корисних копалин у Дніпропетровському Науково-дослідному інституті "Океанмаш". Фіг. 1 3 37424 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
