Редуктор двоступеневий циліндричний здвоєний

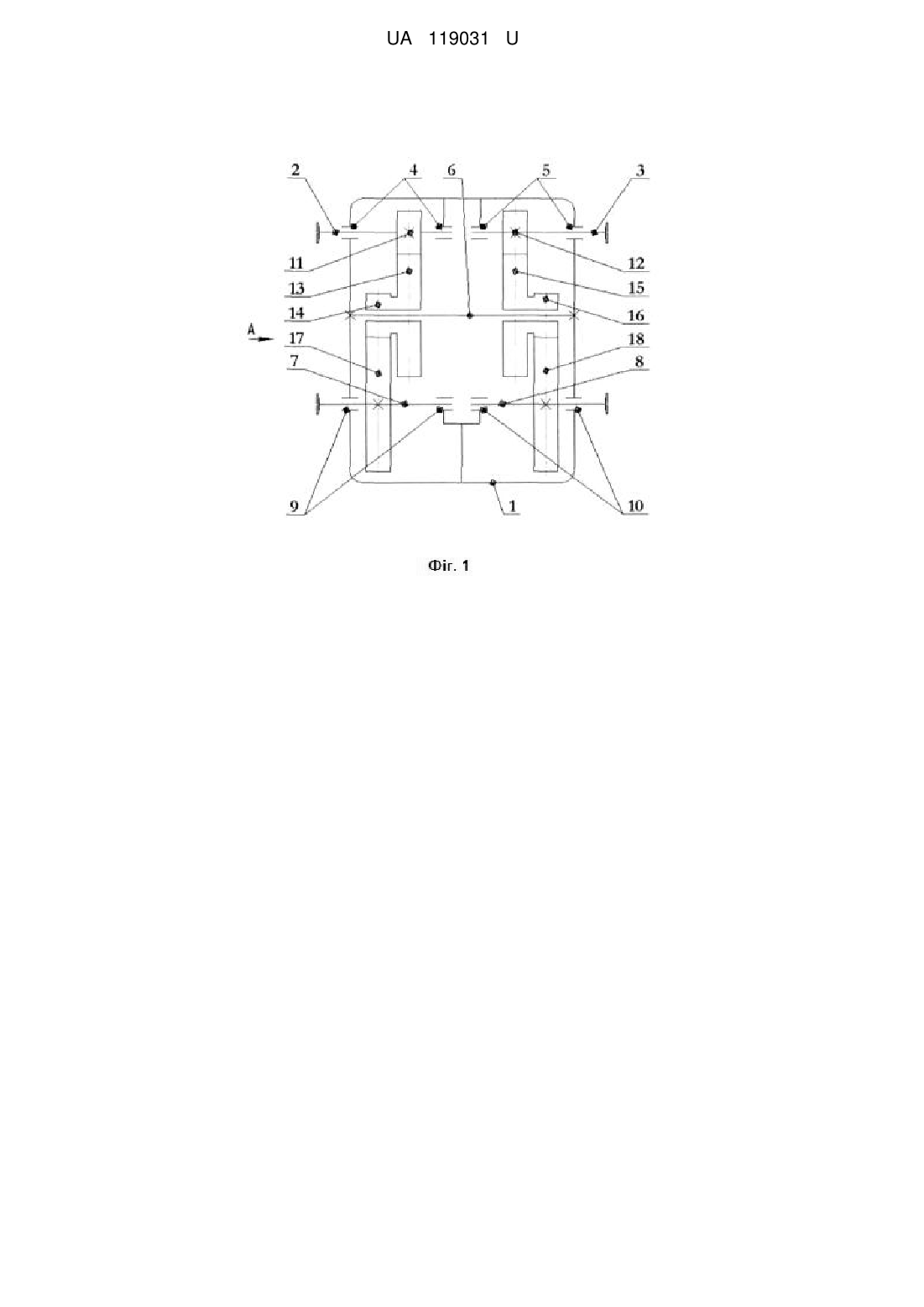

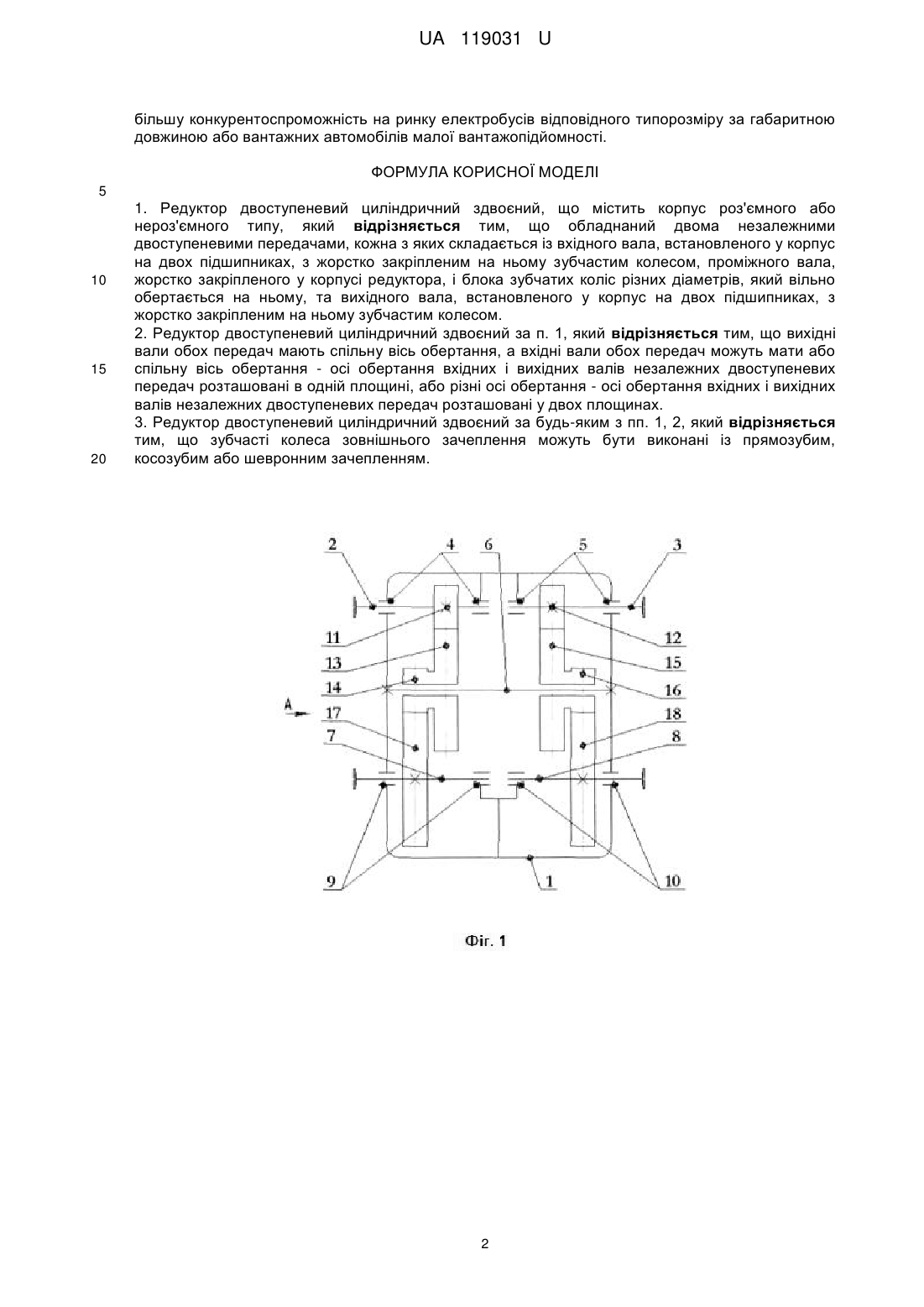

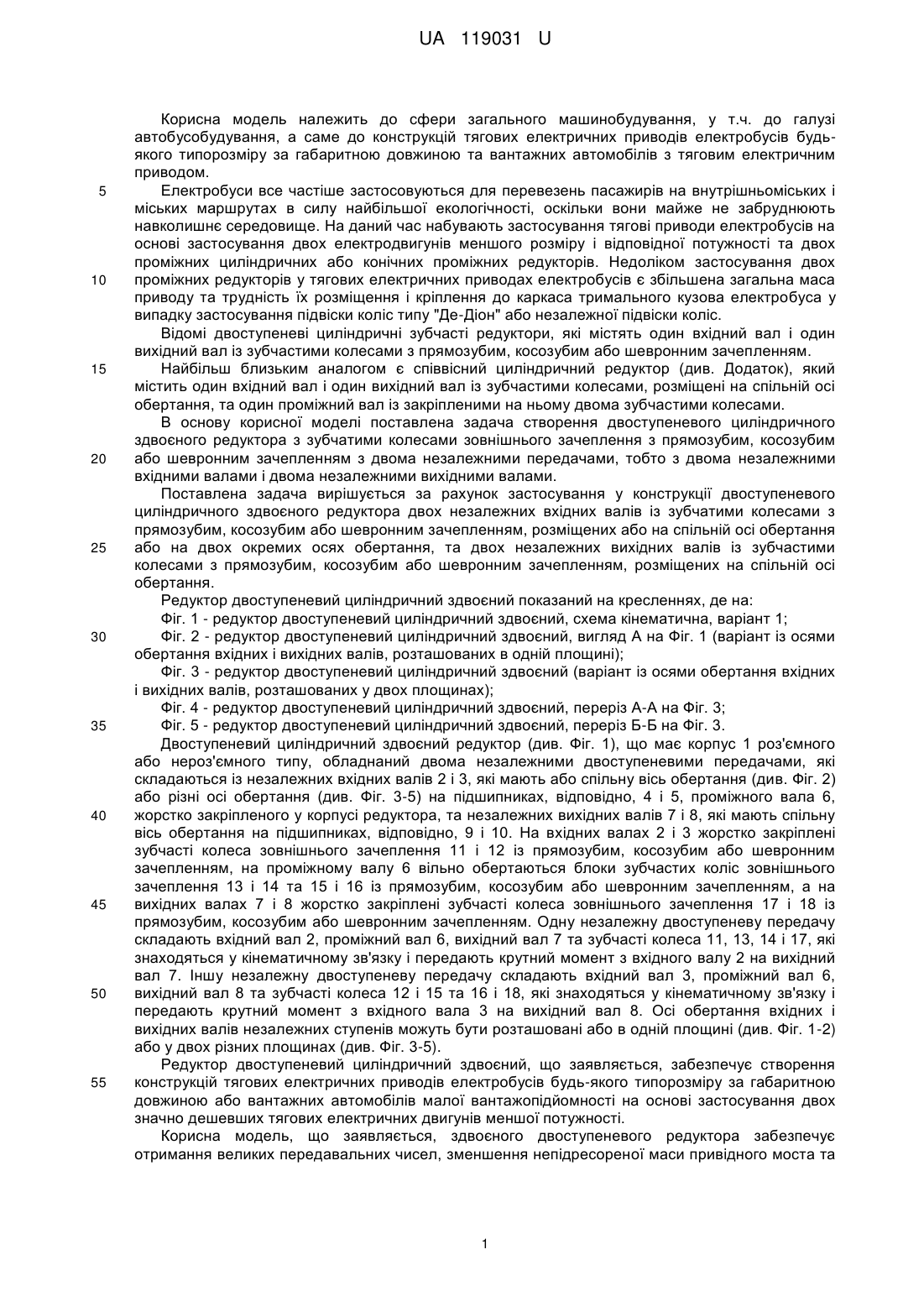

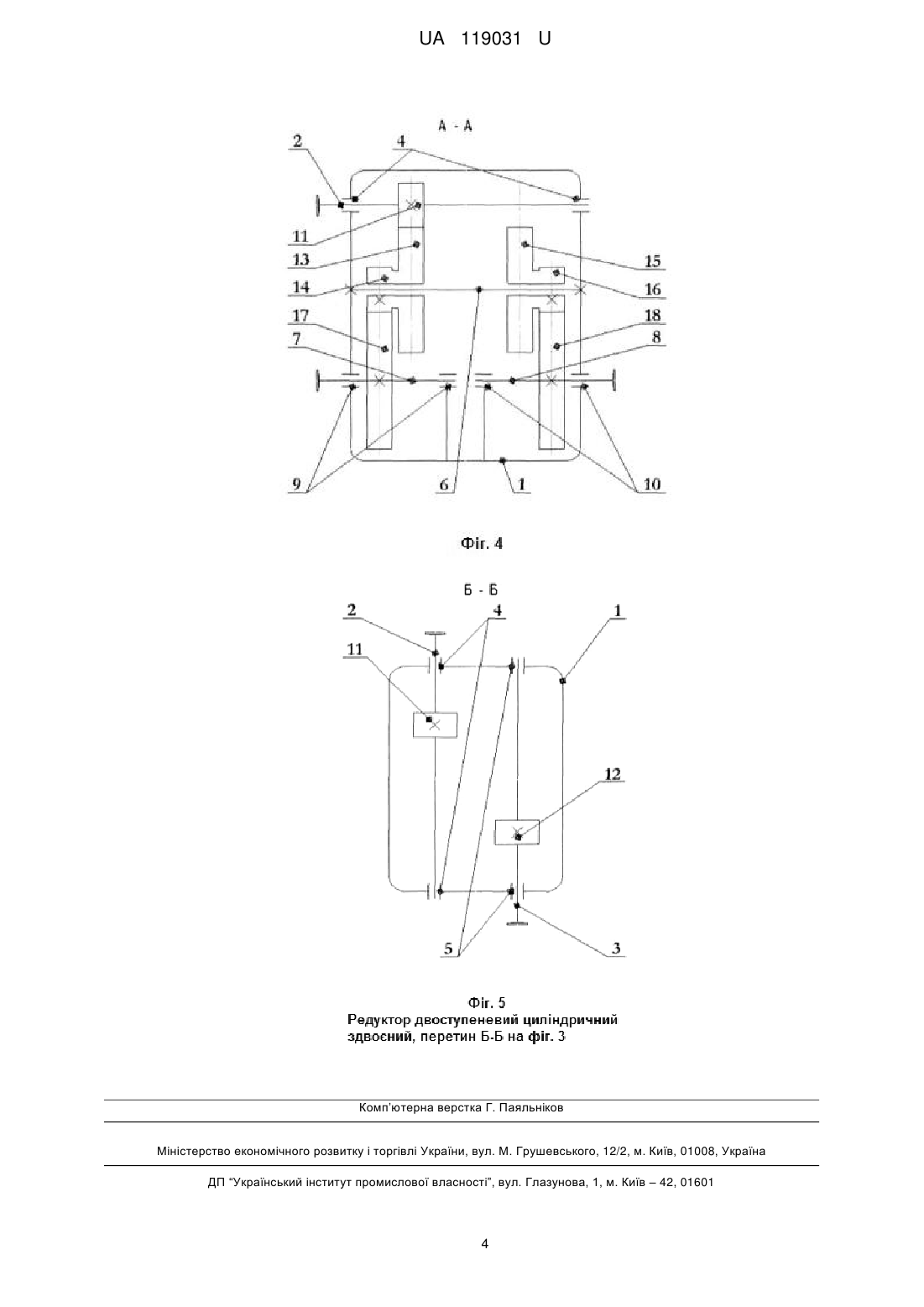

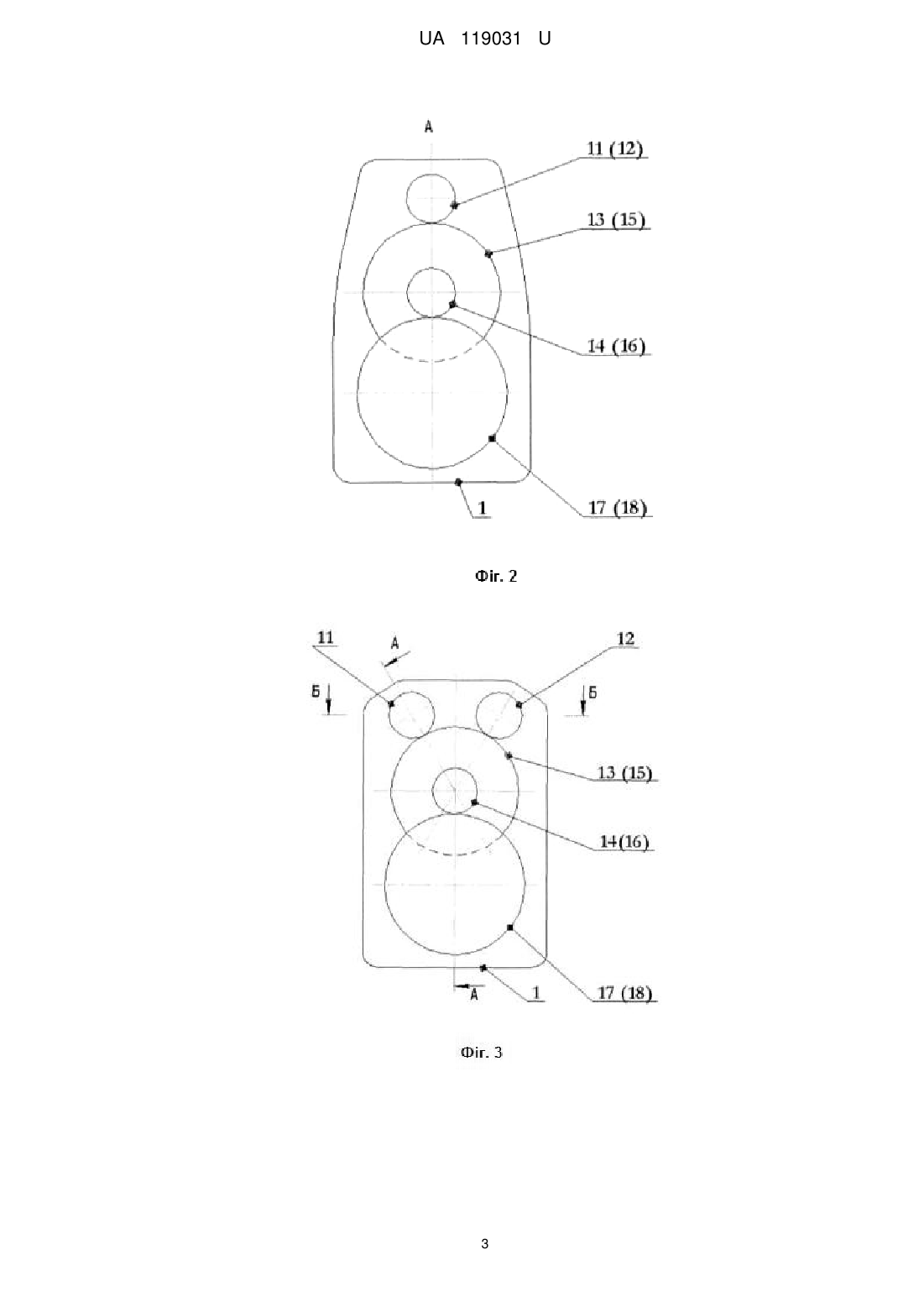

Реферат: Редуктор двоступеневий циліндричний здвоєний містить корпус роз'ємного або нероз'ємного типу. Обладнаний двома незалежними двоступеневими передачами, кожна з яких складається із вхідного вала, встановленого у корпус на двох підшипниках, з жорстко закріпленим на ньому зубчастим колесом, проміжного вала, жорстко закріпленого у корпусі редуктора, і блока зубчатих коліс різних діаметрів, який вільно обертається на ньому, та вихідного вала, встановленого у корпус на двох підшипниках, з жорстко закріпленим на ньому зубчастим колесом. UA 119031 U (54) РЕДУКТОР ДВОСТУПЕНЕВИЙ ЦИЛІНДРИЧНИЙ ЗДВОЄНИЙ UA 119031 U UA 119031 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сфери загального машинобудування, у т.ч. до галузі автобусобудування, а саме до конструкцій тягових електричних приводів електробусів будьякого типорозміру за габаритною довжиною та вантажних автомобілів з тяговим електричним приводом. Електробуси все частіше застосовуються для перевезень пасажирів на внутрішньоміських і міських маршрутах в силу найбільшої екологічності, оскільки вони майже не забруднюють навколишнє середовище. На даний час набувають застосування тягові приводи електробусів на основі застосування двох електродвигунів меншого розміру і відповідної потужності та двох проміжних циліндричних або конічних проміжних редукторів. Недоліком застосування двох проміжних редукторів у тягових електричних приводах електробусів є збільшена загальна маса приводу та трудність їх розміщення і кріплення до каркаса тримального кузова електробуса у випадку застосування підвіски коліс типу "Де-Діон" або незалежної підвіски коліс. Відомі двоступеневі циліндричні зубчасті редуктори, які містять один вхідний вал і один вихідний вал із зубчастими колесами з прямозубим, косозубим або шевронним зачепленням. Найбільш близьким аналогом є співвісний циліндричний редуктор (див. Додаток), який містить один вхідний вал і один вихідний вал із зубчастими колесами, розміщені на спільній осі обертання, та один проміжний вал із закріпленими на ньому двома зубчастими колесами. В основу корисної моделі поставлена задача створення двоступеневого циліндричного здвоєного редуктора з зубчатими колесами зовнішнього зачеплення з прямозубим, косозубим або шевронним зачепленням з двома незалежними передачами, тобто з двома незалежними вхідними валами і двома незалежними вихідними валами. Поставлена задача вирішується за рахунок застосування у конструкції двоступеневого циліндричного здвоєного редуктора двох незалежних вхідних валів із зубчатими колесами з прямозубим, косозубим або шевронним зачепленням, розміщених або на спільній осі обертання або на двох окремих осях обертання, та двох незалежних вихідних валів із зубчастими колесами з прямозубим, косозубим або шевронним зачепленням, розміщених на спільній осі обертання. Редуктор двоступеневий циліндричний здвоєний показаний на кресленнях, де на: Фіг. 1 - редуктор двоступеневий циліндричний здвоєний, схема кінематична, варіант 1; Фіг. 2 - редуктор двоступеневий циліндричний здвоєний, вигляд А на Фіг. 1 (варіант із осями обертання вхідних і вихідних валів, розташованих в одній площині); Фіг. 3 - редуктор двоступеневий циліндричний здвоєний (варіант із осями обертання вхідних і вихідних валів, розташованих у двох площинах); Фіг. 4 - редуктор двоступеневий циліндричний здвоєний, переріз А-А на Фіг. 3; Фіг. 5 - редуктор двоступеневий циліндричний здвоєний, переріз Б-Б на Фіг. 3. Двоступеневий циліндричний здвоєний редуктор (див. Фіг. 1), що має корпус 1 роз'ємного або нероз'ємного типу, обладнаний двома незалежними двоступеневими передачами, які складаються із незалежних вхідних валів 2 і 3, які мають або спільну вісь обертання (див. Фіг. 2) або різні осі обертання (див. Фіг. 3-5) на підшипниках, відповідно, 4 і 5, проміжного вала 6, жорстко закріпленого у корпусі редуктора, та незалежних вихідних валів 7 і 8, які мають спільну вісь обертання на підшипниках, відповідно, 9 і 10. На вхідних валах 2 і 3 жорстко закріплені зубчасті колеса зовнішнього зачеплення 11 і 12 із прямозубим, косозубим або шевронним зачепленням, на проміжному валу 6 вільно обертаються блоки зубчастих коліс зовнішнього зачеплення 13 і 14 та 15 і 16 із прямозубим, косозубим або шевронним зачепленням, а на вихідних валах 7 і 8 жорстко закріплені зубчасті колеса зовнішнього зачеплення 17 і 18 із прямозубим, косозубим або шевронним зачепленням. Одну незалежну двоступеневу передачу складають вхідний вал 2, проміжний вал 6, вихідний вал 7 та зубчасті колеса 11, 13, 14 і 17, які знаходяться у кінематичному зв'язку і передають крутний момент з вхідного валу 2 на вихідний вал 7. Іншу незалежну двоступеневу передачу складають вхідний вал 3, проміжний вал 6, вихідний вал 8 та зубчасті колеса 12 і 15 та 16 і 18, які знаходяться у кінематичному зв'язку і передають крутний момент з вхідного вала 3 на вихідний вал 8. Осі обертання вхідних і вихідних валів незалежних ступенів можуть бути розташовані або в одній площині (див. Фіг. 1-2) або у двох різних площинах (див. Фіг. 3-5). Редуктор двоступеневий циліндричний здвоєний, що заявляється, забезпечує створення конструкцій тягових електричних приводів електробусів будь-якого типорозміру за габаритною довжиною або вантажних автомобілів малої вантажопідйомності на основі застосування двох значно дешевших тягових електричних двигунів меншої потужності. Корисна модель, що заявляється, здвоєного двоступеневого редуктора забезпечує отримання великих передавальних чисел, зменшення непідресореної маси привідного моста та 1 UA 119031 U більшу конкурентоспроможність на ринку електробусів відповідного типорозміру за габаритною довжиною або вантажних автомобілів малої вантажопідйомності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Редуктор двоступеневий циліндричний здвоєний, що містить корпус роз'ємного або нероз'ємного типу, який відрізняється тим, що обладнаний двома незалежними двоступеневими передачами, кожна з яких складається із вхідного вала, встановленого у корпус на двох підшипниках, з жорстко закріпленим на ньому зубчастим колесом, проміжного вала, жорстко закріпленого у корпусі редуктора, і блока зубчатих коліс різних діаметрів, який вільно обертається на ньому, та вихідного вала, встановленого у корпус на двох підшипниках, з жорстко закріпленим на ньому зубчастим колесом. 2. Редуктор двоступеневий циліндричний здвоєний за п. 1, який відрізняється тим, що вихідні вали обох передач мають спільну вісь обертання, а вхідні вали обох передач можуть мати або спільну вісь обертання - осі обертання вхідних і вихідних валів незалежних двоступеневих передач розташовані в одній площині, або різні осі обертання - осі обертання вхідних і вихідних валів незалежних двоступеневих передач розташовані у двох площинах. 3. Редуктор двоступеневий циліндричний здвоєний за будь-яким з пп. 1, 2, який відрізняється тим, що зубчасті колеса зовнішнього зачеплення можуть бути виконані із прямозубим, косозубим або шевронним зачепленням. 2 UA 119031 U 3 UA 119031 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
