Верстат для вирубки дерев’яних виробів

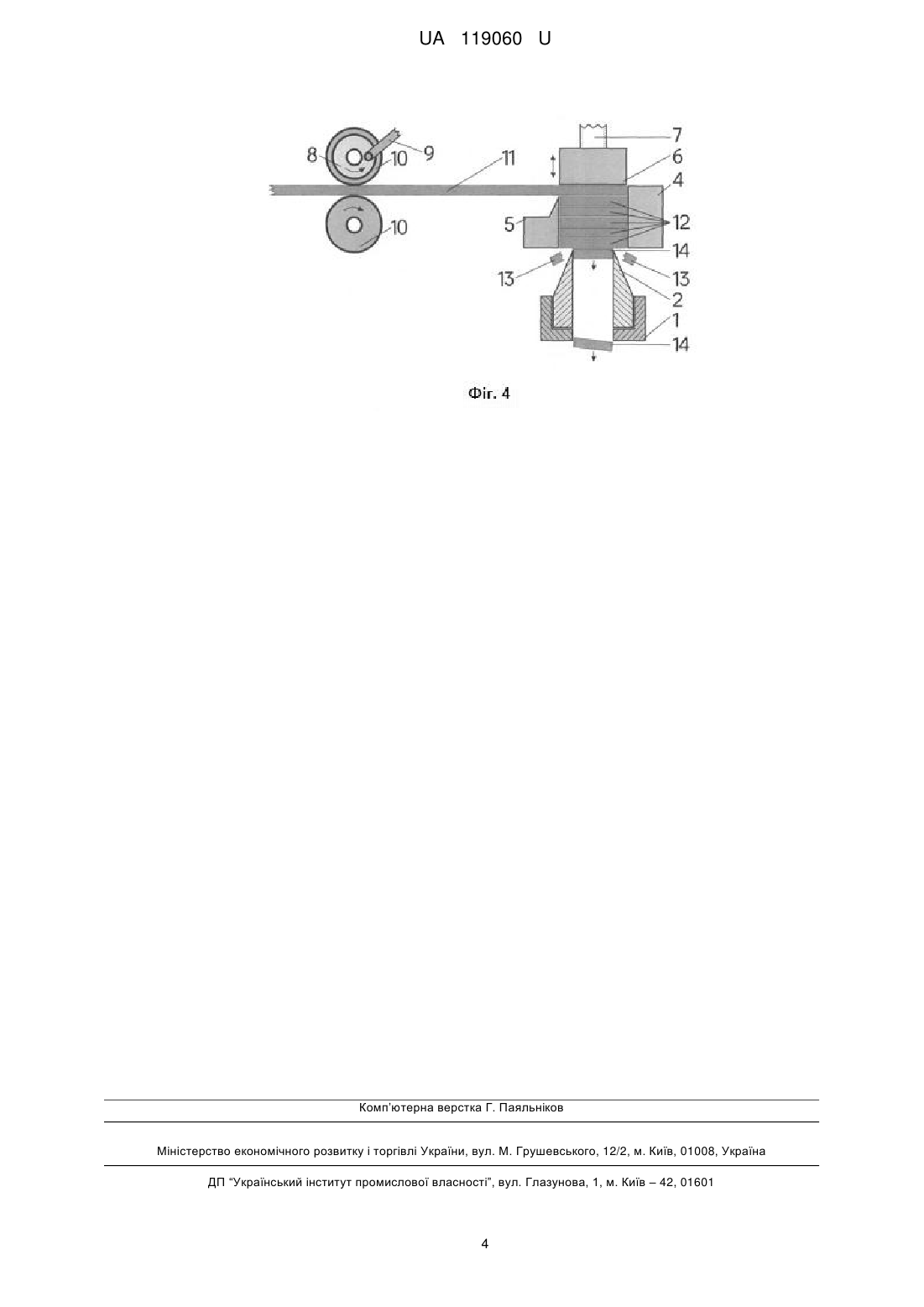

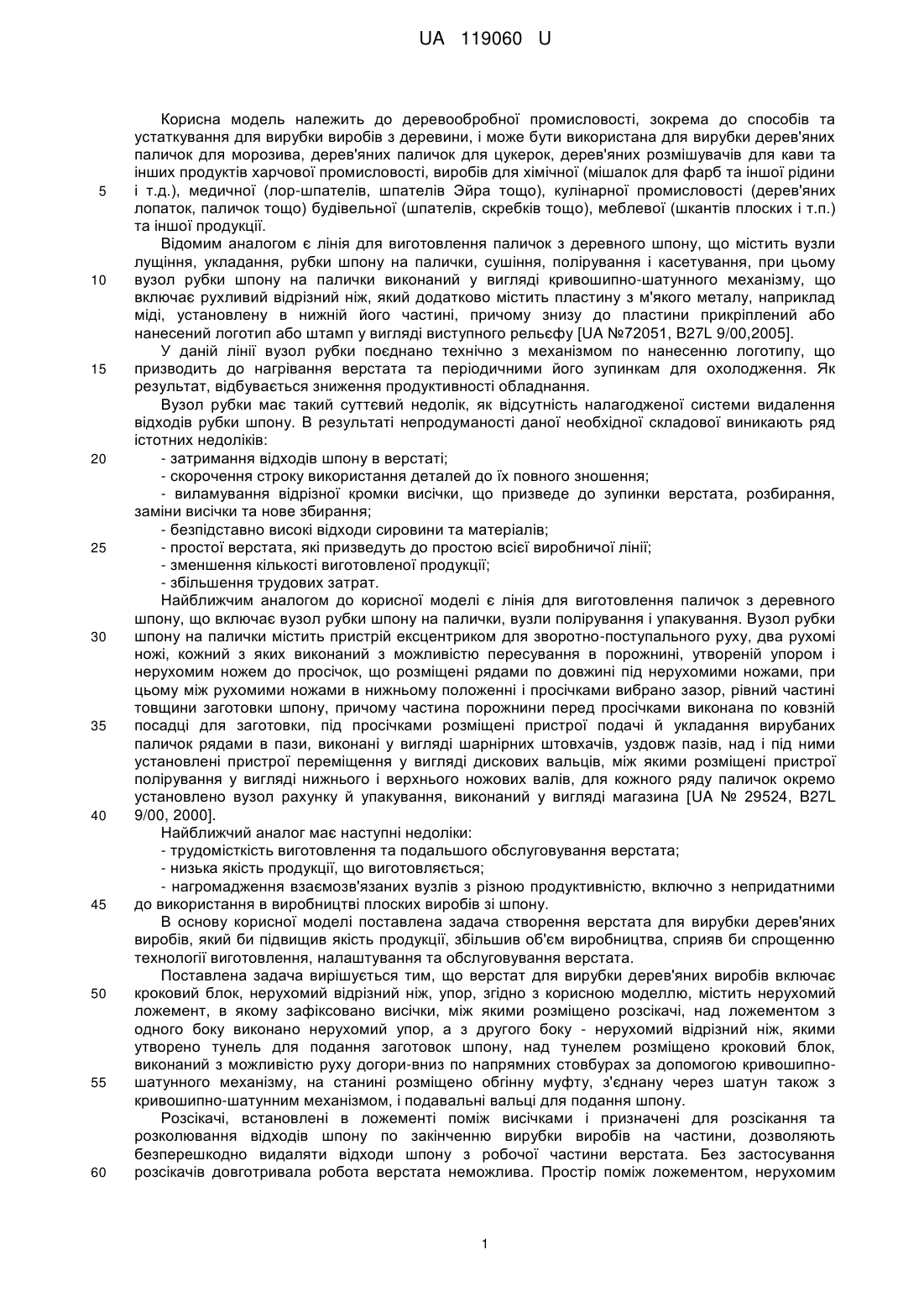

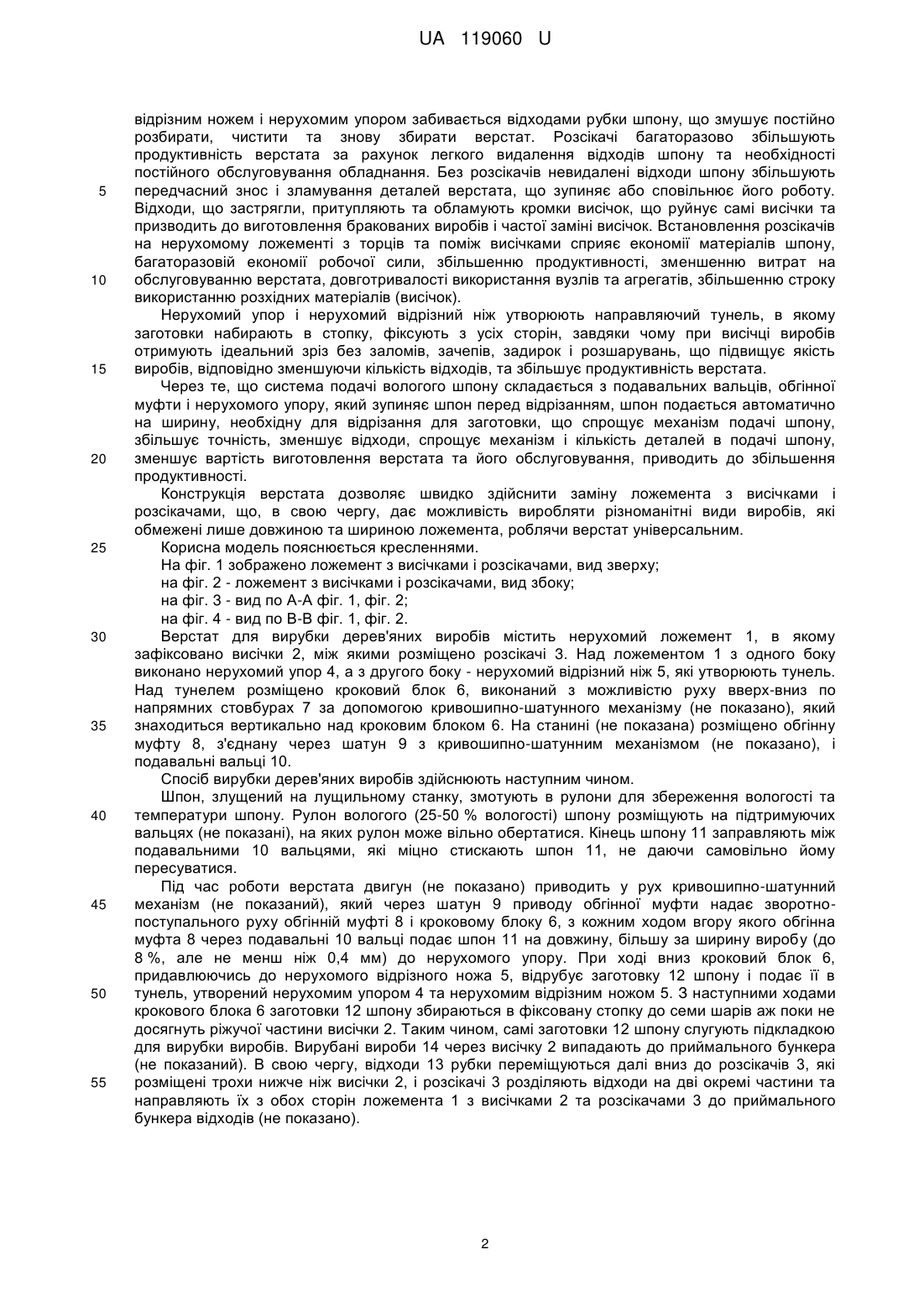

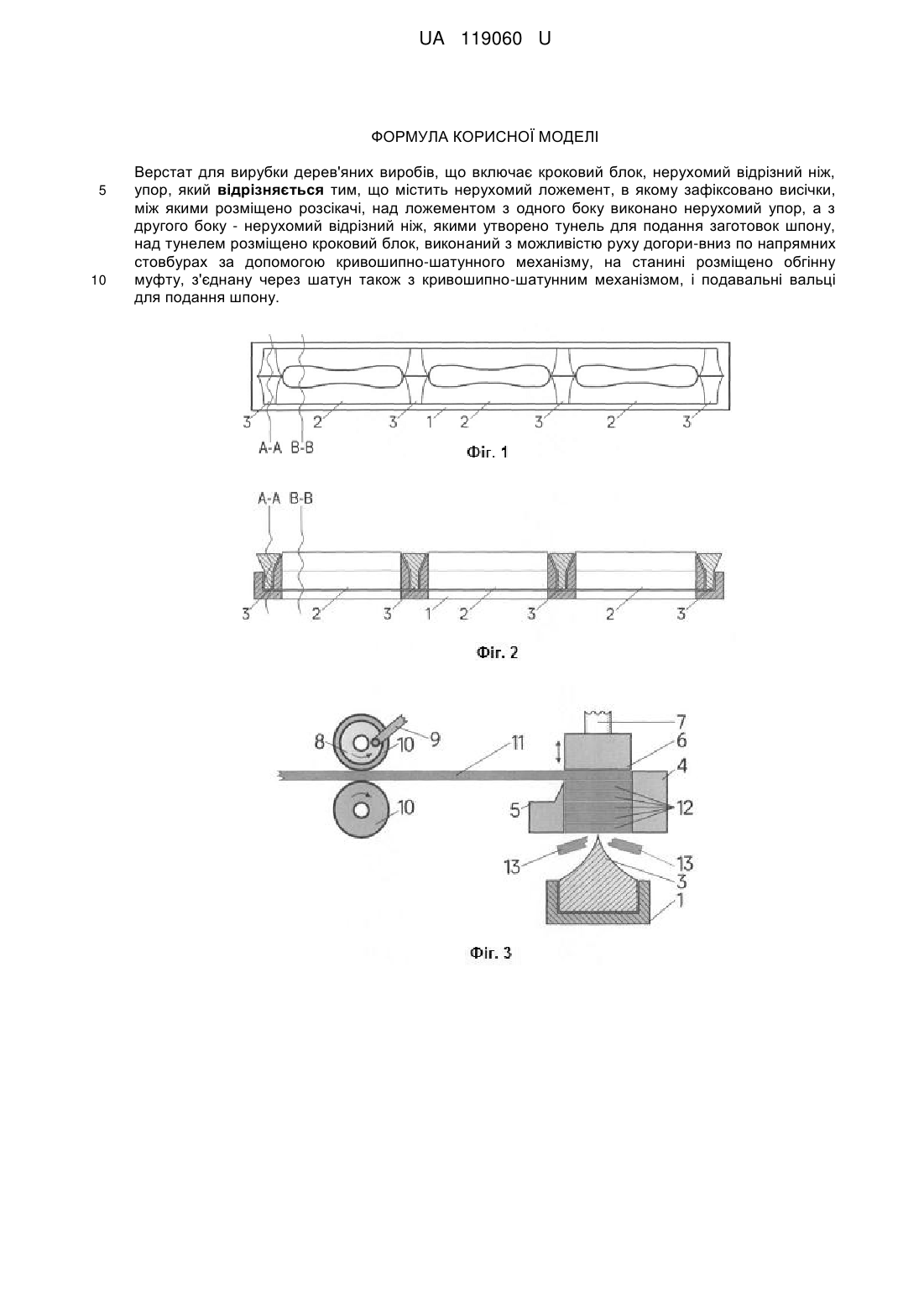

Реферат: Верстат для вирубки дерев'яних виробів включає кроковий блок, нерухомий відрізний ніж, упор. Містить нерухомий ложемент, в якому зафіксовано висічки, між якими розміщено роз сікачі. Над ложементом з одного боку виконано нерухомий упор, а з другого боку - нерухомий відрізний ніж, якими утворено тунель для подання заготовок шпону. Над тунелем розміщено кроковий блок, виконаний з можливістю руху догори-вниз по напрямних стовбурах за допомогою кривошипно-шатунного механізму. На станині розміщено обгінну муфту, з'єднану через шатун також з кривошипно-шатунним механізмом, і подавальні вальці для подання шпону. UA 119060 U (12) UA 119060 U UA 119060 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до деревообробної промисловості, зокрема до способів та устаткування для вирубки виробів з деревини, і може бути використана для вирубки дерев'яних паличок для морозива, дерев'яних паличок для цукерок, дерев'яних розмішувачів для кави та інших продуктів харчової промисловості, виробів для хімічної (мішалок для фарб та іншої рідини і т.д.), медичної (лор-шпателів, шпателів Эйра тощо), кулінарної промисловості (дерев'яних лопаток, паличок тощо) будівельної (шпателів, скребків тощо), меблевої (шкантів плоских і т.п.) та іншої продукції. Відомим аналогом є лінія для виготовлення паличок з деревного шпону, що містить вузли лущіння, укладання, рубки шпону на палички, сушіння, полірування і касетування, при цьому вузол рубки шпону на палички виконаний у вигляді кривошипно-шатунного механізму, що включає рухливий відрізний ніж, який додатково містить пластину з м'якого металу, наприклад міді, установлену в нижній його частині, причому знизу до пластини прикріплений або нанесений логотип або штамп у вигляді виступного рельєфу [UA №72051, B27L 9/00,2005]. У даній лінії вузол рубки поєднано технічно з механізмом по нанесенню логотипу, що призводить до нагрівання верстата та періодичними його зупинкам для охолодження. Як результат, відбувається зниження продуктивності обладнання. Вузол рубки має такий суттєвий недолік, як відсутність налагодженої системи видалення відходів рубки шпону. В результаті непродуманості даної необхідної складової виникають ряд істотних недоліків: - затримання відходів шпону в верстаті; - скорочення строку використання деталей до їх повного зношення; - виламування відрізної кромки висічки, що призведе до зупинки верстата, розбирання, заміни висічки та нове збирання; - безпідставно високі відходи сировини та матеріалів; - простої верстата, які призведуть до простою всієї виробничої лінії; - зменшення кількості виготовленої продукції; - збільшення трудових затрат. Найближчим аналогом до корисної моделі є лінія для виготовлення паличок з деревного шпону, що включає вузол рубки шпону на палички, вузли полірування і упакування. Вузол рубки шпону на палички містить пристрій ексцентриком для зворотно-поступального руху, два рухомі ножі, кожний з яких виконаний з можливістю пересування в порожнині, утвореній упором і нерухомим ножем до просічок, що розміщені рядами по довжині під нерухомими ножами, при цьому між рухомими ножами в нижньому положенні і просічками вибрано зазор, рівний частині товщини заготовки шпону, причому частина порожнини перед просічками виконана по ковзній посадці для заготовки, під просічками розміщені пристрої подачі й укладання вирубаних паличок рядами в пази, виконані у вигляді шарнірних штовхачів, уздовж пазів, над і під ними установлені пристрої переміщення у вигляді дискових вальців, між якими розміщені пристрої полірування у вигляді нижнього і верхнього ножових валів, для кожного ряду паличок окремо установлено вузол рахунку й упакування, виконаний у вигляді магазина [UA № 29524, B27L 9/00, 2000]. Найближчий аналог має наступні недоліки: - трудомісткість виготовлення та подальшого обслуговування верстата; - низька якість продукції, що виготовляється; - нагромадження взаємозв'язаних вузлів з різною продуктивністю, включно з непридатними до використання в виробництві плоских виробів зі шпону. В основу корисної моделі поставлена задача створення верстата для вирубки дерев'яних виробів, який би підвищив якість продукції, збільшив об'єм виробництва, сприяв би спрощенню технології виготовлення, налаштування та обслуговування верстата. Поставлена задача вирішується тим, що верстат для вирубки дерев'яних виробів включає кроковий блок, нерухомий відрізний ніж, упор, згідно з корисною моделлю, містить нерухомий ложемент, в якому зафіксовано висічки, між якими розміщено розсікачі, над ложементом з одного боку виконано нерухомий упор, а з другого боку - нерухомий відрізний ніж, якими утворено тунель для подання заготовок шпону, над тунелем розміщено кроковий блок, виконаний з можливістю руху догори-вниз по напрямних стовбурах за допомогою кривошипношатунного механізму, на станині розміщено обгінну муфту, з'єднану через шатун також з кривошипно-шатунним механізмом, і подавальні вальці для подання шпону. Розсікачі, встановлені в ложементі поміж висічками і призначені для розсікання та розколювання відходів шпону по закінченню вирубки виробів на частини, дозволяють безперешкодно видаляти відходи шпону з робочої частини верстата. Без застосування розсікачів довготривала робота верстата неможлива. Простір поміж ложементом, нерухомим 1 UA 119060 U 5 10 15 20 25 30 35 40 45 50 55 відрізним ножем і нерухомим упором забивається відходами рубки шпону, що змушує постійно розбирати, чистити та знову збирати верстат. Розсікачі багаторазово збільшують продуктивність верстата за рахунок легкого видалення відходів шпону та необхідності постійного обслуговування обладнання. Без розсікачів невидалені відходи шпону збільшують передчасний знос і зламування деталей верстата, що зупиняє або сповільнює його роботу. Відходи, що застрягли, притупляють та обламують кромки висічок, що руйнує самі висічки та призводить до виготовлення бракованих виробів і частої заміні висічок. Встановлення розсікачів на нерухомому ложементі з торців та поміж висічками сприяє економії матеріалів шпону, багаторазовій економії робочої сили, збільшенню продуктивності, зменшенню витрат на обслуговуванню верстата, довготривалості використання вузлів та агрегатів, збільшенню строку використанню розхідних матеріалів (висічок). Нерухомий упор і нерухомий відрізний ніж утворюють направляючий тунель, в якому заготовки набирають в стопку, фіксують з усіх сторін, завдяки чому при висічці виробів отримують ідеальний зріз без заломів, зачепів, задирок і розшарувань, що підвищує якість виробів, відповідно зменшуючи кількість відходів, та збільшує продуктивність верстата. Через те, що система подачі вологого шпону складається з подавальних вальців, обгінної муфти і нерухомого упору, який зупиняє шпон перед відрізанням, шпон подається автоматично на ширину, необхідну для відрізання для заготовки, що спрощує механізм подачі шпону, збільшує точність, зменшує відходи, спрощує механізм і кількість деталей в подачі шпону, зменшує вартість виготовлення верстата та його обслуговування, приводить до збільшення продуктивності. Конструкція верстата дозволяє швидко здійснити заміну ложемента з висічками і розсікачами, що, в свою чергу, дає можливість виробляти різноманітні види виробів, які обмежені лише довжиною та шириною ложемента, роблячи верстат універсальним. Корисна модель пояснюється кресленнями. На фіг. 1 зображено ложемент з висічками і розсікачами, вид зверху; на фіг. 2 - ложемент з висічками і розсікачами, вид збоку; на фіг. 3 - вид по А-А фіг. 1, фіг. 2; на фіг. 4 - вид по В-В фіг. 1, фіг. 2. Верстат для вирубки дерев'яних виробів містить нерухомий ложемент 1, в якому зафіксовано висічки 2, між якими розміщено розсікачі 3. Над ложементом 1 з одного боку виконано нерухомий упор 4, а з другого боку - нерухомий відрізний ніж 5, які утворюють тунель. Над тунелем розміщено кроковий блок 6, виконаний з можливістю руху вверх-вниз по напрямних стовбурах 7 за допомогою кривошипно-шатунного механізму (не показано), який знаходиться вертикально над кроковим блоком 6. На станині (не показана) розміщено обгінну муфту 8, з'єднану через шатун 9 з кривошипно-шатунним механізмом (не показано), і подавальні вальці 10. Спосіб вирубки дерев'яних виробів здійснюють наступним чином. Шпон, злущений на лущильному станку, змотують в рулони для збереження вологості та температури шпону. Рулон вологого (25-50 % вологості) шпону розміщують на підтримуючих вальцях (не показані), на яких рулон може вільно обертатися. Кінець шпону 11 заправляють між подавальними 10 вальцями, які міцно стискають шпон 11, не даючи самовільно йому пересуватися. Під час роботи верстата двигун (не показано) приводить у рух кривошипно-шатунний механізм (не показаний), який через шатун 9 приводу обгінної муфти надає зворотнопоступального руху обгінній муфті 8 і кроковому блоку 6, з кожним ходом вгору якого обгінна муфта 8 через подавальні 10 вальці подає шпон 11 на довжину, більшу за ширину виробу (до 8 %, але не менш ніж 0,4 мм) до нерухомого упору. При ході вниз кроковий блок 6, придавлюючись до нерухомого відрізного ножа 5, відрубує заготовку 12 шпону і подає її в тунель, утворений нерухомим упором 4 та нерухомим відрізним ножом 5. З наступними ходами крокового блока 6 заготовки 12 шпону збираються в фіксовану стопку до семи шарів аж поки не досягнуть ріжучої частини висічки 2. Таким чином, самі заготовки 12 шпону слугують підкладкою для вирубки виробів. Вирубані вироби 14 через висічку 2 випадають до приймального бункера (не показаний). В свою чергу, відходи 13 рубки переміщуються далі вниз до розсікачів 3, які розміщені трохи нижче ніж висічки 2, і розсікачі 3 розділяють відходи на дві окремі частини та направляють їх з обох сторін ложемента 1 з висічками 2 та розсікачами 3 до приймального бункера відходів (не показано). 2 UA 119060 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Верстат для вирубки дерев'яних виробів, що включає кроковий блок, нерухомий відрізний ніж, упор, який відрізняється тим, що містить нерухомий ложемент, в якому зафіксовано висічки, між якими розміщено розсікачі, над ложементом з одного боку виконано нерухомий упор, а з другого боку - нерухомий відрізний ніж, якими утворено тунель для подання заготовок шпону, над тунелем розміщено кроковий блок, виконаний з можливістю руху догори-вниз по напрямних стовбурах за допомогою кривошипно-шатунного механізму, на станині розміщено обгінну муфту, з'єднану через шатун також з кривошипно-шатунним механізмом, і подавальні вальці для подання шпону. UA 119060 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
