Пристрій для формування і вирубки виробів з листового термопласту
Номер патенту: 64772
Опубліковано: 15.03.2004
Автори: Коваль Микола Іванович, Литвиненко Володимир Олександрович, Литвиненко Олександр Васильович, Смирнова Валентина Семенівна, Свєчкін Юрій Федорович, Глаголєв Сергій Євгенович
Формула / Реферат

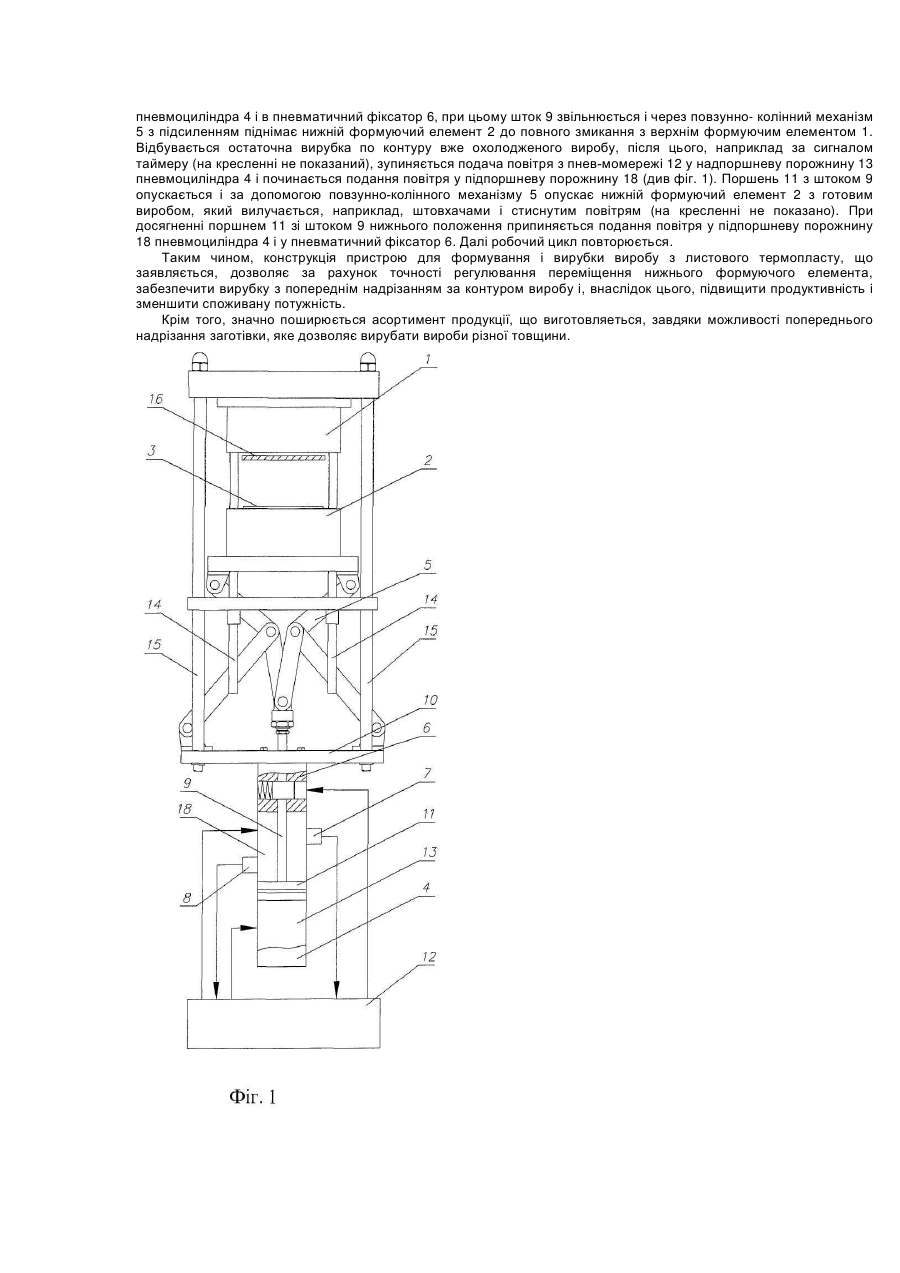

1. Пристрій для формування і вирубки виробів з листового термопласту, що містить вузол формування, який складається з верхнього і нижнього формуючих елементів, останній обладнаний різальною кромкою і з'єднаний з приводом його вертикального зворотно-поступального переміщення, який відрізняється тим, що в нього введені повзунно-колінний механізм, пневматичний фіксатор, перший і другий датчики положення нижнього формуючого елемента, привід нижнього формуючого елемента виконаний у вигляді пневмоциліндра, на якому встановлений сполучений з його штоком пневматичний фіксатор, пневмоциліндр жорстко з'єднаний зі стояком повзунно-колінного механізму, ведучою ланкою якого є поршень з штоком пневмоциліндра, а веденою ланкою - нижній формуючий елемент, виходи першого і другого датчиків положення нижнього формуючого елемента зв'язані через пневмомережу відповідно з входом пневматичного фіксатора і з надпоршневою порожниною пневмоциліндра.
2. Пристрій для формування і вирубки виробів з листового термопласту за п. 1, який відрізняється тим, що стояк повзунно-колінного механізму виконаний у вигляді рами, на верхній основі якої виконані отвори для вертикальних рухомих напрямних, з'єднаних з нижнім формуючим елементом, а на нижній основі жорстко закріплений пневмоциліндр.
3. Пристрій для формування і вирубки виробів з листового термопласту за п. 1, який відрізняється тим, що перший і другий датчики положення нижнього формуючого елемента розташовані уздовж лінії ходу поршня з штоком пневмоциліндра.

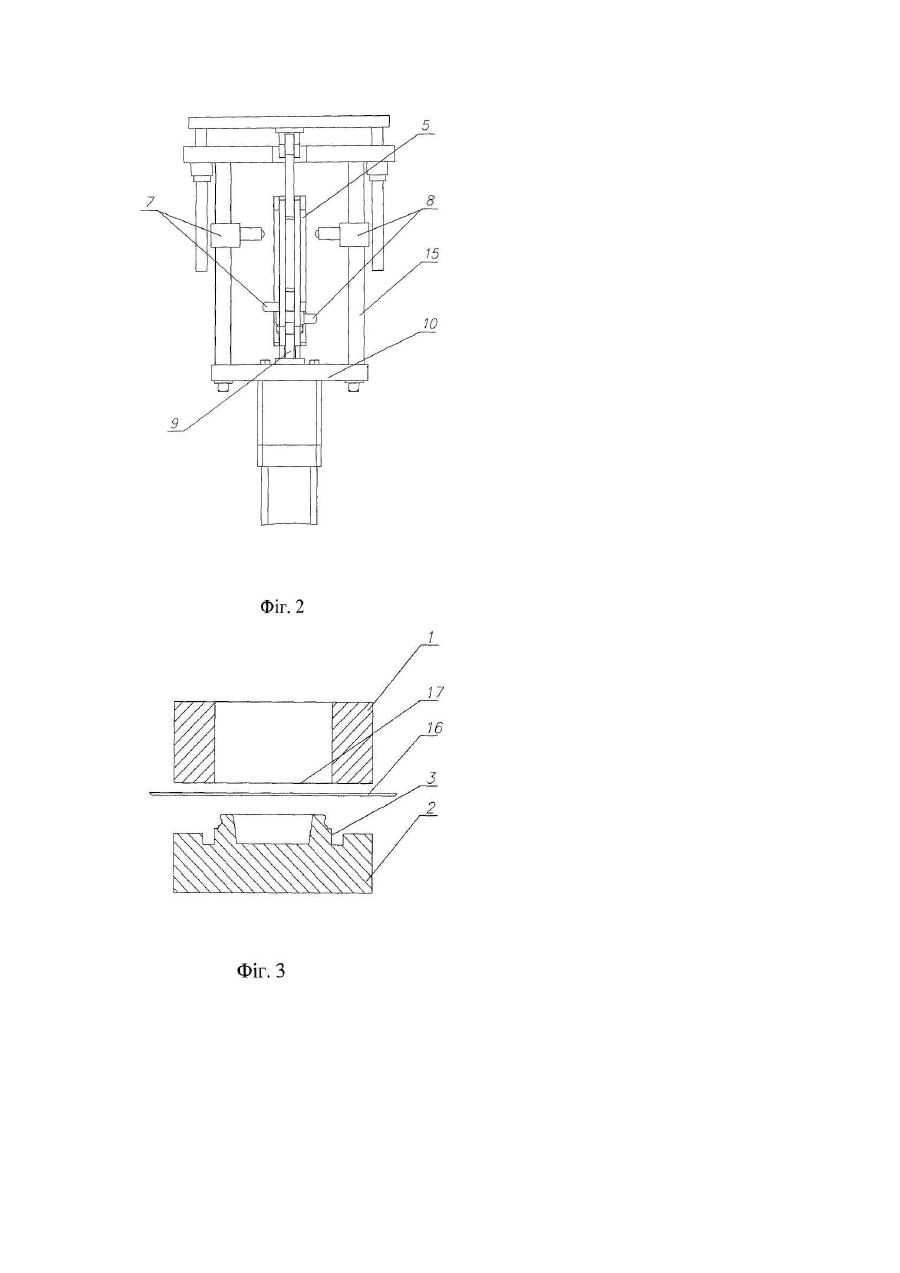

4. Пристрій для формування і вирубки виробів з листового термопласту за п. 2 або 3, який відрізняється тим, що перший і другий датчики положення нижнього формуючого елемента виконані у вигляді встановлених на вертикальних стрижнях рами повзунно-колінного механізму кінцевих вимикачів, рухомі контакти яких закріплені на штоку пневмоциліндра.
5. Пристрій для формування і вирубки виробів з листового термопласту за п. 3, який відрізняється тим, що перший і другий датчики положення нижнього формуючого елемента і пневмоциліндр виконані магнітними, датчики положення нижнього формуючого елемента встановлені на зовнішній поверхні стакана пневмоциліндра, причому перший датчик розташований не нижче від другого датчика.
Додаткова інформація
Назва патенту англійськоюDevice for molding and blanking articles of sheet thermoplastic
Автори англійськоюLytvynenko Volodymyr Oleksandrovych, Lytvynenko Oleksandr Vasyliovych, Smyrnova Valentyna Semenivna, Hlaholev Serhii Yuvhenovych, Koval Mykola Ivanovych, Koval' Mykola Ivanovych, Svechkin Yurii Fedorovych
Назва патенту російськоюУстройство для формования и вырубки изделий из листового термопласта
Автори російськоюЛитвиненко Владимир Александрович, Литвиненко Александр Васильевич, Смирнова Валентина Семеновна, Глаголев Сергей Евгеньевич, Коваль Николай Иванович, Свечкин Юрий Федорович
МПК / Мітки
МПК: B29C 51/30
Мітки: виробів, формування, вирубки, пристрій, листового, термопласту
