Тренажер для удосконалення техніки боротьби в армрестлінгу

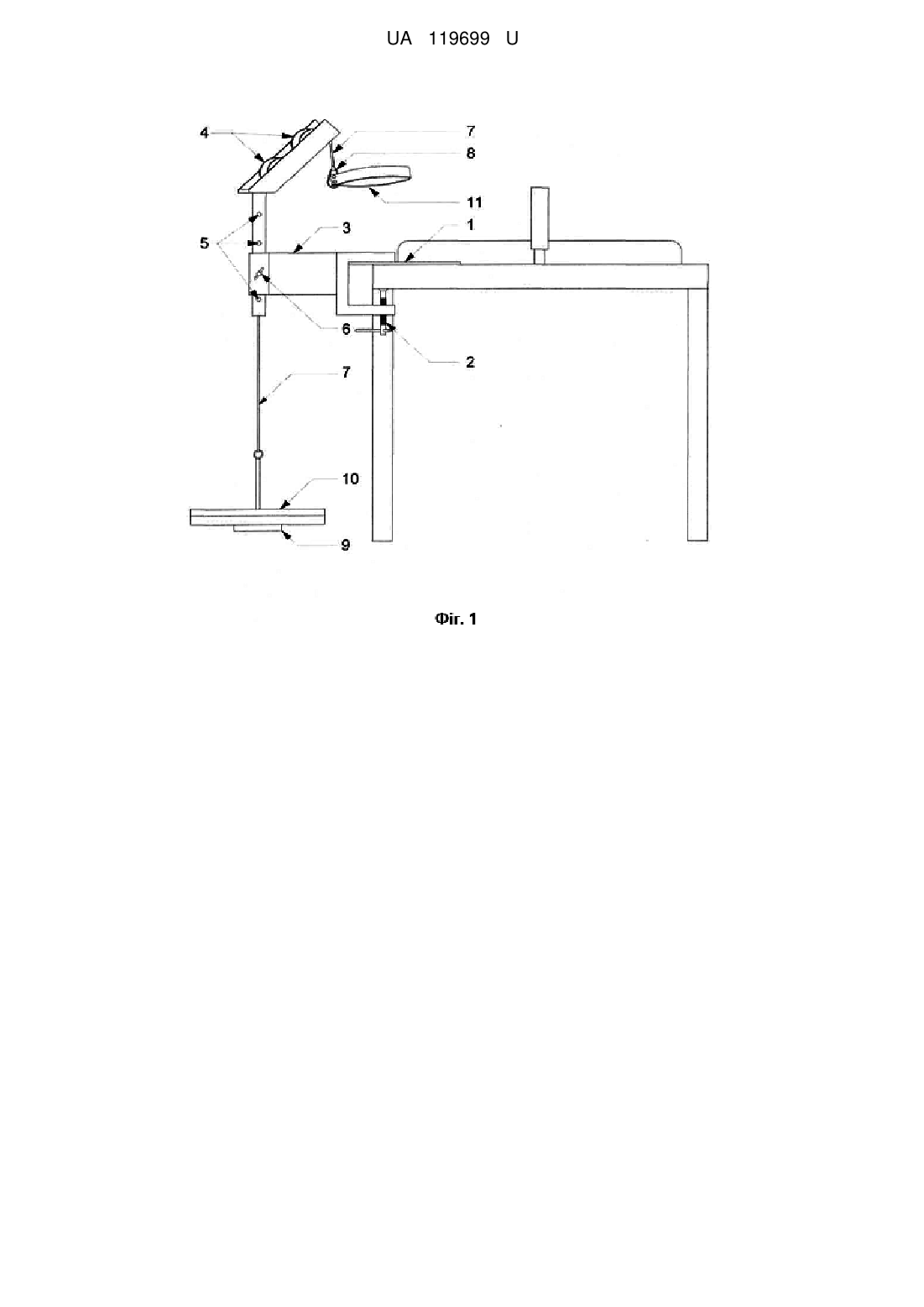

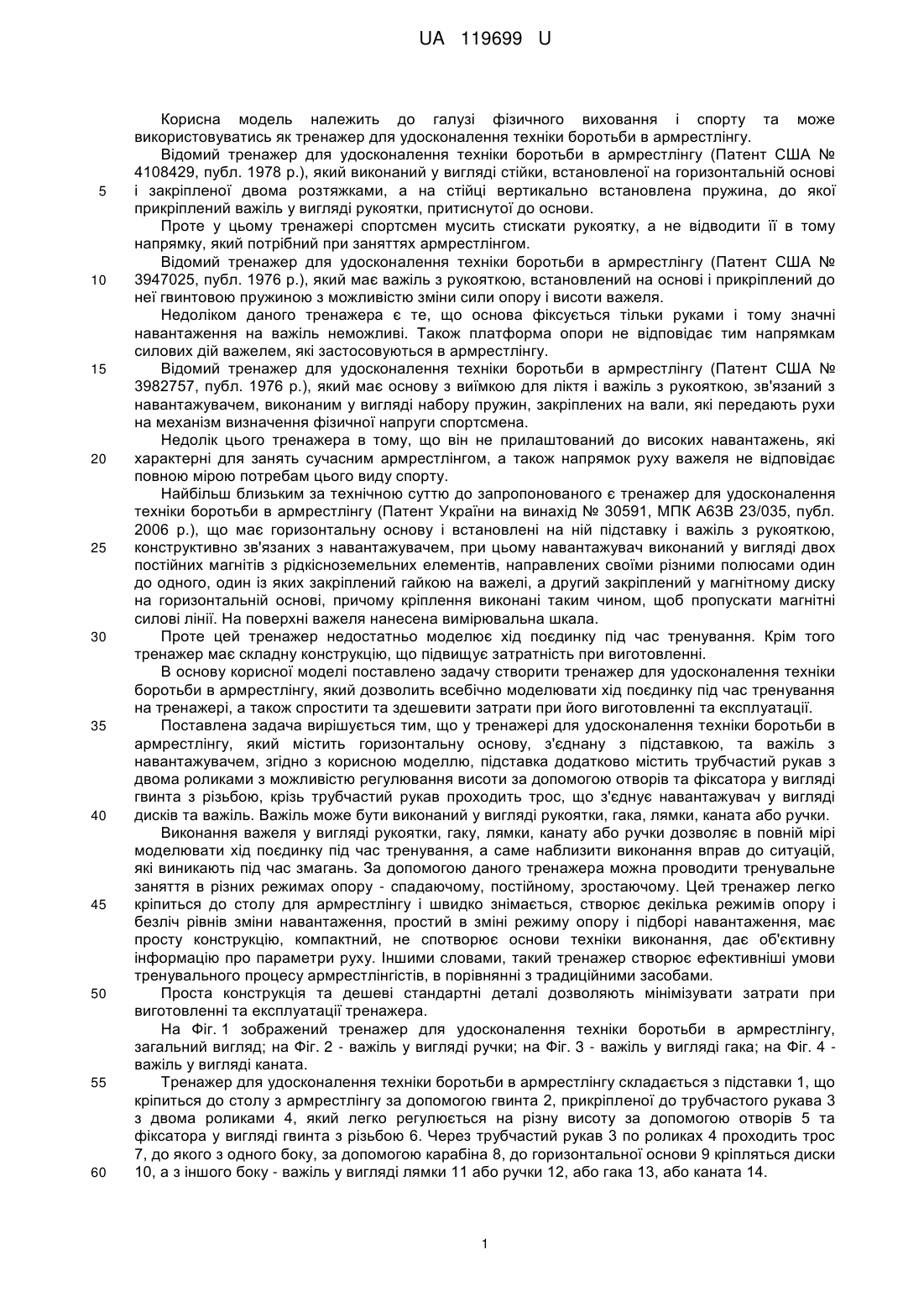

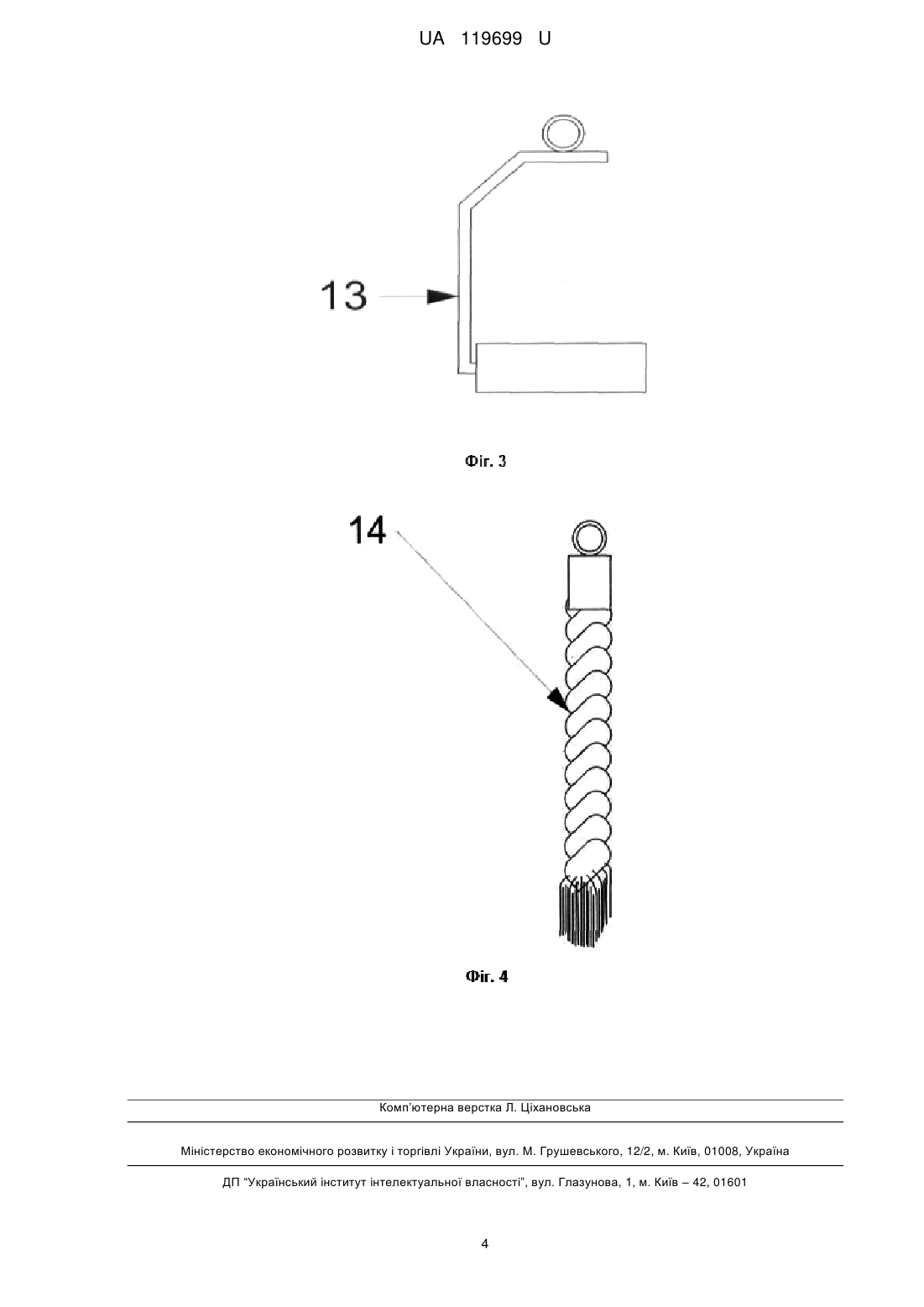

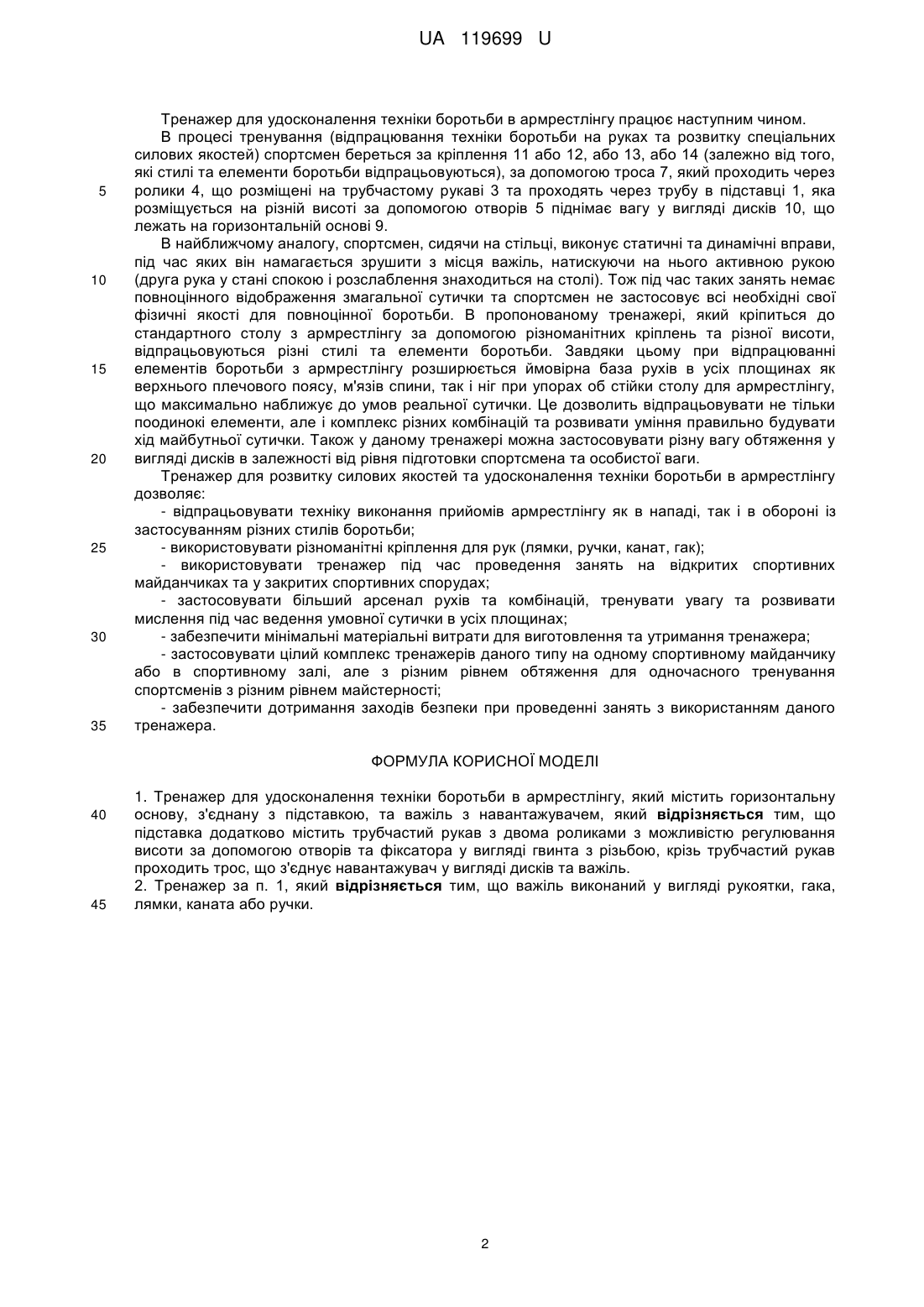

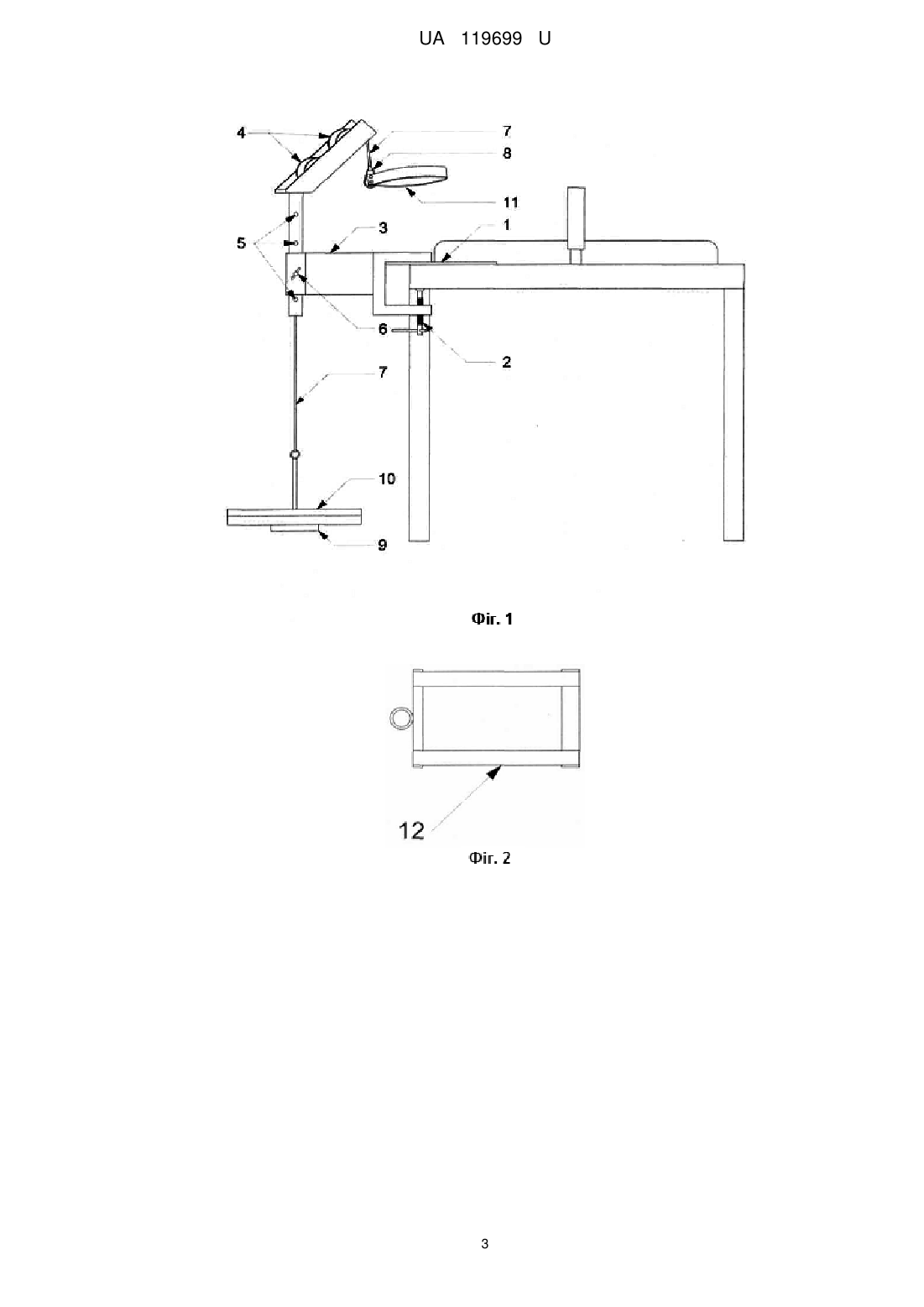

Реферат: Тренажер для удосконалення техніки боротьби в армрестлінгу містить горизонтальну основу, з'єднану з підставкою, та важіль з навантажувачем. Підставка додатково містить трубчастий рукав з двома роликами з можливістю регулювання висоти за допомогою отворів та фіксатора у вигляді гвинта з різьбою. Крізь трубчастий рукав проходить трос, що з'єднує навантажувач у вигляді дисків та важіль. UA 119699 U (12) UA 119699 U UA 119699 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі фізичного виховання і спорту та може використовуватись як тренажер для удосконалення техніки боротьби в армрестлінгу. Відомий тренажер для удосконалення техніки боротьби в армрестлінгу (Патент США № 4108429, публ. 1978 p.), який виконаний у вигляді стійки, встановленої на горизонтальній основі і закріпленої двома розтяжками, а на стійці вертикально встановлена пружина, до якої прикріплений важіль у вигляді рукоятки, притиснутої до основи. Проте у цьому тренажері спортсмен мусить стискати рукоятку, а не відводити її в тому напрямку, який потрібний при заняттях армрестлінгом. Відомий тренажер для удосконалення техніки боротьби в армрестлінгу (Патент США № 3947025, публ. 1976 p.), який має важіль з рукояткою, встановлений на основі і прикріплений до неї гвинтовою пружиною з можливістю зміни сили опору і висоти важеля. Недоліком даного тренажера є те, що основа фіксується тільки руками і тому значні навантаження на важіль неможливі. Також платформа опори не відповідає тим напрямкам силових дій важелем, які застосовуються в армрестлінгу. Відомий тренажер для удосконалення техніки боротьби в армрестлінгу (Патент США № 3982757, публ. 1976 p.), який має основу з виїмкою для ліктя і важіль з рукояткою, зв'язаний з навантажувачем, виконаним у вигляді набору пружин, закріплених на вали, які передають рухи на механізм визначення фізичної напруги спортсмена. Недолік цього тренажера в тому, що він не прилаштований до високих навантажень, які характерні для занять сучасним армрестлінгом, а також напрямок руху важеля не відповідає повною мірою потребам цього виду спорту. Найбільш близьким за технічною суттю до запропонованого є тренажер для удосконалення техніки боротьби в армрестлінгу (Патент України на винахід № 30591, МПК А63В 23/035, публ. 2006 p.), що має горизонтальну основу і встановлені на ній підставку і важіль з рукояткою, конструктивно зв'язаних з навантажувачем, при цьому навантажувач виконаний у вигляді двох постійних магнітів з рідкісноземельних елементів, направлених своїми різними полюсами один до одного, один із яких закріплений гайкою на важелі, а другий закріплений у магнітному диску на горизонтальній основі, причому кріплення виконані таким чином, щоб пропускати магнітні силові лінії. На поверхні важеля нанесена вимірювальна шкала. Проте цей тренажер недостатньо моделює хід поєдинку під час тренування. Крім того тренажер має складну конструкцію, що підвищує затратність при виготовленні. В основу корисної моделі поставлено задачу створити тренажер для удосконалення техніки боротьби в армрестлінгу, який дозволить всебічно моделювати хід поєдинку під час тренування на тренажері, а також спростити та здешевити затрати при його виготовленні та експлуатації. Поставлена задача вирішується тим, що у тренажері для удосконалення техніки боротьби в армрестлінгу, який містить горизонтальну основу, з'єднану з підставкою, та важіль з навантажувачем, згідно з корисною моделлю, підставка додатково містить трубчастий рукав з двома роликами з можливістю регулювання висоти за допомогою отворів та фіксатора у вигляді гвинта з різьбою, крізь трубчастий рукав проходить трос, що з'єднує навантажувач у вигляді дисків та важіль. Важіль може бути виконаний у вигляді рукоятки, гака, лямки, каната або ручки. Виконання важеля у вигляді рукоятки, гаку, лямки, канату або ручки дозволяє в повній мірі моделювати хід поєдинку під час тренування, а саме наблизити виконання вправ до ситуацій, які виникають під час змагань. За допомогою даного тренажера можна проводити тренувальне заняття в різних режимах опору - спадаючому, постійному, зростаючому. Цей тренажер легко кріпиться до столу для армрестлінгу і швидко знімається, створює декілька режимів опору і безліч рівнів зміни навантаження, простий в зміні режиму опору і підборі навантаження, має просту конструкцію, компактний, не спотворює основи техніки виконання, дає об'єктивну інформацію про параметри руху. Іншими словами, такий тренажер створює ефективніші умови тренувального процесу армрестлінгістів, в порівнянні з традиційними засобами. Проста конструкція та дешеві стандартні деталі дозволяють мінімізувати затрати при виготовленні та експлуатації тренажера. На Фіг. 1 зображений тренажер для удосконалення техніки боротьби в армрестлінгу, загальний вигляд; на Фіг. 2 - важіль у вигляді ручки; на Фіг. 3 - важіль у вигляді гака; на Фіг. 4 важіль у вигляді каната. Тренажер для удосконалення техніки боротьби в армрестлінгу складається з підставки 1, що кріпиться до столу з армрестлінгу за допомогою гвинта 2, прикріпленої до трубчастого рукава 3 з двома роликами 4, який легко регулюється на різну висоту за допомогою отворів 5 та фіксатора у вигляді гвинта з різьбою 6. Через трубчастий рукав 3 по роликах 4 проходить трос 7, до якого з одного боку, за допомогою карабіна 8, до горизонтальної основи 9 кріпляться диски 10, а з іншого боку - важіль у вигляді лямки 11 або ручки 12, або гака 13, або каната 14. 1 UA 119699 U 5 10 15 20 25 30 35 Тренажер для удосконалення техніки боротьби в армрестлінгу працює наступним чином. В процесі тренування (відпрацювання техніки боротьби на руках та розвитку спеціальних силових якостей) спортсмен береться за кріплення 11 або 12, або 13, або 14 (залежно від того, які стилі та елементи боротьби відпрацьовуються), за допомогою троса 7, який проходить через ролики 4, що розміщені на трубчастому рукаві 3 та проходять через трубу в підставці 1, яка розміщується на різній висоті за допомогою отворів 5 піднімає вагу у вигляді дисків 10, що лежать на горизонтальній основі 9. В найближчому аналогу, спортсмен, сидячи на стільці, виконує статичні та динамічні вправи, під час яких він намагається зрушити з місця важіль, натискуючи на нього активною рукою (друга рука у стані спокою і розслаблення знаходиться на столі). Тож під час таких занять немає повноцінного відображення змагальної сутички та спортсмен не застосовує всі необхідні свої фізичні якості для повноцінної боротьби. В пропонованому тренажері, який кріпиться до стандартного столу з армрестлінгу за допомогою різноманітних кріплень та різної висоти, відпрацьовуються різні стилі та елементи боротьби. Завдяки цьому при відпрацюванні елементів боротьби з армрестлінгу розширюється ймовірна база рухів в усіх площинах як верхнього плечового поясу, м'язів спини, так і ніг при упорах об стійки столу для армрестлінгу, що максимально наближує до умов реальної сутички. Це дозволить відпрацьовувати не тільки поодинокі елементи, але і комплекс різних комбінацій та розвивати уміння правильно будувати хід майбутньої сутички. Також у даному тренажері можна застосовувати різну вагу обтяження у вигляді дисків в залежності від рівня підготовки спортсмена та особистої ваги. Тренажер для розвитку силових якостей та удосконалення техніки боротьби в армрестлінгу дозволяє: - відпрацьовувати техніку виконання прийомів армрестлінгу як в нападі, так і в обороні із застосуванням різних стилів боротьби; - використовувати різноманітні кріплення для рук (лямки, ручки, канат, гак); - використовувати тренажер під час проведення занять на відкритих спортивних майданчиках та у закритих спортивних спорудах; - застосовувати більший арсенал рухів та комбінацій, тренувати увагу та розвивати мислення під час ведення умовної сутички в усіх площинах; - забезпечити мінімальні матеріальні витрати для виготовлення та утримання тренажера; - застосовувати цілий комплекс тренажерів даного типу на одному спортивному майданчику або в спортивному залі, але з різним рівнем обтяження для одночасного тренування спортсменів з різним рівнем майстерності; - забезпечити дотримання заходів безпеки при проведенні занять з використанням даного тренажера. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Тренажер для удосконалення техніки боротьби в армрестлінгу, який містить горизонтальну основу, з'єднану з підставкою, та важіль з навантажувачем, який відрізняється тим, що підставка додатково містить трубчастий рукав з двома роликами з можливістю регулювання висоти за допомогою отворів та фіксатора у вигляді гвинта з різьбою, крізь трубчастий рукав проходить трос, що з'єднує навантажувач у вигляді дисків та важіль. 2. Тренажер за п. 1, який відрізняється тим, що важіль виконаний у вигляді рукоятки, гака, лямки, каната або ручки. 2 UA 119699 U 3 UA 119699 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
