Установка для уловлювання пилу з очисного вибою, обладнаного механізованим кріпленням

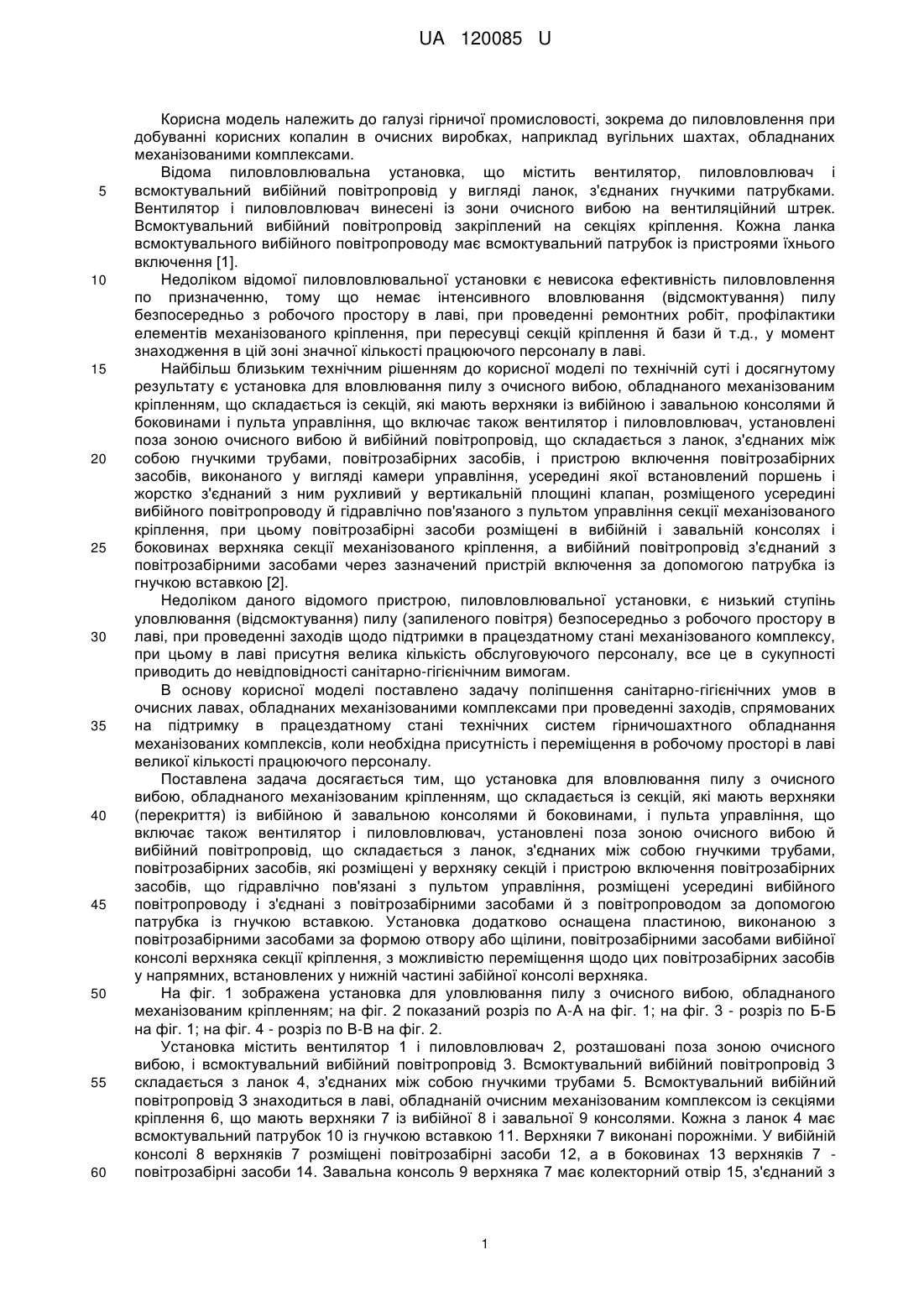

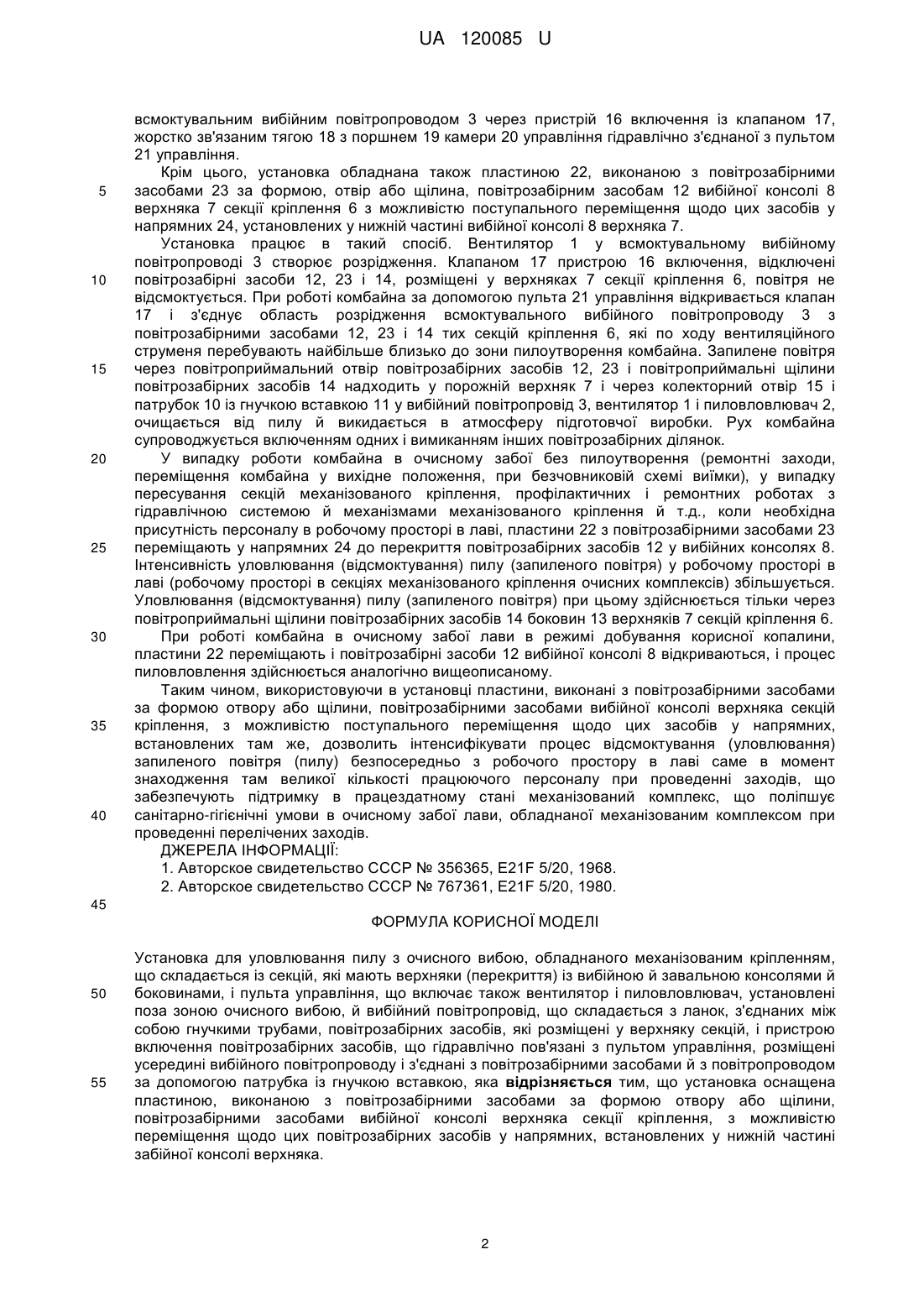

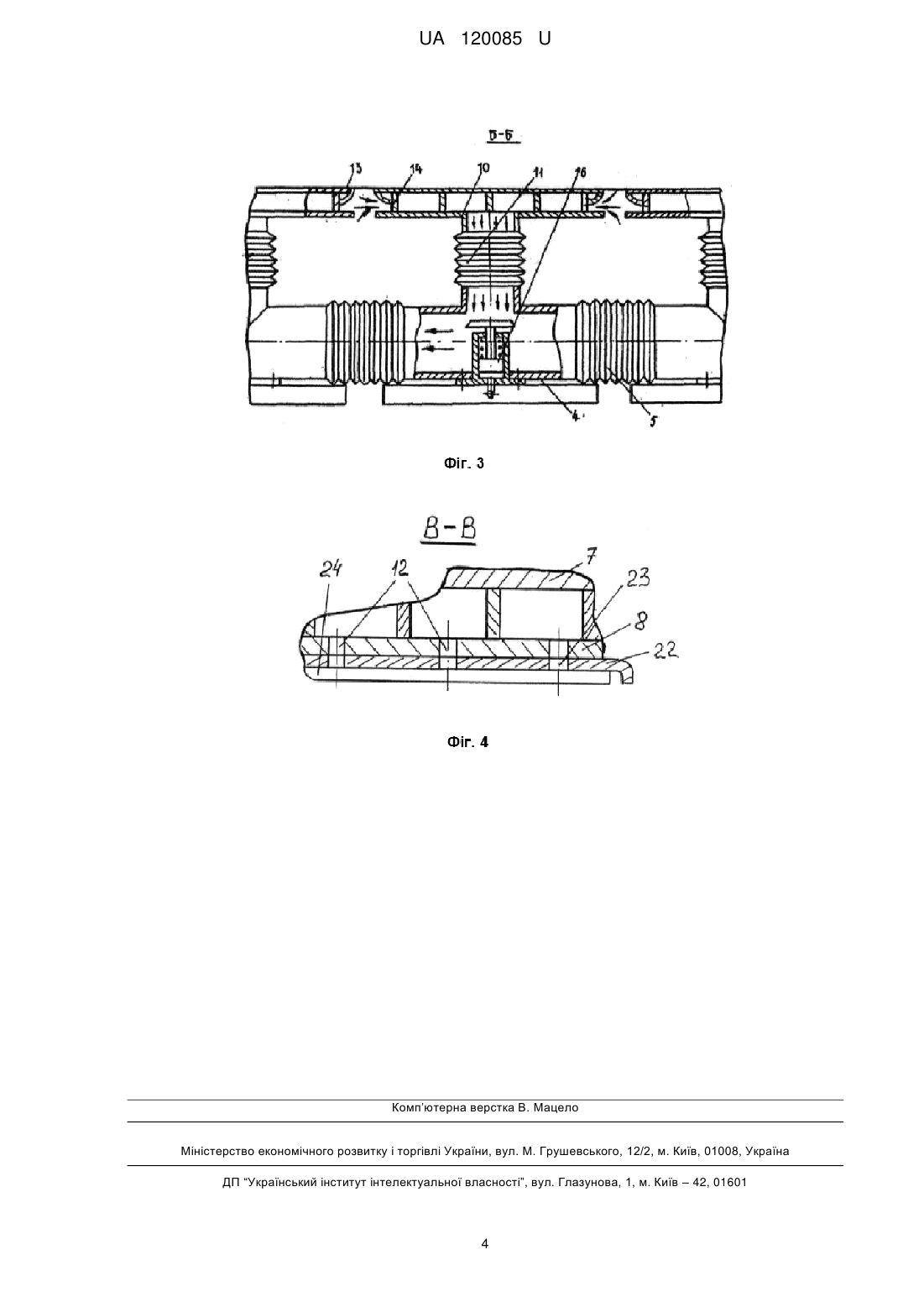

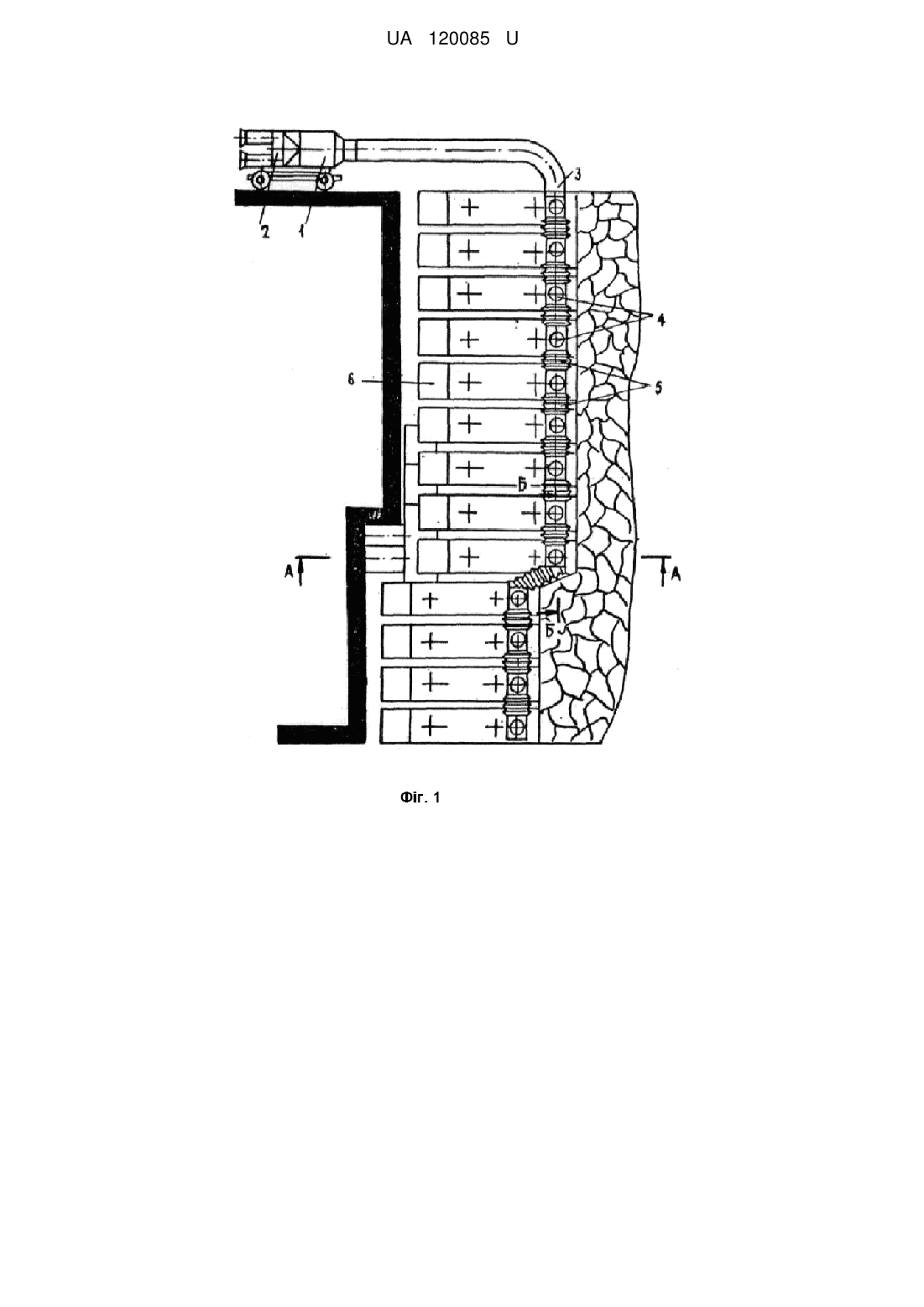

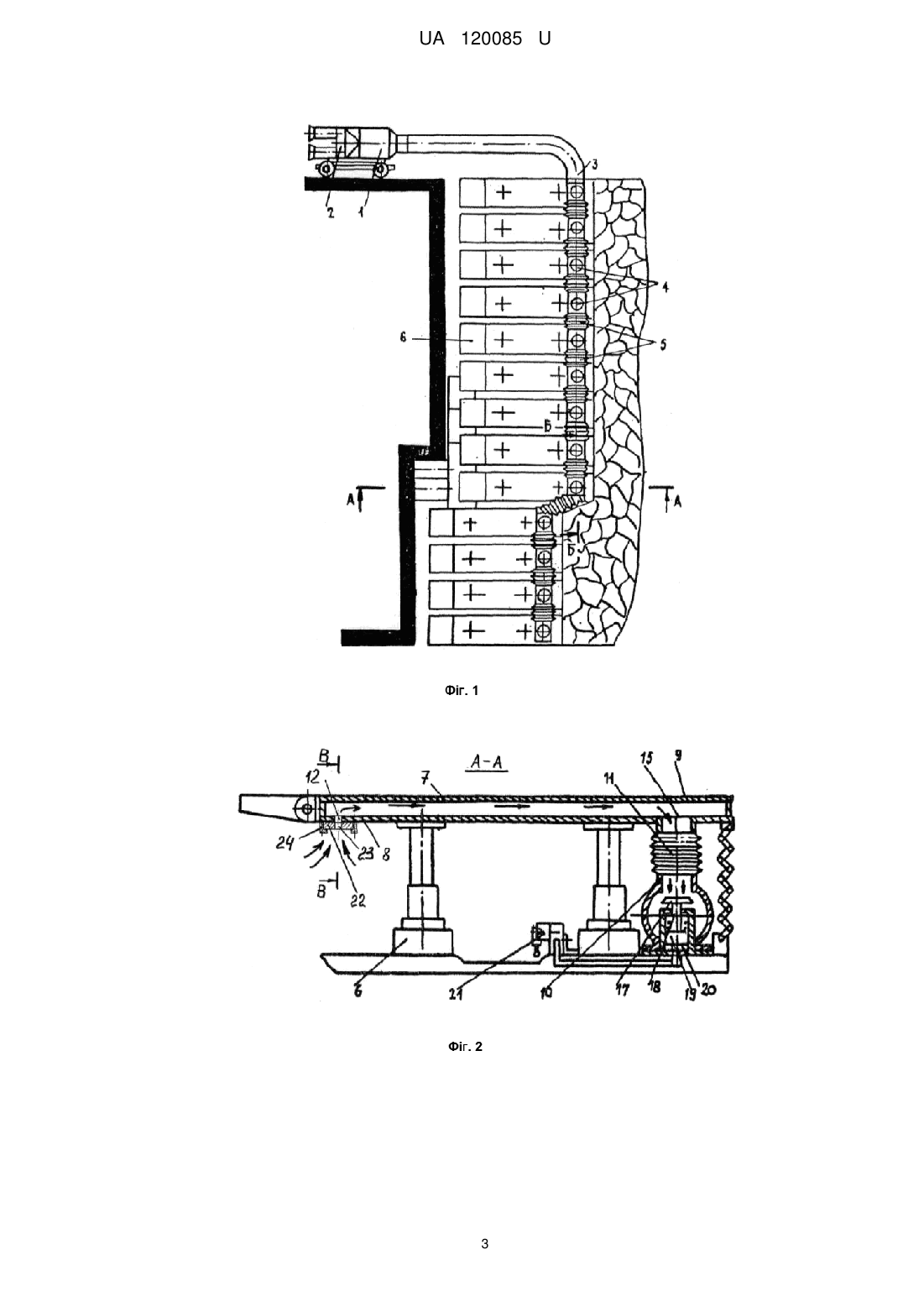

Реферат: Установка для уловлювання пилу з очисного вибою, обладнаного механізованим кріпленням складається із секцій, які мають верхняки (перекриття) із вибійною й завальною консолями й боковинами, і пульта управління, що включає також вентилятор і пиловловлювач, установлені поза зоною очисного вибою, й вибійний повітропровід, що складається з ланок, з'єднаних між собою гнучкими трубами, повітрозабірних засобів, які розміщені у верхняку секцій, і пристрою включення повітрозабірних засобів, що гідравлічно пов'язані з пультом управління, розміщені усередині вибійного повітропроводу і з'єднані з повітрозабірними засобами й з повітропроводом за допомогою патрубка із гнучкою вставкою. Установка оснащена пластиною, виконаною з повітрозабірними засобами за формою отвору або щілини, повітрозабірними засобами вибійної консолі верхняка секції кріплення, з можливістю переміщення щодо цих повітрозабірних засобів у напрямних, встановлених у нижній частині забійної консолі верхняка. UA 120085 U (12) UA 120085 U UA 120085 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі гірничої промисловості, зокрема до пиловловлення при добуванні корисних копалин в очисних виробках, наприклад вугільних шахтах, обладнаних механізованими комплексами. Відома пиловловлювальна установка, що містить вентилятор, пиловловлювач і всмоктувальний вибійний повітропровід у вигляді ланок, з'єднаних гнучкими патрубками. Вентилятор і пиловловлювач винесені із зони очисного вибою на вентиляційний штрек. Всмоктувальний вибійний повітропровід закріплений на секціях кріплення. Кожна ланка всмоктувального вибійного повітропроводу має всмоктувальний патрубок із пристроями їхнього включення [1]. Недоліком відомої пиловловлювальної установки є невисока ефективність пиловловлення по призначенню, тому що немає інтенсивного вловлювання (відсмоктування) пилу безпосередньо з робочого простору в лаві, при проведенні ремонтних робіт, профілактики елементів механізованого кріплення, при пересувці секцій кріплення й бази й т.д., у момент знаходження в цій зоні значної кількості працюючого персоналу в лаві. Найбільш близьким технічним рішенням до корисної моделі по технічній суті і досягнутому результату є установка для вловлювання пилу з очисного вибою, обладнаного механізованим кріпленням, що складається із секцій, які мають верхняки із вибійною і завальною консолями й боковинами і пульта управління, що включає також вентилятор і пиловловлювач, установлені поза зоною очисного вибою й вибійний повітропровід, що складається з ланок, з'єднаних між собою гнучкими трубами, повітрозабірних засобів, і пристрою включення повітрозабірних засобів, виконаного у вигляді камери управління, усередині якої встановлений поршень і жорстко з'єднаний з ним рухливий у вертикальній площині клапан, розміщеного усередині вибійного повітропроводу й гідравлічно пов'язаного з пультом управління секції механізованого кріплення, при цьому повітрозабірні засоби розміщені в вибійній і завальній консолях і боковинах верхняка секції механізованого кріплення, а вибійний повітропровід з'єднаний з повітрозабірними засобами через зазначений пристрій включення за допомогою патрубка із гнучкою вставкою [2]. Недоліком даного відомого пристрою, пиловловлювальної установки, є низький ступінь уловлювання (відсмоктування) пилу (запиленого повітря) безпосередньо з робочого простору в лаві, при проведенні заходів щодо підтримки в працездатному стані механізованого комплексу, при цьому в лаві присутня велика кількість обслуговуючого персоналу, все це в сукупності приводить до невідповідності санітарно-гігієнічним вимогам. В основу корисної моделі поставлено задачу поліпшення санітарно-гігієнічних умов в очисних лавах, обладнаних механізованими комплексами при проведенні заходів, спрямованих на підтримку в працездатному стані технічних систем гірничошахтного обладнання механізованих комплексів, коли необхідна присутність і переміщення в робочому просторі в лаві великої кількості працюючого персоналу. Поставлена задача досягається тим, що установка для вловлювання пилу з очисного вибою, обладнаного механізованим кріпленням, що складається із секцій, які мають верхняки (перекриття) із вибійною й завальною консолями й боковинами, і пульта управління, що включає також вентилятор і пиловловлювач, установлені поза зоною очисного вибою й вибійний повітропровід, що складається з ланок, з'єднаних між собою гнучкими трубами, повітрозабірних засобів, які розміщені у верхняку секцій і пристрою включення повітрозабірних засобів, що гідравлічно пов'язані з пультом управління, розміщені усередині вибійного повітропроводу і з'єднані з повітрозабірними засобами й з повітропроводом за допомогою патрубка із гнучкою вставкою. Установка додатково оснащена пластиною, виконаною з повітрозабірними засобами за формою отвору або щілини, повітрозабірними засобами вибійної консолі верхняка секції кріплення, з можливістю переміщення щодо цих повітрозабірних засобів у напрямних, встановлених у нижній частині забійної консолі верхняка. На фіг. 1 зображена установка для уловлювання пилу з очисного вибою, обладнаного механізованим кріпленням; на фіг. 2 показаний розріз по А-А на фіг. 1; на фіг. 3 - розріз по Б-Б на фіг. 1; на фіг. 4 - розріз по В-В на фіг. 2. Установка містить вентилятор 1 і пиловловлювач 2, розташовані поза зоною очисного вибою, і всмоктувальний вибійний повітропровід 3. Всмоктувальний вибійний повітропровід 3 складається з ланок 4, з'єднаних між собою гнучкими трубами 5. Всмоктувальний вибійний повітропровід З знаходиться в лаві, обладнаній очисним механізованим комплексом із секціями кріплення 6, що мають верхняки 7 із вибійної 8 і завальної 9 консолями. Кожна з ланок 4 має всмоктувальний патрубок 10 із гнучкою вставкою 11. Верхняки 7 виконані порожніми. У вибійній консолі 8 верхняків 7 розміщені повітрозабірні засоби 12, а в боковинах 13 верхняків 7 повітрозабірні засоби 14. Завальна консоль 9 верхняка 7 має колекторний отвір 15, з'єднаний з 1 UA 120085 U 5 10 15 20 25 30 35 40 всмоктувальним вибійним повітропроводом 3 через пристрій 16 включення із клапаном 17, жорстко зв'язаним тягою 18 з поршнем 19 камери 20 управління гідравлічно з'єднаної з пультом 21 управління. Крім цього, установка обладнана також пластиною 22, виконаною з повітрозабірними засобами 23 за формою, отвір або щілина, повітрозабірним засобам 12 вибійної консолі 8 верхняка 7 секції кріплення 6 з можливістю поступального переміщення щодо цих засобів у напрямних 24, установлених у нижній частині вибійної консолі 8 верхняка 7. Установка працює в такий спосіб. Вентилятор 1 у всмоктувальному вибійному повітропроводі 3 створює розрідження. Клапаном 17 пристрою 16 включення, відключені повітрозабірні засоби 12, 23 і 14, розміщені у верхняках 7 секції кріплення 6, повітря не відсмоктується. При роботі комбайна за допомогою пульта 21 управління відкривається клапан 17 і з'єднує область розрідження всмоктувального вибійного повітропроводу 3 з повітрозабірними засобами 12, 23 і 14 тих секцій кріплення 6, які по ходу вентиляційного струменя перебувають найбільше близько до зони пилоутворення комбайна. Запилене повітря через повітроприймальний отвір повітрозабірних засобів 12, 23 і повітроприймальні щілини повітрозабірних засобів 14 надходить у порожній верхняк 7 і через колекторний отвір 15 і патрубок 10 із гнучкою вставкою 11 у вибійний повітропровід 3, вентилятор 1 і пиловловлювач 2, очищається від пилу й викидається в атмосферу підготовчої виробки. Рух комбайна супроводжується включенням одних і вимиканням інших повітрозабірних ділянок. У випадку роботи комбайна в очисному забої без пилоутворення (ремонтні заходи, переміщення комбайна у вихідне положення, при безчовниковій схемі виїмки), у випадку пересування секцій механізованого кріплення, профілактичних і ремонтних роботах з гідравлічною системою й механізмами механізованого кріплення й т.д., коли необхідна присутність персоналу в робочому просторі в лаві, пластини 22 з повітрозабірними засобами 23 переміщають у напрямних 24 до перекриття повітрозабірних засобів 12 у вибійних консолях 8. Інтенсивність уловлювання (відсмоктування) пилу (запиленого повітря) у робочому просторі в лаві (робочому просторі в секціях механізованого кріплення очисних комплексів) збільшується. Уловлювання (відсмоктування) пилу (запиленого повітря) при цьому здійснюється тільки через повітроприймальні щілини повітрозабірних засобів 14 боковин 13 верхняків 7 секцій кріплення 6. При роботі комбайна в очисному забої лави в режимі добування корисної копалини, пластини 22 переміщають і повітрозабірні засоби 12 вибійної консолі 8 відкриваються, і процес пиловловлення здійснюється аналогічно вищеописаному. Таким чином, використовуючи в установці пластини, виконані з повітрозабірними засобами за формою отвору або щілини, повітрозабірними засобами вибійної консолі верхняка секцій кріплення, з можливістю поступального переміщення щодо цих засобів у напрямних, встановлених там же, дозволить інтенсифікувати процес відсмоктування (уловлювання) запиленого повітря (пилу) безпосередньо з робочого простору в лаві саме в момент знаходження там великої кількості працюючого персоналу при проведенні заходів, що забезпечують підтримку в працездатному стані механізований комплекс, що поліпшує санітарно-гігієнічні умови в очисному забої лави, обладнаної механізованим комплексом при проведенні перелічених заходів. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Авторское свидетельство СССР № 356365, Ε21F 5/20, 1968. 2. Авторское свидетельство СССР № 767361, Ε21F 5/20, 1980. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Установка для уловлювання пилу з очисного вибою, обладнаного механізованим кріпленням, що складається із секцій, які мають верхняки (перекриття) із вибійною й завальною консолями й боковинами, і пульта управління, що включає також вентилятор і пиловловлювач, установлені поза зоною очисного вибою, й вибійний повітропровід, що складається з ланок, з'єднаних між собою гнучкими трубами, повітрозабірних засобів, які розміщені у верхняку секцій, і пристрою включення повітрозабірних засобів, що гідравлічно пов'язані з пультом управління, розміщені усередині вибійного повітропроводу і з'єднані з повітрозабірними засобами й з повітропроводом за допомогою патрубка із гнучкою вставкою, яка відрізняється тим, що установка оснащена пластиною, виконаною з повітрозабірними засобами за формою отвору або щілини, повітрозабірними засобами вибійної консолі верхняка секції кріплення, з можливістю переміщення щодо цих повітрозабірних засобів у напрямних, встановлених у нижній частині забійної консолі верхняка. 2 UA 120085 U 3 UA 120085 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
