Просапний ручний культиватор-візок

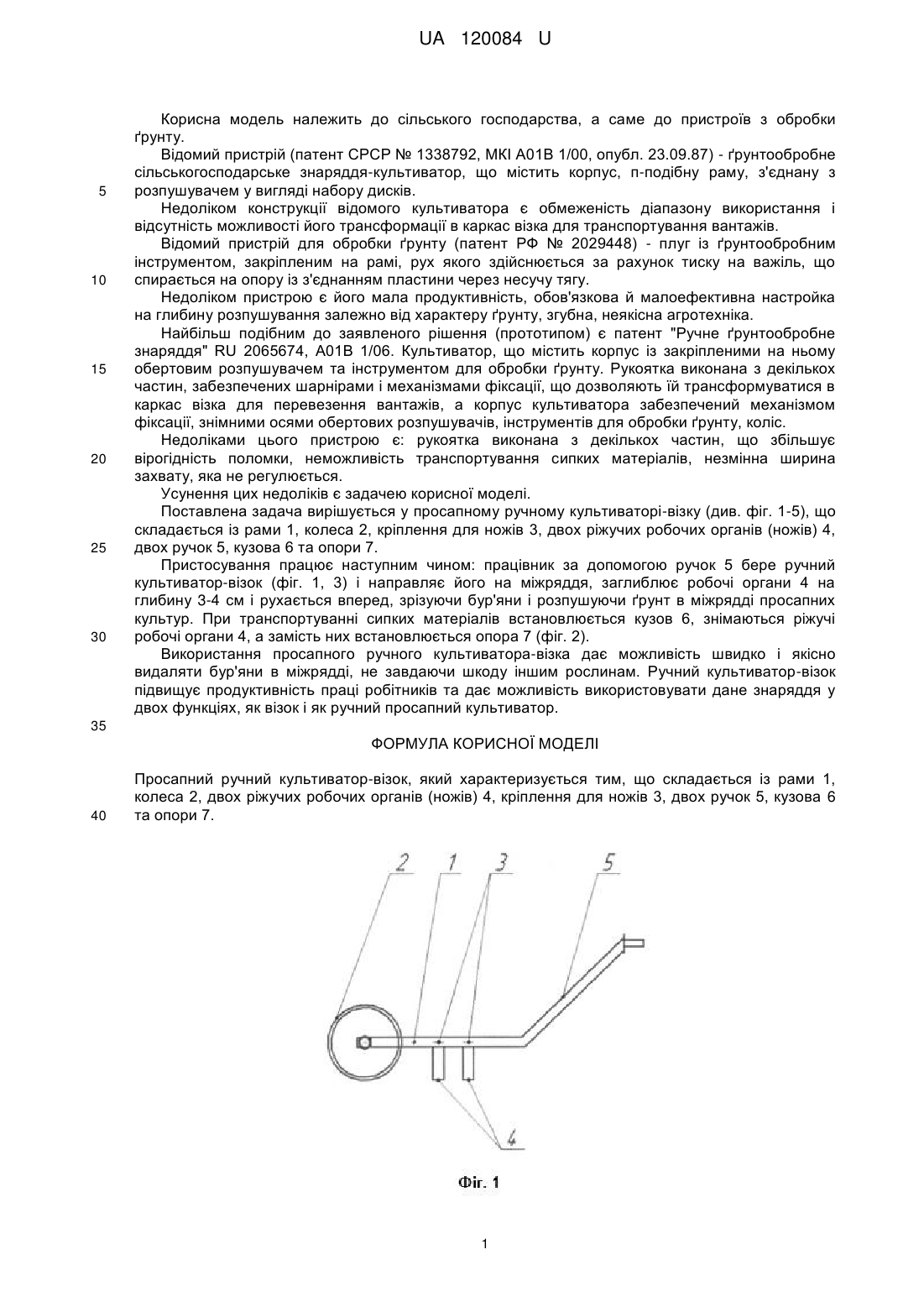

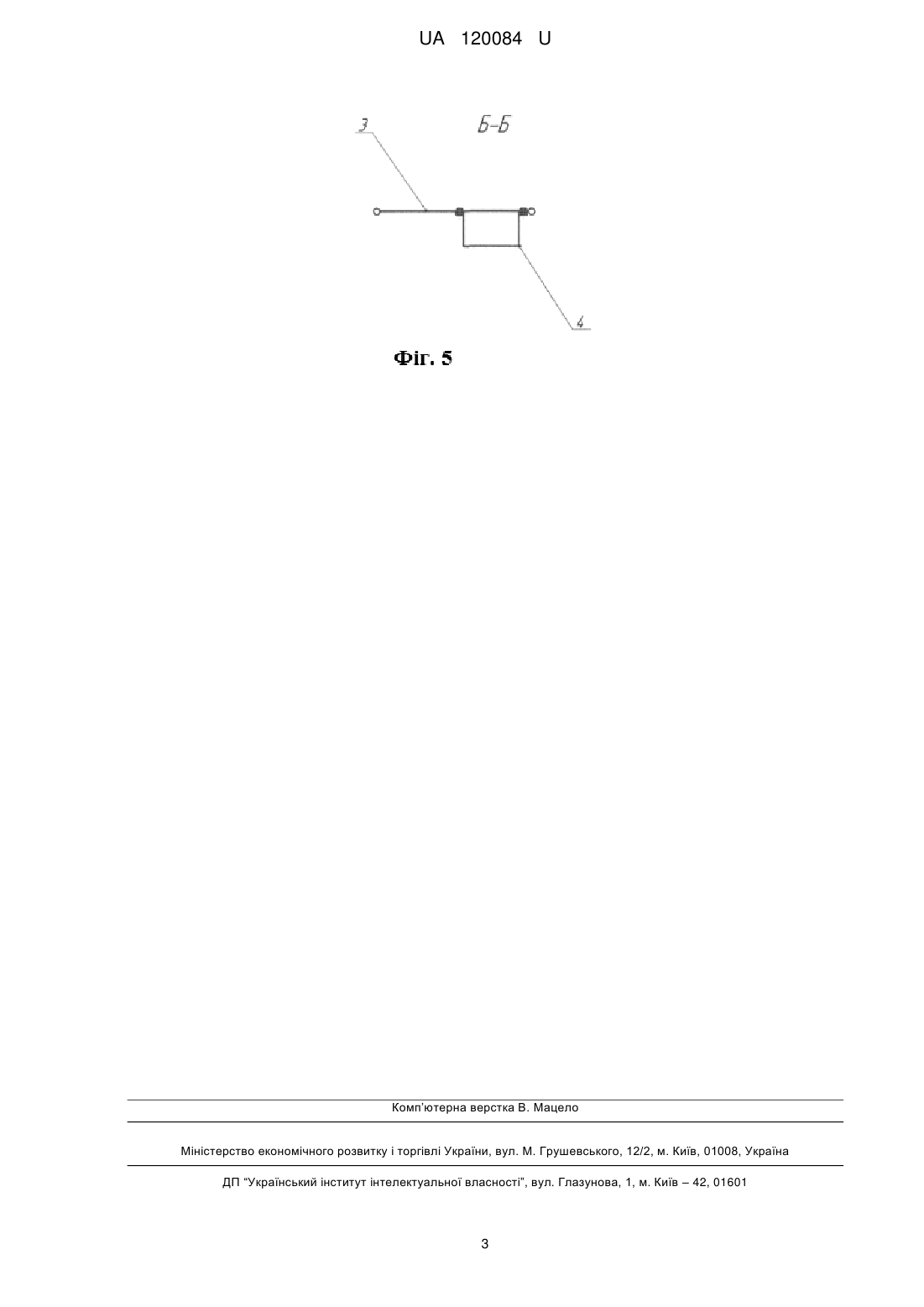

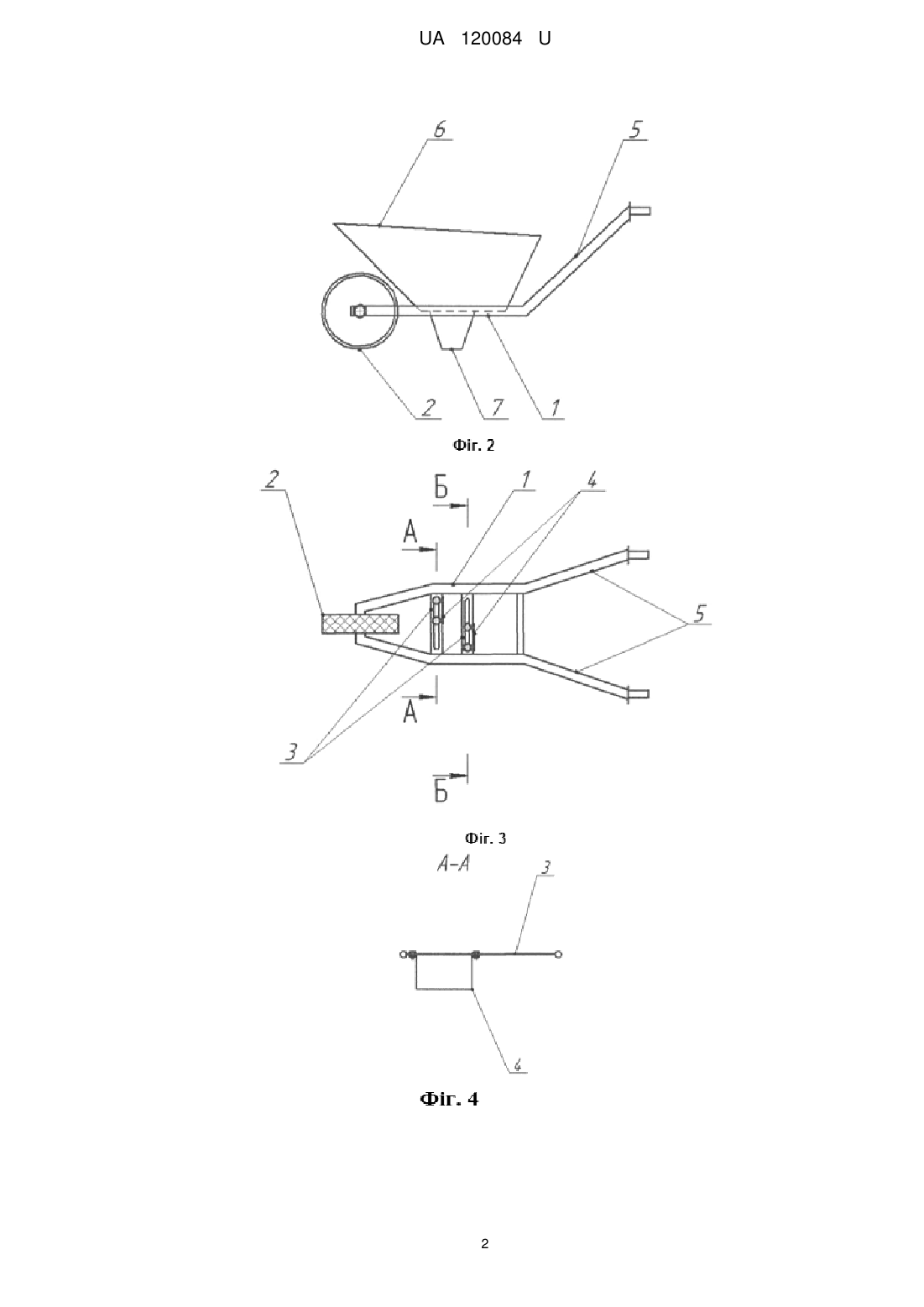

Реферат: Просапний ручний культиватор-візок складається із рами, колеса, двох ріжучих робочих органів (ножів), кріплення для ножів, двох ручок, кузова та опори. UA 120084 U (54) ПРОСАПНИЙ РУЧНИЙ КУЛЬТИВАТОР-ВІЗОК UA 120084 U UA 120084 U 5 10 15 20 25 30 Корисна модель належить до сільського господарства, а саме до пристроїв з обробки ґрунту. Відомий пристрій (патент СРСР № 1338792, МКІ А01В 1/00, опубл. 23.09.87) - ґрунтообробне сільськогосподарське знаряддя-культиватор, що містить корпус, п-подібну раму, з'єднану з розпушувачем у вигляді набору дисків. Недоліком конструкції відомого культиватора є обмеженість діапазону використання і відсутність можливості його трансформації в каркас візка для транспортування вантажів. Відомий пристрій для обробки ґрунту (патент РФ № 2029448) - плуг із ґрунтообробним інструментом, закріпленим на рамі, рух якого здійснюється за рахунок тиску на важіль, що спирається на опору із з'єднанням пластини через несучу тягу. Недоліком пристрою є його мала продуктивність, обов'язкова й малоефективна настройка на глибину розпушування залежно від характеру ґрунту, згубна, неякісна агротехніка. Найбільш подібним до заявленого рішення (прототипом) є патент "Ручне ґрунтообробне знаряддя" RU 2065674, А01В 1/06. Культиватор, що містить корпус із закріпленими на ньому обертовим розпушувачем та інструментом для обробки ґрунту. Рукоятка виконана з декількох частин, забезпечених шарнірами і механізмами фіксації, що дозволяють їй трансформуватися в каркас візка для перевезення вантажів, а корпус культиватора забезпечений механізмом фіксації, знімними осями обертових розпушувачів, інструментів для обробки ґрунту, коліс. Недоліками цього пристрою є: рукоятка виконана з декількох частин, що збільшує вірогідність поломки, неможливість транспортування сипких матеріалів, незмінна ширина захвату, яка не регулюється. Усунення цих недоліків є задачею корисної моделі. Поставлена задача вирішується у просапному ручному культиваторі-візку (див. фіг. 1-5), що складається із рами 1, колеса 2, кріплення для ножів 3, двох ріжучих робочих органів (ножів) 4, двох ручок 5, кузова 6 та опори 7. Пристосування працює наступним чином: працівник за допомогою ручок 5 бере ручний культиватор-візок (фіг. 1, 3) і направляє його на міжряддя, заглиблює робочі органи 4 на глибину 3-4 см і рухається вперед, зрізуючи бур'яни і розпушуючи ґрунт в міжрядді просапних культур. При транспортуванні сипких матеріалів встановлюється кузов 6, знімаються ріжучі робочі органи 4, а замість них встановлюється опора 7 (фіг. 2). Використання просапного ручного культиватора-візка дає можливість швидко і якісно видаляти бур'яни в міжрядді, не завдаючи шкоду іншим рослинам. Ручний культиватор-візок підвищує продуктивність праці робітників та дає можливість використовувати дане знаряддя у двох функціях, як візок і як ручний просапний культиватор. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Просапний ручний культиватор-візок, який характеризується тим, що складається із рами 1, колеса 2, двох ріжучих робочих органів (ножів) 4, кріплення для ножів 3, двох ручок 5, кузова 6 та опори 7. 1 UA 120084 U 2 UA 120084 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
