Пересувна майстерня відновлення озброєння і військової техніки

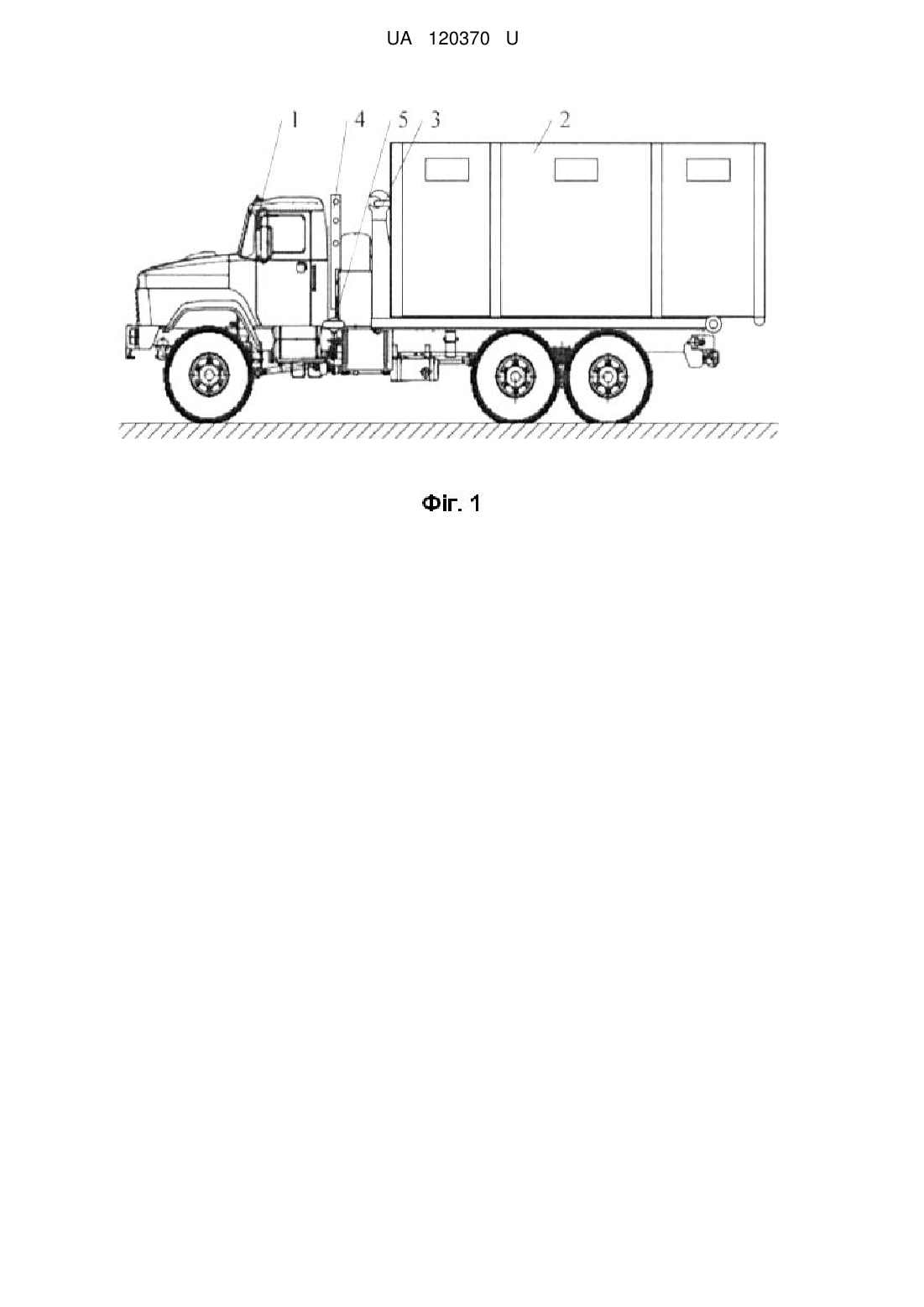

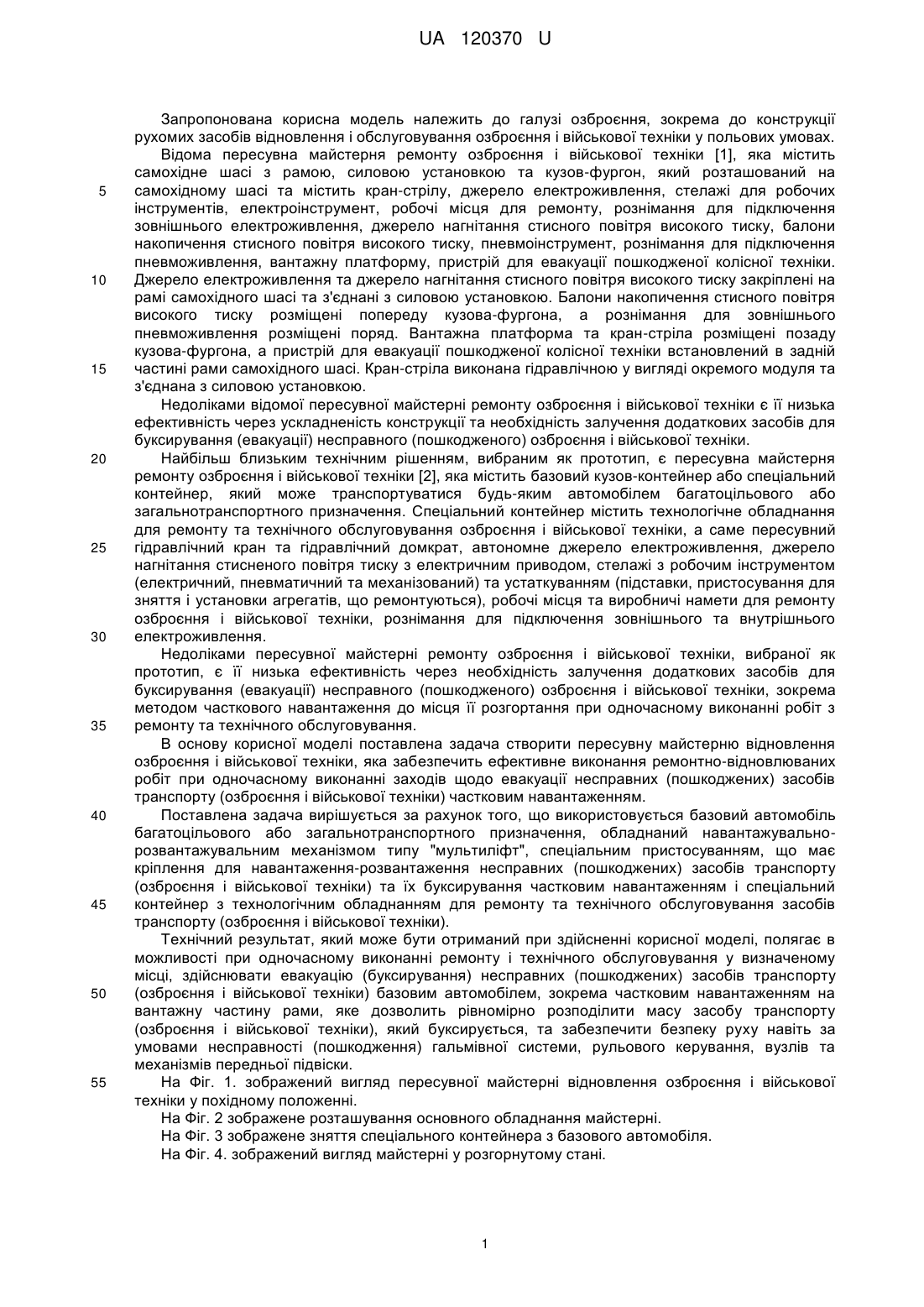

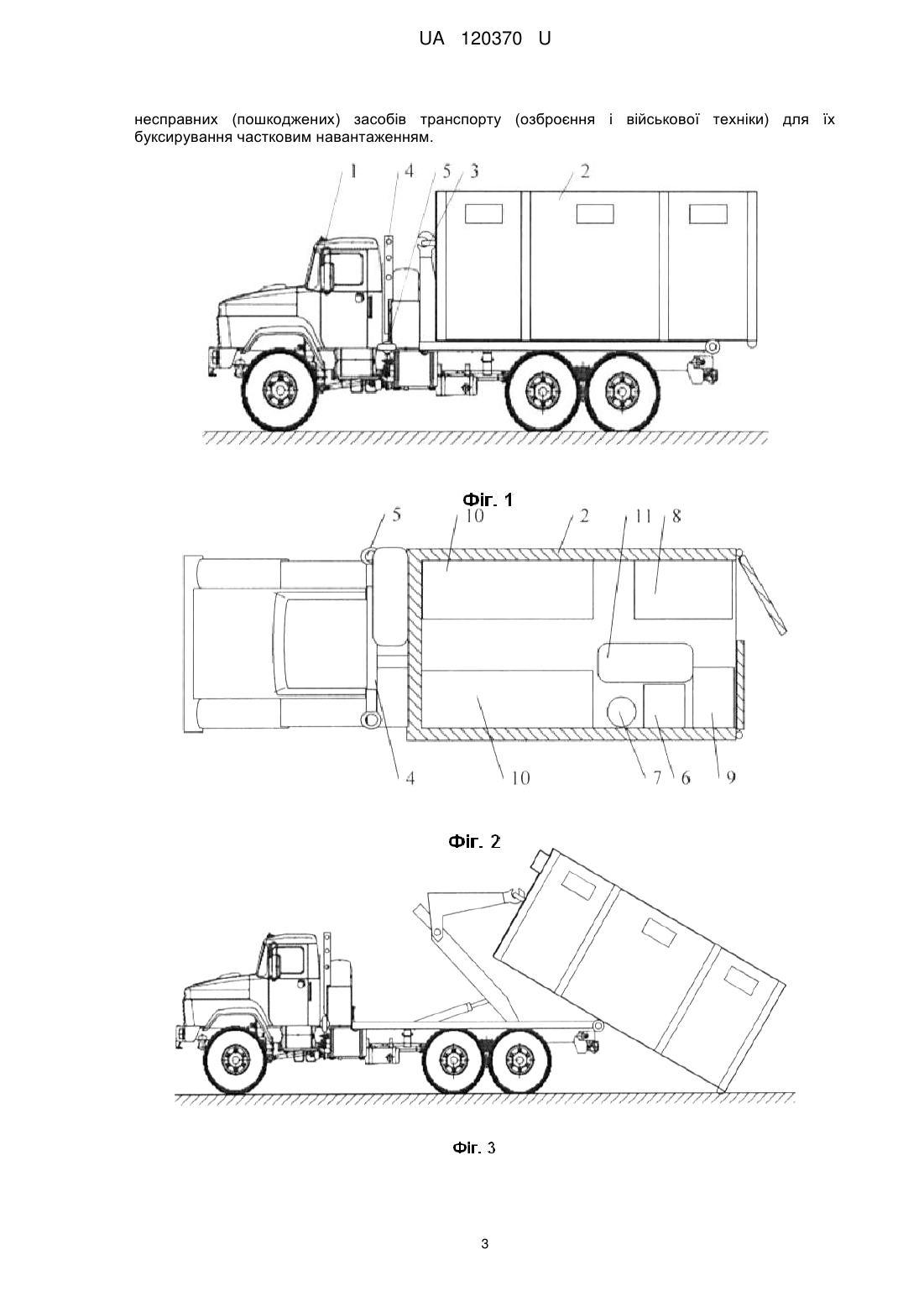

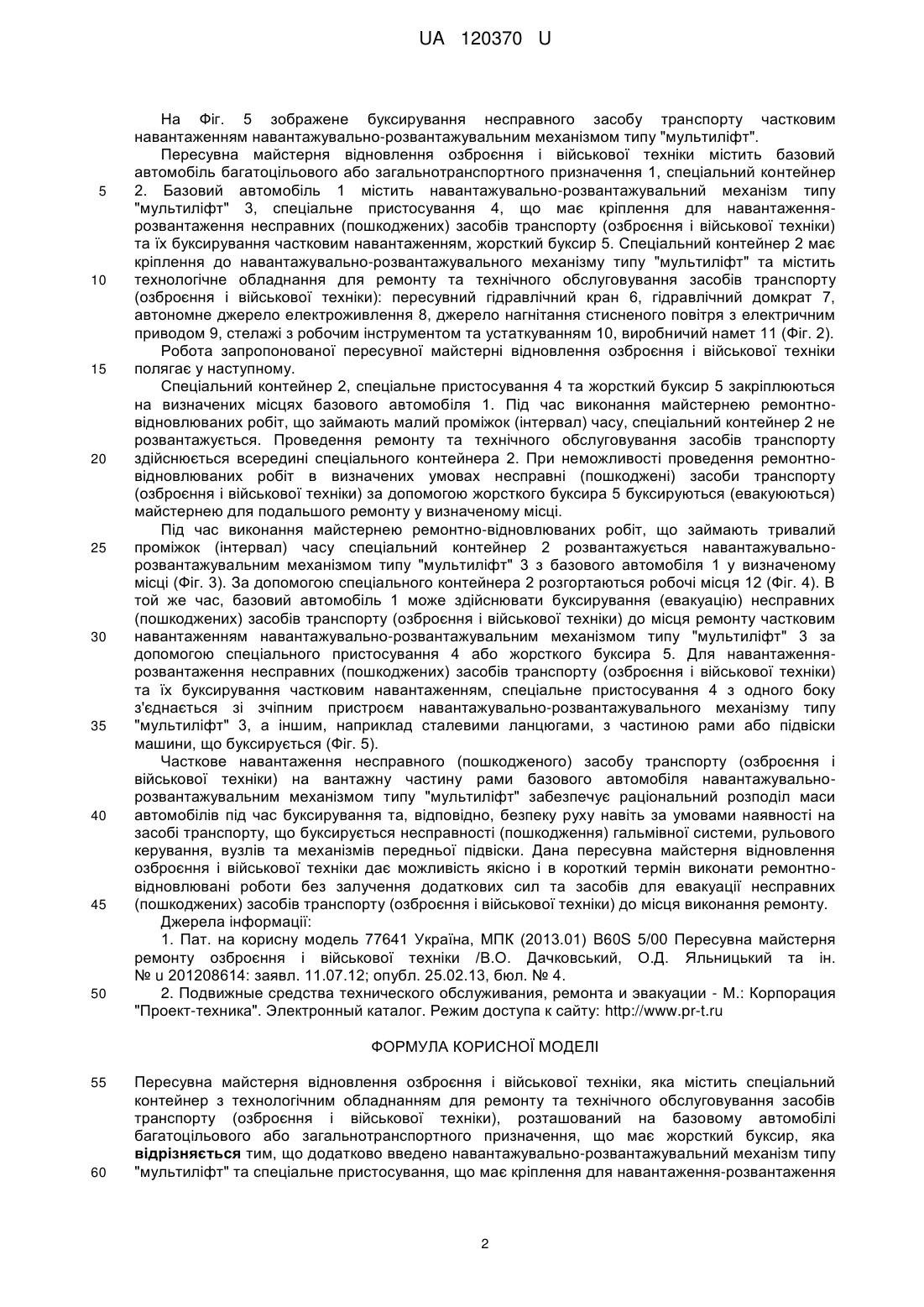

Реферат: Пересувна майстерня відновлення озброєння і військової техніки містить спеціальний контейнер з технологічним обладнання для ремонту та технічного обслуговування засобів транспорту (озброєння і військової техніки), розташований на базовому автомобілі багатоцільового або загальнотранспортного призначення, що має жорсткий буксир. Додатково введено навантажувально-розвантажувальний механізм типу "мультиліфт" та спеціальне пристосування, що має кріплення для навантаження-розвантаження несправних (пошкоджених) засобів транспорту (озброєння і військової техніки) для їх буксирування частковим навантаженням. UA 120370 U (12) UA 120370 U UA 120370 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі озброєння, зокрема до конструкції рухомих засобів відновлення і обслуговування озброєння і військової техніки у польових умовах. Відома пересувна майстерня ремонту озброєння і військової техніки [1], яка містить самохідне шасі з рамою, силовою установкою та кузов-фургон, який розташований на самохідному шасі та містить кран-стрілу, джерело електроживлення, стелажі для робочих інструментів, електроінструмент, робочі місця для ремонту, рознімання для підключення зовнішнього електроживлення, джерело нагнітання стисного повітря високого тиску, балони накопичення стисного повітря високого тиску, пневмоінструмент, рознімання для підключення пневможивлення, вантажну платформу, пристрій для евакуації пошкодженої колісної техніки. Джерело електроживлення та джерело нагнітання стисного повітря високого тиску закріплені на рамі самохідного шасі та з'єднані з силовою установкою. Балони накопичення стисного повітря високого тиску розміщені попереду кузова-фургона, а рознімання для зовнішнього пневможивлення розміщені поряд. Вантажна платформа та кран-стріла розміщені позаду кузова-фургона, а пристрій для евакуації пошкодженої колісної техніки встановлений в задній частині рами самохідного шасі. Кран-стріла виконана гідравлічною у вигляді окремого модуля та з'єднана з силовою установкою. Недоліками відомої пересувної майстерні ремонту озброєння і військової техніки є її низька ефективність через ускладненість конструкції та необхідність залучення додаткових засобів для буксирування (евакуації) несправного (пошкодженого) озброєння і військової техніки. Найбільш близьким технічним рішенням, вибраним як прототип, є пересувна майстерня ремонту озброєння і військової техніки [2], яка містить базовий кузов-контейнер або спеціальний контейнер, який може транспортуватися будь-яким автомобілем багатоцільового або загальнотранспортного призначення. Спеціальний контейнер містить технологічне обладнання для ремонту та технічного обслуговування озброєння і військової техніки, а саме пересувний гідравлічний кран та гідравлічний домкрат, автономне джерело електроживлення, джерело нагнітання стисненого повітря тиску з електричним приводом, стелажі з робочим інструментом (електричний, пневматичний та механізований) та устаткуванням (підставки, пристосування для зняття і установки агрегатів, що ремонтуються), робочі місця та виробничі намети для ремонту озброєння і військової техніки, рознімання для підключення зовнішнього та внутрішнього електроживлення. Недоліками пересувної майстерні ремонту озброєння і військової техніки, вибраної як прототип, є її низька ефективність через необхідність залучення додаткових засобів для буксирування (евакуації) несправного (пошкодженого) озброєння і військової техніки, зокрема методом часткового навантаження до місця її розгортання при одночасному виконанні робіт з ремонту та технічного обслуговування. В основу корисної моделі поставлена задача створити пересувну майстерню відновлення озброєння і військової техніки, яка забезпечить ефективне виконання ремонтно-відновлюваних робіт при одночасному виконанні заходів щодо евакуації несправних (пошкоджених) засобів транспорту (озброєння і військової техніки) частковим навантаженням. Поставлена задача вирішується за рахунок того, що використовується базовий автомобіль багатоцільового або загальнотранспортного призначення, обладнаний навантажувальнорозвантажувальним механізмом типу "мультиліфт", спеціальним пристосуванням, що має кріплення для навантаження-розвантаження несправних (пошкоджених) засобів транспорту (озброєння і військової техніки) та їх буксирування частковим навантаженням і спеціальний контейнер з технологічним обладнанням для ремонту та технічного обслуговування засобів транспорту (озброєння і військової техніки). Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає в можливості при одночасному виконанні ремонту і технічного обслуговування у визначеному місці, здійснювати евакуацію (буксирування) несправних (пошкоджених) засобів транспорту (озброєння і військової техніки) базовим автомобілем, зокрема частковим навантаженням на вантажну частину рами, яке дозволить рівномірно розподілити масу засобу транспорту (озброєння і військової техніки), який буксирується, та забезпечити безпеку руху навіть за умовами несправності (пошкодження) гальмівної системи, рульового керування, вузлів та механізмів передньої підвіски. На Фіг. 1. зображений вигляд пересувної майстерні відновлення озброєння і військової техніки у похідному положенні. На Фіг. 2 зображене розташування основного обладнання майстерні. На Фіг. 3 зображене зняття спеціального контейнера з базового автомобіля. На Фіг. 4. зображений вигляд майстерні у розгорнутому стані. 1 UA 120370 U 5 10 15 20 25 30 35 40 45 50 На Фіг. 5 зображене буксирування несправного засобу транспорту частковим навантаженням навантажувально-розвантажувальним механізмом типу "мультиліфт". Пересувна майстерня відновлення озброєння і військової техніки містить базовий автомобіль багатоцільового або загальнотранспортного призначення 1, спеціальний контейнер 2. Базовий автомобіль 1 містить навантажувально-розвантажувальний механізм типу "мультиліфт" 3, спеціальне пристосування 4, що має кріплення для навантаженнярозвантаження несправних (пошкоджених) засобів транспорту (озброєння і військової техніки) та їх буксирування частковим навантаженням, жорсткий буксир 5. Спеціальний контейнер 2 має кріплення до навантажувально-розвантажувального механізму типу "мультиліфт" та містить технологічне обладнання для ремонту та технічного обслуговування засобів транспорту (озброєння і військової техніки): пересувний гідравлічний кран 6, гідравлічний домкрат 7, автономне джерело електроживлення 8, джерело нагнітання стисненого повітря з електричним приводом 9, стелажі з робочим інструментом та устаткуванням 10, виробничий намет 11 (Фіг. 2). Робота запропонованої пересувної майстерні відновлення озброєння і військової техніки полягає у наступному. Спеціальний контейнер 2, спеціальне пристосування 4 та жорсткий буксир 5 закріплюються на визначених місцях базового автомобіля 1. Під час виконання майстернею ремонтновідновлюваних робіт, що займають малий проміжок (інтервал) часу, спеціальний контейнер 2 не розвантажується. Проведення ремонту та технічного обслуговування засобів транспорту здійснюється всередині спеціального контейнера 2. При неможливості проведення ремонтновідновлюваних робіт в визначених умовах несправні (пошкоджені) засоби транспорту (озброєння і військової техніки) за допомогою жорсткого буксира 5 буксируються (евакуюються) майстернею для подальшого ремонту у визначеному місці. Під час виконання майстернею ремонтно-відновлюваних робіт, що займають тривалий проміжок (інтервал) часу спеціальний контейнер 2 розвантажується навантажувальнорозвантажувальним механізмом типу "мультиліфт" 3 з базового автомобіля 1 у визначеному місці (Фіг. 3). За допомогою спеціального контейнера 2 розгортаються робочі місця 12 (Фіг. 4). В той же час, базовий автомобіль 1 може здійснювати буксирування (евакуацію) несправних (пошкоджених) засобів транспорту (озброєння і військової техніки) до місця ремонту частковим навантаженням навантажувально-розвантажувальним механізмом типу "мультиліфт" 3 за допомогою спеціального пристосування 4 або жорсткого буксира 5. Для навантаженнярозвантаження несправних (пошкоджених) засобів транспорту (озброєння і військової техніки) та їх буксирування частковим навантаженням, спеціальне пристосування 4 з одного боку з'єднається зі зчіпним пристроєм навантажувально-розвантажувального механізму типу "мультиліфт" 3, а іншим, наприклад сталевими ланцюгами, з частиною рами або підвіски машини, що буксирується (Фіг. 5). Часткове навантаження несправного (пошкодженого) засобу транспорту (озброєння і військової техніки) на вантажну частину рами базового автомобіля навантажувальнорозвантажувальним механізмом типу "мультиліфт" забезпечує раціональний розподіл маси автомобілів під час буксирування та, відповідно, безпеку руху навіть за умовами наявності на засобі транспорту, що буксирується несправності (пошкодження) гальмівної системи, рульового керування, вузлів та механізмів передньої підвіски. Дана пересувна майстерня відновлення озброєння і військової техніки дає можливість якісно і в короткий термін виконати ремонтновідновлювані роботи без залучення додаткових сил та засобів для евакуації несправних (пошкоджених) засобів транспорту (озброєння і військової техніки) до місця виконання ремонту. Джерела інформації: 1. Пат. на корисну модель 77641 Україна, МПК (2013.01) B60S 5/00 Пересувна майстерня ремонту озброєння і військової техніки /В.О. Дачковський, О.Д. Яльницький та ін. № u 201208614: заявл. 11.07.12; опубл. 25.02.13, бюл. № 4. 2. Подвижные средства технического обслуживания, ремонта и эвакуации - М.: Корпорация "Проект-техника". Электронный каталог. Режим доступа к сайту: http://www.pr-t.ru ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пересувна майстерня відновлення озброєння і військової техніки, яка містить спеціальний контейнер з технологічним обладнанням для ремонту та технічного обслуговування засобів транспорту (озброєння і військової техніки), розташований на базовому автомобілі багатоцільового або загальнотранспортного призначення, що має жорсткий буксир, яка відрізняється тим, що додатково введено навантажувально-розвантажувальний механізм типу "мультиліфт" та спеціальне пристосування, що має кріплення для навантаження-розвантаження 2 UA 120370 U несправних (пошкоджених) засобів транспорту (озброєння і військової техніки) для їх буксирування частковим навантаженням. 3 UA 120370 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
