Номер патенту: 12040

Опубліковано: 25.12.1996

Автор: Ліпатов Юрій Миколайович

Завантажити PDF файл.

Формула / Реферат

1. Устройство для чистки дверей коксовых печей, снабженных уплотнительной рамкой, со­держащее направляющую раму, боковые и торцо­вые каретки с рабочими органами, установленные на направляющей раме, и привод перемещения ка­ретки, отличающееся тем, что, с целью повышения надежности работы устройства, устройство до­полнительно снабжено предохранительной рам­кой, соединенными с ней опорными планками и подпружиненными рычагами, а направляющая ра­ма снабжена кронштейном с установленной на нем подпружиненной тягой, один конец которой шарнирно соединен с подпружиненным рычагом, а другой конец тяги снабжен ограничителем хода.

2. Устройство по п.1, отличающееся тем, что пре­дохранительная рамка снабжена ловителями, вза­имодействующими с уплотнительной рамкой.

3. Устройство по п.1, отличающееся тем, что под­пружиненный рычаг выполнен с пазом, взаимодей­ствующим с направляющим штырем, установленным на опорной планке.

Текст

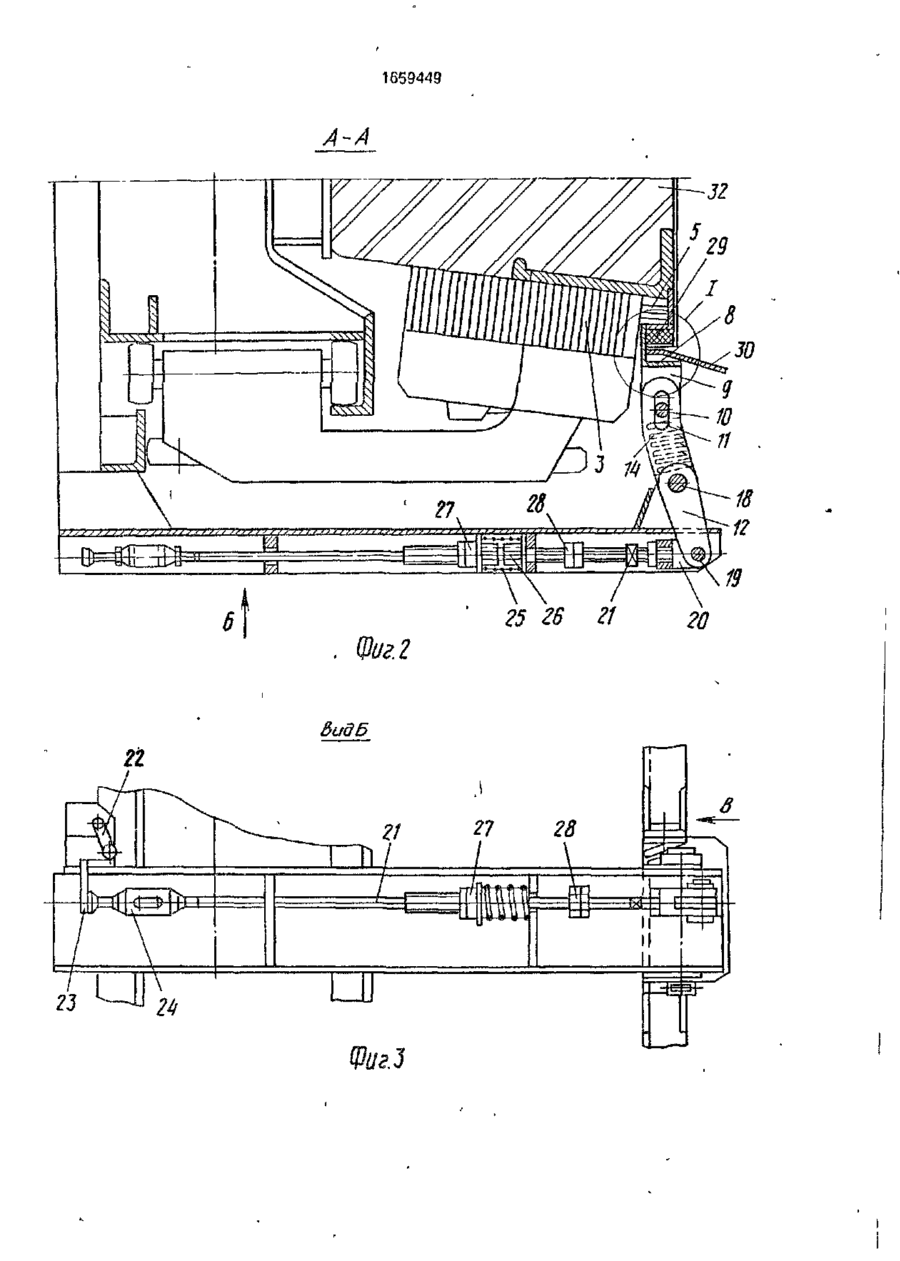

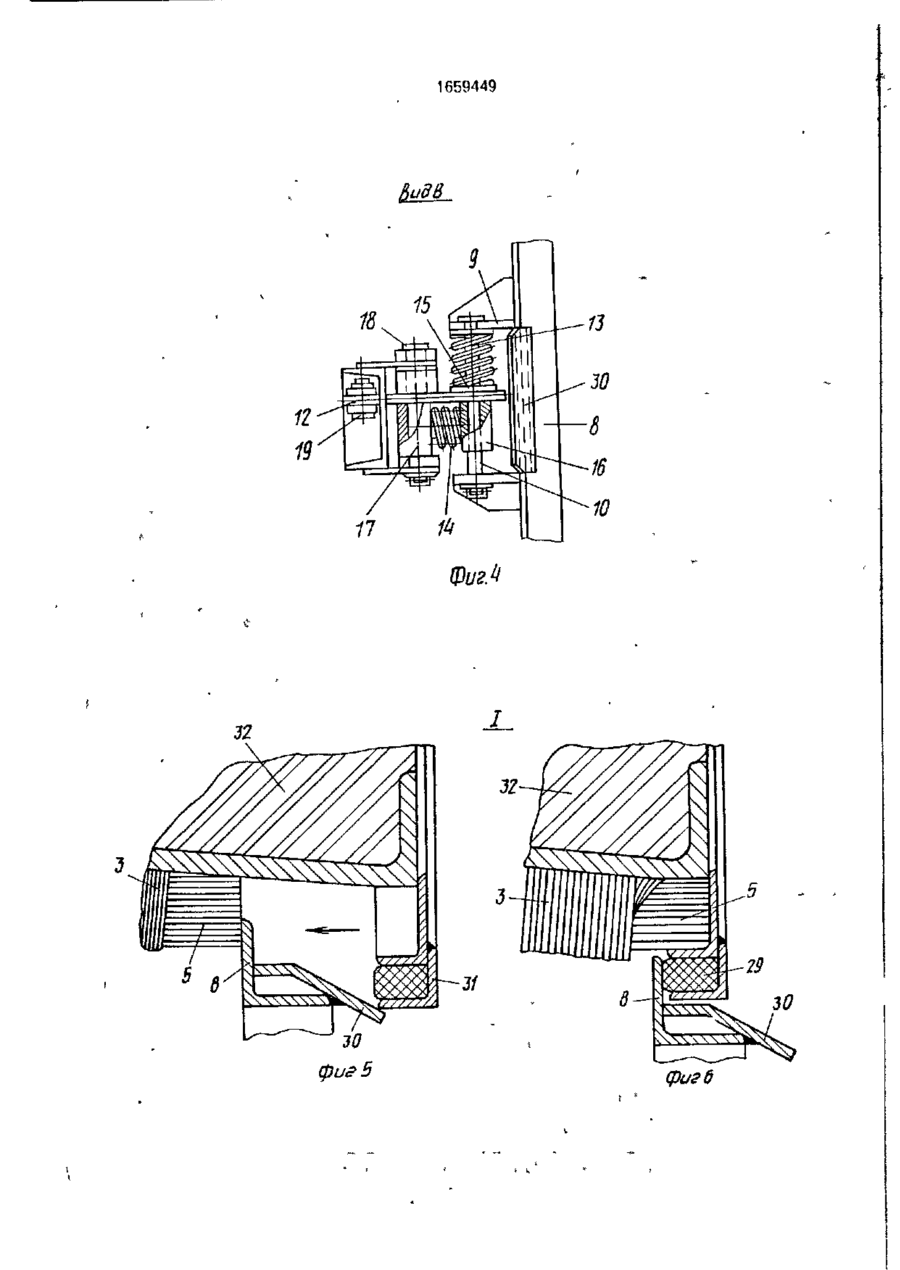

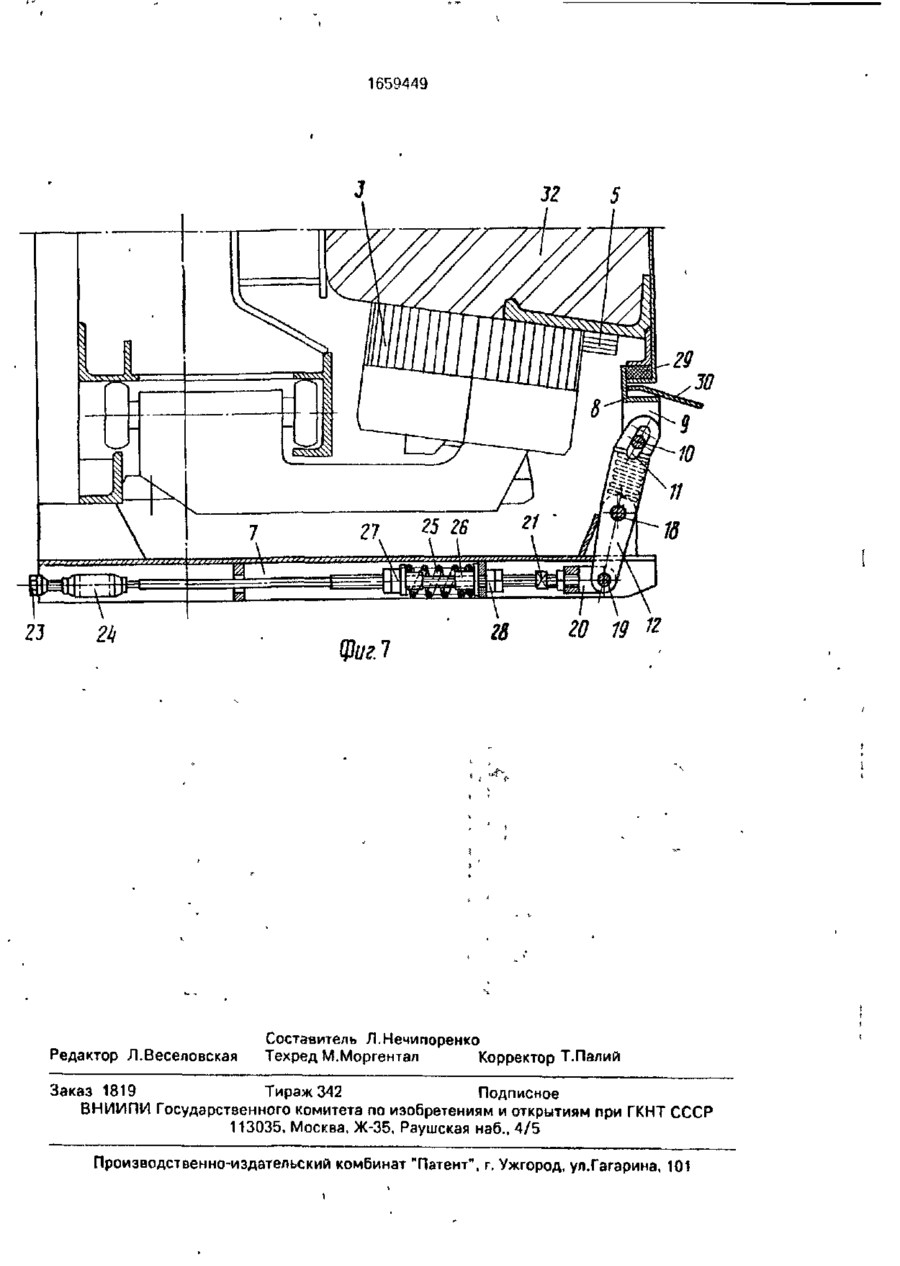

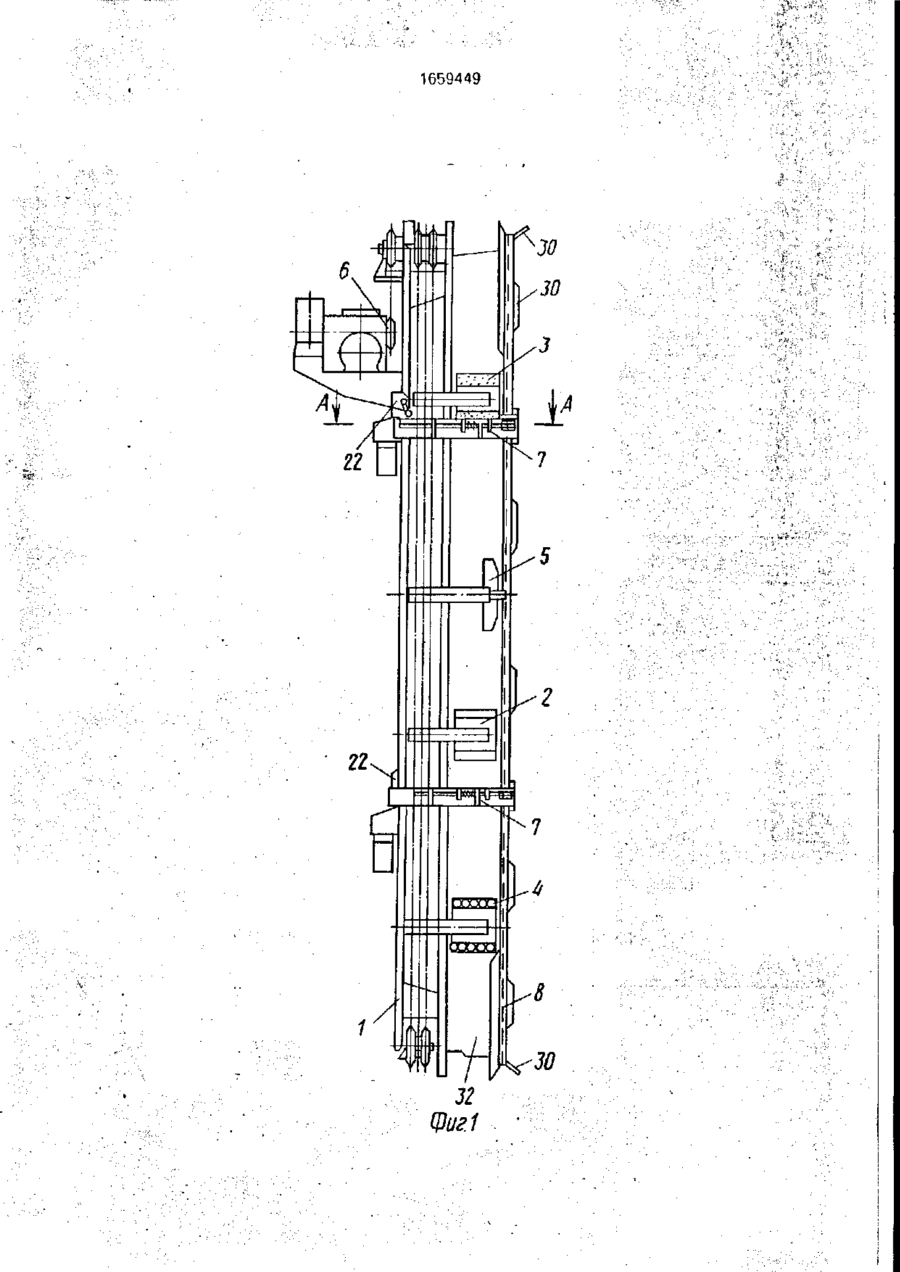

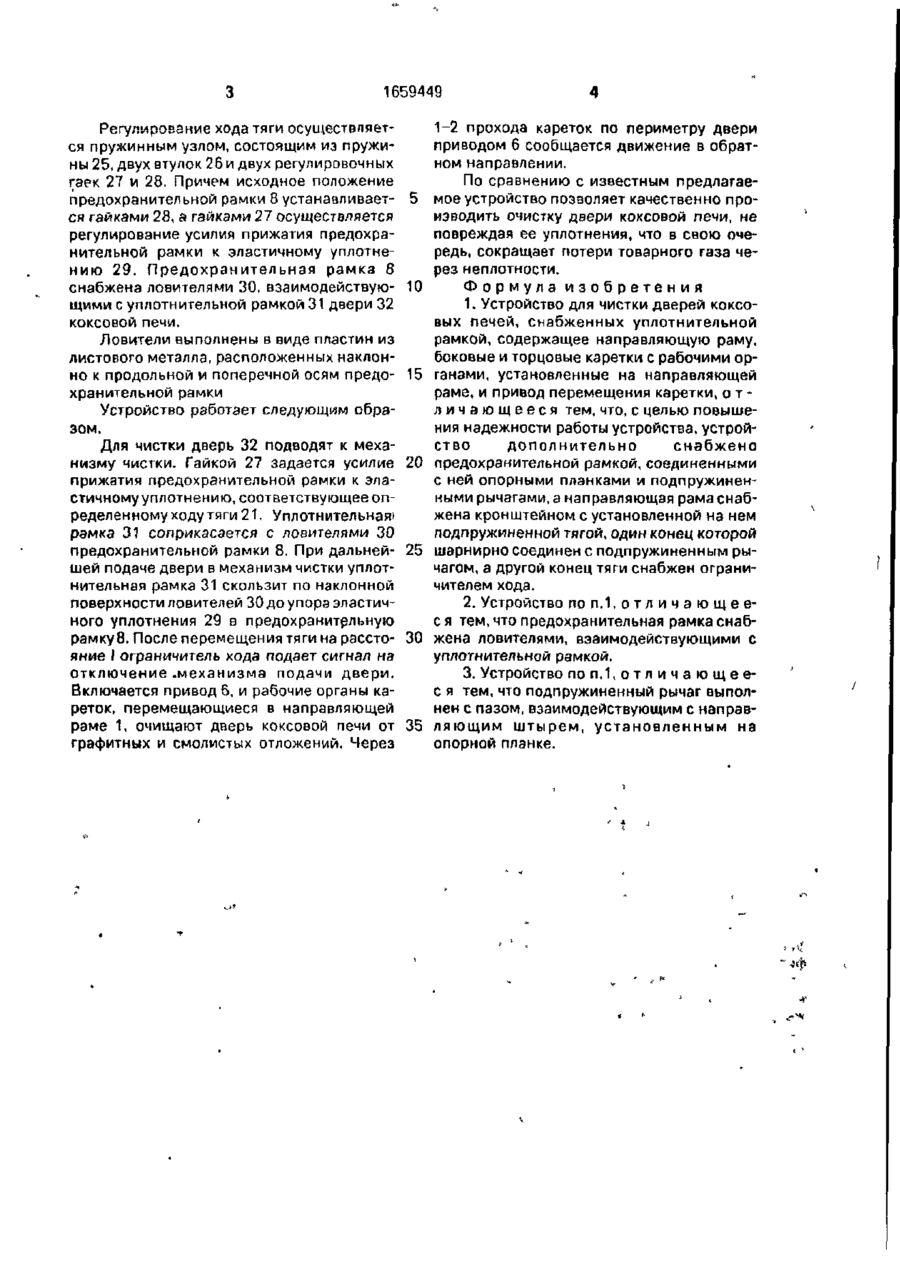

Изобретение относится к вспомогательному оборудованию коксохимического производства. Цель изобретения - повышение надежности работы устройства. Устройство содержит направляющую раму, в которой приводом перемещаются боковые и торцовые каретки с рабочими органами. На направляющей раме закреплены кронштейны. На каждом кронштейне закреплена тяга, шарнирно соединенная одним концом с подпружиненным рычагом, на втором конце которого посредством опорной планки опирается предохранительная рамка. Устройство позволяет производить качественную очистку дверей, не повреждая ее уплотнения. 2 з.п. ф-лы, 7 ил. Изобретение относится к вспомогательному оборудованию коксовых печей и может найти применение в коксохимической промышленности для чистки дверей от смолистых и графитовых отложений. Цель изобретения - повышение надежности работы устройства. На фиг. 1 изображено устройство, общий вид; на фиг.2 - разрез А-А на фиг.1; на фиг.З - вид Б на фиг.2; на фиг.4 - вид В на фиг.З; на фиг.5 - узел I на фиг.2 (момент касания уплотнительной рамки с ловителями предохранительной рамки); на фиг.б-то же, рабочее положение; на фиг.7 - положение двери коксовой печи в момент касания эластичного уплотнения предохранительной рамки. ' Устройство для чистки дверей коксовых печей содержит направляющую раму 1, на которой установлены боковые 2. 3 и 4 и торцовые 5 каретки, снабженные рабочими органами. Каретки перемещаются в направляющей раме 1 приводом 6. На направляющей раме 1 жестко закреплены кронштейны 7 для крепления предохранительной рамки 8. В месте крепления предохранительная рамка 8 снабжена опорной планкой 9 со штырем 10, входящим в лаз 11 подпружиненного рычага 12, снабженного двумя пружинами 13 и 14 и втулками 15, 16 и 17. Рычаг имеет две оси 18 и 19 вращения. Вторым концом подпружиненный рычаг шарнирно соединен с вилкой 20 подпружиненной тяги 21, установленной на кронштейне 7. Второй конец тяги снабжен ограничителем хода и выключателем 22. Выключатели устанавливаются только на двух кронштейнах по разным сторонам устройства для чистки двери коксовой печи. Ограничитель хода выполнен в виде линейки 23, установленной на тяге 21 и закрепленной с помощью стяжной гайки 24. К о ел «о 1659449 Регулирование хода тяги осуществляется пружинным узлом, состоящим из пружины 25, двух втулок 26 и двух регулировочных гаек 27 и 28. Причем исходное положение предохранительной рамки 8 устанавливается гайками 28, а гайками 27 осуществляется регулирование усилия прижатия предохранительной рамки к эластичному уплотнению 29. Предохранительная рамка 8 снабжена ловителями 30, взаимодействующими с уплотнительной рамкой 31 двери 32 коксовой печи. Ловители выполнены в виде пластин из листового металла, расположенных наклонно к продольной и поперечной осям предохранительной рамки Устройство работает следующим образом. Для чистки дверь 32 подводят к механизму чистки. Гайкой 27 задается усилие прижатия предохранительной рамки к эластичномууплотнению, соответствующее определенному ходу тяги 21. Уплотнительнаяі рамка 31 соприкасается с ловителями 30 предохранительной рамки 8. При дальнейшей подаче двери в механизм чистки уплотнительная рамка 31 скользит по наклонной поверхности ловителей 30 до упора эластичного уплотнения 29 в предохранительную рамку8. После перемещения тяги на расстояние I ограничитель хода подает сигнал на отключение .механизма подачи двери. Включается привод 6, и рабочие органы кареток, перемещающиеся в направляющей раме 1, очищают дверь коксовой печи от графитных и смолистых отложений. Через 5 10 15 20 25 30 35 1-2 прохода кареток по периметру двери приводом 6 сообщается движение в обратном направлении. По сравнению с известным предлагаемое устройство позволяет качественно производить очистку двери коксовой печи, не повреждая ее уплотнения, что в свою очередь, сокращает потери товарного газа через неплотности. Формула изобретения 1. Устройство для чистки дверей коксовых печей, снабженных уплотнительной рамкой, содержащее направляющую раму, боковые и торцовые каретки с рабочими органами, установленные на направляющей раме, и привод перемещения каретки, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы устройства, устройство дополнительно снабжено предохранительной рамкой, соединенными с ней опорными планками и подпружиненными рычагами, а направляющая рама снабжена кронштейном с установленной на нем подпружиненной тягой, один конец которой шэрнирно соединен с подпружиненным рычагом, а другой конец тяги снабжен ограничителем хода. 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что предохранительная рамка снабжена ловителями, взаимодействующими с уплотнительной рамкой. 3. Устройство п о п . 1 , о т л и ч а ю щ е е с я тем, что подпружиненный рычаг выполнен с пазом, взаимодействующим с направляющим штырем, установленным на опорной планке. 1659449 1659449 4-А зг ЗидБ 23 1659449 9 18 П ФигМ зо фиг б 1659449 23 фигЛ Редактор Л.Веселовская 28 Z0 19 Составитель Л.Нечипоренко Техред М.Моргентал Корректор Т.Палий Заказ 1819 Тираж 342 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Device for cleaning doors of coke stove

Автори англійською

Lipatov Yurii Mykolaiovych

Назва патенту російською

Устройство для чистки дверей коксовых печей

Автори російською

Липатов Юрий Николаевич

МПК / Мітки

МПК: C10B 43/00

Мітки: чистки, печей, дверей, пристрій, коксових
