Механізм для чистки колін стояків коксових печей

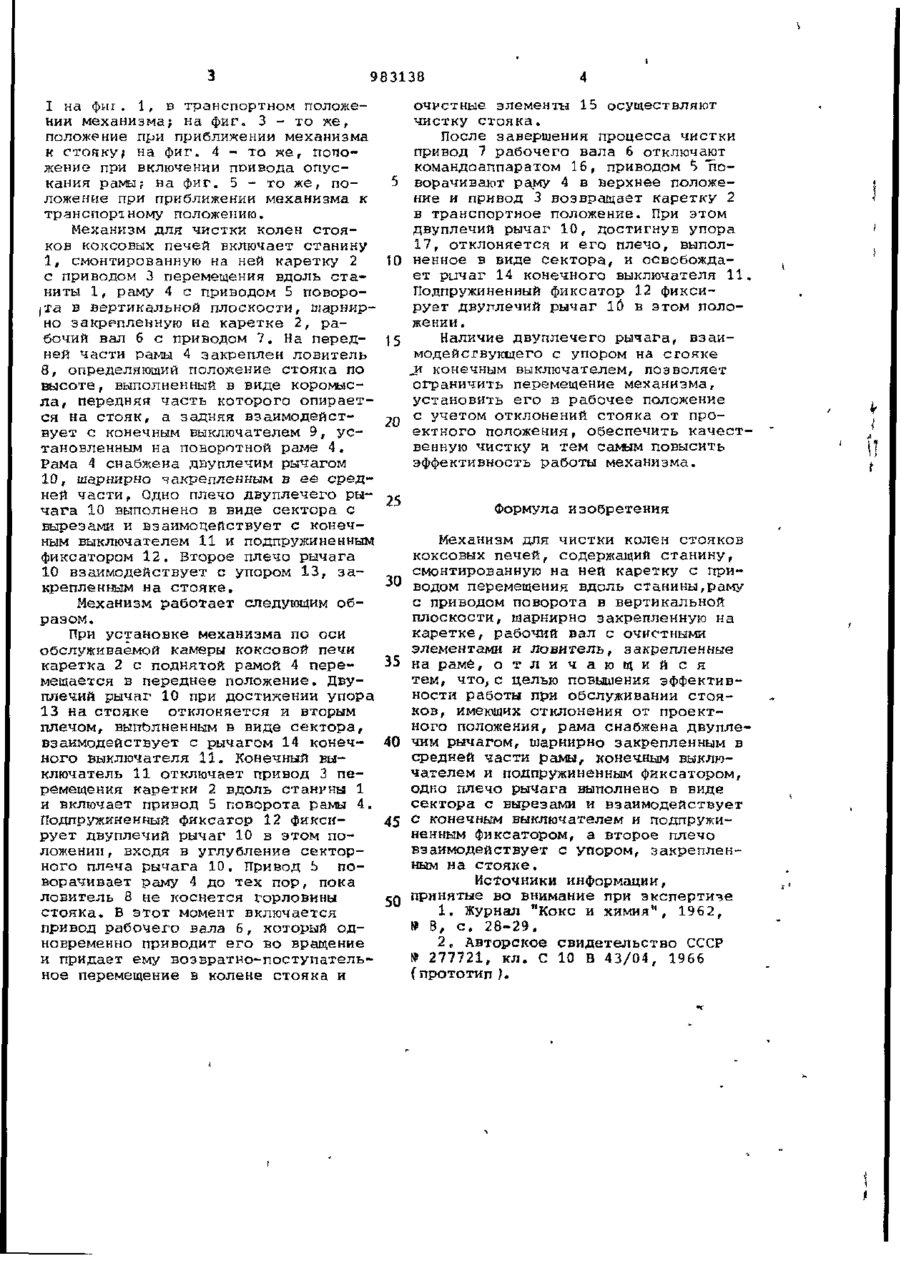

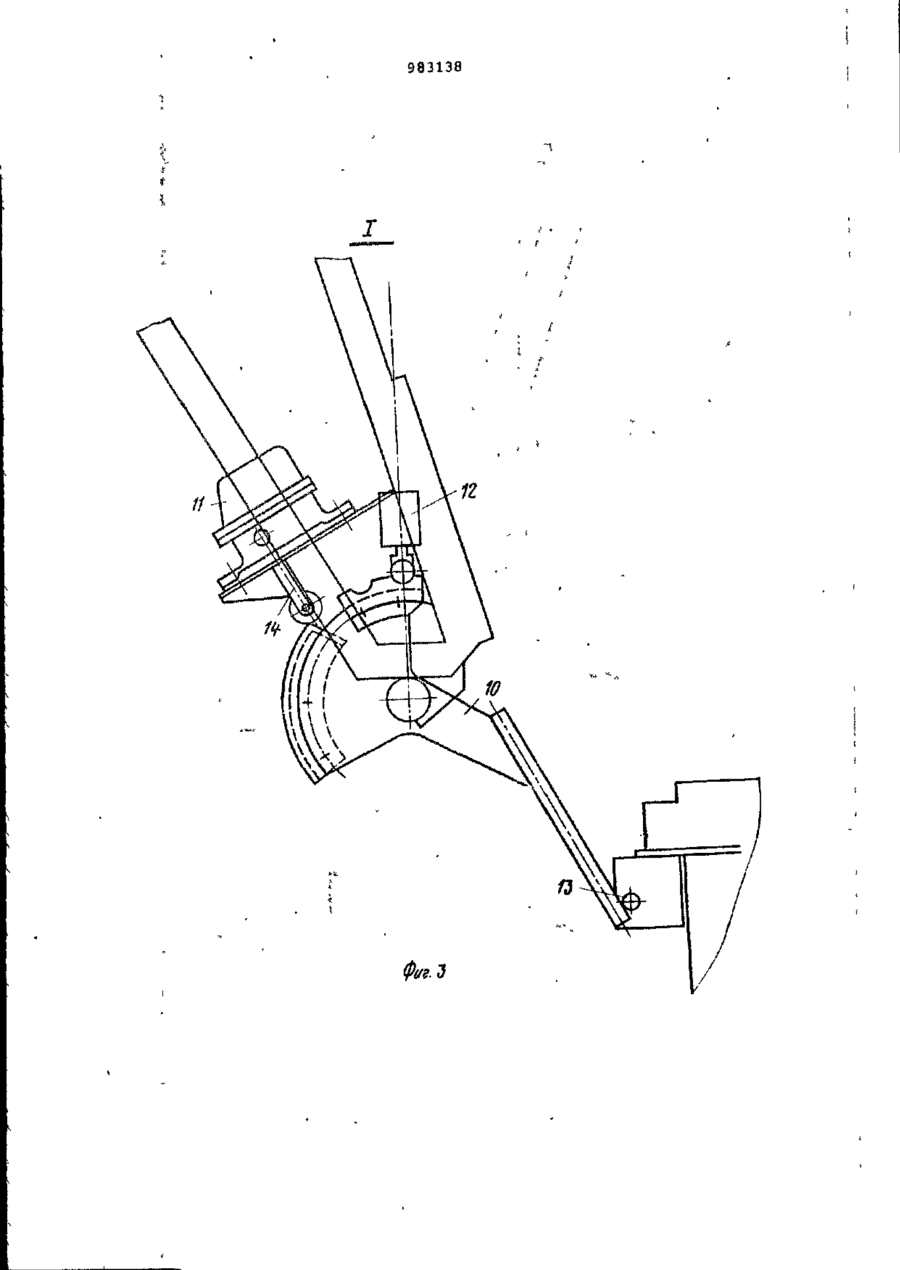

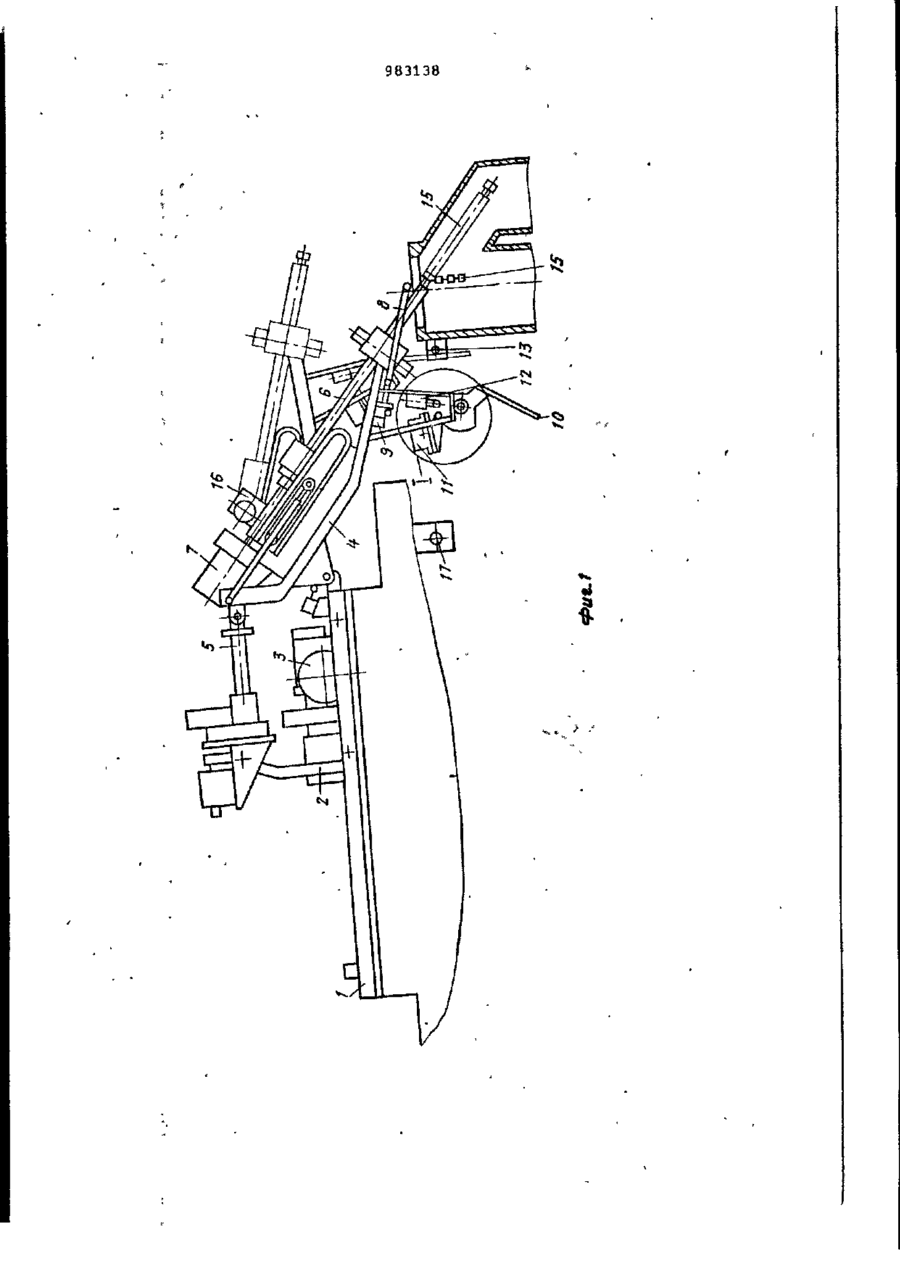

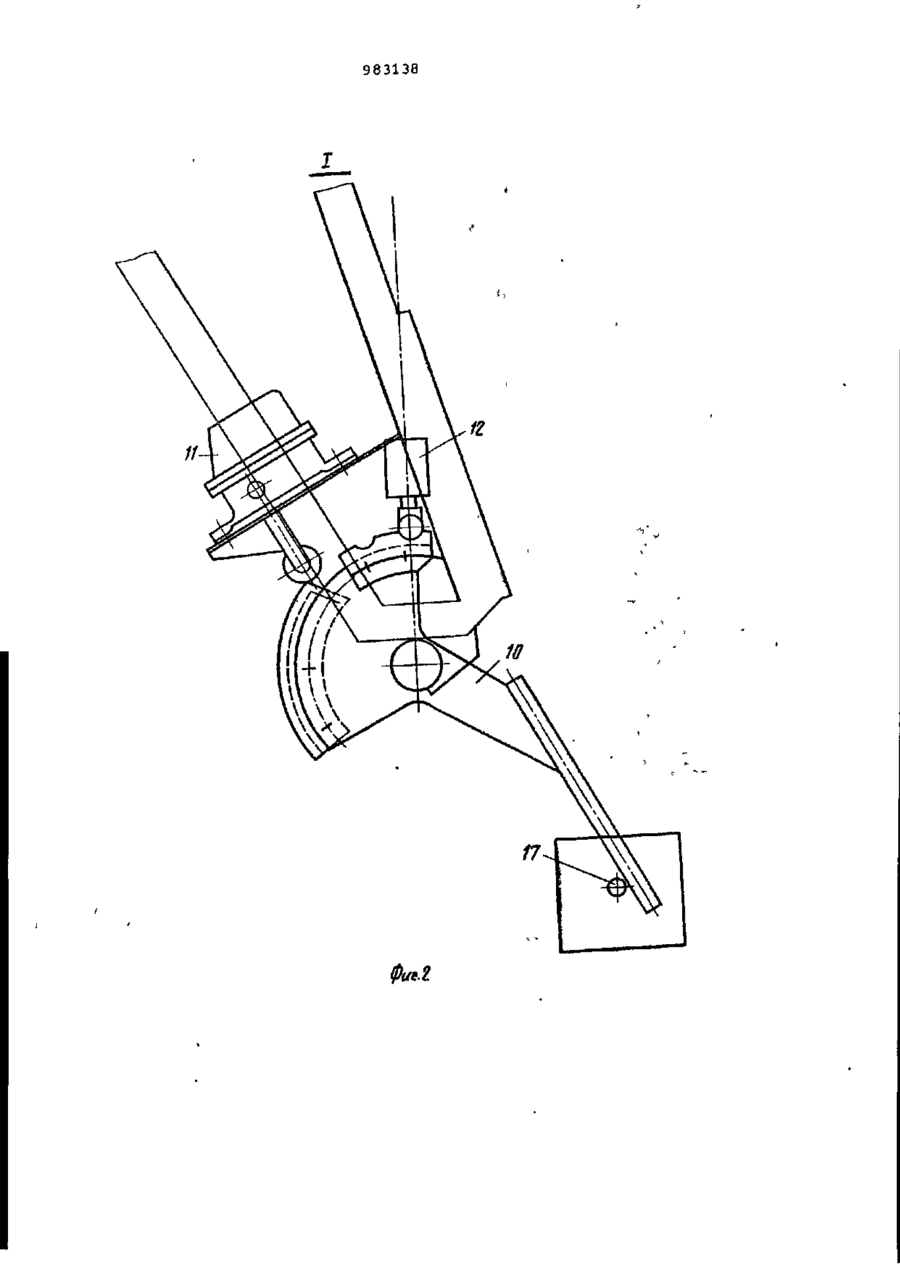

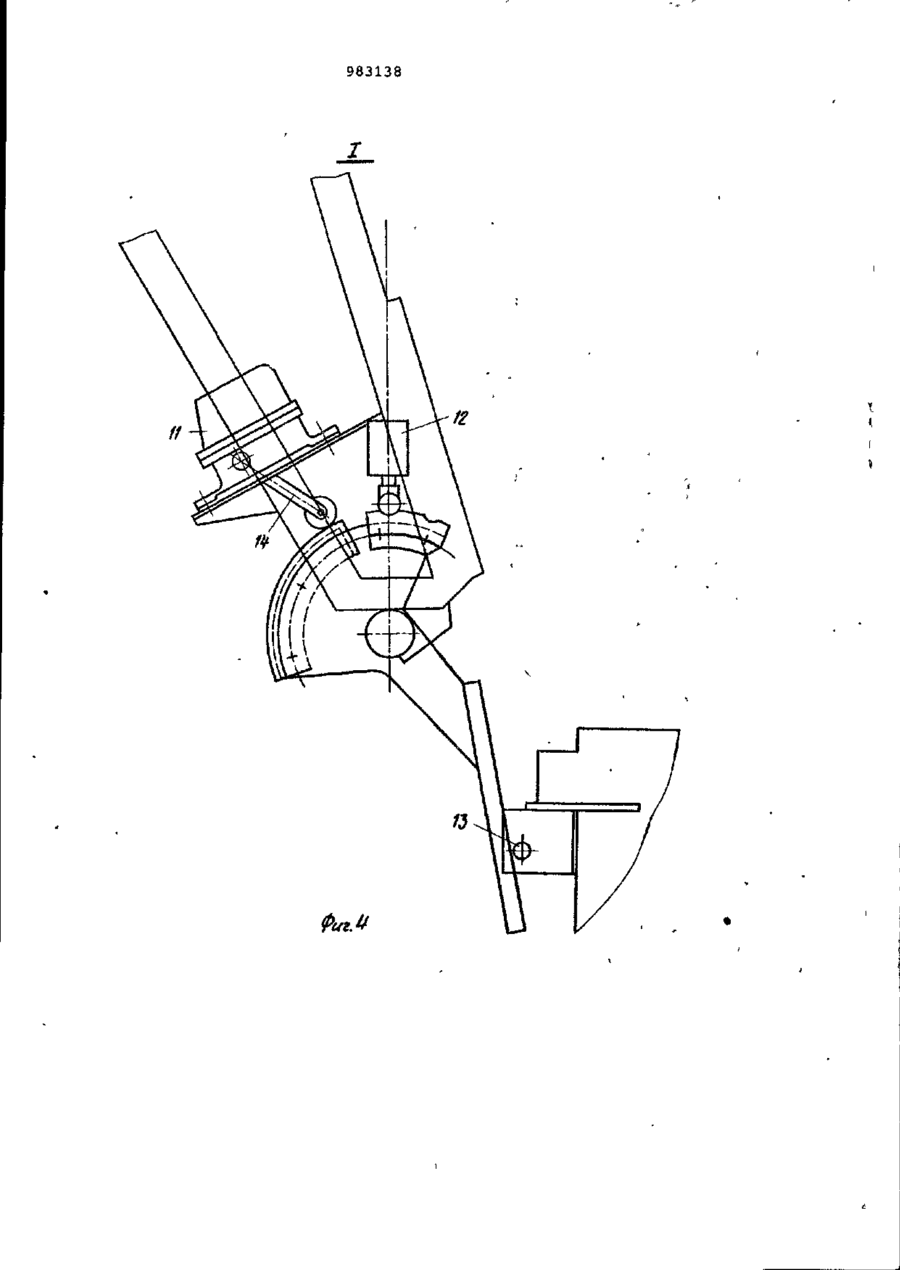

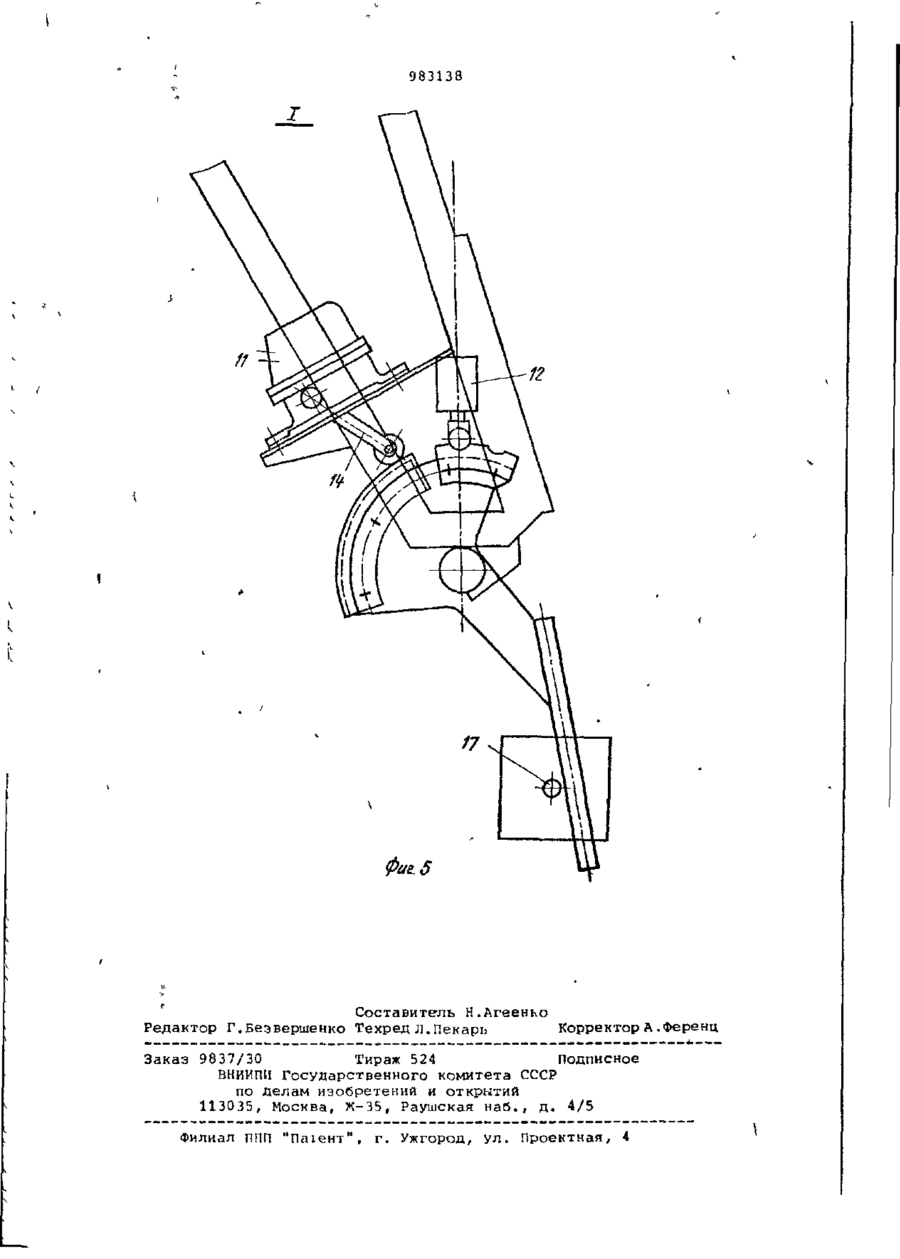

Союз Советских Социалистических Республик 38 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22)3аявлено 0 3 . 0 4 . 8 1 (21) 3320064/23-26 (51)М.Кл.3 С 10 В 4 Ї/06 с присоединением заявки № Государственный комитет СССР по делам изобретений и открытий (23) Приоритет Опубликовано 23.12.82.Бюллетень №47 ( 5 3 ] УДК 6 6 2 . 7 4 1 (088.8) Дата опубликования описания 2 3 . 1 2 . 8 2 (72) Авторы изобретения (71) Заявитель Г.И.Березин и В.М.Давыденко Государственное конструкторское бюро коксохимического машиностроения "Гипрококс" 54) МЕХАНИЗМ ДЛЯ ЧИСТКИ КОЛЕН СТОЯКОВ КОКСОВЫХ ПЕЧЕЙ Изобретение относится к коксохимической промышленности, а именно к механизмам для чистки колеи стояков коксовых печей. Известен механизм для чистки колен стояков коксовых печей, пключающий станину(Смонтированную на ней каретку с приводом перемещения вдоль станины, раму с приводом поворота в вертикальной плоек юги, шарнирно закрепленную на каретке, рабочий вал с очистным элементом [1 ]. Недостатком этого механизма является невозможность обслуживания стояков, имеющих отклонения от проектного положения. Известен также механизм для чистки колен стояков коксовых печєй, включающий станину, смонтированную на ней каретку с приводом перемещения вдоль станины, раму с приводом поворота в вертикальной плоскости, шарнирно закрепленную на каретке, рабочий вал с очистными элементами и ловитель, закреппсиные на рапе. Механизм позволяет производить очистку стояков, имеющих отклонения от проектного положения по вертикали Г2]. Однако он не позволяет обслуживать с гонки, имеющие отклонения в^оль печи, что снижает эффективность работы механизма. Urль изобретения - повышение эфі; ЛМІ-ШІОСТИ работы при обслуживании ^толков, имеющих отклонения от проРКГНОГО положения. Поставленная цель достигаемся 10 тем, что в механизме для чистки колен стояков коксовых печей,включающем станину, смонтированную на ней каретку с приводом перемещения вдоль станины, раму с приводом пово15 рота в вертикальной плоскости, шарнирно закрепленную На к а р е т к е , р а бочий вал с очистными элементами и ловитель, закрепленные на раме, рама снабжена двуплечим рычагом, 20 шарнирно закрепленным в средней части, конечным выключателем, и подпружиненным фиксатором, одно плечо рычага выполнено в виде сектора с вырезами и взаимодействует с конеч25 ным выключателем и подпружиненным Фиксатором, а второе пл^чо взаимодействует с упором, закрепленным на с т о я к е . 30 На Фиг, 1 изобретен механизм для чистки стояков; на фиг, 2 ~ узел 983138 І на фиі. 1, в транспортном положении механизма; на фиг. 3 - то же, положение при приближении механизма к стопку; на фиг. 4 - то же, положение при включении поивода опускания рамы; на фиг. 5 - то же, положение при приближении механизма к транспоріному положению. Механизм для чистки колен стояков коксовых печей включает станину 1, смонтированную на ней каретку 2 с приводом 3 перемещения вдоль станиты 1, раму 4 с приводом 5 поворот а в вертикальной плоскости, шарнирно закрепленную на каретке 2, рабочий вал 6 с приводом 7. На передней части рамы 4 закреплен ловитель 8, определяющий положение стояка по высоте, выполненный в виде коромысла, передняя часть которого опирается на стояк, а задняя взаимодействует с конечным выключателем 9, установленным на поворотной раме 4. Рама 4 снабжена двуплечим рычагом 10, шарнирно закрепленным в ее средней части, Одно плечо двуплечего рычага 10 выполнено в виде сектора с вырезами и взаимоцєйствуєт с конечным выключателем 11 и подпружиненным фиксатором 12. Второе плечо рычага 10 взаимодействует с упором 13, закрепленным на стояке. Механизм работает следующим образом. При установке механизма по оси обслуживаемой камеры коксовой печи каретка 2 с поднятой рамой 4 перемещается в переднее положение. Двуплечий рычаг 10 при достижении упора 13 на стояке отклоняется и вторым плечом, выпЬлненным в виде сектора, взаимодействует с рычагом 14 конечного выключателя 11. Конечный выключатель 11 отключает привод 3 перемещения каретки 2 вдоль станины 1 и включает привод 5 поворота рамы 4. Подпружиненный фиксатор 12 фиксирует двуплечий рычаг 10 в этом положении, входя в углубление секторного плеча рычага 10. Привод Ь поворачивает раму 4 до тех пор, пока ловитель 8 не коснется горловины стояка. В этот момент включается привод рабочего вала 6, который одновременно приводит его во вращение и придает ему возвратно-поступательное перемещение в колене стояка и очистные элементы 15 осуществляют чистку стояка. После завершения процесса чистки привод 7 рабочего вала 6 отключают командоаппаратом 16, приводом ^ поворачивают раму 4 в верхнее положение и привод 3 возвращает каретку 2 в транспортное положение. При этом двуплечий рычаг 10, достигнув упора 17, отклоняется и его плечо, выпол10 ненное в виде сектора, и освобождает ричаг 14 конечного выключателя 11 Подпружиненный фиксатор 12 фиксирует двуплечий рычаг 10 в этом положении . Наличие двуплечего рычага, взаи15 модействующего с упором на сгояке _и конечным выключателем, позволяет ограничить перемещение механизма, установить его в рабочее положение с учетом отклонений стояка от про20 ектного положения, обеспечить качественную чистку и тем самым повысить эффективность работы механизма. 25 Формула изобретения Механизм для чистки К О Л Й Н 30 35 40 4S СТОЯКОВ коксовых печей, содержащий станину, смонтированную на ней каретку с приводом перемещения вдоль станины,раму с приводом поворота в вертикальной плоскости, шарнирно закрепленную на каретке, рабочий вал с очистными элементами и ловитель, закрепленные на раме, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности работы при обслуживании стояков, имеющих отклонения от проектного положения, рама снабжена двуплечим рычагом, шарнирно закрепленным в средней части рамы, конечным выключателем и подпружиненным фиксатором, одно плечо рычага выполнено в виде сектора с вырезами и взаимодействует С конечным выключателем и подпружиненным фиксатором, а второе плечо взаимодействует с упором, закрепленным на стояке. Источники информации, принятые во внимание при экспертизе 50 1. Журнал "Кокс и химия", 196 2, № 8, с. 28-29. 2„ Авторское свидетельство СССР № 277721, кл. С 10 В 43/04, 1966 (прототип }. 983138 983138 фиеі 983138 Фаг.д 983138 ton. и 983138 12 Составитель Н.Агееньо Редактор Г.Безвєршенко Техред л. Пекарь Корректор А .Ференц —___—____..___..__......___»—___—»———————————^—«.— Заказ 9837/30 Тираж 524 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Рауиіская наб., д. 4/5 Филиал ППП " П П І Є Н Т " , г. Ужгород, ул. Проектная, 4
