Пристрій для замірювання та регулювання навантаження пружинних вузлів обладнання коксових батарей

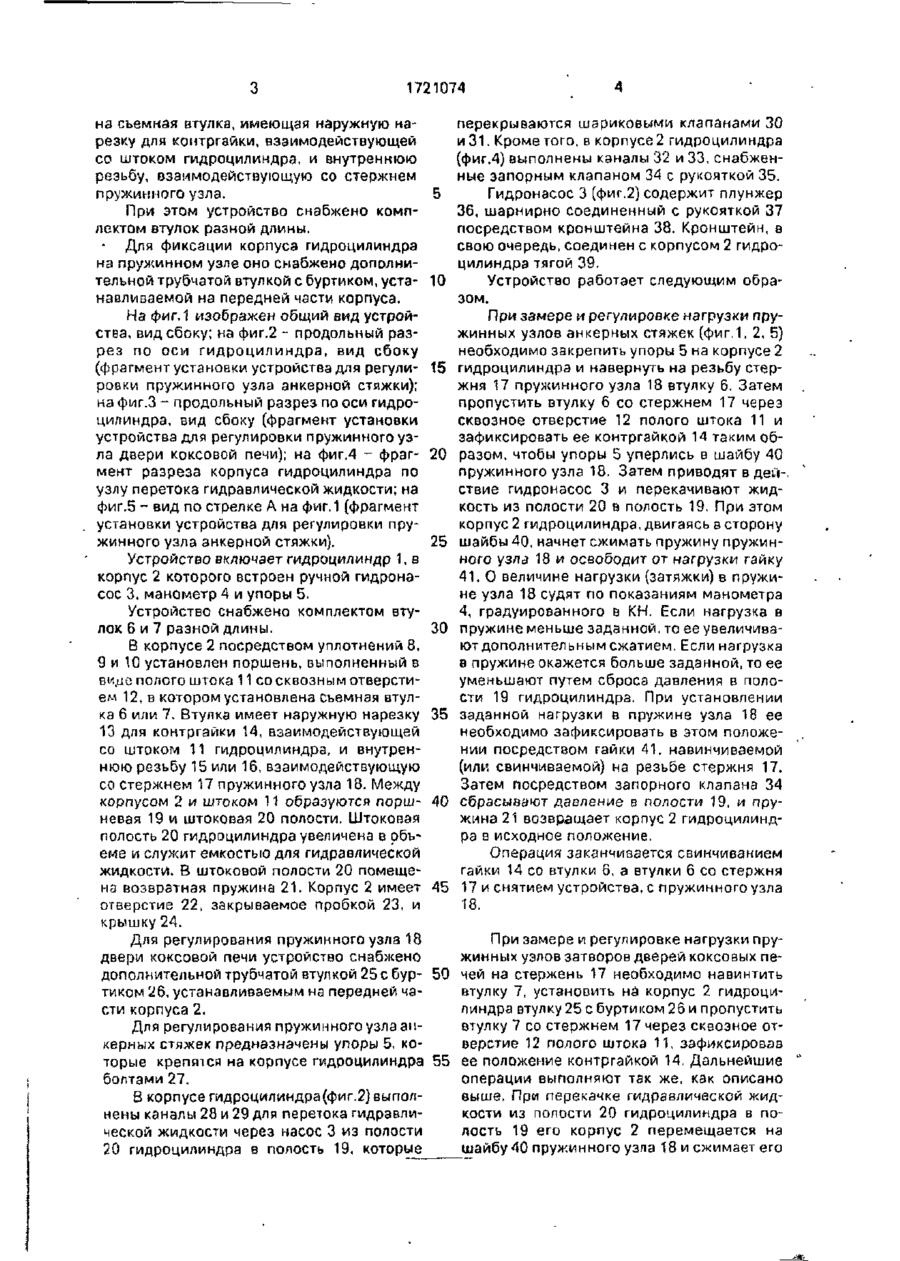

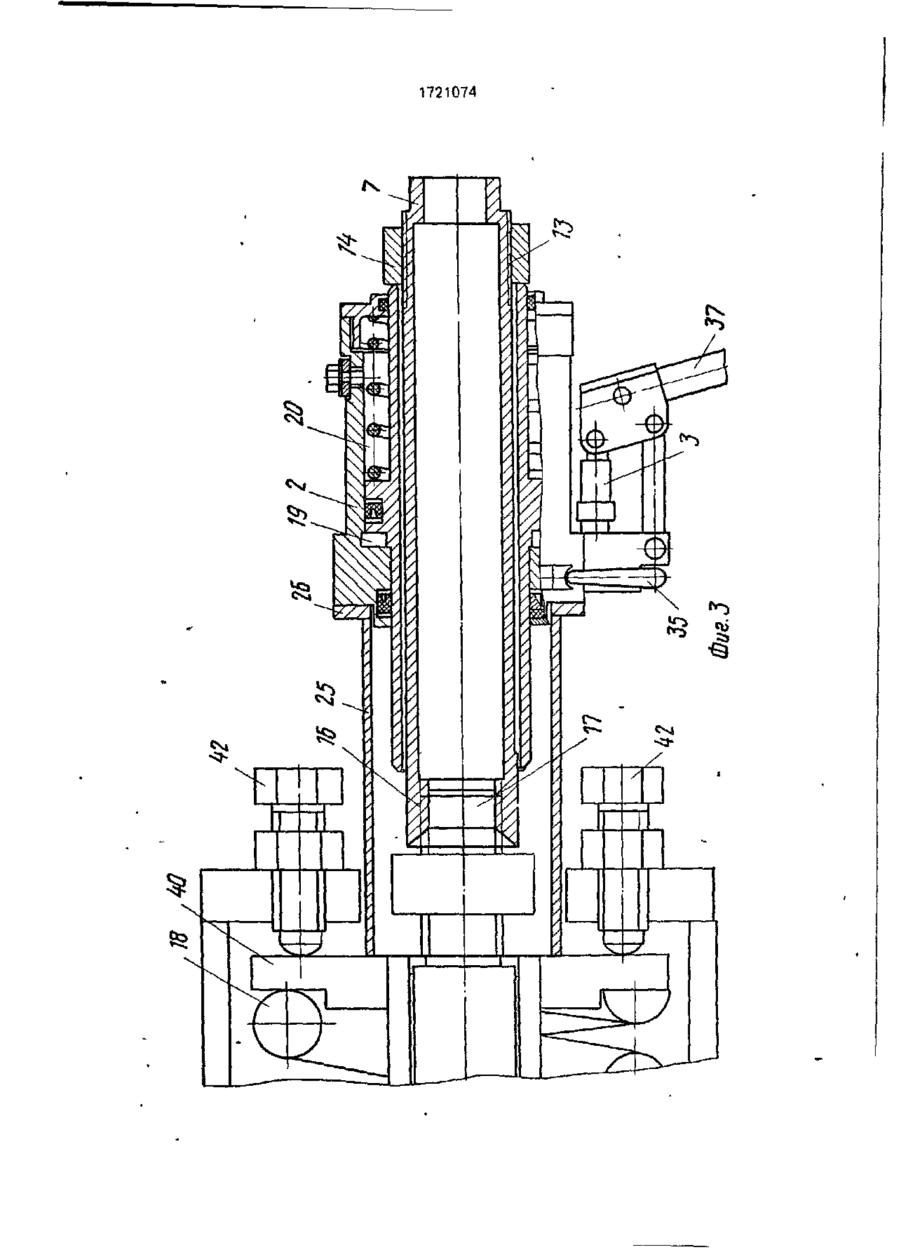

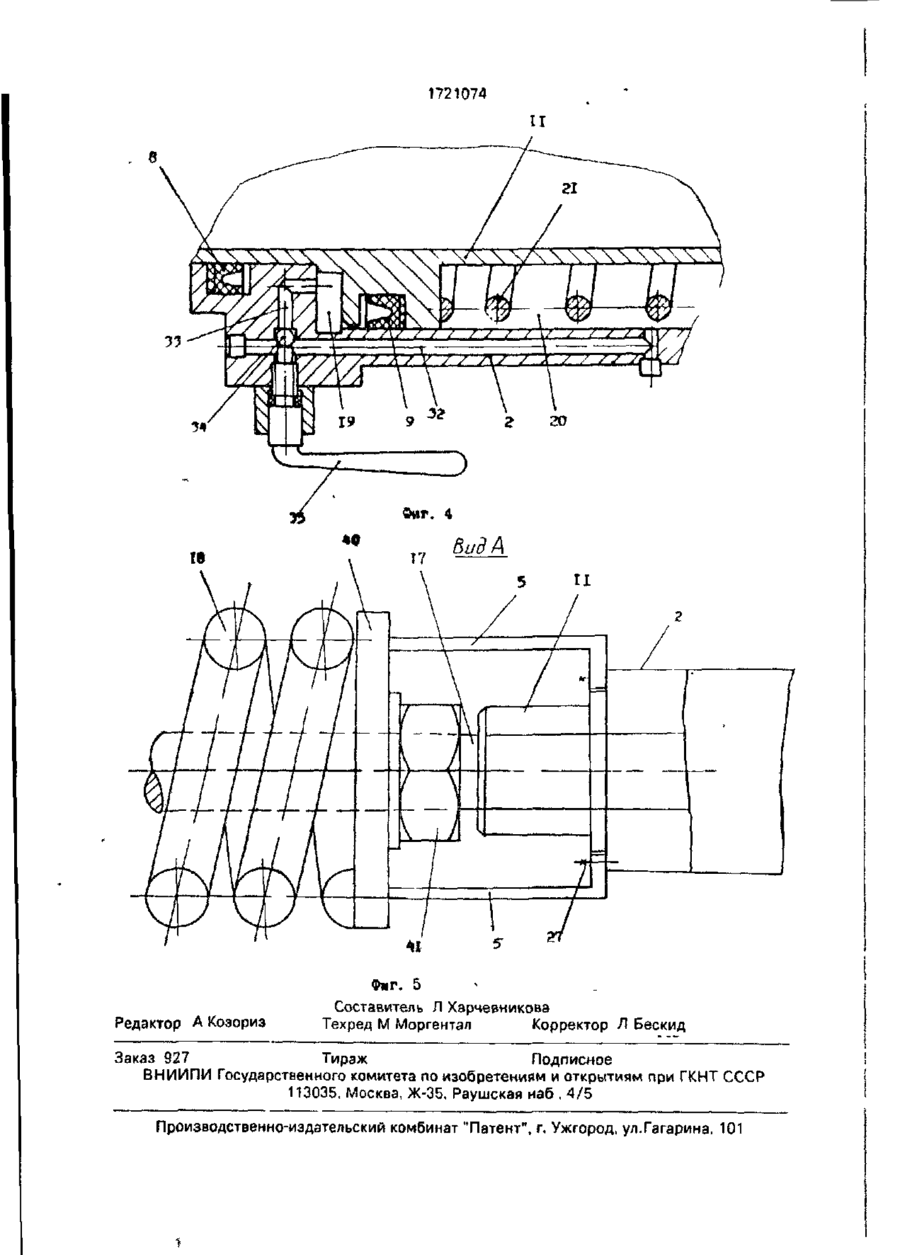

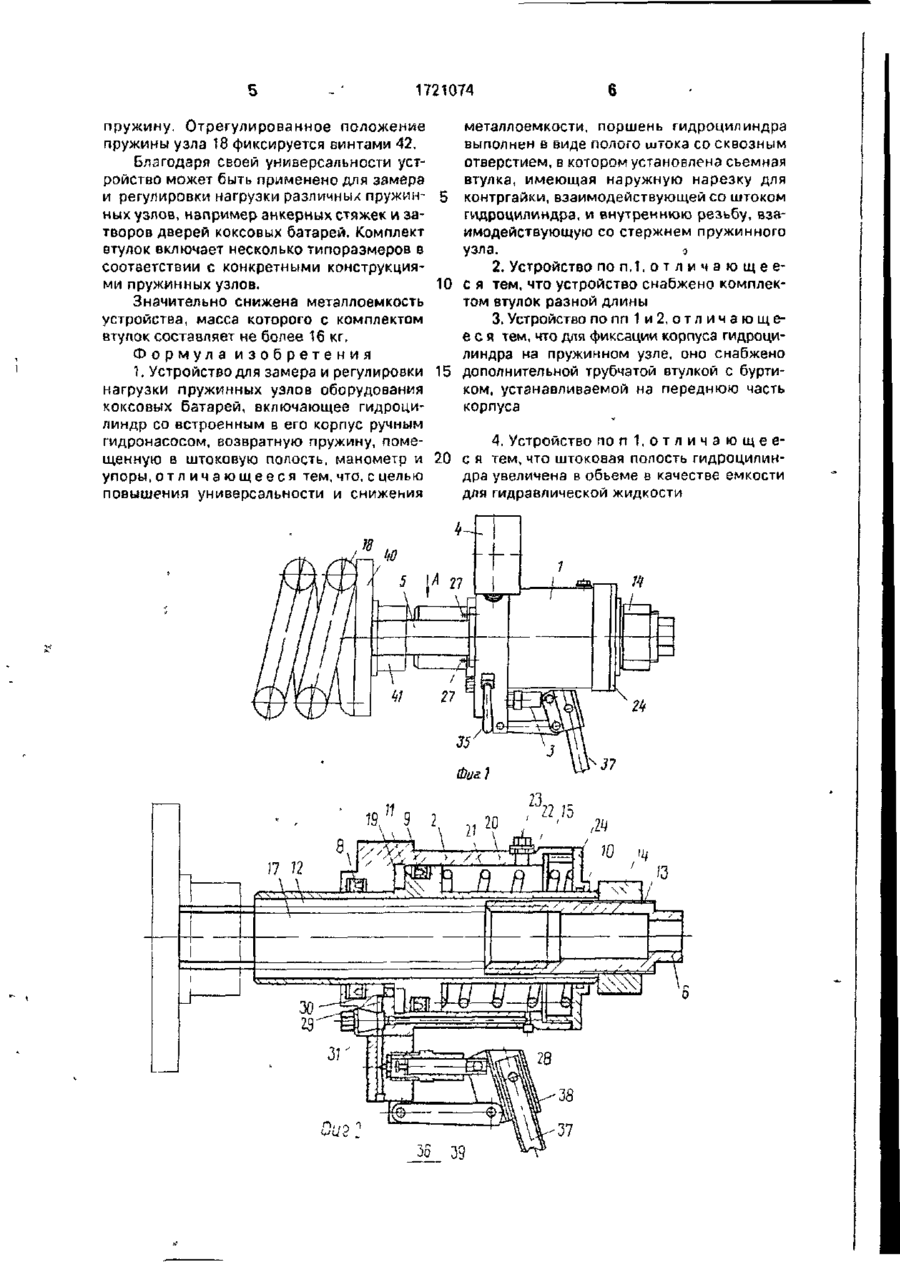

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (И) iLJ0_B45/00.F 15BI 3/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 {21)4707929/26 (22)19.06.89 '* (46)23.03.92 Бюл. № 11 (71) Государственное конструкторское бюро коксохимического машиностроения (72) А.П.Сулименко и Н.И Прохода (53)543.053(088.8) (56) Чертеж К Б Гипрококса № 361042 СБ, ин. № 1049650, 15.08 89. (54)УСТРОЙСТВО ДЛЯ ЗАМЕРА И РЕГУЛИРОВКИ НАГРУЗКИ ПРУЖИННЫХ УЗЛОВ ОБОРУДОВАНИЯ КОКСОВЫХ БАТАРЕЙ (57) Изобретение относится к коксохимической промышленности, а именно к устройствам для замера и регулировки нагрузки пружинных узлов поперечных анкерных стяжек коксовых батарей и ригельных затворов дверей коксовых печей Цель изобретения - повышение универсальности и снижение металлоемкости. Устройство со держит силовой гидроцилиндр, манометр 2, встроенный в корпус гидроцилиндра насос 3.Гидроцилиндр состоит из корпуса 4 и поршня-штока 5, поршень гидроцилиндра выполнен в виде полого штока со сквозным отверстием, концы которого свободно пропущены через крышки корпуса. Между поршнем-штоком 5 и корпусом гидроцилиндра А образуются полости 14 и 15 Полость 15 имеет увеличенный объем и выполняет роль резервуара для гидравлической жидкости. Устройство снабжено комплектом съемных етулок. Две из них 23 и 24 имеют наружную резьбу для контргайки и внутреннюю резьбу для взаимосвязи с анкерной стяжкой и винтом 29 пружинного'затвора двери коксовой печи. Для регулирования пружин анкерных стяжек предназначены съемные упоры 31, которые крепятся на корпусе 4 гидроцилиндра болтами. 3 з,п ф-лы. 5 ил. Изобретение относится к коксохимической промышленности, е частности к конструктивным элементам оборудования, например к устройствам для замера и регулировки нагрузки пружинных узлов поперечных анкерных стяжек коксовых батарей и ригельных затворов дверей коксовых печей Недостаток известного устройства состоит в низкой универсальности в связи с использованием его только для одного типоразмера пружинных узлов коксовых печей \л высокой металлоемкости за счет больших габаритов и массы Цель изобретения - повышение универсальности и снижение металлоемкости устройства Поставленная цель достигается в устройстве для замера и регулировки нагрузки пружинных узлов коксовых батарей, включающем гидроцилиндр со встроенным в его корпус ручным гидронасосом, возвратную пружину, помещенную в штоковую полость, манометр и упоры, тем, что поршень гидроцилиндра выполнен в виде полого штока со сквозным отверстием, в котором установле Известно устройство для замера и регулировка нагрузки пружин анкерных стяжек, содержащее гидроцилиндр со встроенным в его корпус ручным гидронасосом, тоаверсу, выполненную эа одно целое с корпусом гидроцилиндра, шток, возвратную пружину, помещенную в штоковую полость, и манометр. Шток имеет глухое осевое отверстие, в которое вставляется установочный винт. її* * •и f і С ю 1721074 на съемная втулка, имеющая наружную нарезку для контргайки, взаимодействующей со штоком гидроцилиндра, и внутреннюю резьбу, взаимодействующую со стержнем пружинного узла. 5 При этом устройство снабжено комплектом втулок разной длины. - Для фиксации корпуса гидроцилиндра на пружинном узле оно снабжено дополнительной трубчатой втулкой с буртиком, уста- 10 нааливаемой на передней части корпуса. На фиг.? изображен общий вид устройства, вид сбоку; на фиг.2 - продольный разрез по оси гидроцилиндра, вид сбоку (фрагмент установки устройства для регули- 15 ровки пружинного узла анкерной стяжки); на фиг.З - продольный разрез по оси гидроцилиндра, вид сбоку (фрагмент установки устройства для регулировки пружинного узла двери коксовой печи); на фиг.4 - фраг- 20 мент разреза корпуса гидроцилиндра по узлу перетока гидравлической жидкости; на фиг.5 - вид по стрелке А на фиг. 1 (фрагмент установки устройства для регулировки пружинного узла анкерной стяжки). 25 Устройство включает гидроцилиндр 1, в корпус 2 которого встроен ручной гидронасос 3, манометр 4 и упоры 5. Устройство снабжено комплектом втулок 6 и 7 разной длины. 30 В корпусе 2 посредством уплотнений 8, 9 и 10 установлен поршень, выполненный в виде полого штока 11 со сквозным отверстием 12, в котором установлена съемная втулка 6 или 7, Втулка имеет наружную нарезку 35 13 для контргайки 14, взаимодействующей со штоком 11 гидроцплиндра, и внутреннюю резьбу 15 или 16, взаимодействующую со стержнем 17 пружинного узла 18. Между корпусом 2 и штоком 11 образуются порш- 40 невая 19 и штоковая 20 полости. Штоковая полость 20 гидроцилиндра увеличена в объеме и служит емкостью для гидравлической жидкости. В штокоаой полости 20 помещена возвратная пружина 21. Корпус 2 имеет 45 отверстие 22, закрываемое пробкой 23, и крышку 24. Для регулирования пружинного узла 18 двери коксовой печи устройство снабжено дополнительной трубчатой втулкой 25 с бур- 50 тиком 26, устанавливаемым на передней части корпуса 2. Для регулирования пружинного узла анкерных стяжек предназначены упоры 5, которые крепятся на корпусе гидроцилиндра 55 болтами 27. В корпусе гидроцилиндра (фиг.2) выполнены каналы 28 и 29 для перетока гидравлической жидкости через насос 3 из полости 20 гидроцилиндра в полость 19, которые перекрываются шариковыми клапанами 30 и 31. Кроме того, в корпусе 2 гидроцилиндра (фиг.4) выполнены каналы 32 и 33, снабженные запорным клапаном 34 с рукояткой 35. Гидронасос 3 (фиг.2) содержит плунжер 36, шарнирно соединенный с рукояткой 37 посредством кронштейна 38. Кронштейн, в свою очередь, соединен с корпусом 2 гидроцилиндра тягой 39. Устройство работает следующим образом. При замере и регулировке нагрузки пружинных узлов анкерных стяжек (фиг.1, 2, 5) необходимо закрепить упоры 5 на корпусе 2 гидроцилиндра и навернуть на резьбу стержня 17 пружинного узла 18 втулку 6, Затем пропустить втулку 6 со стержнем 17 через сквозное отверстие 12 полого штока 11 и зафиксировать ее контргайкой 14 таким образом, чтобы упоры 5 уперлись в шайбу 40 пружинного узла 18. Затем приводят в дей-. ствие гидронасос 3 и перекачивают жидкость из полости 20 в полость 19. При этом корпус 2 гидроцилиндра, двигаясь в сторону шайбы 40, начнет сжимать пружину пружинного узла 18 и освободит от нагрузки гайку 41. О величине нагрузки (затяжки) в пружине узла 18 судят по показаниям манометра 4, градуированного в КН. Если нагрузка в пружине меньше заданной, то ее увеличивают дополнительным сжатием. Если нагрузка в пружине окажется больше заданной, то ее уменьшают путем сброса давления в полости 19 гидроцилиндра. При установлении заданной нагрузки в пружине узла 18 ее необходимо зафиксировать в этом положении посредством гайки 41. навинчиваемой (или свинчиваемой) на резьбе стержня 17. Затем посредством запорного клапана 34 сбрасывают давление в полости 19, и пружина 21 возвращает корпус 2 гидроцилиндра в исходное положение. Операция заканчивается свинчиванием гайки 14 со втулки 6, а втулки 6 со стержня 17 и снятием устройства, с пружинного узла 18. При замере и регулировке нагрузки пружинных узлов затворов дверей коксовых печей на стержень 17 необходимо навинтить втулку 7, установить на корпус 2 гидроцилиндра втулку 25 с буртиком 26 и пропустить втулку 7 со стержнем 17 через сквозное отверстие 12 полого штока 11, зафиксировав ее положение контргайкой 14, Дальнейшие операции выполняют так же, как описано выше. При перекачке гидравлической жидкости из полости 20 гидроцилиндра в полость 19 его корпус 2 перемещается на шайбу 40 пружинного узла 18 и сжимает его 1721074 пружину. Отрегулированное положение пружины узла 18 фиксируется винтами 42, Благодаря своей универсальности устройство может быть применено для замера и регулировки нагрузки различных пружин- 5 ных узлов, например анкерных стяжек и затворов дверей коксовых батарей. Комплект втулок включает несколько типоразмеров в соответствии с конкретными конструкциями пружинных узлов. 10 Значительно снижена металлоемкость устройства, масса которого с комплектом втулок составляет не более 16 кг, Формула изобретения 1. Устройство для замера и регулировки 15 нагрузки пружинных узлов оборудования коксовых батарей, включающее гидроцилиндр со встроенным в его корпус ручным гидронасосом, возвратную пружину, помещенную в штоковую полость, манометр и 20 упоры, от л и м е ю щ е е с я тем, что, с целью повышения универсальности и снижения металлоемкости, поршень гидроцилиндра выполнен в виде полого штока со сквозным отверстием, в котором установлена съемная втулка, имеющая наружную нарезку для контргайки, взаимодействующей со штоком гидроцилиндра, и внутреннюю резьбу, взаимодействующую со стержнем пружинного узла. о 2. Устройство по п,1, о т л и ч а ю щ е ес я тем, что устройство снабжено комплектом втулок разной длины 3. Устройство попп 1и 2, о т л и ч а ю щ е еся тем, что для фиксации корпуса гидроцилиндра на пружинном узле, оно снабжено дополнительной трубчатой втулкой с буртиком, устанавливаемой на переднюю часть корпуса 4. Устройство п о п і . о т л и ч а ю щ е е с я тем, что штоковая полость гидроцилиидра увеличена в обьеме в качестве емкости для гидравлической жидкости 1721074 1721074 II Редактор А Козориз Фиг. 5 Составитель Л Харчевникова Техред М Моргентал Корректор Л Бескид Заказ 927 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
