Пристрій для чистки рам пекококсових печей

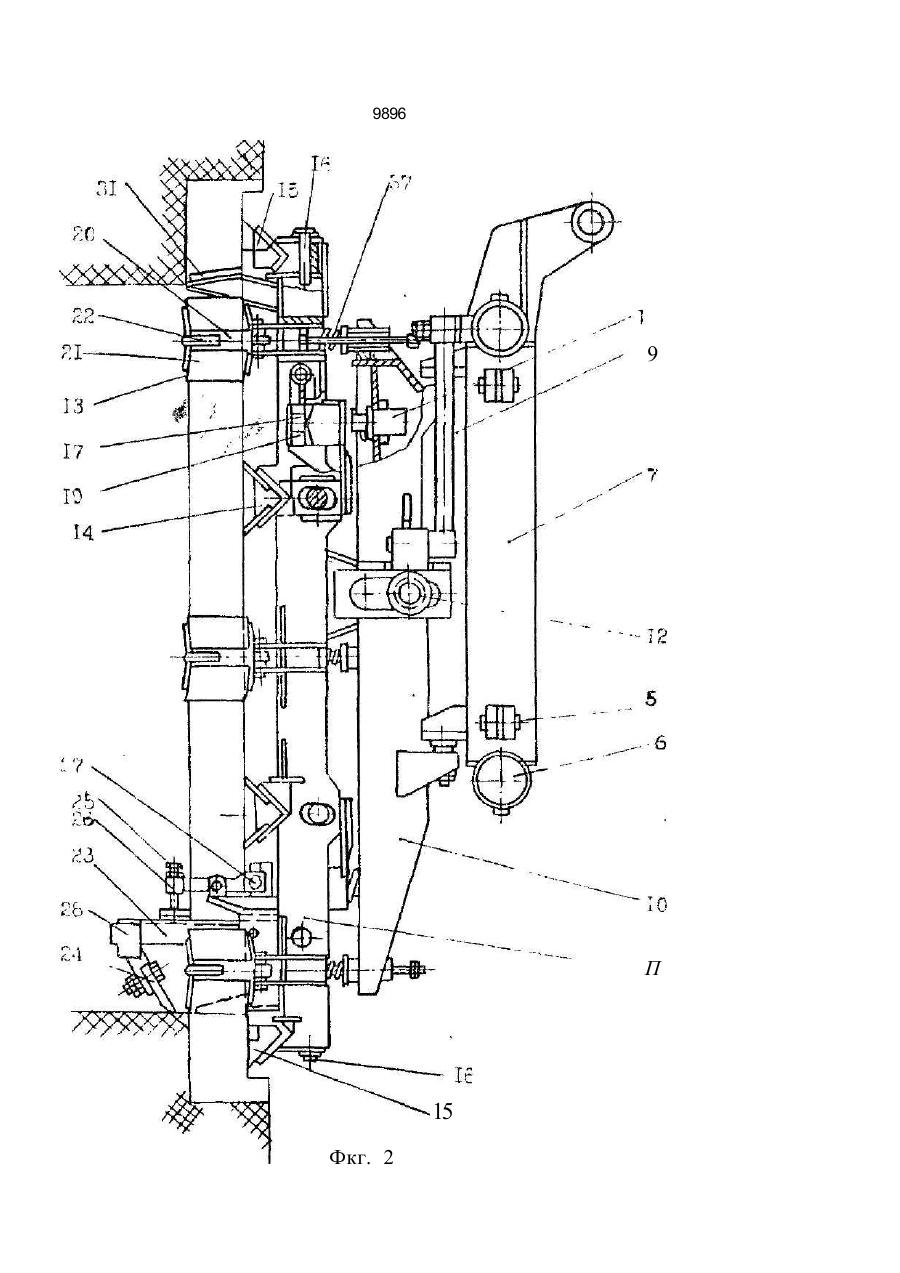

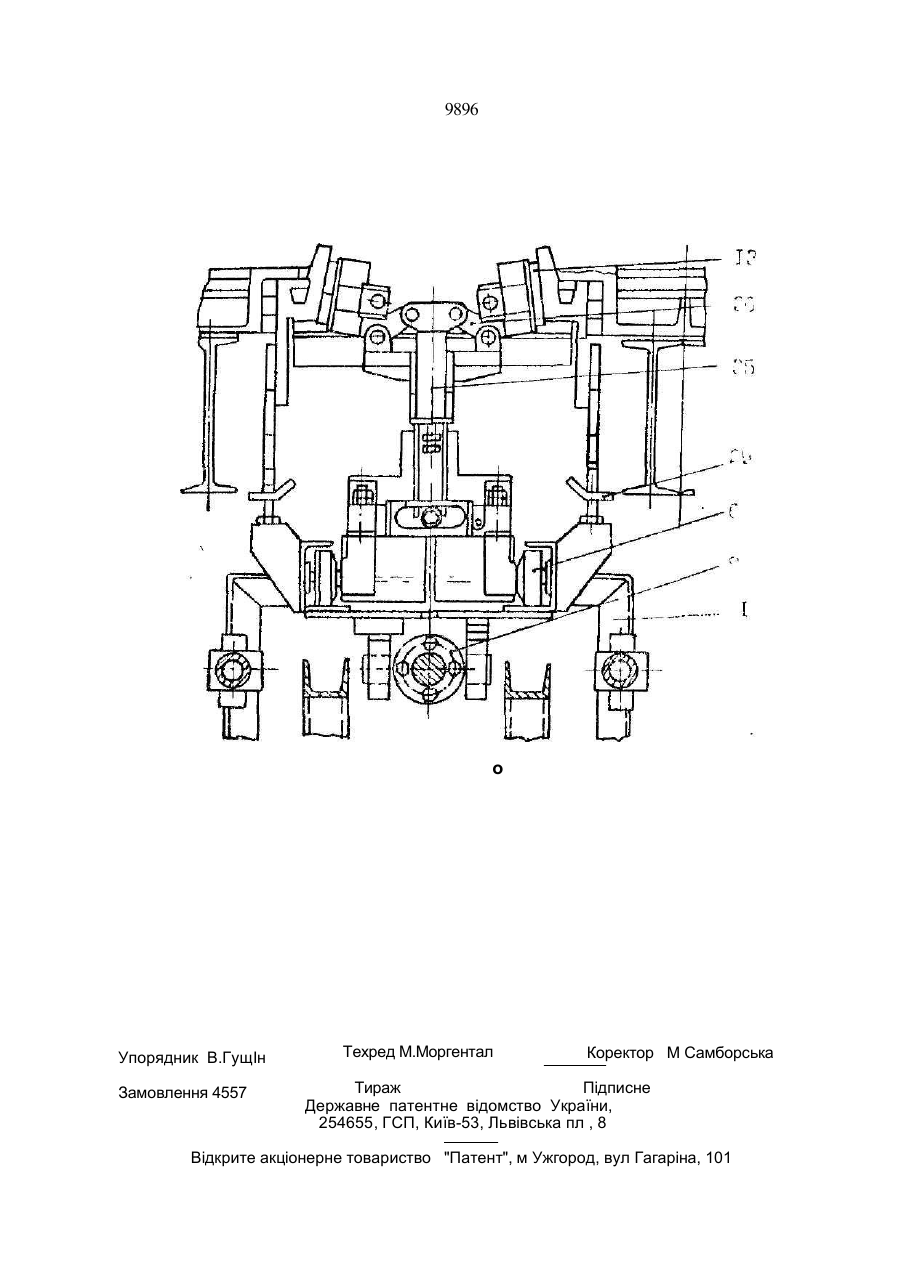

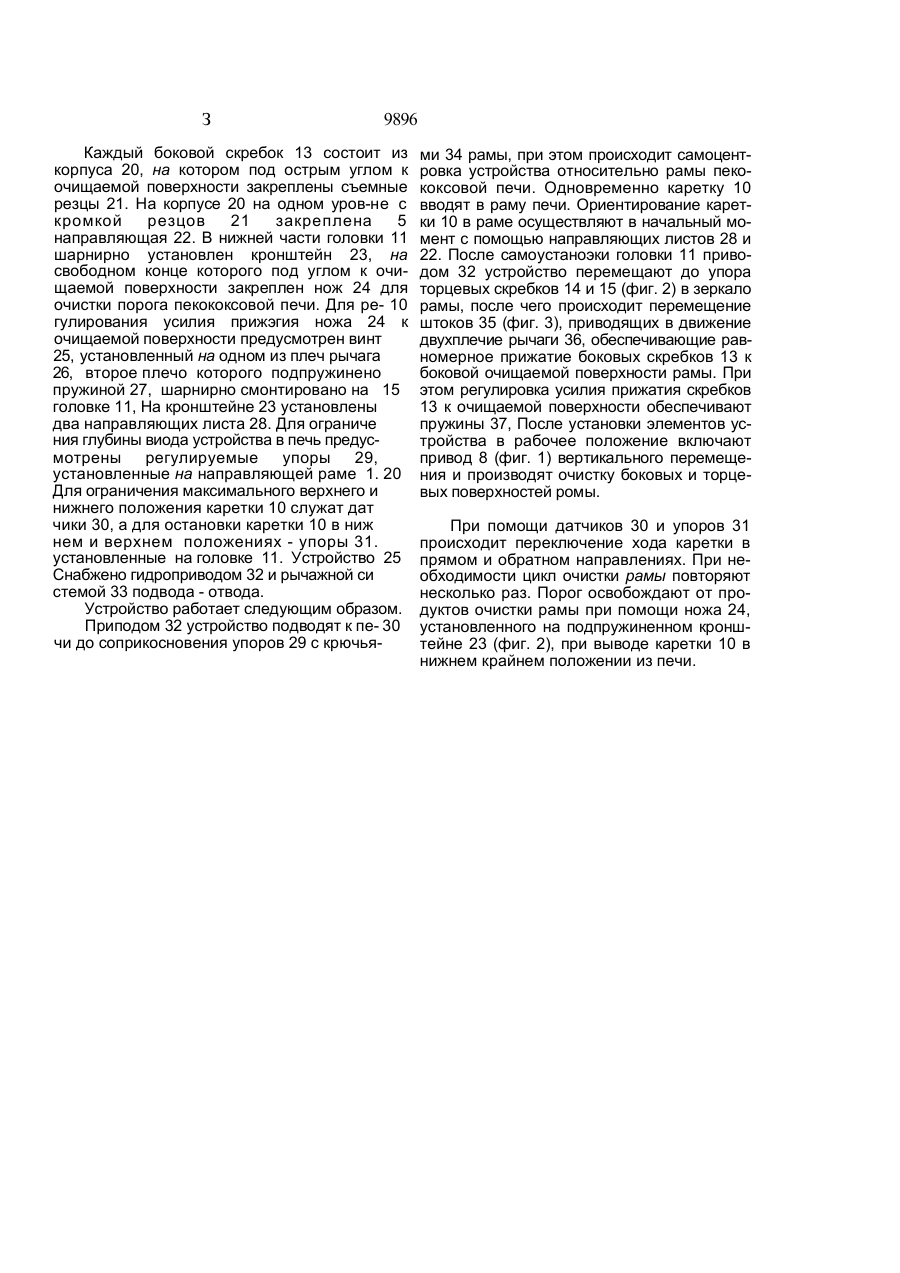

Устройство для чистки рам пекококсовых печей, содержащее направляющую ра му, закрепленную на металлоконструкции коксовыталкивателя или двересъемной машины, тележку, установленную на раме на роликах, каретку с боковыми и торцегими скребками, закрепленную на тележке, и приводы перемещения направляющей рамы и каретки, о т л и ч а ю щ е е с я тем. что направляющая рама снабжена двумя регулируемыми и двумя подпружиненными тягами, закрепленными на металлоконструкции, каретка снабжена двумя шарнирными тягами, прикрепленными к тележке, и головной со скребками, установленной на каретке посредством оси, эакрепленної1! нй тележке, причем два крайних торцевых скребка установлены на головке посредством оси с возможностью поворота в горизонтальной плоскости, а средние торцевые скребки снабжены подпружиненным рычагом с регулировочным винтом на конце. 00 Изобретение относится к средствам механизации, применяемым в коксохимической промышленности, в частности, к устройствам для чистки рам пекококсовых пече й. Целью изобретения является повышение надежности работы и качества очистки рам пекококсоаых печей. Сущность изобретения поясняется чертежами, на которых изображены: на фиг. 1 общий вид устройства, на фиг 2 - то же, вид сбоку; на фиг. 3 - разрез А-А фиг. 1. Устройство смонтировано на вертикальной направляющей раме 1, подвешенной к металлоконструкции 2 коксовыталкивателя или двересъемной машины на четырех тягах: двух регулируемых 3 и двух подпружинен ных 4. В направляющей раме 1 на торцовых 5 и боковых 6 роликах установлена тележка 7 с гидроцилиндром 8 Иа тележке 7 посредством шарнирной подвески 9 смонтирована каретка 10 с головкой 11, установленной на каретке 10 посредством оси 12. Иа головке 11 установлены боковые скребки 13 и торцевые скребки 14 и 15 Два крайних торцеоых скребка 15 смонтированы на голооке 11 посредством оси 16 с возможностью ич in 'Jрота в горизонтальной плоскости, а средни? торцевые скребки 14 установлены на одно" плече рычага 17, шарнирно смонтированного на головке 11, причем второе плечо его снабжено регулировочным винтом 18 с пружиной 19 для создания усилия прижатия скребков 14 к очищаемой поверхности. о З 9896 Каждый боковой скребок 13 состоит из корпуса 20, на котором под острым углом к очищаемой поверхности закреплены съемные резцы 21. На корпусе 20 на одном уров-не с кромкой резцов 21 закреплена 5 направляющая 22. В нижней части головки 11 шарнирно установлен кронштейн 23, на свободном конце которого под углом к очищаемой поверхности закреплен нож 24 для очистки порога пекококсовой печи. Для ре- 10 гулирования усилия прижэгия ножа 24 к очищаемой поверхности предусмотрен винт 25, установленный на одном из плеч рычага 26, второе плечо которого подпружинено пружиной 27, шарнирно смонтировано на 15 головке 11, На кронштейне 23 установлены два направляющих листа 28. Для ограниче ния глубины виода устройства в печь предусмотрены регулируемые упоры 29, установленные на направляющей раме 1. 20 Для ограничения максимального верхнего и нижнего положения каретки 10 служат дат чики 30, а для остановки каретки 10 в ниж нем и верхнем положениях - упоры 31. установленные на головке 11. Устройство 25 Снабжено гидроприводом 32 и рычажной си стемой 33 подвода - отвода. Устройство работает следующим образом. Приподом 32 устройство подводят к пе- 30 чи до соприкосновения упоров 29 с крючья ми 34 рамы, при этом происходит самоцентровка устройства относительно рамы пекококсовой печи. Одновременно каретку 10 вводят в раму печи. Ориентирование каретки 10 в раме осуществляют в начальный момент с помощью направляющих листов 28 и 22. После самоустаноэки головки 11 приводом 32 устройство перемещают до упора торцевых скребков 14 и 15 (фиг. 2) в зеркало рамы, после чего происходит перемещение штоков 35 (фиг. 3), приводящих в движение двухплечие рычаги 36, обеспечивающие равномерное прижатие боковых скребков 13 к боковой очищаемой поверхности рамы. При этом регулировка усилия прижатия скребков 13 к очищаемой поверхности обеспечивают пружины 37, После установки элементов устройства в рабочее положение включают привод 8 (фиг. 1) вертикального перемещения и производят очистку боковых и торцевых поверхностей ромы. При помощи датчиков 30 и упоров 31 происходит переключение хода каретки в прямом и обратном направлениях. При необходимости цикл очистки рамы повторяют несколько раз. Порог освобождают от продуктов очистки рамы при помощи ножа 24, установленного на подпружиненном кронштейне 23 (фиг. 2), при выводе каретки 10 в нижнем крайнем положении из печи. 9896 9896 9 П 15 Фкг. 2 9896 о Упорядник В.ГущІн Замовлення 4557 Техред М.Моргентал Коректор М Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл , 8 Відкрите акціонерне товариство "Патент", м Ужгород, вул Гагаріна, 101
