Формула / Реферат

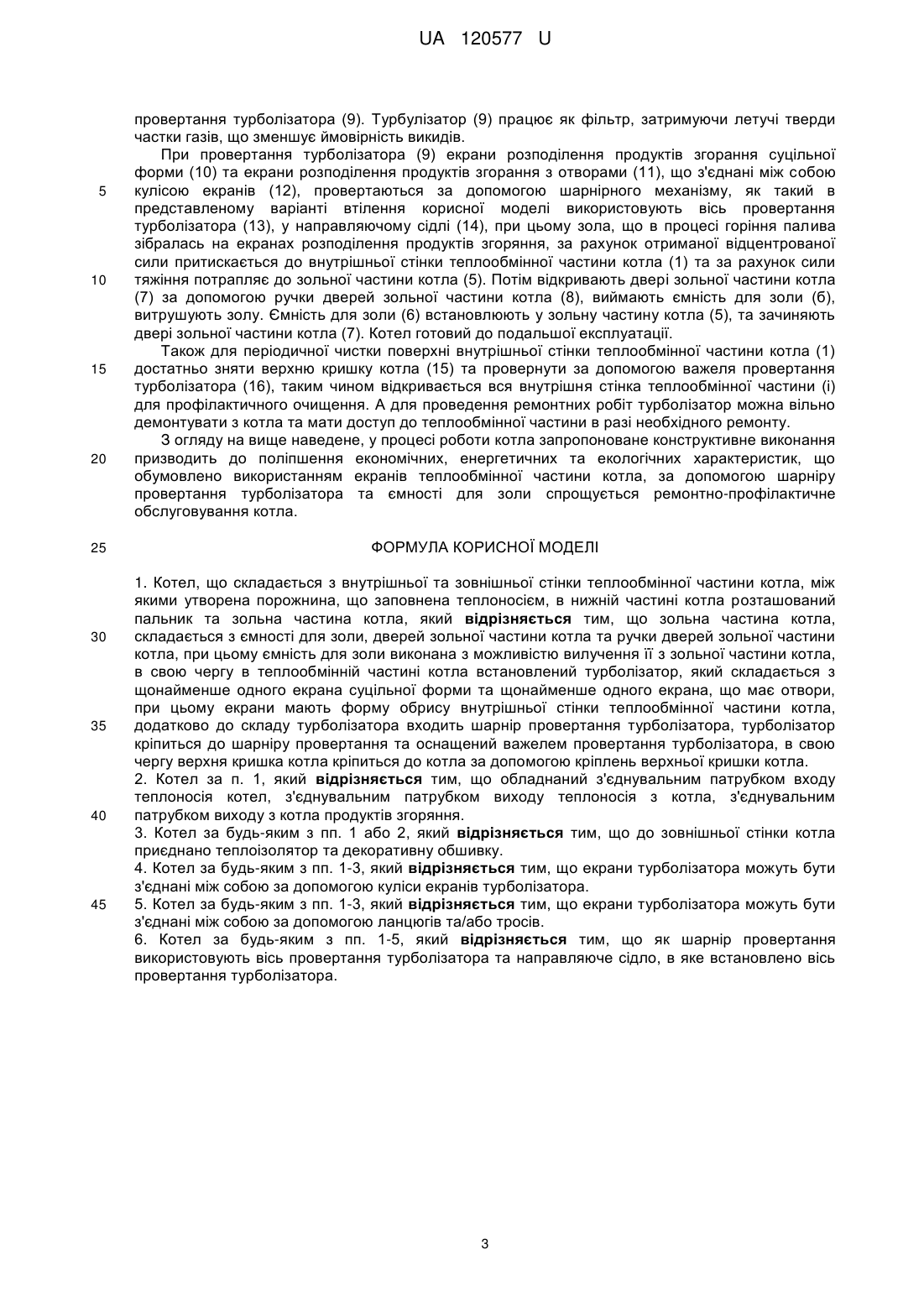

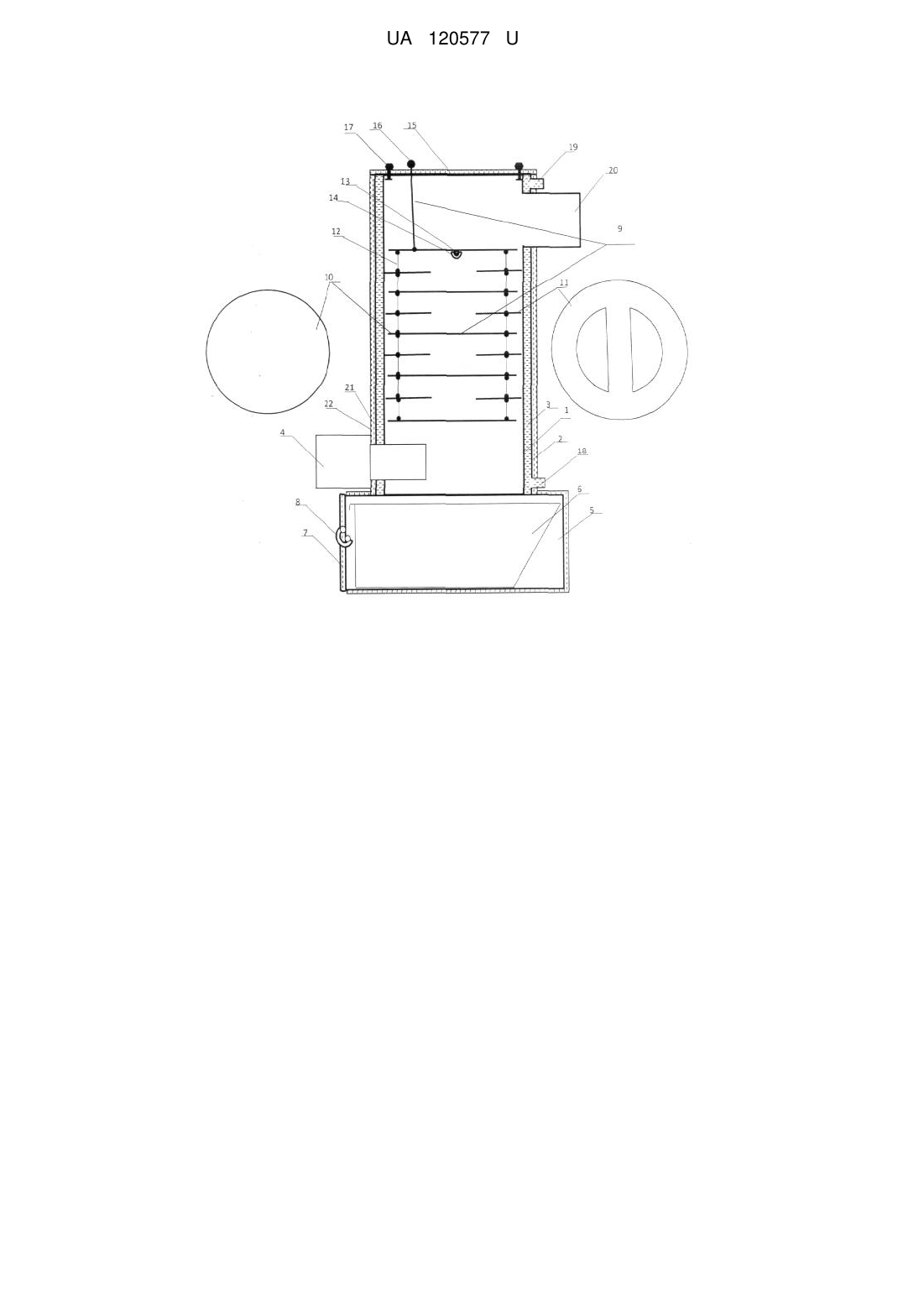

1. Котел, що складається з внутрішньої та зовнішньої стінки теплообмінної частини котла, між якими утворена порожнина, що заповнена теплоносієм, в нижній частині котла розташований пальник та зольна частина котла, який відрізняється тим, що зольна частина котла, складається з ємності для золи, дверей зольної частини котла та ручки дверей зольної частини котла, при цьому ємність для золи виконана з можливістю вилучення її з зольної частини котла, в свою чергу в теплообмінній частині котла встановлений турболізатор, який складається з щонайменше одного екрана суцільної форми та щонайменше одного екрана, що має отвори, при цьому екрани мають форму обрису внутрішньої стінки теплообмінної частини котла, додатково до складу турболізатора входить шарнір провертання турболізатора, турболізатор кріпиться до шарніру провертання та оснащений важелем провертання турболізатора, в свою чергу верхня кришка котла кріпиться до котла за допомогою кріплень верхньої кришки котла.

2. Котел за п. 1, який відрізняється тим, що обладнаний з'єднувальним патрубком входу теплоносія котел, з'єднувальним патрубком виходу теплоносія з котла, з'єднувальним патрубком виходу з котла продуктів згоряння.

3. Котел за будь-яким з пп. 1 або 2, який відрізняється тим, що до зовнішньої стінки котла приєднано теплоізолятор та декоративну обшивку.

4. Котел за будь-яким з пп. 1-3, який відрізняється тим, що екрани турболізатора можуть бути з'єднані між собою за допомогою куліси екранів турболізатора.

5. Котел за будь-яким з пп. 1-3, який відрізняється тим, що екрани турболізатора можуть бути з'єднані між собою за допомогою ланцюгів та/або тросів.

6. Котел за будь-яким з пп. 1-5, який відрізняється тим, що як шарнір провертання використовують вісь провертання турболізатора та направляюче сідло, в яке встановлено вісь провертання турболізатора.

Текст

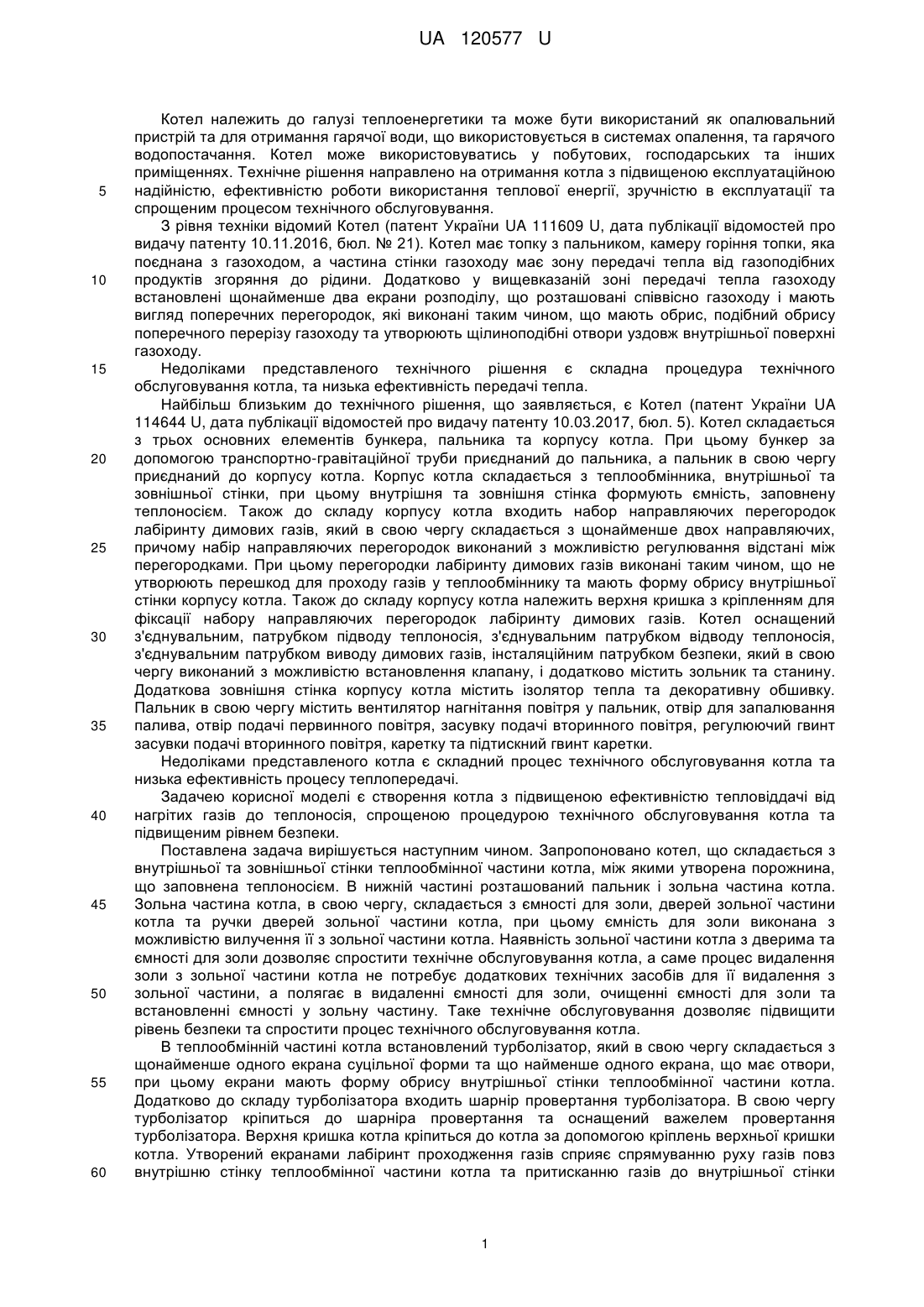

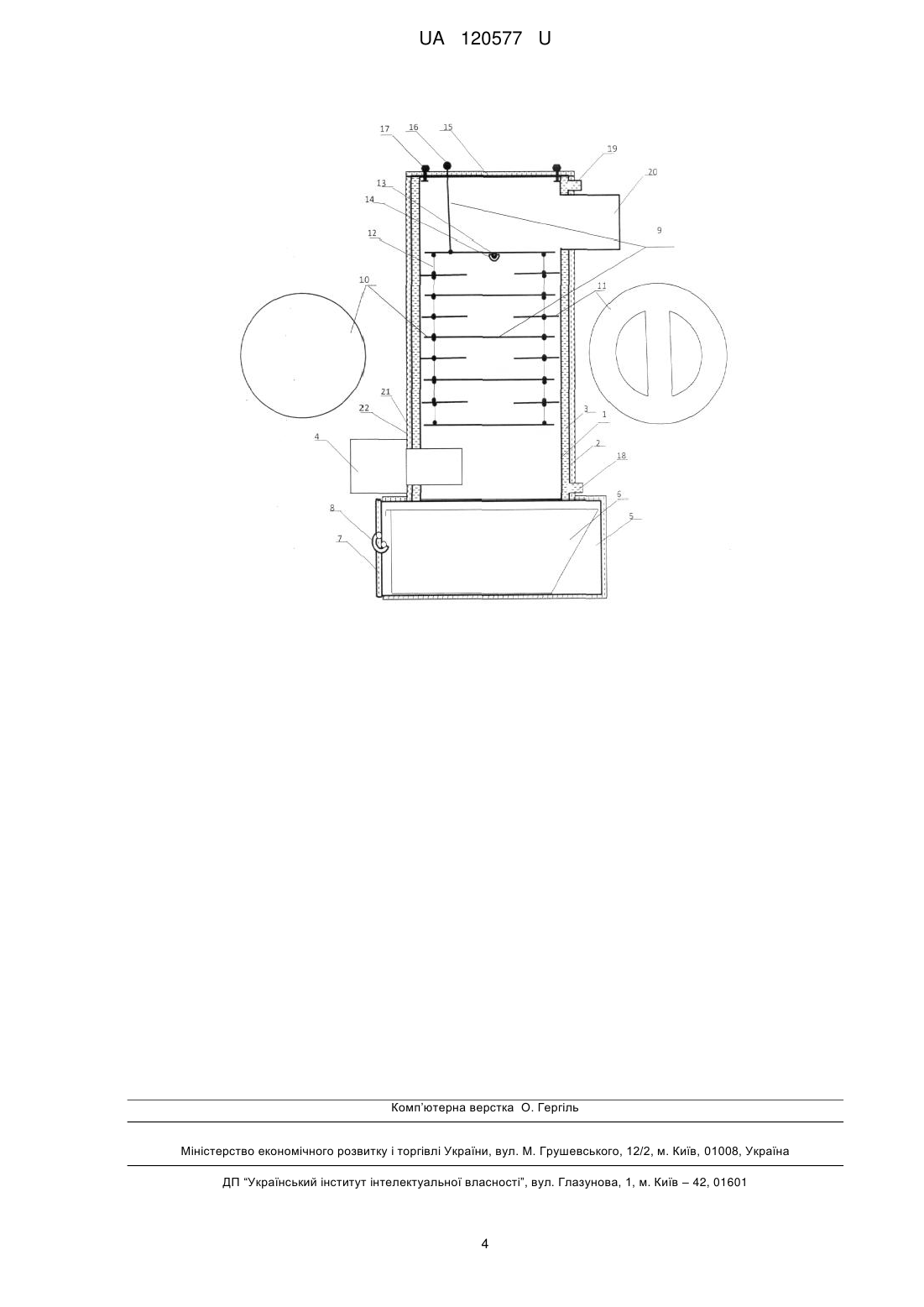

Реферат: Котел складається з внутрішньої та зовнішньої стінки теплообмінної частини котла, між якими утворена порожнина, що заповнена теплоносієм, в нижній частині котла розташований пальник та зольна частина котла. Зольна частина котла, складається з ємності для золи, дверей зольної частини котла та ручки дверей зольної частини котла, при цьому ємність для золи виконана з можливістю вилучення її з зольної частини котла, в свою чергу в теплообмінній частині котла встановлений турболізатор, який складається, з щонайменше одного екрана суцільної форми та щонайменше одного екрана, що має отвори, при цьому екрани мають форму обрису внутрішньої стінки теплообмінної частини котла, додатково до складу турболізатора входить шарнір провертання турболізатора, турболізатор кріпиться до шарніру провертання та оснащений важелем провертання турболізатора, в свою чергу верхня кришка котла кріпиться до котла за допомогою кріплень верхньої кришки котла. UA 120577 U (12) UA 120577 U UA 120577 U 5 10 15 20 25 30 35 40 45 50 55 60 Котел належить до галузі теплоенергетики та може бути використаний як опалювальний пристрій та для отримання гарячої води, що використовується в системах опалення, та гарячого водопостачання. Котел може використовуватись у побутових, господарських та інших приміщеннях. Технічне рішення направлено на отримання котла з підвищеною експлуатаційною надійністю, ефективністю роботи використання теплової енергії, зручністю в експлуатації та спрощеним процесом технічного обслуговування. З рівня техніки відомий Котел (патент України UA 111609 U, дата публікації відомостей про видачу патенту 10.11.2016, бюл. № 21). Котел має топку з пальником, камеру горіння топки, яка поєднана з газоходом, а частина стінки газоходу має зону передачі тепла від газоподібних продуктів згоряння до рідини. Додатково у вищевказаній зоні передачі тепла газоходу встановлені щонайменше два екрани розподілу, що розташовані співвісно газоходу і мають вигляд поперечних перегородок, які виконані таким чином, що мають обрис, подібний обрису поперечного перерізу газоходу та утворюють щілиноподібні отвори уздовж внутрішньої поверхні газоходу. Недоліками представленого технічного рішення є складна процедура технічного обслуговування котла, та низька ефективність передачі тепла. Найбільш близьким до технічного рішення, що заявляється, є Котел (патент України UA 114644 U, дата публікації відомостей про видачу патенту 10.03.2017, бюл. 5). Котел складається з трьох основних елементів бункера, пальника та корпусу котла. При цьому бункер за допомогою транспортно-гравітаційної труби приєднаний до пальника, а пальник в свою чергу приєднаний до корпусу котла. Корпус котла складається з теплообмінника, внутрішньої та зовнішньої стінки, при цьому внутрішня та зовнішня стінка формують ємність, заповнену теплоносієм. Також до складу корпусу котла входить набор направляючих перегородок лабіринту димових газів, який в свою чергу складається з щонайменше двох направляючих, причому набір направляючих перегородок виконаний з можливістю регулювання відстані між перегородками. При цьому перегородки лабіринту димових газів виконані таким чином, що не утворюють перешкод для проходу газів у теплообміннику та мають форму обрису внутрішньої стінки корпусу котла. Також до складу корпусу котла належить верхня кришка з кріпленням для фіксації набору направляючих перегородок лабіринту димових газів. Котел оснащений з'єднувальним, патрубком підводу теплоносія, з'єднувальним патрубком відводу теплоносія, з'єднувальним патрубком виводу димових газів, інсталяційним патрубком безпеки, який в свою чергу виконаний з можливістю встановлення клапану, і додатково містить зольник та станину. Додаткова зовнішня стінка корпусу котла містить ізолятор тепла та декоративну обшивку. Пальник в свою чергу містить вентилятор нагнітання повітря у пальник, отвір для запалювання палива, отвір подачі первинного повітря, засувку подачі вторинного повітря, регулюючий гвинт засувки подачі вторинного повітря, каретку та підтискний гвинт каретки. Недоліками представленого котла є складний процес технічного обслуговування котла та низька ефективність процесу теплопередачі. Задачею корисної моделі є створення котла з підвищеною ефективністю тепловіддачі від нагрітих газів до теплоносія, спрощеною процедурою технічного обслуговування котла та підвищеним рівнем безпеки. Поставлена задача вирішується наступним чином. Запропоновано котел, що складається з внутрішньої та зовнішньої стінки теплообмінної частини котла, між якими утворена порожнина, що заповнена теплоносієм. В нижній частині розташований пальник і зольна частина котла. Зольна частина котла, в свою чергу, складається з ємності для золи, дверей зольної частини котла та ручки дверей зольної частини котла, при цьому ємність для золи виконана з можливістю вилучення її з зольної частини котла. Наявність зольної частини котла з дверима та ємності для золи дозволяє спростити технічне обслуговування котла, а саме процес видалення золи з зольної частини котла не потребує додаткових технічних засобів для її видалення з зольної частини, а полягає в видаленні ємності для золи, очищенні ємності для золи та встановленні ємності у зольну частину. Таке технічне обслуговування дозволяє підвищити рівень безпеки та спростити процес технічного обслуговування котла. В теплообмінній частині котла встановлений турболізатор, який в свою чергу складається з щонайменше одного екрана суцільної форми та що найменше одного екрана, що має отвори, при цьому екрани мають форму обрису внутрішньої стінки теплообмінної частини котла. Додатково до складу турболізатора входить шарнір провертання турболізатора. В свою чергу турболізатор кріпиться до шарніра провертання та оснащений важелем провертання турболізатора. Верхня кришка котла кріпиться до котла за допомогою кріплень верхньої кришки котла. Утворений екранами лабіринт проходження газів сприяє спрямуванню руху газів повз внутрішню стінку теплообмінної частини котла та притисканню газів до внутрішньої стінки 1 UA 120577 U 5 10 15 20 25 30 35 40 45 50 55 теплообмінної частини котла, що в свою чергу забезпечує краще використання усієї площини внутрішньої стінки теплообмінника, чим забезпечує підвищення площі зіткнення сконцентрованих газів і як слід збільшує ефективність тепловіддачі. Додатково котел обладнаний з'єднувальним патрубком входу теплоносія котел, з'єднувальним патрубком виходу теплоносія з котла, з'єднувальним патрубком виходу з котла продуктів згоряння. Також до зовнішньої стінки котла приєднано теплоізолятор та декоративну обшивку. В окремому виконанні котла екрани турболізатора можуть бути з'єднані між собою за допомогою куліси екранів турболізатора. В окремому виконанні котла екрани турболізатора можуть бути з'єднані між собою за допомогою ланцюгів та/або тросів. В окремому виконані котла як шарнір провертання використовують вісь провертання турболізатора та направляюче сідло, в яке встановлено вісь провертання турболізатора. Суть заявленого технічного рішення пояснюється на кресленні, але не обмежується таким виконанням, де представлений котел. На кресленні представлений котел, що складається з внутрішньої (1) та зовнішньої (2) стінки теплообмінної частини котла, між якими утворена порожнина, що заповнена теплоносієм (3). В нижній частині розташований пальник (4), зольна частина котла (5), яка в свою чергу, складається з ємності для золи (6), дверей зольної частини котла (7) та ручки дверей зольної частини котла (8). В теплообмінній частині котла встановлений турболізатор (9), який в свою чергу складається, з щонайменше одного екрана суцільної форми (10) та щонайменше одного екрана, що має отвори (11), при цьому екрани з'єднані між собою за допомогою куліси екранів турболізатора (12). Додатково до складу турболізатора входить шарнірний механізм, як такий в представленому варіанті втілення корисної моделі, використовують вісь провертання турболізатора (13), направляюче сідло (14), в яке встановлено вісь провертання турболізатора (13). В свою чергу турболізатор кріпиться до шарнірного механізму, та оснащений важелем провертання турболізатора (16). Верхня кришка котла (15) кріпиться до котла за допомогою кріплень верхньої кришки котла (17). Додатково котел обладнаний з'єднувальним патрубком входу теплоносія в котел (18), з'єднувальним патрубком виходу теплоносія з котла (19), з'єднувальним патрубком виходу з котла продуктів згоряння (20). Також до зовнішньої стінки котла приєднано теплоізолятор (21) та декоративну обшивку (22). Працює представлений котел наступним чином. Котел підключають до системи опалення та/або гарячого водопостачання (на кресленні не вказано) за допомогою з'єднувального патрубка входу теплоносія в котел (18) та з'єднувального патрубку виходу теплоносія з котла (19). За допомогою з'єднувального патрубку виходу з котла продуктів згоряння (20) котел під'єднують до системи виводу продуктів згорання (на кресленні не вказано). Порожнина, що утворена внутрішньою стінкою теплообмінної частини котла (1) та зовнішньою стінкою теплообмінної частини котла (2) заповнюють теплоносієм (3), до пальника (4) завантажують паливо. В такому стані котел готовий до експлуатації. Запалюють паливо у пальнику (4). В процесі горіння палива утворюються продукти згоряння - зола та гази, які потрапляють до теплообмінної частини котла, що утворена внутрішньою стінкою теплообмінної частини котла (1). Після потрапляння до теплообмінної частини котла гарячі гази потрапляють до лабіринту теплообмінника, огинаючи екрани розподілення продуктів згорання суцільної форми (10) та екрани розподілення продуктів згорання з отворами (11), де гази максимально притискаються до стін теплообмінника, в свою чергу зола б'ється об екрани розподілення продуктів згорання суцільної форми (10) та під своєю вагою падає у зольну частину котла (5), та потрапляє до ємності для золи (6). Гарячі гази потрапляють до лабіринту теплообмінної частини котла, притискаючись до внутрішньої стінки теплообмінної частини котла (1), та нагрівають теплоносій (3). Нагрітий таким чином теплоносій (3) за допомогою з'єднувального патрубка виходу теплоносія з котла (19) направляється до опалювальної системи або до системи гарячого водопостачання житлових, господарських або інших приміщень. При цьому рух теплоносія може здійснюватися за рахунок природної циркуляції або з використанням додаткового обладнання. Після передачі тепла від газів до теплоносія, гази відводяться за допомогою з'єднувального патрубка виходу з котла продуктів згоряння (20). При згорянні палива в пальнику (4) котел потребує технічного обслуговування, а саме чистки екранів турбулізатора, на яких з часом збирається зола та за допомогою важеля провертання турболізатора (16), який розташований в верхній кришці котла (15), здійснюють 2 UA 120577 U 5 10 15 20 25 30 35 40 45 провертання турболізатора (9). Турбулізатор (9) працює як фільтр, затримуючи летучі тверди частки газів, що зменшує ймовірність викидів. При провертання турболізатора (9) екрани розподілення продуктів згорання суцільної форми (10) та екрани розподілення продуктів згорання з отворами (11), що з'єднані між собою кулісою екранів (12), провертаються за допомогою шарнірного механізму, як такий в представленому варіанті втілення корисної моделі використовують вісь провертання турболізатора (13), у направляючому сідлі (14), при цьому зола, що в процесі горіння палива зібралась на екранах розподілення продуктів згоряння, за рахунок отриманої відцентрованої сили притискається до внутрішньої стінки теплообмінної частини котла (1) та за рахунок сили тяжіння потрапляє до зольної частини котла (5). Потім відкривають двері зольної частини котла (7) за допомогою ручки дверей зольної частини котла (8), виймають ємність для золи (б), витрушують золу. Ємність для золи (6) встановлюють у зольну частину котла (5), та зачиняють двері зольної частини котла (7). Котел готовий до подальшої експлуатації. Також для періодичної чистки поверхні внутрішньої стінки теплообмінної частини котла (1) достатньо зняти верхню кришку котла (15) та провернути за допомогою важеля провертання турболізатора (16), таким чином відкривається вся внутрішня стінка теплообмінної частини (і) для профілактичного очищення. А для проведення ремонтних робіт турболізатор можна вільно демонтувати з котла та мати доступ до теплообмінної частини в разі необхідного ремонту. З огляду на вище наведене, у процесі роботи котла запропоноване конструктивне виконання призводить до поліпшення економічних, енергетичних та екологічних характеристик, що обумовлено використанням екранів теплообмінної частини котла, за допомогою шарніру провертання турболізатора та ємності для золи спрощується ремонтно-профілактичне обслуговування котла. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Котел, що складається з внутрішньої та зовнішньої стінки теплообмінної частини котла, між якими утворена порожнина, що заповнена теплоносієм, в нижній частині котла розташований пальник та зольна частина котла, який відрізняється тим, що зольна частина котла, складається з ємності для золи, дверей зольної частини котла та ручки дверей зольної частини котла, при цьому ємність для золи виконана з можливістю вилучення її з зольної частини котла, в свою чергу в теплообмінній частині котла встановлений турболізатор, який складається з щонайменше одного екрана суцільної форми та щонайменше одного екрана, що має отвори, при цьому екрани мають форму обрису внутрішньої стінки теплообмінної частини котла, додатково до складу турболізатора входить шарнір провертання турболізатора, турболізатор кріпиться до шарніру провертання та оснащений важелем провертання турболізатора, в свою чергу верхня кришка котла кріпиться до котла за допомогою кріплень верхньої кришки котла. 2. Котел за п. 1, який відрізняється тим, що обладнаний з'єднувальним патрубком входу теплоносія котел, з'єднувальним патрубком виходу теплоносія з котла, з'єднувальним патрубком виходу з котла продуктів згоряння. 3. Котел за будь-яким з пп. 1 або 2, який відрізняється тим, що до зовнішньої стінки котла приєднано теплоізолятор та декоративну обшивку. 4. Котел за будь-яким з пп. 1-3, який відрізняється тим, що екрани турболізатора можуть бути з'єднані між собою за допомогою куліси екранів турболізатора. 5. Котел за будь-яким з пп. 1-3, який відрізняється тим, що екрани турболізатора можуть бути з'єднані між собою за допомогою ланцюгів та/або тросів. 6. Котел за будь-яким з пп. 1-5, який відрізняється тим, що як шарнір провертання використовують вісь провертання турболізатора та направляюче сідло, в яке встановлено вісь провертання турболізатора. 3 UA 120577 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

МПК / Мітки

МПК: F24H 1/10, F23B 60/00

Мітки: котел
