Опалювальний твердопаливний котел

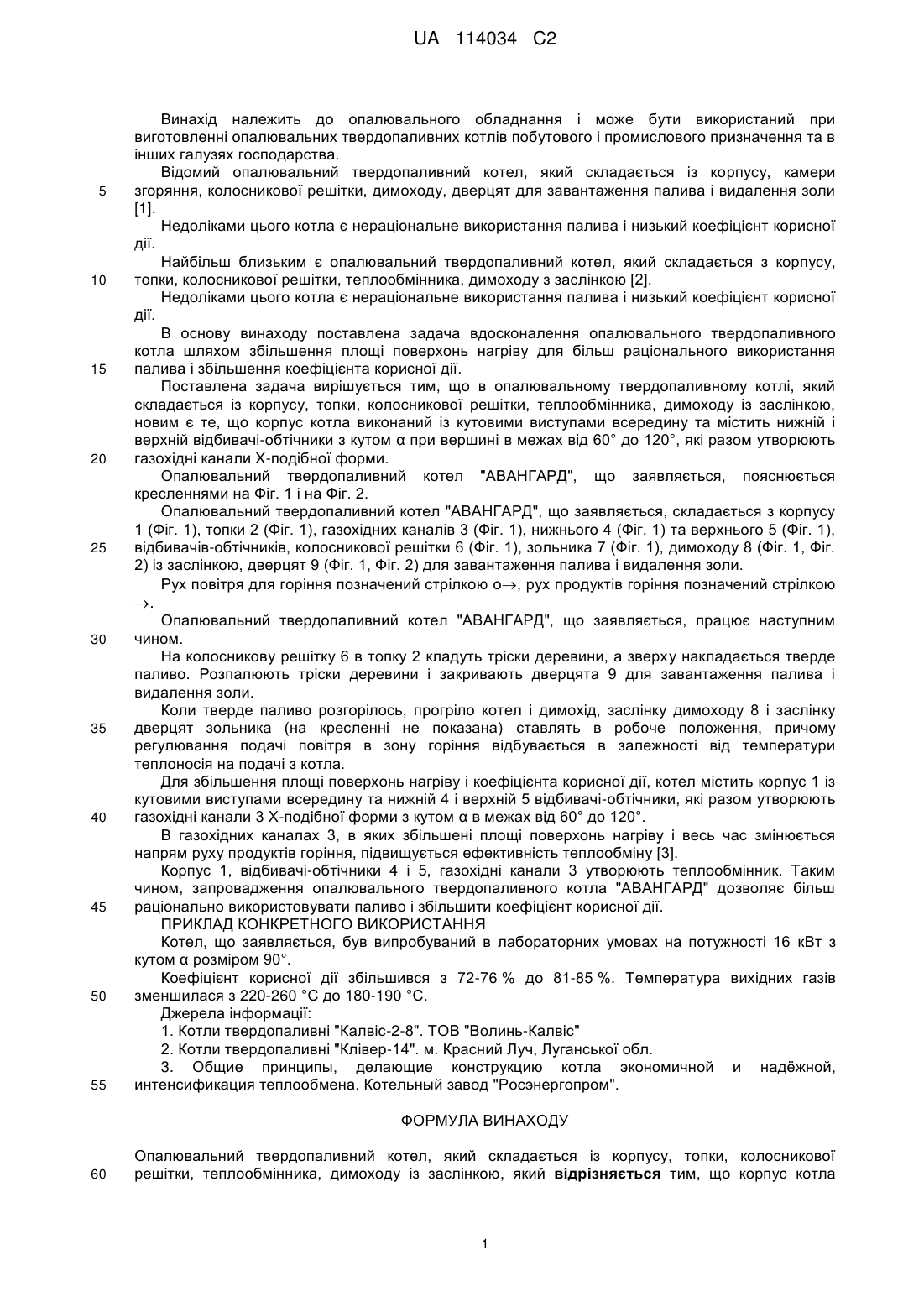

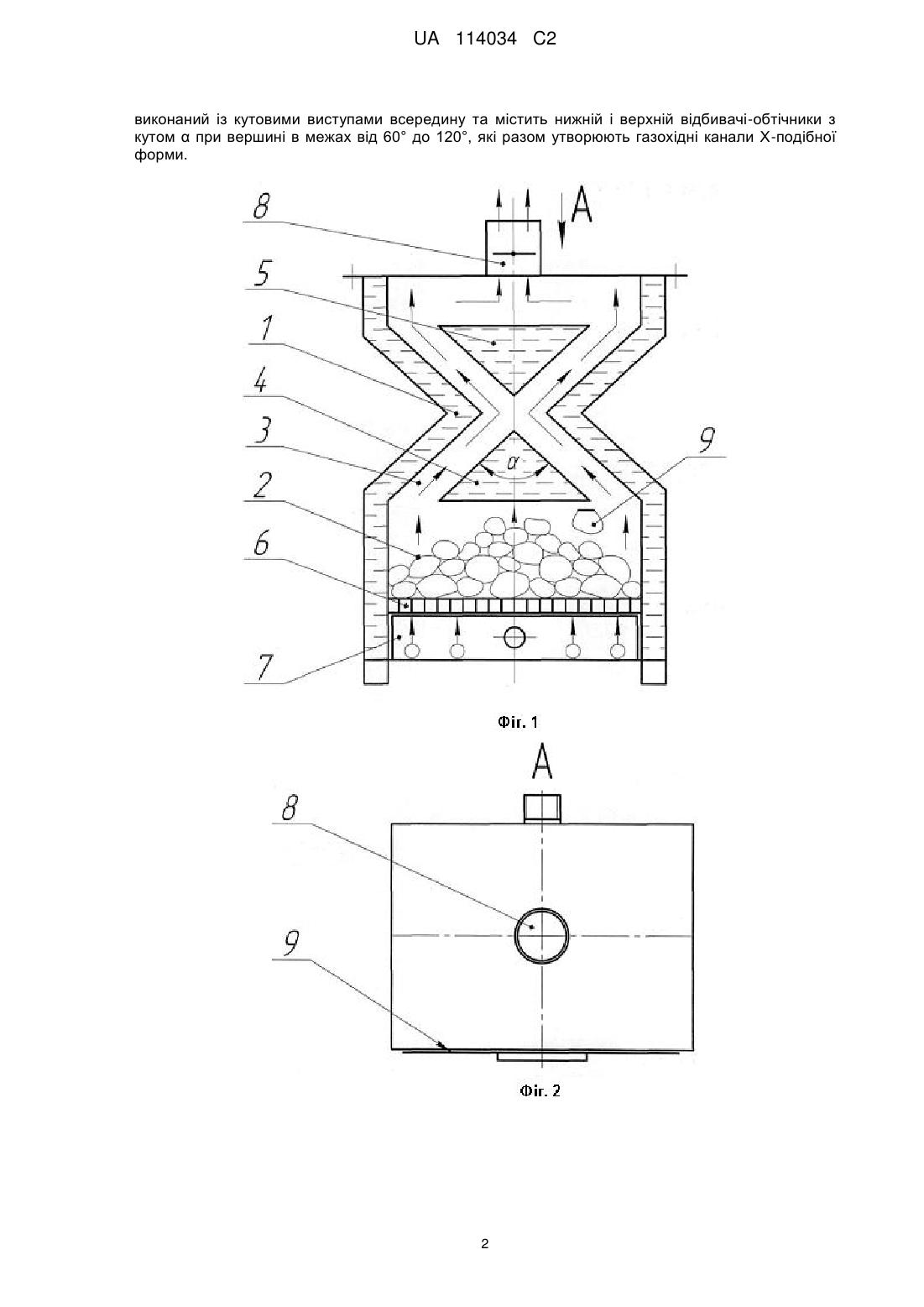

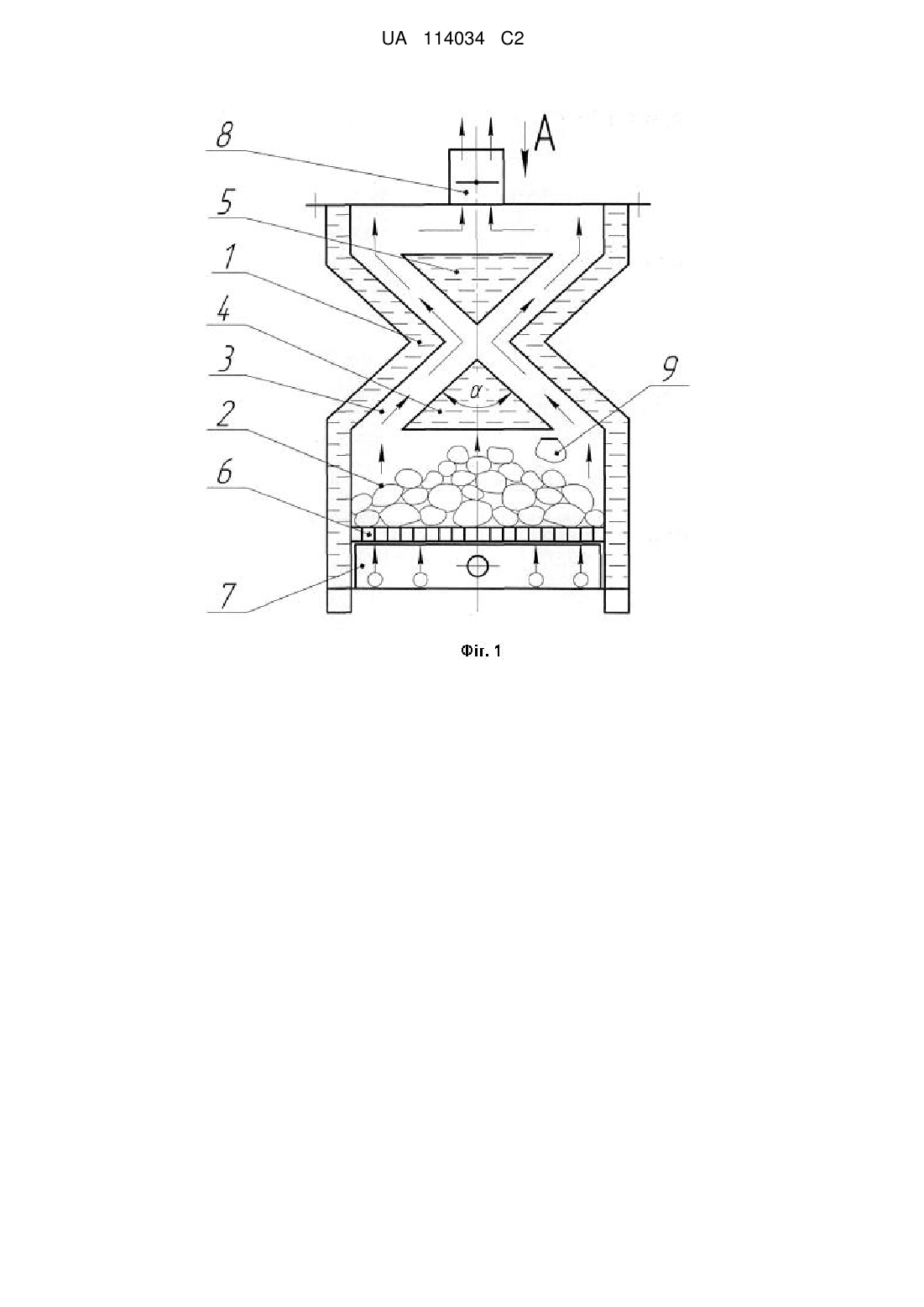

Реферат: Опалювальний твердопаливний котел складається із корпусу, топки, колосникової решітки, теплообмінника, димоходу із заслінкою. Корпус котла виконаний із кутовими виступами всередину та містить нижній і верхній відбивачі-обтічники з кутом α при вершині в межах від 60° до 120°, які разом утворюють газохідні канали Х-подібної форми. Забезпечується збільшення ККД. UA 114034 C2 (12) UA 114034 C2 UA 114034 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до опалювального обладнання і може бути використаний при виготовленні опалювальних твердопаливних котлів побутового і промислового призначення та в інших галузях господарства. Відомий опалювальний твердопаливний котел, який складається із корпусу, камери згоряння, колосникової решітки, димоходу, дверцят для завантаження палива і видалення золи [1]. Недоліками цього котла є нераціональне використання палива і низький коефіцієнт корисної дії. Найбільш близьким є опалювальний твердопаливний котел, який складається з корпусу, топки, колосникової решітки, теплообмінника, димоходу з заслінкою [2]. Недоліками цього котла є нераціональне використання палива і низький коефіцієнт корисної дії. В основу винаходу поставлена задача вдосконалення опалювального твердопаливного котла шляхом збільшення площі поверхонь нагріву для більш раціонального використання палива і збільшення коефіцієнта корисної дії. Поставлена задача вирішується тим, що в опалювальному твердопаливному котлі, який складається із корпусу, топки, колосникової решітки, теплообмінника, димоходу із заслінкою, новим є те, що корпус котла виконаний із кутовими виступами всередину та містить нижній і верхній відбивачі-обтічники з кутом α при вершині в межах від 60° до 120°, які разом утворюють газохідні канали Х-подібної форми. Опалювальний твердопаливний котел "АВАНГАРД", що заявляється, пояснюється кресленнями на Фіг. 1 і на Фіг. 2. Опалювальний твердопаливний котел "АВАНГАРД", що заявляється, складається з корпусу 1 (Фіг. 1), топки 2 (Фіг. 1), газохідних каналів 3 (Фіг. 1), нижнього 4 (Фіг. 1) та верхнього 5 (Фіг. 1), відбивачів-обтічників, колосникової решітки 6 (Фіг. 1), зольника 7 (Фіг. 1), димоходу 8 (Фіг. 1, Фіг. 2) із заслінкою, дверцят 9 (Фіг. 1, Фіг. 2) для завантаження палива і видалення золи. Рух повітря для горіння позначений стрілкою о, рух продуктів горіння позначений стрілкою . Опалювальний твердопаливний котел "АВАНГАРД", що заявляється, працює наступним чином. На колосникову решітку 6 в топку 2 кладуть тріски деревини, а зверху накладається тверде паливо. Розпалюють тріски деревини і закривають дверцята 9 для завантаження палива і видалення золи. Коли тверде паливо розгорілось, прогріло котел і димохід, заслінку димоходу 8 і заслінку дверцят зольника (на кресленні не показана) ставлять в робоче положення, причому регулювання подачі повітря в зону горіння відбувається в залежності від температури теплоносія на подачі з котла. Для збільшення площі поверхонь нагріву і коефіцієнта корисної дії, котел містить корпус 1 із кутовими виступами всередину та нижній 4 і верхній 5 відбивачі-обтічники, які разом утворюють газохідні канали 3 Х-подібної форми з кутом α в межах від 60° до 120°. В газохідних каналах 3, в яких збільшені площі поверхонь нагріву і весь час змінюється напрям руху продуктів горіння, підвищується ефективність теплообміну [3]. Корпус 1, відбивачі-обтічники 4 і 5, газохідні канали 3 утворюють теплообмінник. Таким чином, запровадження опалювального твердопаливного котла "АВАНГАРД" дозволяє більш раціонально використовувати паливо і збільшити коефіцієнт корисної дії. ПРИКЛАД КОНКРЕТНОГО ВИКОРИСТАННЯ Котел, що заявляється, був випробуваний в лабораторних умовах на потужності 16 кВт з кутом α розміром 90°. Коефіцієнт корисної дії збільшився з 72-76 % до 81-85 %. Температура вихідних газів зменшилася з 220-260 °C до 180-190 °C. Джерела інформації: 1. Котли твердопаливні "Калвіс-2-8". ТОВ "Волинь-Калвіс" 2. Котли твердопаливні "Клівер-14". м. Красний Луч, Луганської обл. 3. Общие принципы, делающие конструкцию котла экономичной и надёжной, интенсификация теплообмена. Котельный завод "Росэнергопром". ФОРМУЛА ВИНАХОДУ 60 Опалювальний твердопаливний котел, який складається із корпусу, топки, колосникової решітки, теплообмінника, димоходу із заслінкою, який відрізняється тим, що корпус котла 1 UA 114034 C2 виконаний із кутовими виступами всередину та містить нижній і верхній відбивачі-обтічники з кутом α при вершині в межах від 60° до 120°, які разом утворюють газохідні канали Х-подібної форми. 2 UA 114034 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
