Котел

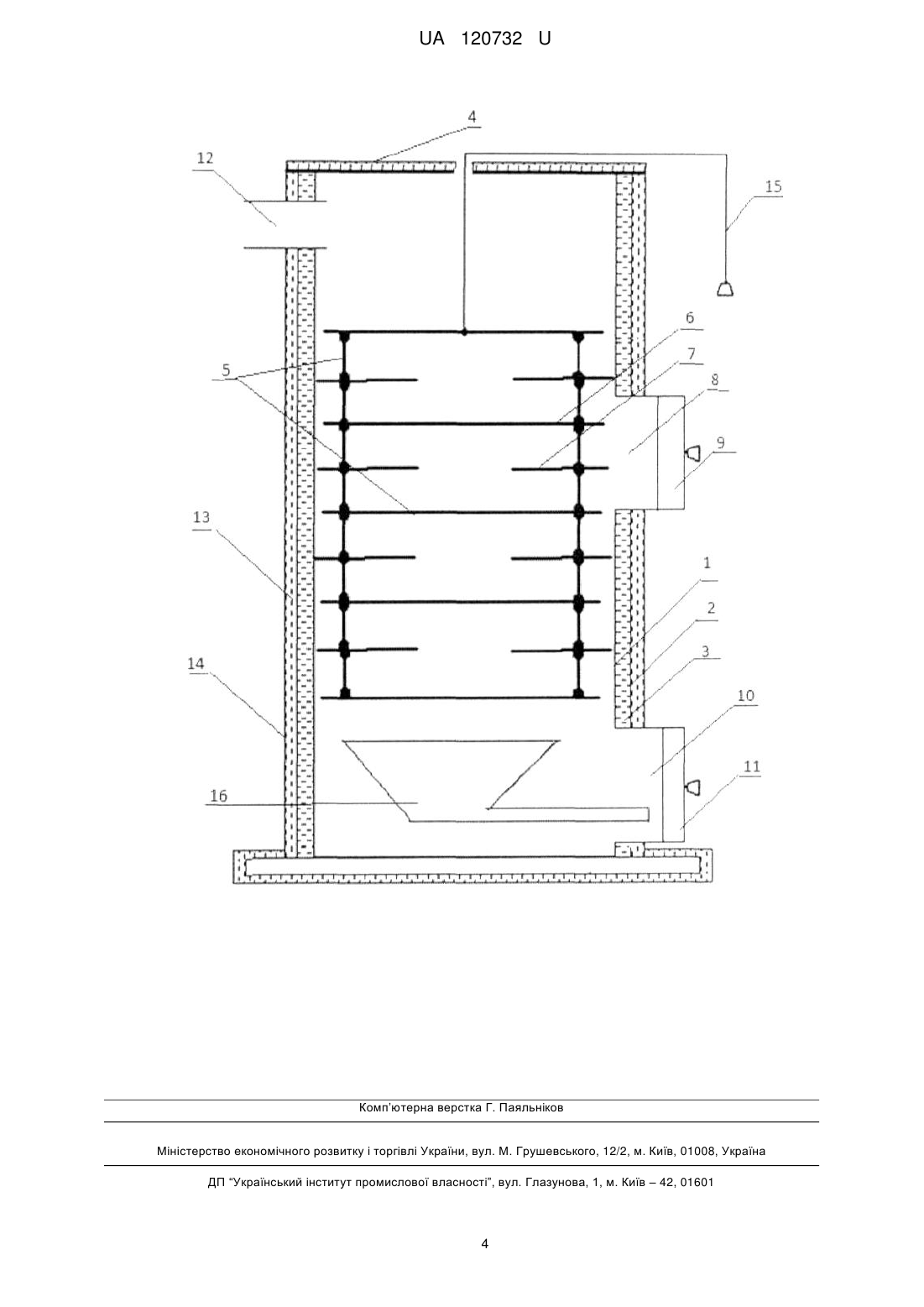

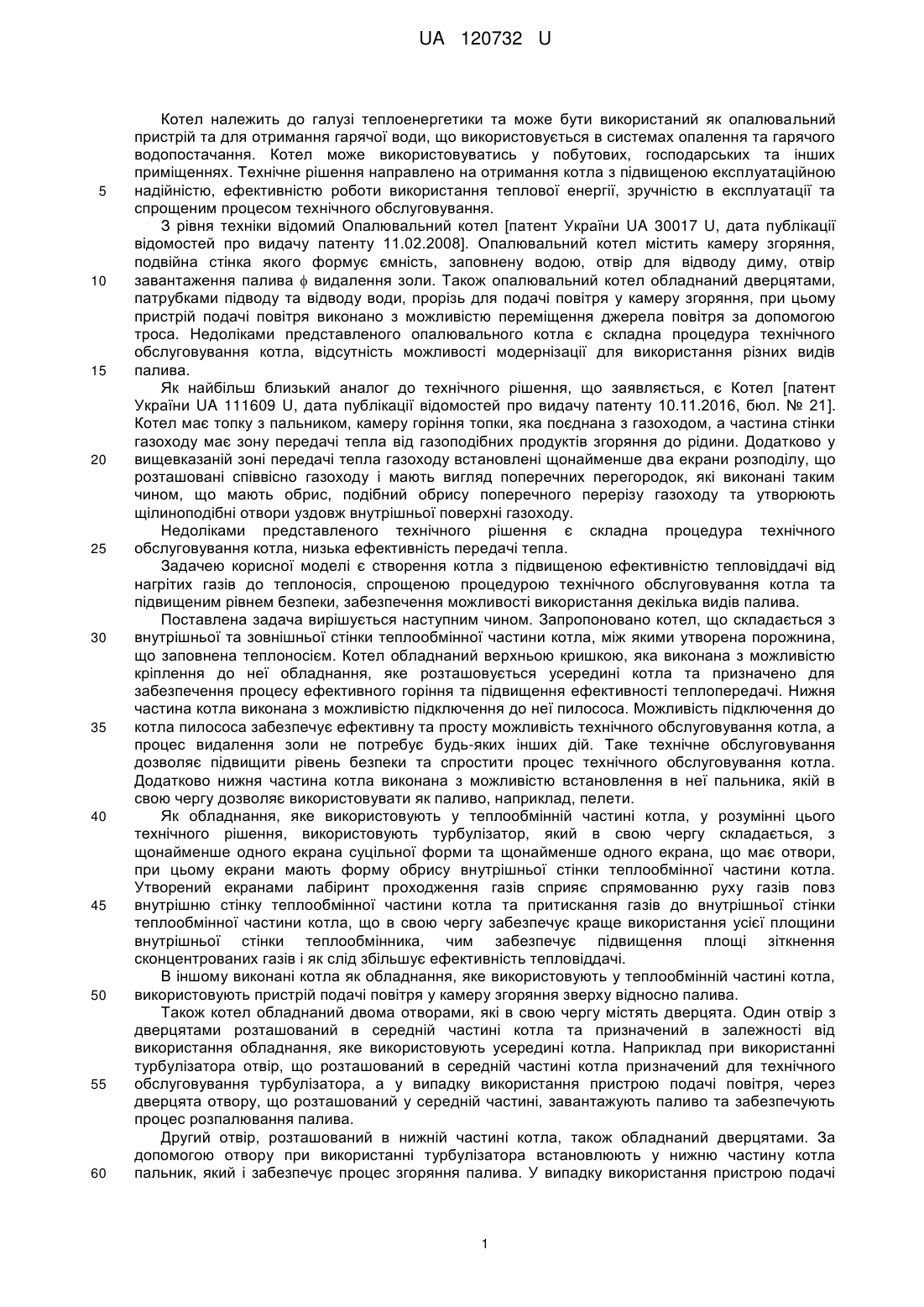

Реферат: Котел складається з внутрішньої та зовнішньої стінки теплообмінної частини котла, між якими утворена порожнина, що заповнена теплоносієм, також обладнаний верхньою кришкою, котел обладнаний з'єднувальним патрубком входу теплоносія в котел, з'єднувальним патрубком виходу теплоносія з котла, з'єднувальним патрубком виходу з котла продуктів згоряння, причому кришка котла виконана з можливістю кріплення до неї обладнання, яке розташовують всередині котла, також котел має два отвори, що обладнані дверцятами, нижня частина котла виконана з можливістю підключення до неї пилососа та можливістю встановлення всередині котла пальника. UA 120732 U (12) UA 120732 U UA 120732 U 5 10 15 20 25 30 35 40 45 50 55 60 Котел належить до галузі теплоенергетики та може бути використаний як опалювальний пристрій та для отримання гарячої води, що використовується в системах опалення та гарячого водопостачання. Котел може використовуватись у побутових, господарських та інших приміщеннях. Технічне рішення направлено на отримання котла з підвищеною експлуатаційною надійністю, ефективністю роботи використання теплової енергії, зручністю в експлуатації та спрощеним процесом технічного обслуговування. З рівня техніки відомий Опалювальний котел [патент України UA 30017 U, дата публікації відомостей про видачу патенту 11.02.2008]. Опалювальний котел містить камеру згоряння, подвійна стінка якого формує ємність, заповнену водою, отвір для відводу диму, отвір завантаження палива  видалення золи. Також опалювальний котел обладнаний дверцятами, патрубками підводу та відводу води, прорізь для подачі повітря у камеру згоряння, при цьому пристрій подачі повітря виконано з можливістю переміщення джерела повітря за допомогою троса. Недоліками представленого опалювального котла є складна процедура технічного обслуговування котла, відсутність можливості модернізації для використання різних видів палива. Як найбільш близький аналог до технічного рішення, що заявляється, є Котел [патент України UA 111609 U, дата публікації відомостей про видачу патенту 10.11.2016, бюл. № 21]. Котел має топку з пальником, камеру горіння топки, яка поєднана з газоходом, а частина стінки газоходу має зону передачі тепла від газоподібних продуктів згоряння до рідини. Додатково у вищевказаній зоні передачі тепла газоходу встановлені щонайменше два екрани розподілу, що розташовані співвісно газоходу і мають вигляд поперечних перегородок, які виконані таким чином, що мають обрис, подібний обрису поперечного перерізу газоходу та утворюють щілиноподібні отвори уздовж внутрішньої поверхні газоходу. Недоліками представленого технічного рішення є складна процедура технічного обслуговування котла, низька ефективність передачі тепла. Задачею корисної моделі є створення котла з підвищеною ефективністю тепловіддачі від нагрітих газів до теплоносія, спрощеною процедурою технічного обслуговування котла та підвищеним рівнем безпеки, забезпечення можливості використання декілька видів палива. Поставлена задача вирішується наступним чином. Запропоновано котел, що складається з внутрішньої та зовнішньої стінки теплообмінної частини котла, між якими утворена порожнина, що заповнена теплоносієм. Котел обладнаний верхньою кришкою, яка виконана з можливістю кріплення до неї обладнання, яке розташовується усередині котла та призначено для забезпечення процесу ефективного горіння та підвищення ефективності теплопередачі. Нижня частина котла виконана з можливістю підключення до неї пилососа. Можливість підключення до котла пилососа забезпечує ефективну та просту можливість технічного обслуговування котла, а процес видалення золи не потребує будь-яких інших дій. Таке технічне обслуговування дозволяє підвищити рівень безпеки та спростити процес технічного обслуговування котла. Додатково нижня частина котла виконана з можливістю встановлення в неї пальника, якій в свою чергу дозволяє використовувати як паливо, наприклад, пелети. Як обладнання, яке використовують у теплообмінній частині котла, у розумінні цього технічного рішення, використовують турбулізатор, який в свою чергу складається, з щонайменше одного екрана суцільної форми та щонайменше одного екрана, що має отвори, при цьому екрани мають форму обрису внутрішньої стінки теплообмінної частини котла. Утворений екранами лабіринт проходження газів сприяє спрямованню руху газів повз внутрішню стінку теплообмінної частини котла та притискання газів до внутрішньої стінки теплообмінної частини котла, що в свою чергу забезпечує краще використання усієї площини внутрішньої стінки теплообмінника, чим забезпечує підвищення площі зіткнення сконцентрованих газів і як слід збільшує ефективність тепловіддачі. В іншому виконані котла як обладнання, яке використовують у теплообмінній частині котла, використовують пристрій подачі повітря у камеру згоряння зверху відносно палива. Також котел обладнаний двома отворами, які в свою чергу містять дверцята. Один отвір з дверцятами розташований в середній частині котла та призначений в залежності від використання обладнання, яке використовують усередині котла. Наприклад при використанні турбулізатора отвір, що розташований в середній частині котла призначений для технічного обслуговування турбулізатора, а у випадку використання пристрою подачі повітря, через дверцята отвору, що розташований у середній частині, завантажують паливо та забезпечують процес розпалювання палива. Другий отвір, розташований в нижній частині котла, також обладнаний дверцятами. За допомогою отвору при використанні турбулізатора встановлюють у нижню частину котла пальник, який і забезпечує процес згоряння палива. У випадку використання пристрою подачі 1 UA 120732 U 5 10 15 20 25 30 35 40 45 50 55 60 повітря крізь дверцята отвору забезпечують технічне обслуговування котла, у тому числі видалення золи. Додатково котел обладнаний з'єднувальним патрубком входу теплоносія в котел, з'єднувальним патрубком виходу теплоносія з котла, з'єднувальним патрубком виходу з котла продуктів згоряння. Також до зовнішньої стінки котла приєднано теплоізолятор та декоративну обшивку. Додатково як кріплення, за допомогою якого усередині котла розташовують приладдя, використовують трос. Використання троса дозволяє регулювати розташування обладнання у теплообмінній частині котла. Суть заявленого технічного рішення пояснюється на кресленні при використанні турбулізатора як обладнання, що розташоване всередині котла, але технічне рішення не обмежується таким виконанням. Котел, що складається з внутрішньої стінки (1) та зовнішньої стінки (2) теплообмінної частини котла, між якими утворена порожнина, що заповнена теплоносієм (3). Котел обладнаний верхньою кришкою (4), яка виконана з можливістю кріплення до неї обладнання, яке розташовується усередині котла та призначено для забезпечення процесу ефективного горіння та підвищення ефективності теплопередачі. Нижня частина котла виконана з можливістю підключення до неї пилососа (на кресленні не вказано). Як обладнання, яке використовують у теплообмінній частині котла, у розумінні цього технічного рішення, використовують турбулізатор (5), який в свою чергу складається з щонайменше одного екрана суцільної форми (6) та щонайменше одного екрана, що має отвори (7). В нижній частині котла встановлено пальник. (16) Також котел обладнаний двома отворами, які в свою чергу містять дверцята. Один отвір (8) з дверцятами (9) розташований в середній частині котла, а другий отвір (10) розташований в нижній частині котла, також обладнаний дверцятами (11). Додатково котел обладнаний з'єднувальним патрубком виходу з котла продуктів згоряння (12). Також до зовнішньої стінки котла приєднано теплоізолятор (13) та декоративну обшивку (14). Як кріплення, за допомогою якого усередині котла розташовують приладдя, використовують трос (15). Працює представлений варіант технічної реалізації котла наступним чином. Котел підключають до системи опалення та/або гарячого водопостачання (на кресленні не вказано) за допомогою з'єднувального патрубка входу теплоносія в котел (на кресленні не вказано) та з'єднувального патрубка виходу теплоносія з котла (на кресленні не вказано). За допомогою з'єднувального патрубка виходу з котла продуктів згоряння (12) котел під'єднують до системи виводу продуктів згорання (на кресленні не вказано). Порожнина, що утворена внутрішньою стінкою котла (1) та зовнішньою стінкою котла (2), заповнюють теплоносієм (3), до пальника (16) завантажують паливо. До троса (15) через верхню кришку (4) котла приєднують турбулізатор (5), який в свою чергу розташовують всередині котла. В такому стані котел готовий до експлуатації. Запалюють паливо у пальнику (16). В процесі горіння палива утворюються продукти згоряння - зола та гази, які потрапляють до теплообмінної частини котла, що утворена внутрішньою стінкою котла (1). Після потрапляння до теплообмінної частини котла гарячі гази потрапляють до лабіринту проходження газів, огинаючи екрани розподілення продуктів згорання суцільної форми (6) таекрани розподілення продуктів згорання з отворами (7), де гази максимально притискаються до стін теплообмінника, в свою чергу зола б'ється об екрани розподілення продуктів згорання суцільної форми (6) та під своєю вагою падає вниз. Гарячі гази потрапляють до лабіринту проходження газів котла, притискаючись до внутрішньої стінки котла (1), та нагрівають теплоносій (3). Нагрітий таким чином теплоносій (3) за допомогою з'єднувального патрубка виходу теплоносія з котла (на кресленні не вказаний) направляється до опалювальної системи або до системи гарячого водопостачання житлових, господарських або інших приміщень. Після передачі тепла від газів до теплоносія, гази відводяться за допомогою з'єднувального патрубка виходу з котла продуктів згоряння (12). При згорянні палива в пальнику (16), котел потребує технічного обслуговування, а саме чистки екранів турбулізатора, на яких з часом збирається зола. За допомогою отвору (8) з дверцятами (9) відкривається внутрішня частина котла, яка дозволяє забезпечити профілактичну чистку турбулізатора (5). За необхідності проведення ремонтних робіт турбулізатора (5), його демонтують з котла за допомогою троса (15) та відкритої кришки (4) котла. Зола, що збирається в процесі експлуатації котла в його нижній частині, видаляється з котла за допомогою пилососа, який підключають до нижньої частини котла, а для більш ретельного технічного обслуговування крізь отвір (10) з дверцятами (11) видаляють пальник та забезпечують належне обслуговування. 2 UA 120732 U 5 З огляду на вищенаведене, у процесі роботи котла запропоноване конструктивне виконання призводить до поліпшення економічних, енергетичних та екологічних характеристик, що обумовлено використанням екранів теплообмінної частини котла, за допомогою шарніра провертання турбулізатора та ємності для золи спрощується ремонтно-профілактичне обслуговування котла. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Котел, що складається з внутрішньої та зовнішньої стінки теплообмінної частини котла, між якими утворена порожнина, що заповнена теплоносієм, також обладнаний верхньою кришкою, котел обладнаний з'єднувальним патрубком входу теплоносія в котел, з'єднувальним патрубком виходу теплоносія з котла, з'єднувальним патрубком виходу з котла продуктів згоряння, який відрізняється тим, що кришка котла виконана з можливістю кріплення до неї обладнання, яке розташовують всередині котла, також котел має два отвори, що обладнані дверцятами, нижня частина котла виконана з можливістю підключення до неї пилососа та можливістю встановлення всередині котла пальника. 2. Котел за п. 1, який відрізняється тим, що як обладнання, яке розташовують усередині котла, використовують турболізатор, який в свою чергу складається з щонайменше одного екрана суцільної форми та щонайменше одного екрана, що має отвори, при цьому екрани мають форму обрису внутрішньої стінки теплообмінної частини котла. 3. Котел за п. 1, який відрізняється тим, що як обладнання, яке розташовують всередині котла, використовують пристрій подачі повітря у камеру згоряння зверху відносно палива. 4. Котел за будь-яким з пп. 1-3, який відрізняється тим, що як кріплення, за допомогою якого усередині котла розташовують приладдя, використовують трос. 5. Котел за будь-яким з пп. 1-4, який відрізняється тим, що до зовнішньої стінки котла приєднано теплоізолятор та декоративну обшивку. 3 UA 120732 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
