Декоративний кам’яний шпон
Номер патенту: 120766
Опубліковано: 10.11.2017
Формула / Реферат
1. Декоративний кам'яний шпон, що включає основу, до лицьової сторони якої приклеєний декоративний шар з природного каменю, який відрізняється тим, що основа виконана багатошаровою і включає щонайменше два наклеєних шари із скловолокна, при цьому основа містить додатковий шар з клею, що твердіє, на основі поліефірної або епоксидної смоли, сформований на тильній стороні декоративного шару з природного каменю.
2. Декоративний кам'яний шпон за п. 1, який відрізняється тим, що основа включає приклеєну підкладку у вигляді панелі з пластмаси або листового будівельного матеріалу.
3. Декоративний кам'яний шпон за п. 1, який відрізняється тим, що до тильної сторони основи приклеєний імпрегнований папір.
4. Декоративний кам'яний шпон за п. 1, який відрізняється тим, що на лицьову поверхню декоративного шару з природного каменю нанесено прозоре захисне покриття.
Текст

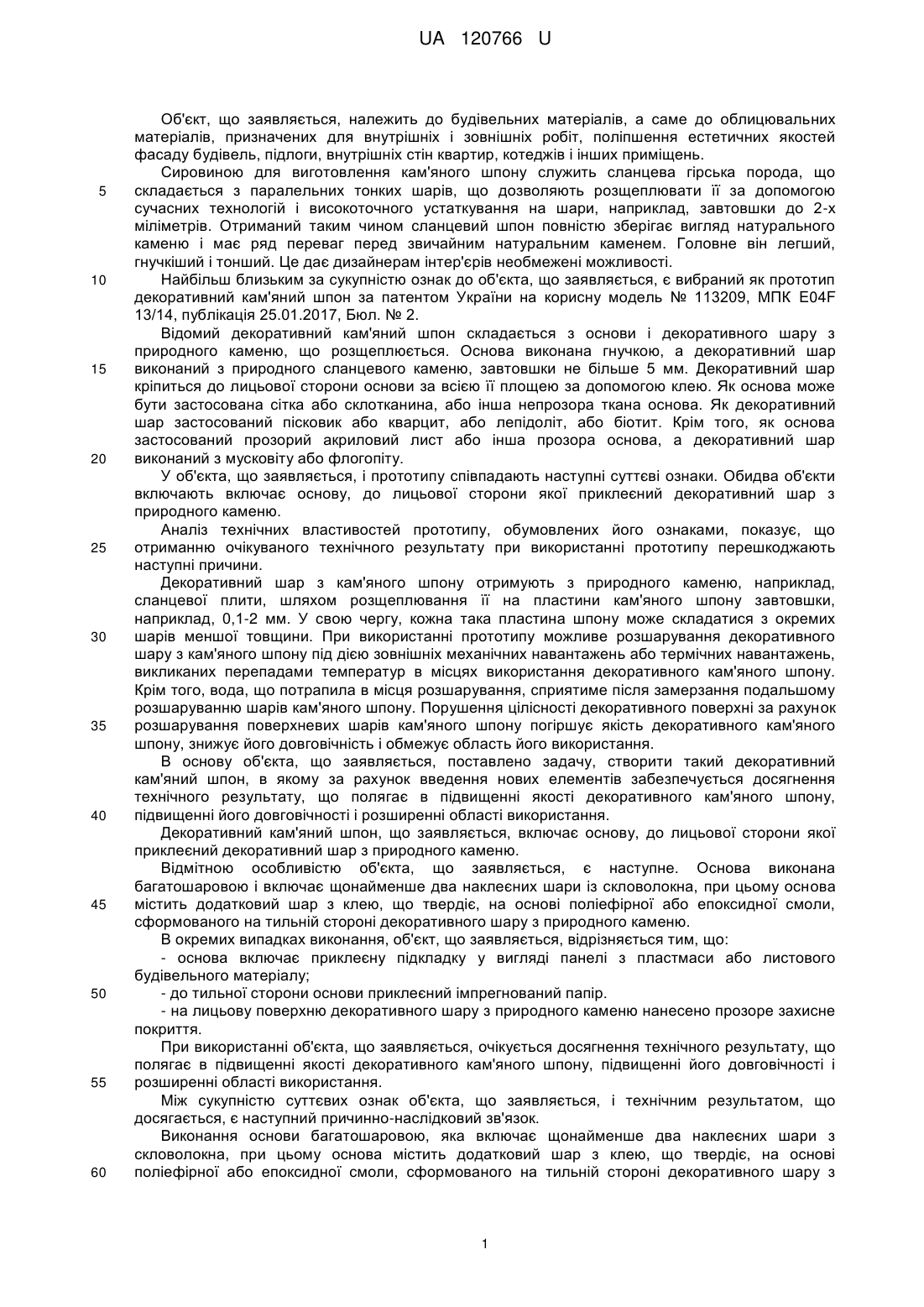

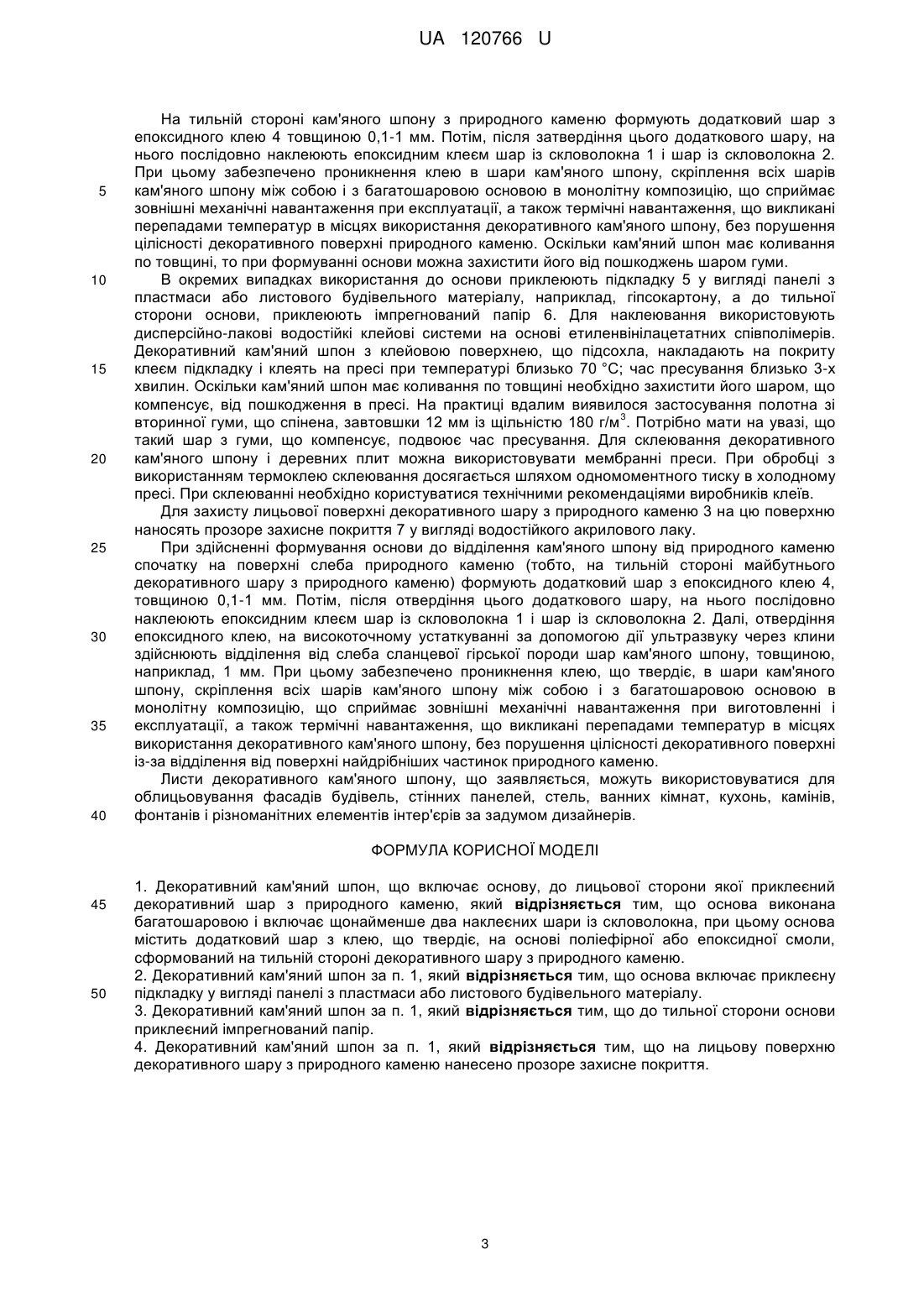

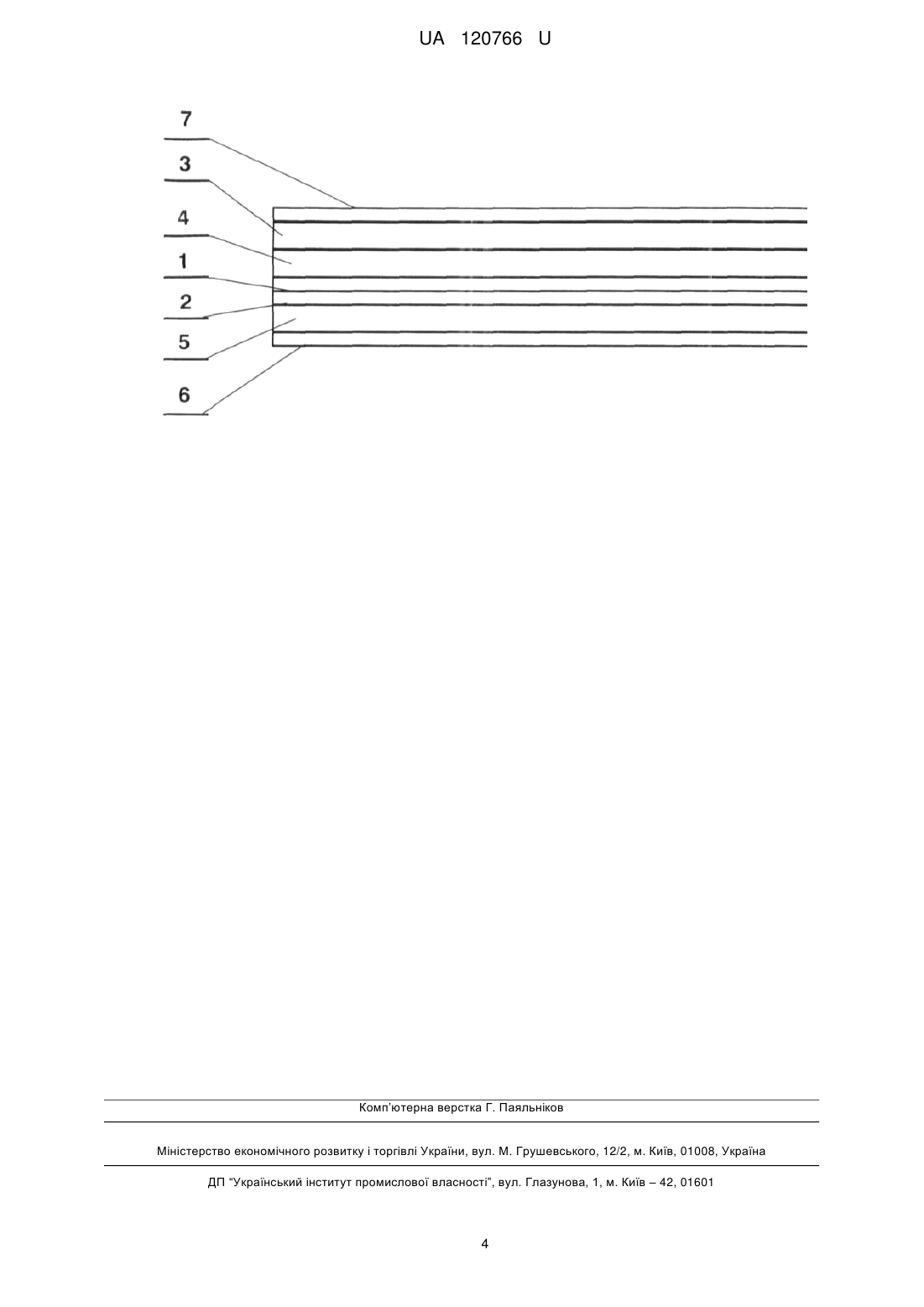

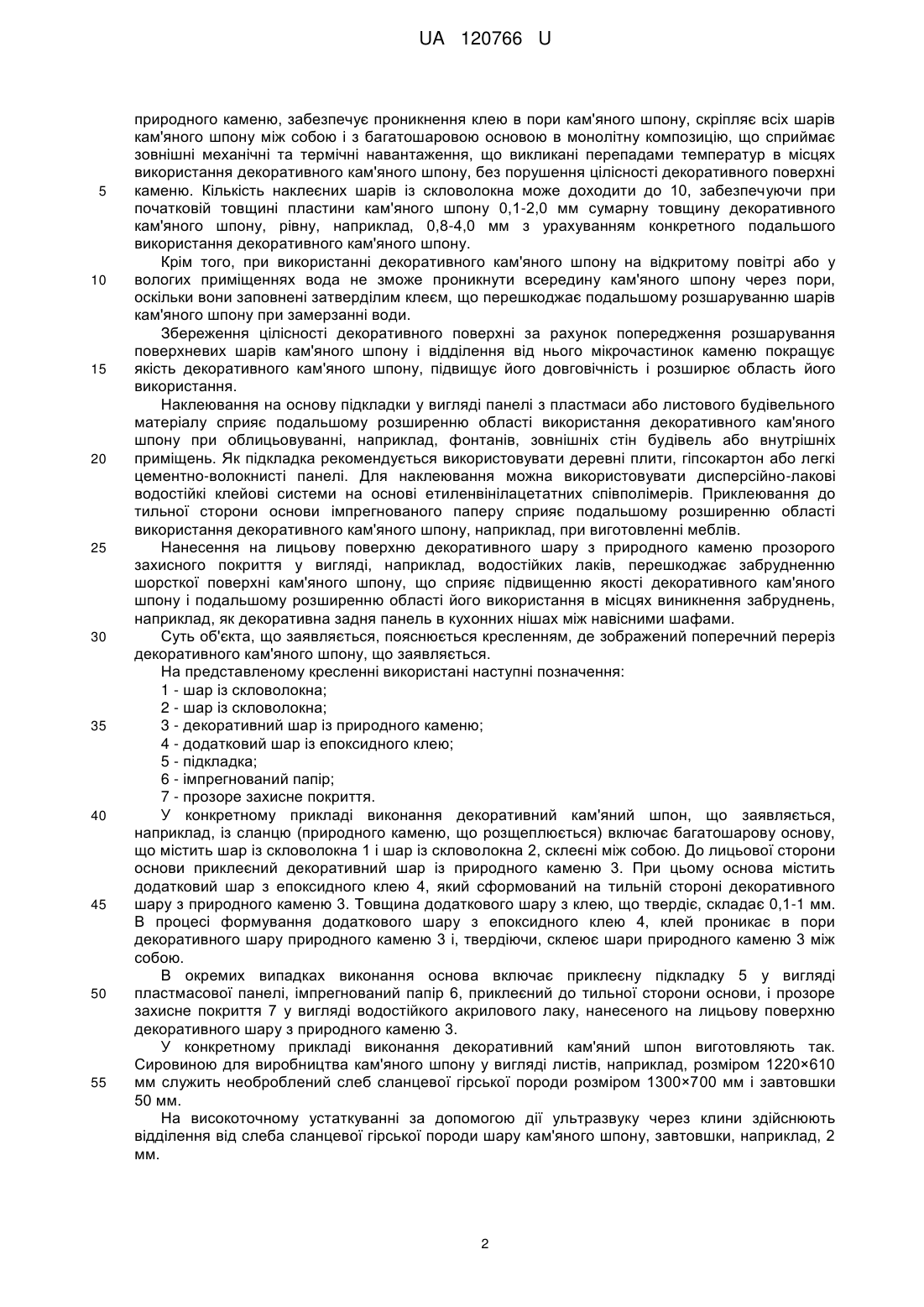

Реферат: Декоративний кам'яний шпон включає основу, до лицьової сторони якої приклеєний декоративний шар з природного каменю, причому основа виконана багатошаровою і включає щонайменше два наклеєних шари із скловолокна, при цьому основа містить додатковий шар з клею, що твердіє, на основі поліефірної або епоксидної смоли, сформований на тильній стороні декоративного шару з природного каменю. UA 120766 U (54) ДЕКОРАТИВНИЙ КАМ'ЯНИЙ ШПОН UA 120766 U UA 120766 U 5 10 15 20 25 30 35 40 45 50 55 60 Об'єкт, що заявляється, належить до будівельних матеріалів, а саме до облицювальних матеріалів, призначених для внутрішніх і зовнішніх робіт, поліпшення естетичних якостей фасаду будівель, підлоги, внутрішніх стін квартир, котеджів і інших приміщень. Сировиною для виготовлення кам'яного шпону служить сланцева гірська порода, що складається з паралельних тонких шарів, що дозволяють розщеплювати її за допомогою сучасних технологій і високоточного устаткування на шари, наприклад, завтовшки до 2-х міліметрів. Отриманий таким чином сланцевий шпон повністю зберігає вигляд натурального каменю і має ряд переваг перед звичайним натуральним каменем. Головне він легший, гнучкіший і тонший. Це дає дизайнерам інтер'єрів необмежені можливості. Найбільш близьким за сукупністю ознак до об'єкта, що заявляється, є вибраний як прототип декоративний кам'яний шпон за патентом України на корисну модель № 113209, МПК E04F 13/14, публікація 25.01.2017, Бюл. № 2. Відомий декоративний кам'яний шпон складається з основи і декоративного шару з природного каменю, що розщеплюється. Основа виконана гнучкою, а декоративний шар виконаний з природного сланцевого каменю, завтовшки не більше 5 мм. Декоративний шар кріпиться до лицьової сторони основи за всією її площею за допомогою клею. Як основа може бути застосована сітка або склотканина, або інша непрозора ткана основа. Як декоративний шар застосований пісковик або кварцит, або лепідоліт, або біотит. Крім того, як основа застосований прозорий акриловий лист або інша прозора основа, а декоративний шар виконаний з мусковіту або флогопіту. У об'єкта, що заявляється, і прототипу співпадають наступні суттєві ознаки. Обидва об'єкти включають включає основу, до лицьової сторони якої приклеєний декоративний шар з природного каменю. Аналіз технічних властивостей прототипу, обумовлених його ознаками, показує, що отриманню очікуваного технічного результату при використанні прототипу перешкоджають наступні причини. Декоративний шар з кам'яного шпону отримують з природного каменю, наприклад, сланцевої плити, шляхом розщеплювання її на пластини кам'яного шпону завтовшки, наприклад, 0,1-2 мм. У свою чергу, кожна така пластина шпону може складатися з окремих шарів меншої товщини. При використанні прототипу можливе розшарування декоративного шару з кам'яного шпону під дією зовнішніх механічних навантажень або термічних навантажень, викликаних перепадами температур в місцях використання декоративного кам'яного шпону. Крім того, вода, що потрапила в місця розшарування, сприятиме після замерзання подальшому розшаруванню шарів кам'яного шпону. Порушення цілісності декоративного поверхні за рахунок розшарування поверхневих шарів кам'яного шпону погіршує якість декоративного кам'яного шпону, знижує його довговічність і обмежує область його використання. В основу об'єкта, що заявляється, поставлено задачу, створити такий декоративний кам'яний шпон, в якому за рахунок введення нових елементів забезпечується досягнення технічного результату, що полягає в підвищенні якості декоративного кам'яного шпону, підвищенні його довговічності і розширенні області використання. Декоративний кам'яний шпон, що заявляється, включає основу, до лицьової сторони якої приклеєний декоративний шар з природного каменю. Відмітною особливістю об'єкта, що заявляється, є наступне. Основа виконана багатошаровою і включає щонайменше два наклеєних шари із скловолокна, при цьому основа містить додатковий шар з клею, що твердіє, на основі поліефірної або епоксидної смоли, сформованого на тильній стороні декоративного шару з природного каменю. В окремих випадках виконання, об'єкт, що заявляється, відрізняється тим, що: - основа включає приклеєну підкладку у вигляді панелі з пластмаси або листового будівельного матеріалу; - до тильної сторони основи приклеєний імпрегнований папір. - на лицьову поверхню декоративного шару з природного каменю нанесено прозоре захисне покриття. При використанні об'єкта, що заявляється, очікується досягнення технічного результату, що полягає в підвищенні якості декоративного кам'яного шпону, підвищенні його довговічності і розширенні області використання. Між сукупністю суттєвих ознак об'єкта, що заявляється, і технічним результатом, що досягається, є наступний причинно-наслідковий зв'язок. Виконання основи багатошаровою, яка включає щонайменше два наклеєних шари з скловолокна, при цьому основа містить додатковий шар з клею, що твердіє, на основі поліефірної або епоксидної смоли, сформованого на тильній стороні декоративного шару з 1 UA 120766 U 5 10 15 20 25 30 35 40 45 50 55 природного каменю, забезпечує проникнення клею в пори кам'яного шпону, скріпляє всіх шарів кам'яного шпону між собою і з багатошаровою основою в монолітну композицію, що сприймає зовнішні механічні та термічні навантаження, що викликані перепадами температур в місцях використання декоративного кам'яного шпону, без порушення цілісності декоративного поверхні каменю. Кількість наклеєних шарів із скловолокна може доходити до 10, забезпечуючи при початковій товщині пластини кам'яного шпону 0,1-2,0 мм сумарну товщину декоративного кам'яного шпону, рівну, наприклад, 0,8-4,0 мм з урахуванням конкретного подальшого використання декоративного кам'яного шпону. Крім того, при використанні декоративного кам'яного шпону на відкритому повітрі або у вологих приміщеннях вода не зможе проникнути всередину кам'яного шпону через пори, оскільки вони заповнені затверділим клеєм, що перешкоджає подальшому розшаруванню шарів кам'яного шпону при замерзанні води. Збереження цілісності декоративного поверхні за рахунок попередження розшарування поверхневих шарів кам'яного шпону і відділення від нього мікрочастинок каменю покращує якість декоративного кам'яного шпону, підвищує його довговічність і розширює область його використання. Наклеювання на основу підкладки у вигляді панелі з пластмаси або листового будівельного матеріалу сприяє подальшому розширенню області використання декоративного кам'яного шпону при облицьовуванні, наприклад, фонтанів, зовнішніх стін будівель або внутрішніх приміщень. Як підкладка рекомендується використовувати деревні плити, гіпсокартон або легкі цементно-волокнисті панелі. Для наклеювання можна використовувати дисперсійно-лакові водостійкі клейові системи на основі етиленвінілацетатних співполімерів. Приклеювання до тильної сторони основи імпрегнованого паперу сприяє подальшому розширенню області використання декоративного кам'яного шпону, наприклад, при виготовленні меблів. Нанесення на лицьову поверхню декоративного шару з природного каменю прозорого захисного покриття у вигляді, наприклад, водостійких лаків, перешкоджає забрудненню шорсткої поверхні кам'яного шпону, що сприяє підвищенню якості декоративного кам'яного шпону і подальшому розширенню області його використання в місцях виникнення забруднень, наприклад, як декоративна задня панель в кухонних нішах між навісними шафами. Суть об'єкта, що заявляється, пояснюється кресленням, де зображений поперечний переріз декоративного кам'яного шпону, що заявляється. На представленому кресленні використані наступні позначення: 1 - шар із скловолокна; 2 - шар із скловолокна; 3 - декоративний шар із природного каменю; 4 - додатковий шар із епоксидного клею; 5 - підкладка; 6 - імпрегнований папір; 7 - прозоре захисне покриття. У конкретному прикладі виконання декоративний кам'яний шпон, що заявляється, наприклад, із сланцю (природного каменю, що розщеплюється) включає багатошарову основу, що містить шар із скловолокна 1 і шар із скловолокна 2, склеєні між собою. До лицьової сторони основи приклеєний декоративний шар із природного каменю 3. При цьому основа містить додатковий шар з епоксидного клею 4, який сформований на тильній стороні декоративного шару з природного каменю 3. Товщина додаткового шару з клею, що твердіє, складає 0,1-1 мм. В процесі формування додаткового шару з епоксидного клею 4, клей проникає в пори декоративного шару природного каменю 3 і, твердіючи, склеює шари природного каменю 3 між собою. В окремих випадках виконання основа включає приклеєну підкладку 5 у вигляді пластмасової панелі, імпрегнований папір 6, приклеєний до тильної сторони основи, і прозоре захисне покриття 7 у вигляді водостійкого акрилового лаку, нанесеного на лицьову поверхню декоративного шару з природного каменю 3. У конкретному прикладі виконання декоративний кам'яний шпон виготовляють так. Сировиною для виробництва кам'яного шпону у вигляді листів, наприклад, розміром 1220×610 мм служить необроблений слеб сланцевої гірської породи розміром 1300×700 мм і завтовшки 50 мм. На високоточному устаткуванні за допомогою дії ультразвуку через клини здійснюють відділення від слеба сланцевої гірської породи шару кам'яного шпону, завтовшки, наприклад, 2 мм. 2 UA 120766 U 5 10 15 20 25 30 35 40 На тильній стороні кам'яного шпону з природного каменю формують додатковий шар з епоксидного клею 4 товщиною 0,1-1 мм. Потім, після затвердіння цього додаткового шару, на нього послідовно наклеюють епоксидним клеєм шар із скловолокна 1 і шар із скловолокна 2. При цьому забезпечено проникнення клею в шари кам'яного шпону, скріплення всіх шарів кам'яного шпону між собою і з багатошаровою основою в монолітну композицію, що сприймає зовнішні механічні навантаження при експлуатації, а також термічні навантаження, що викликані перепадами температур в місцях використання декоративного кам'яного шпону, без порушення цілісності декоративного поверхні природного каменю. Оскільки кам'яний шпон має коливання по товщині, то при формуванні основи можна захистити його від пошкоджень шаром гуми. В окремих випадках використання до основи приклеюють підкладку 5 у вигляді панелі з пластмаси або листового будівельного матеріалу, наприклад, гіпсокартону, а до тильної сторони основи, приклеюють імпрегнований папір 6. Для наклеювання використовують дисперсійно-лакові водостійкі клейові системи на основі етиленвінілацетатних співполімерів. Декоративний кам'яний шпон з клейовою поверхнею, що підсохла, накладають на покриту клеєм підкладку і клеять на пресі при температурі близько 70 °C; час пресування близько 3-х хвилин. Оскільки кам'яний шпон має коливання по товщині необхідно захистити його шаром, що компенсує, від пошкодження в пресі. На практиці вдалим виявилося застосування полотна зі 3 вторинної гуми, що спінена, завтовшки 12 мм із щільністю 180 г/м . Потрібно мати на увазі, що такий шар з гуми, що компенсує, подвоює час пресування. Для склеювання декоративного кам'яного шпону і деревних плит можна використовувати мембранні преси. При обробці з використанням термоклею склеювання досягається шляхом одномоментного тиску в холодному пресі. При склеюванні необхідно користуватися технічними рекомендаціями виробників клеїв. Для захисту лицьової поверхні декоративного шару з природного каменю 3 на цю поверхню наносять прозоре захисне покриття 7 у вигляді водостійкого акрилового лаку. При здійсненні формування основи до відділення кам'яного шпону від природного каменю спочатку на поверхні слеба природного каменю (тобто, на тильній стороні майбутнього декоративного шару з природного каменю) формують додатковий шар з епоксидного клею 4, товщиною 0,1-1 мм. Потім, після отвердіння цього додаткового шару, на нього послідовно наклеюють епоксидним клеєм шар із скловолокна 1 і шар із скловолокна 2. Далі, отвердіння епоксидного клею, на високоточному устаткуванні за допомогою дії ультразвуку через клини здійснюють відділення від слеба сланцевої гірської породи шар кам'яного шпону, товщиною, наприклад, 1 мм. При цьому забезпечено проникнення клею, що твердіє, в шари кам'яного шпону, скріплення всіх шарів кам'яного шпону між собою і з багатошаровою основою в монолітну композицію, що сприймає зовнішні механічні навантаження при виготовленні і експлуатації, а також термічні навантаження, що викликані перепадами температур в місцях використання декоративного кам'яного шпону, без порушення цілісності декоративного поверхні із-за відділення від поверхні найдрібніших частинок природного каменю. Листи декоративного кам'яного шпону, що заявляється, можуть використовуватися для облицьовування фасадів будівель, стінних панелей, стель, ванних кімнат, кухонь, камінів, фонтанів і різноманітних елементів інтер'єрів за задумом дизайнерів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Декоративний кам'яний шпон, що включає основу, до лицьової сторони якої приклеєний декоративний шар з природного каменю, який відрізняється тим, що основа виконана багатошаровою і включає щонайменше два наклеєних шари із скловолокна, при цьому основа містить додатковий шар з клею, що твердіє, на основі поліефірної або епоксидної смоли, сформований на тильній стороні декоративного шару з природного каменю. 2. Декоративний кам'яний шпон за п. 1, який відрізняється тим, що основа включає приклеєну підкладку у вигляді панелі з пластмаси або листового будівельного матеріалу. 3. Декоративний кам'яний шпон за п. 1, який відрізняється тим, що до тильної сторони основи приклеєний імпрегнований папір. 4. Декоративний кам'яний шпон за п. 1, який відрізняється тим, що на лицьову поверхню декоративного шару з природного каменю нанесено прозоре захисне покриття. 3 UA 120766 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
МПК / Мітки
МПК: E04F 13/24, E04F 13/14
Мітки: кам'яний, шпон, декоративний
