Верстат для нанесення клею на шпон

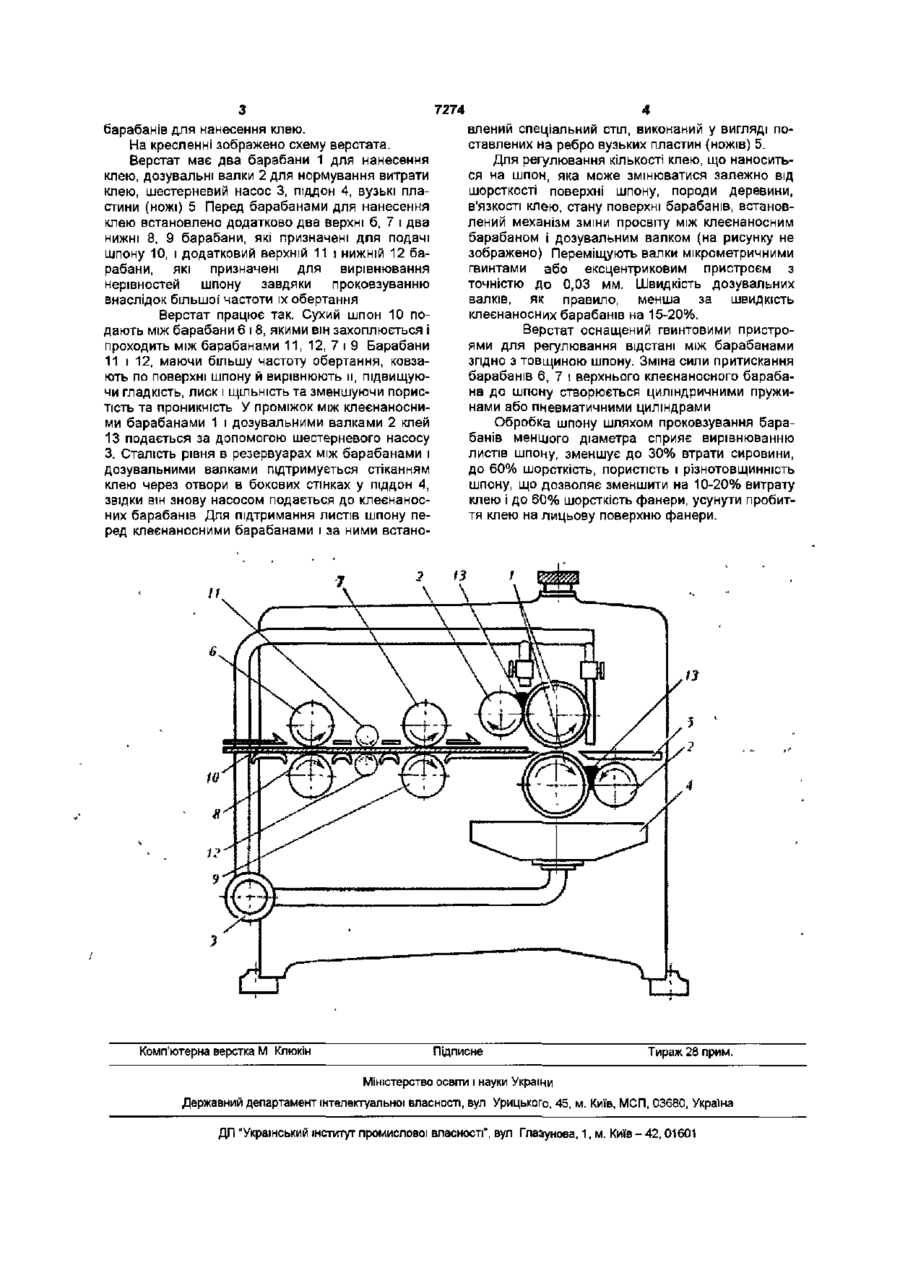

УКРАЇНА (19) UA (11)7274 (із, U (51)7B27D5/OO МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ВЕРСТАТ ДЛЯ НАНЕСЕННЯ КЛЕЮ НА ШПОН 1 (21,20041109426 (22, 17 11 2004 (24, 15 06 2005 (46, 15 06 2005, Бюл № 6, 2005 р. (72, Бехта Павло Антонович, Козак Руслан Олегович (73, УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ЛІСОТЕХНІЧНИЙ УНІВЕРСИТЕТ (57, 1 Верстат для нанесення клею на шпон, який включає два клеєнаносні барабани, дозувальні валки, насос для подачі клею, піддон для збирання надлишків клею, додаткові барабани для подачі та ущільнення шпону, який відрізняється тим, що містить три пари додаткових барабанів різного діаметра для подачі та ущільнення шпону, вста новлених перед клеєнаносними барабанами один над одним на одній осі у вертикальній площині 2 Верстат за п 1, який відрізняється тим, що перша і третя пари додаткових барабанів мають однаковий діаметр і є подавальними 3 Верстат за п 1, який відрізняється тим, що середня пара додаткових барабанів є меншого діаметра і має більшу частоту обертання порівняно з першою і третьою парою додаткових барабанів 4 Верстат за п 1, який відрізняється тим, що просвіт між парою додаткових барабанів меншого діаметра регулюється залежно від необхідного ступеня поверхневого ущільнення шпону Верстат відноситься до деревообробної промисловості і може бути використаний у виробництві фанери і фанерної продукції Відомий верстат для нанесення клею контактним способом, який включає два клеєнаносні барабани, дозувальні валки для нормування витрати клею, насос для подачі клею піддон для збирання надлишків клею [Бехта П А Технологія виробництва фанери - Київ, 1996 - 280 с (рис 10, crop 65)] Даний верстат не забезпечує постійної товщини шару клею при значних коливаннях макро- і мікро нерівностей листів шпону та не дозволяє отримати тонкий і рівномірний шар при застосуванні високов'язкого клею Тобто, витрата і рівномірність клею залежать від якості поверхні шпону Відомий верстат ДЛЯ нанесення клею на шпон контактним способом, який включає два клеєнаносні барабани, дозувальні валки, насос для подачі клею, піддон для збирання надлишків клею та одну пару (нижній і верхній) барабанів для подачі й ущільнення шпону перед барабанами для нанесення клею, частота обертання яких узгоджується з частотою обертання барабанів для нанесення клею [Деклараційний патент на винахід № 61765, кл 7 B27D5/00, 2003] Даний верстат зумовлює перевитрати сировини внаслідок ущільнення шпону та зменшує МІЦНІСТЬ шпону в результаті його обтиску. В основі корисної моделі поставлено завдання створити верстат для нанесення клею на шпон в якому завдяки проковзуванню і поверхневому ущільненню шпону перед нанесенням па нього клею, забезпечується плавне вирівнювання макроі мікронерівностей шпону без зменшення його товщини, підвищення гладкості, лиску, зменшення пористості та проникності клею, в результаті чого зменшується перевитрата сировини, витрата клею та шорсткість фанери, усувається пробиття клею на лицьову поверхню фанери Поставлене завдання розв'язується тим, що у верстаті який включає два клеєнаносні барабани, дозувальні валки, насос для подачі клею, піддон для збирання надлишків клею, згідно корисної моделі, перед барабанами для нанесення клею встановлено три пари додаткових барабанів різного діаметра Середня пара барабанів має в кілька разів менший діаметр, а частоту обертання в кілька разів більшу, ніж крайні барабани Всі додаткові барабани встановлені один над одним на одній осі у вертикальній площині і можуть оснащуватися пристроями для їх обігрівання Просвіт між барабанами меншого діаметра регулюється залежно від номінальної товщини шпону Барабани більшого діаметра є подавальними Частота їх обертання узгоджується з частотою обертання 1 CM 7274 барабанів для нанесення клею. На кресленні зображено схему верстата. Верстат має два барабани 1 для нанесення клею, дозувальні валки 2 для нормування витрати клею, шестерневий насос 3, піддон 4, вузькі пластини (ножі) 5 Перед барабанами для нанесення клею встановлено додатково два верхні б, 7 і два нижні 8, 9 барабани, які призначені для подачі шпону 10, і додатковий верхній 11 і нижній 12 барабани, які призначені для вирівнювання нерівностей шпону завдяки проковзуванню внаслідок більшої1 частоти їх обертання Верстат працює так. Сухий шпон 10 подають між барабани 6 і 8, якими він захоплюється і проходить між барабанами 11, 12, 7 і 9 Барабани 11 і 12, маючи більшу частоту обертання, ковзають по поверхні шпону й вирівнюють м, підвищуючи гладкість, лиск і щільність та зменшуючи пористість та проникність У проміжок між клеєнаносними барабанами 1 і дозувальними валками 2 клей 13 подається за допомогою шестерневого насосу 3. Сталість рівня в резервуарах між барабанами і дозувальними валками підтримується стіканням клею через отвори в бокових стінках у піддон 4, звідки він знову насосом подається до клеєнаносних барабанів Для підтримання листів шпону перед клеєнаносними барабанами і за ними встано Комп'ютерна верстка М Кпкжін влений спеціальний стіл, виконаний у вигляді поставлених на ребро вузьких пластин (ножів) 5. Для регулювання кількості клею, що наноситься на шпон, яка може змінюватися залежно від шорсткості поверхні шпону, породи деревини, в'язкості клею, стану поверхні барабанів, встановлений механізм зміни просвіту між клеєнаносним барабаном і дозувальним валком (на рисунку не зображено) Переміщують валки мікрометричними гвинтами або ексцентриковим пристроєм з точністю до 0,03 мм. Швидкість дозувальних валків, як правило, менша за швидкість клеєнаносних барабанів на 15-20%. Верстат оснащений гвинтовими пристроями для регулювання відстані між барабанами згідно з товщиною шпону. Зміна сили притискання барабанів 6, 7 і верхнього клеєнаносного барабана до шпону створюється циліндричними пружинами або пневматичними циліндрами Обробка шпону шляхом проковзування барабанів меншого діаметра сприяє вирівнюванню листів шпону, зменшує до 30% втрати сировини, до 60% шорсткість, пористість і різнотовщинність шпону, що дозволяє зменшити на 10-20% витрату клею і до 60% шорсткість фанери, усунути пробиття клею на лицьову поверхню фанери. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інсштут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
