Верстат для нанесення клею на шпон

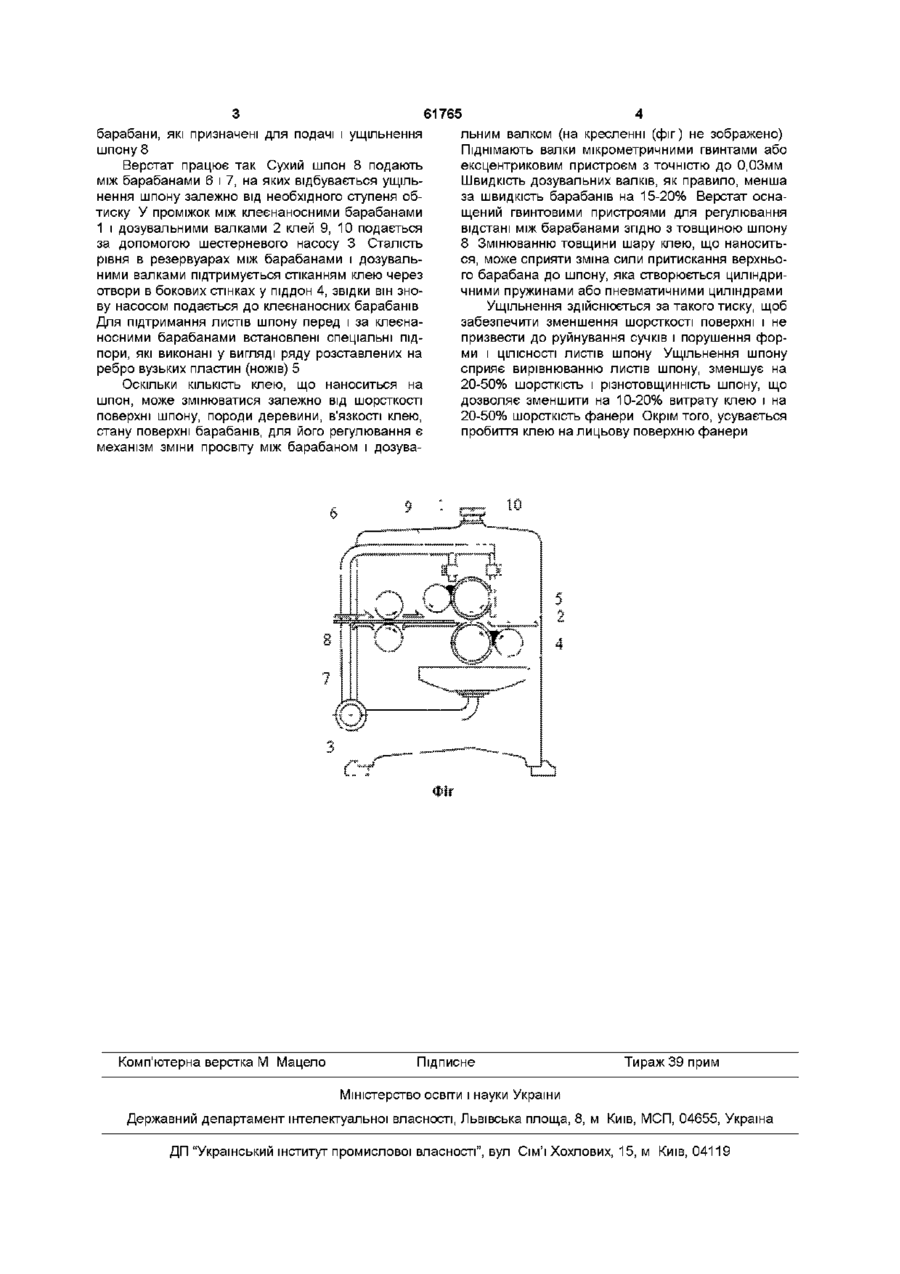

1 Верстат для нанесення клею на шпон, який включає два клеєнаносні барабани, дозувальні валки, насос для подачі клею, піддон для збирання надлишків клею, який відрізняється тим, що додатково містить верхній і нижній барабани, якими ущільнюють шпон 2 Верстат за п 1, який відрізняється тим, що додаткові барабани встановлені перед клеєнаносними барабанами один над одним на одній осі у вертикальній площині 3 Верстат за п 1, який відрізняється тим, що додаткові барабани можуть обігріватися 4 Верстат за п 1, який відрізняється тим, що відстань між додатковими барабанами регулюється залежно від необхідного ступеня обтиску шпону 5 Верстат за п 1, який відрізняється тим, що частота обертання додаткових барабанів узгоджується з частотою обертання барабанів для нанесення клею Винахід відноситься до деревообробної промисловості і може бути використаний у виробництві фанери і фанерної продукції Відомий верстат для нанесення клею на шпон способом наливу, який складається з головки з клеєм, стрічкових конвеєрів, насосу, нижнього приймача надлишків клею (Бехта П А Технологія виробництва фанери - Київ, 1996 -280с (рис 11, стор 69)) Верстат для нанесення клею наливом відрізняється простотою конструкції, не вимагає залежать від якості поверхні шпону В основу винаходу поставлено завдання створити верстат для нанесення клею на шпон, в якому завдяки попередньому ущільненню шпону перед нанесенням на нього клею забезпечується зменшення макро- і мікронерівностей на поверхні шпону, а отже, зменшується витрата клею та шорсткість фанери і усувається пробиття клею на лицьову поверхню фанери Поставлене завдання розв'язується тим, що у верстаті, який включає два клеєнаносні барабани, дозувальні валки, насос для подачі клею, піддон для збирання надлишків клею, згідно винаходу перед барабанами для нанесення клею встановлено пару (нижній І верхній) додаткових барабанів Додаткові барабани встановлені один над одним на одній осі у вертикальній площині і можуть оснащуватися пристроями для їх обігрівання Відстань між додатковими барабанами регулюється залежно від необхідного ступеня обтиску шпону, частота їх обертання узгоджується з частотою обертання барабанів для нанесення клею переналагодження при ЗМІНІ ТОВЩИНИ шпону Не доліком таких верстатів є можливість нанесення клею тільки на одну (верхню) поверхню шпону Це визначає специфіку в організації операцій нанесення клею і формування пакетів (потрібно передбачати механізми для перевертання листів шпону на 180°, ІНШІ клеєнаносні головки тощо) Відомий верстат для нанесення клею контактним способом, який включає два клеєнаносні барабани, дозувальні валки для нормування витрати клею, насос для подачі клею, піддон для збирання надлишків клею (Бехта П А Технологія виробництва фанери -Київ, 1996 -280с (рис 10, стор 65)) Даний верстат не забезпечує постійної товщини шару клею при значних коливаннях макро- і мікронерівностей листів шпону і не дозволяє отримати тонкий і рівномірний шар при застосуванні високов'язкого клею Тобто, витрата і рівномірність клею На кресленні (фіг) зображена схема верстату Верстат має два барабани 1 для нанесення клею, дозувальні валки 2 для нормування витрати клею, шестерневий насос 3, піддон 4, вузькі пластини (ножі) 5 Перед барабанами для нанесення клею встановлено додаткові верхній 6 і нижній 7 ю (О (О барабани, які призначені для подачі і ущільнення шпону 8 Верстат працює так Сухий шпон 8 подають між барабанами 6 і 7, на яких відбувається ущільнення шпону залежно від необхідного ступеня обтиску У проміжок між клеєнаносними барабанами 1 і дозувальними валками 2 клей 9, 10 подається за допомогою шестерневого насосу 3 Сталість рівня в резервуарах між барабанами і дозувальними валками підтримується стіканням клею через отвори в бокових стінках у піддон 4, звідки він знову насосом подається до клеєнаносних барабанів Для підтримання листів шпону перед і за клеєнаносними барабанами встановлені спеціальні підпори, які виконані у вигляді ряду розставлених на ребро вузьких пластин (ножів) 5 Оскільки КІЛЬКІСТЬ клею, що наноситься на шпон, може змінюватися залежно від шорсткості поверхні шпону, породи деревини, в'язкості клею, стану поверхні барабанів, для його регулювання є механізм зміни просвіту між барабаном і дозува Комп'ютерна верстка М Мацело 61765 льним валком (на кресленні (фіг) не зображено) Піднімають валки мікрометричними гвинтами або ексцентриковим пристроєм з точністю до 0,03мм Швидкість дозувальних валків, як правило, менша за швидкість барабанів на 15-20% Верстат оснащений гвинтовими пристроями для регулювання відстані між барабанами згідно з товщиною шпону 8 Змінюванню товщини шару клею, що наноситься, може сприяти зміна сили притискання верхнього барабана до шпону, яка створюється циліндричними пружинами або пневматичними циліндрами Ущільнення здійснюється за такого тиску, щоб забезпечити зменшення шорсткості поверхні і не призвести до руйнування сучків і порушення форми і ЦІЛІСНОСТІ листів шпону Ущільнення шпону сприяє вирівнюванню листів шпону, зменшує на 20-50% шорсткість і різнотовщинність шпону, що дозволяє зменшити на 10-20% витрату клею і на 20-50% шорсткість фанери Окрім того, усувається пробиття клею на лицьову поверхню фанери Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
