Поворотна ламель

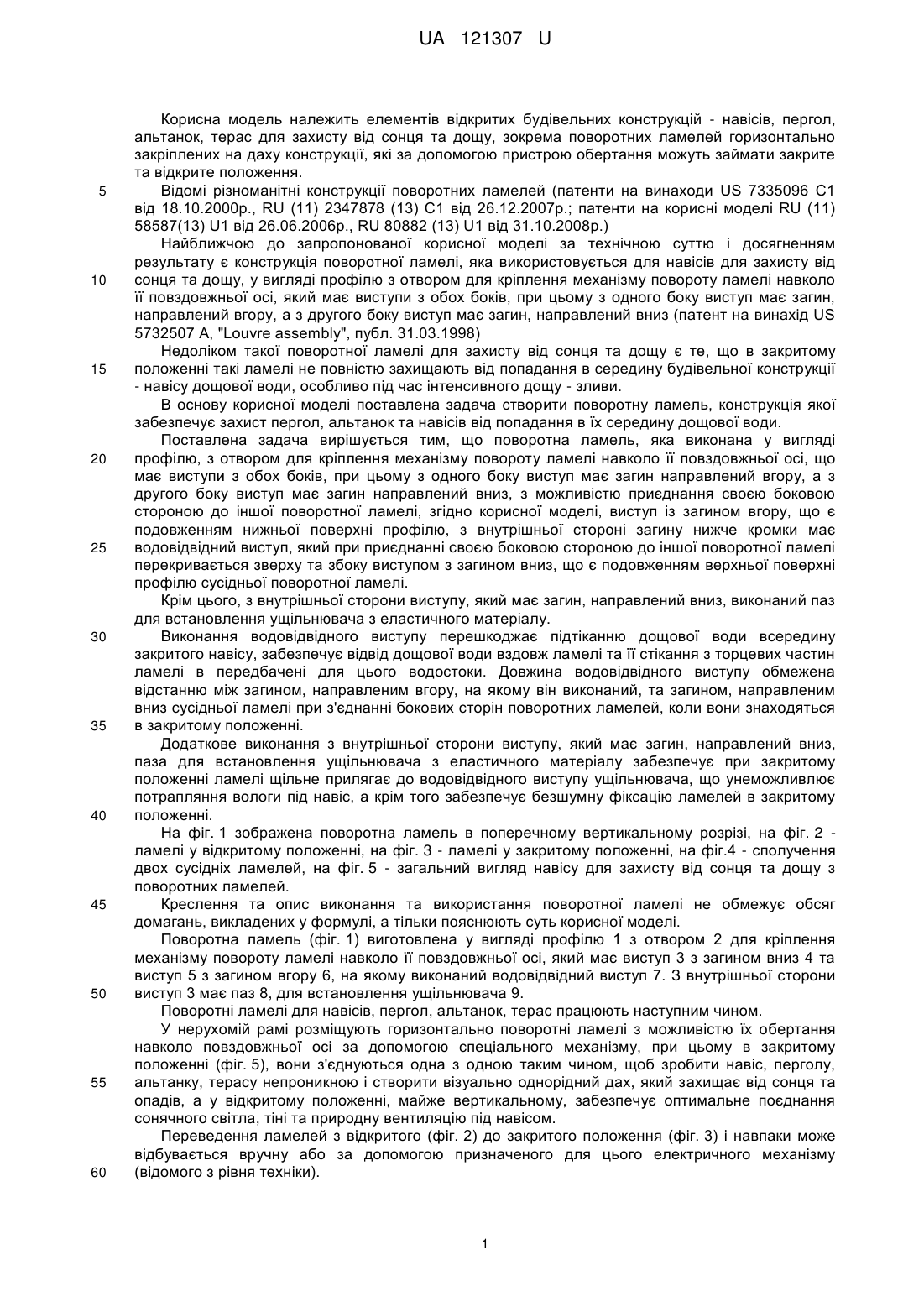

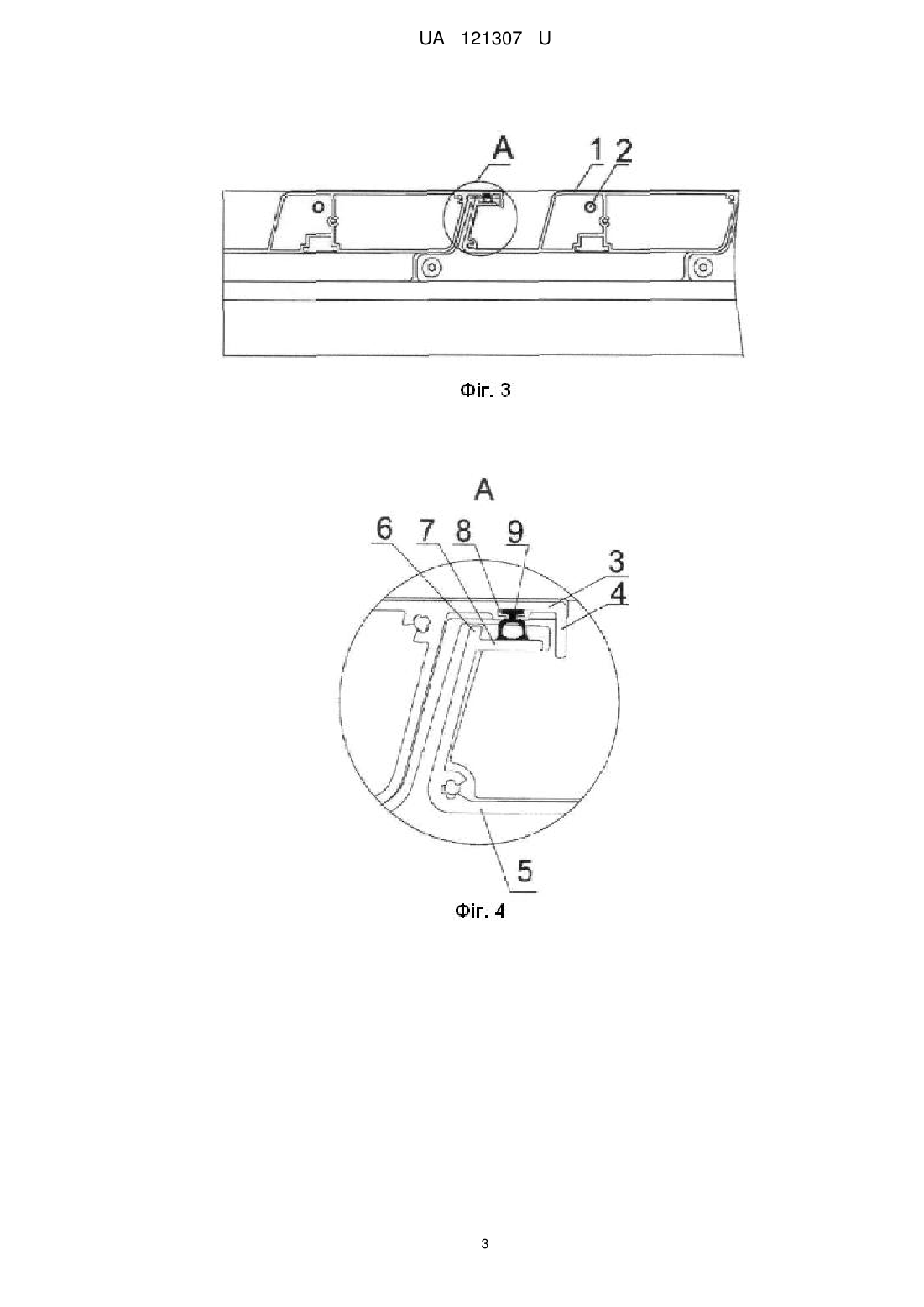

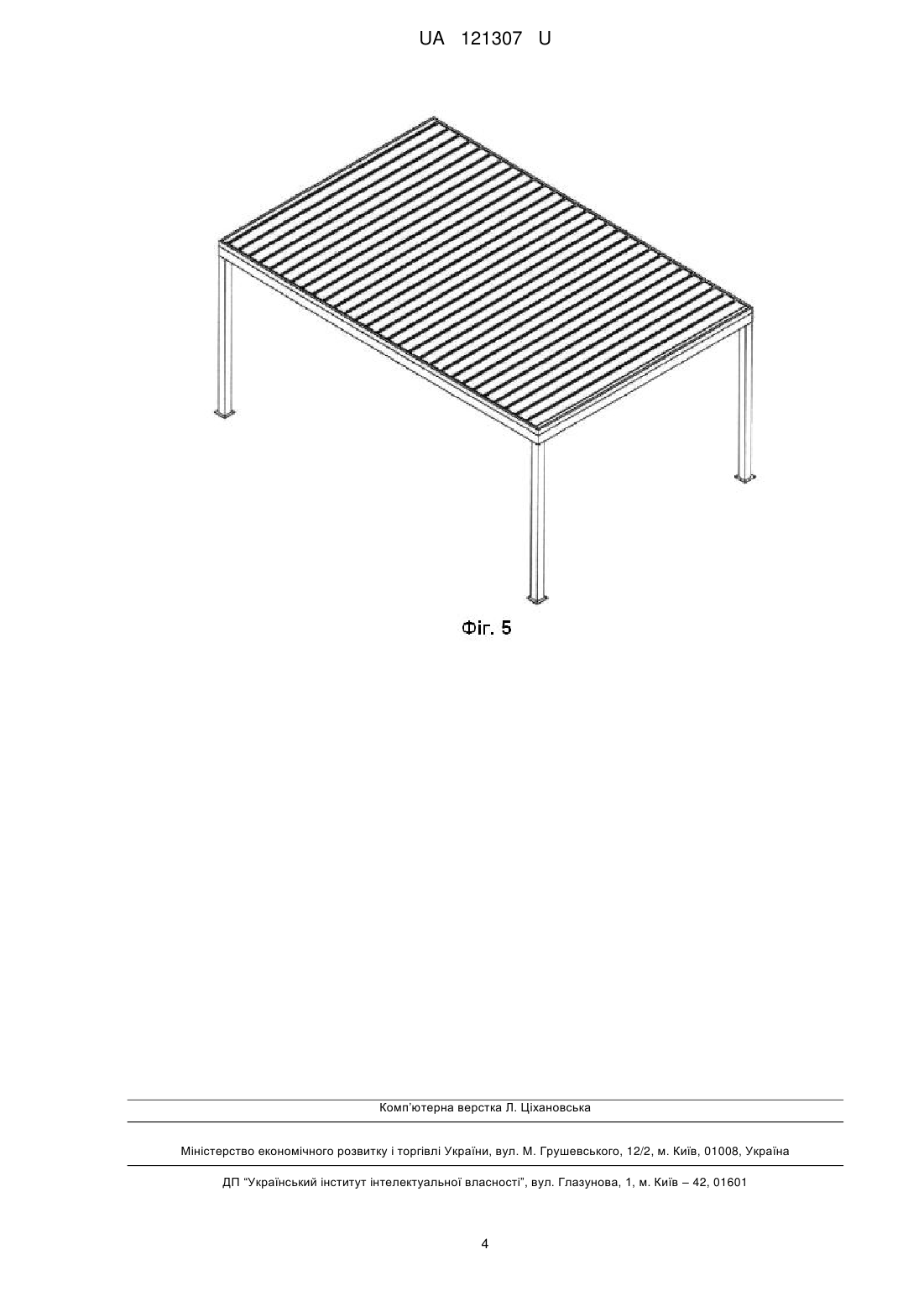

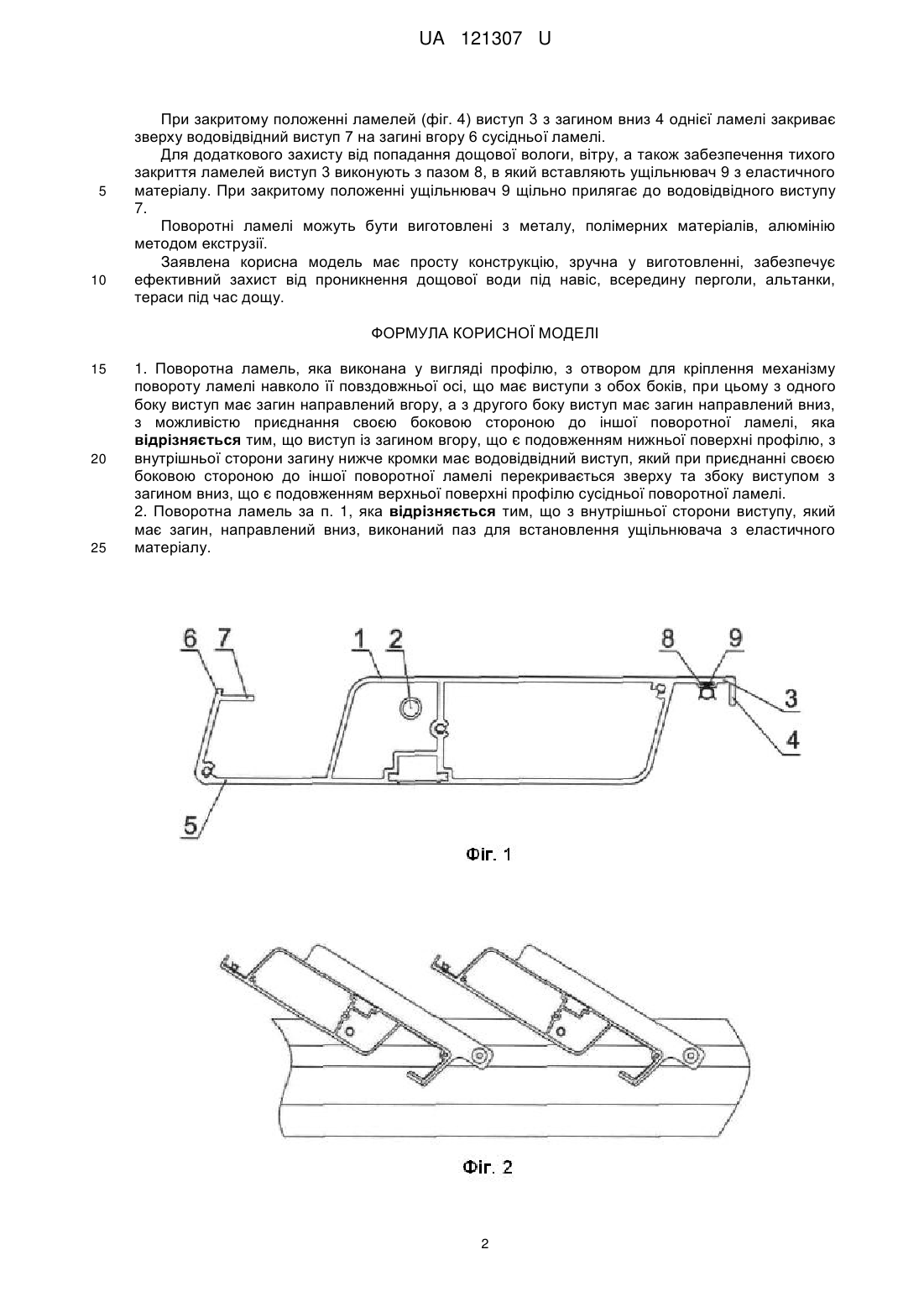

Реферат: Поворотна ламель виконана у вигляді профілю, з отвором для кріплення механізму повороту ламелі навколо її повздовжньої осі, що має виступи з обох боків. З одного боку виступ має загин направлений вгору. З другого боку виступ має загин, направлений вниз, з можливістю приєднання своєю боковою стороною до іншої поворотної ламелі. Виступ із загином вгору, що є подовженням нижньої поверхні профілю, з внутрішньої стороні загину нижче кромки має водовідвідний виступ, який при приєднанні своєю боковою стороною до іншої поворотної ламелі перекривається зверху та збоку виступом з загином вниз, що є подовженням верхньої поверхні профілю сусідньої поворотної ламелі. UA 121307 U (12) UA 121307 U UA 121307 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить елементів відкритих будівельних конструкцій - навісів, пергол, альтанок, терас для захисту від сонця та дощу, зокрема поворотних ламелей горизонтально закріплених на даху конструкції, які за допомогою пристрою обертання можуть займати закрите та відкрите положення. Відомі різноманітні конструкції поворотних ламелей (патенти на винаходи US 7335096 С1 від 18.10.2000р., RU (11) 2347878 (13) С1 від 26.12.2007р.; патенти на корисні моделі RU (11) 58587(13) U1 від 26.06.2006р., RU 80882 (13) U1 від 31.10.2008р.) Найближчою до запропонованої корисної моделі за технічною суттю і досягненням результату є конструкція поворотної ламелі, яка використовується для навісів для захисту від сонця та дощу, у вигляді профілю з отвором для кріплення механізму повороту ламелі навколо її повздовжньої осі, який має виступи з обох боків, при цьому з одного боку виступ має загин, направлений вгору, а з другого боку виступ має загин, направлений вниз (патент на винахід US 5732507 A, "Louvre assembly", публ. 31.03.1998) Недоліком такої поворотної ламелі для захисту від сонця та дощу є те, що в закритому положенні такі ламелі не повністю захищають від попадання в середину будівельної конструкції - навісу дощової води, особливо під час інтенсивного дощу - зливи. В основу корисної моделі поставлена задача створити поворотну ламель, конструкція якої забезпечує захист пергол, альтанок та навісів від попадання в їх середину дощової води. Поставлена задача вирішується тим, що поворотна ламель, яка виконана у вигляді профілю, з отвором для кріплення механізму повороту ламелі навколо її повздовжньої осі, що має виступи з обох боків, при цьому з одного боку виступ має загин направлений вгору, а з другого боку виступ має загин направлений вниз, з можливістю приєднання своєю боковою стороною до іншої поворотної ламелі, згідно корисної моделі, виступ із загином вгору, що є подовженням нижньої поверхні профілю, з внутрішньої стороні загину нижче кромки має водовідвідний виступ, який при приєднанні своєю боковою стороною до іншої поворотної ламелі перекривається зверху та збоку виступом з загином вниз, що є подовженням верхньої поверхні профілю сусідньої поворотної ламелі. Крім цього, з внутрішньої сторони виступу, який має загин, направлений вниз, виконаний паз для встановлення ущільнювача з еластичного матеріалу. Виконання водовідвідного виступу перешкоджає підтіканню дощової води всередину закритого навісу, забезпечує відвід дощової води вздовж ламелі та її стікання з торцевих частин ламелі в передбачені для цього водостоки. Довжина водовідвідного виступу обмежена відстанню між загином, направленим вгору, на якому він виконаний, та загином, направленим вниз сусідньої ламелі при з'єднанні бокових сторін поворотних ламелей, коли вони знаходяться в закритому положенні. Додаткове виконання з внутрішньої сторони виступу, який має загин, направлений вниз, паза для встановлення ущільнювача з еластичного матеріалу забезпечує при закритому положенні ламелі щільне прилягає до водовідвідного виступу ущільнювача, що унеможливлює потрапляння вологи під навіс, а крім того забезпечує безшумну фіксацію ламелей в закритому положенні. На фіг. 1 зображена поворотна ламель в поперечному вертикальному розрізі, на фіг. 2 ламелі у відкритому положенні, на фіг. 3 - ламелі у закритому положенні, на фіг.4 - сполучення двох сусідніх ламелей, на фіг. 5 - загальний вигляд навісу для захисту від сонця та дощу з поворотних ламелей. Креслення та опис виконання та використання поворотної ламелі не обмежує обсяг домагань, викладених у формулі, а тільки пояснюють суть корисної моделі. Поворотна ламель (фіг. 1) виготовлена у вигляді профілю 1 з отвором 2 для кріплення механізму повороту ламелі навколо її повздовжньої осі, який має виступ 3 з загином вниз 4 та виступ 5 з загином вгору 6, на якому виконаний водовідвідний виступ 7. З внутрішньої сторони виступ 3 має паз 8, для встановлення ущільнювача 9. Поворотні ламелі для навісів, пергол, альтанок, терас працюють наступним чином. У нерухомій рамі розміщують горизонтально поворотні ламелі з можливістю їх обертання навколо повздовжньої осі за допомогою спеціального механізму, при цьому в закритому положенні (фіг. 5), вони з'єднуються одна з одною таким чином, щоб зробити навіс, перголу, альтанку, терасу непроникною і створити візуально однорідний дах, який захищає від сонця та опадів, а у відкритому положенні, майже вертикальному, забезпечує оптимальне поєднання сонячного світла, тіні та природну вентиляцію під навісом. Переведення ламелей з відкритого (фіг. 2) до закритого положення (фіг. 3) і навпаки може відбувається вручну або за допомогою призначеного для цього електричного механізму (відомого з рівня техніки). 1 UA 121307 U 5 10 При закритому положенні ламелей (фіг. 4) виступ 3 з загином вниз 4 однієї ламелі закриває зверху водовідвідний виступ 7 на загині вгору 6 сусідньої ламелі. Для додаткового захисту від попадання дощової вологи, вітру, а також забезпечення тихого закриття ламелей виступ 3 виконують з пазом 8, в який вставляють ущільнювач 9 з еластичного матеріалу. При закритому положенні ущільнювач 9 щільно прилягає до водовідвідного виступу 7. Поворотні ламелі можуть бути виготовлені з металу, полімерних матеріалів, алюмінію методом екструзії. Заявлена корисна модель має просту конструкцію, зручна у виготовленні, забезпечує ефективний захист від проникнення дощової води під навіс, всередину перголи, альтанки, тераси під час дощу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Поворотна ламель, яка виконана у вигляді профілю, з отвором для кріплення механізму повороту ламелі навколо її повздовжньої осі, що має виступи з обох боків, при цьому з одного боку виступ має загин направлений вгору, а з другого боку виступ має загин направлений вниз, з можливістю приєднання своєю боковою стороною до іншої поворотної ламелі, яка відрізняється тим, що виступ із загином вгору, що є подовженням нижньої поверхні профілю, з внутрішньої сторони загину нижче кромки має водовідвідний виступ, який при приєднанні своєю боковою стороною до іншої поворотної ламелі перекривається зверху та збоку виступом з загином вниз, що є подовженням верхньої поверхні профілю сусідньої поворотної ламелі. 2. Поворотна ламель за п. 1, яка відрізняється тим, що з внутрішньої сторони виступу, який має загин, направлений вниз, виконаний паз для встановлення ущільнювача з еластичного матеріалу. 2 UA 121307 U 3 UA 121307 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
