Сушарка для посуду

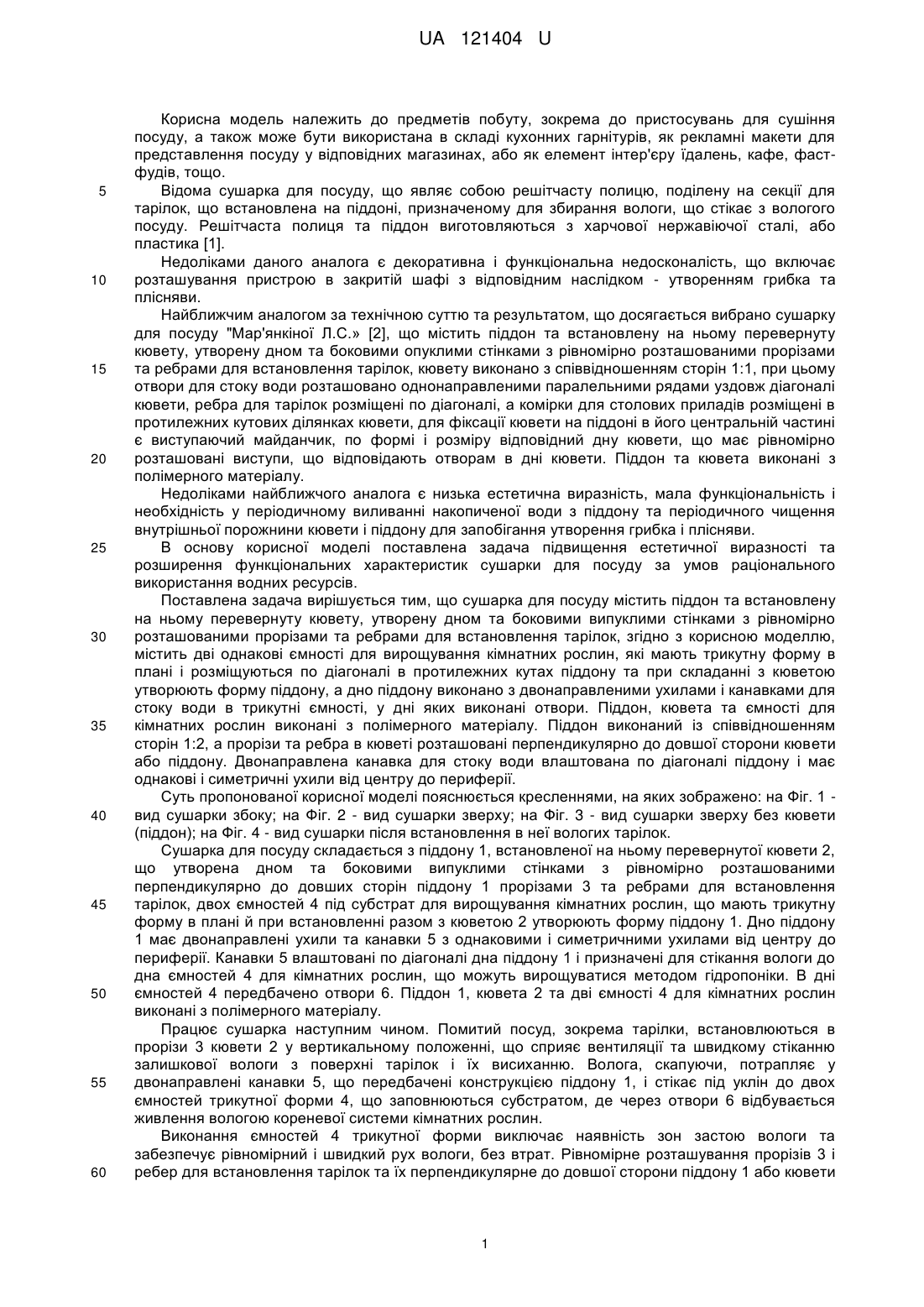

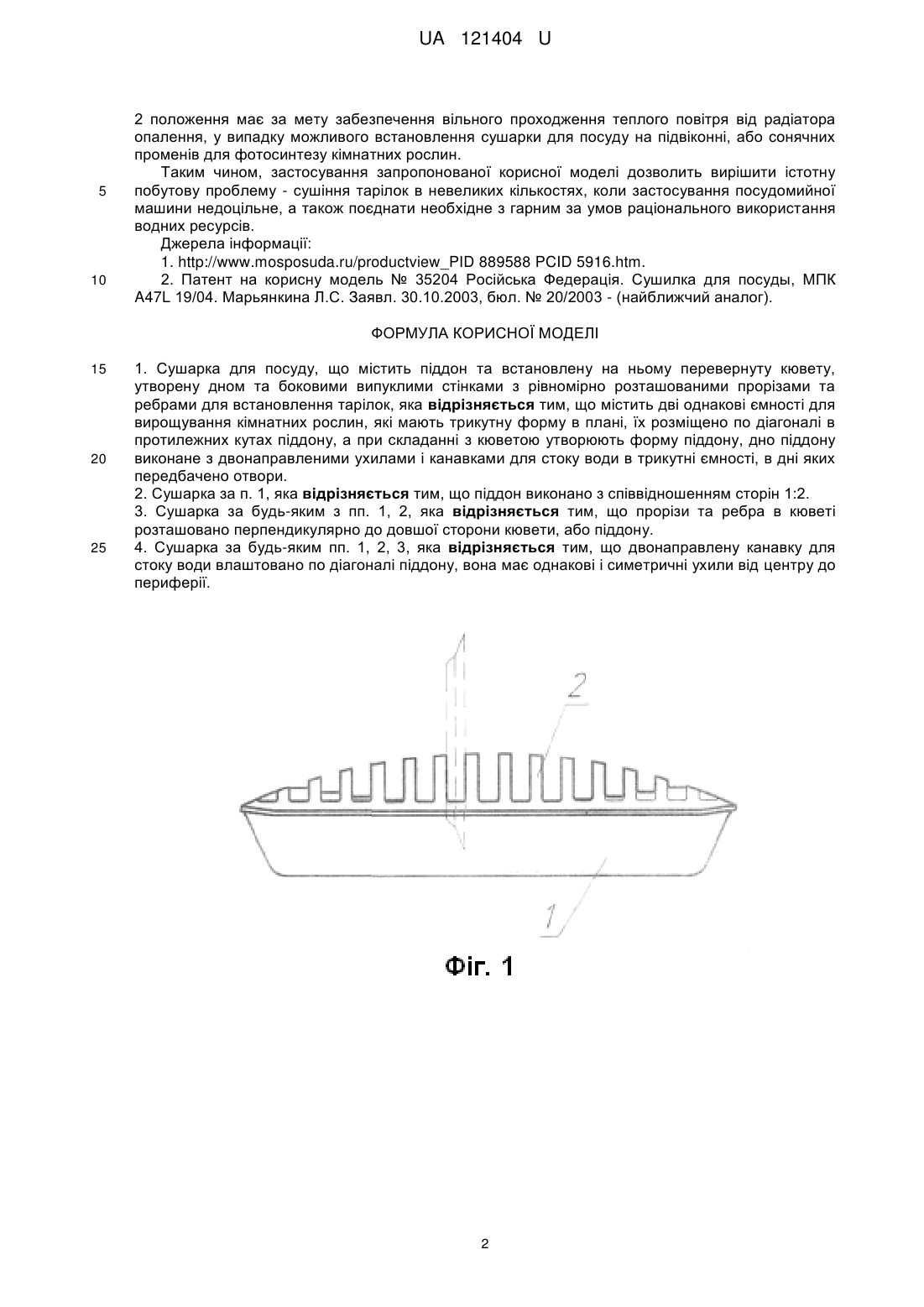

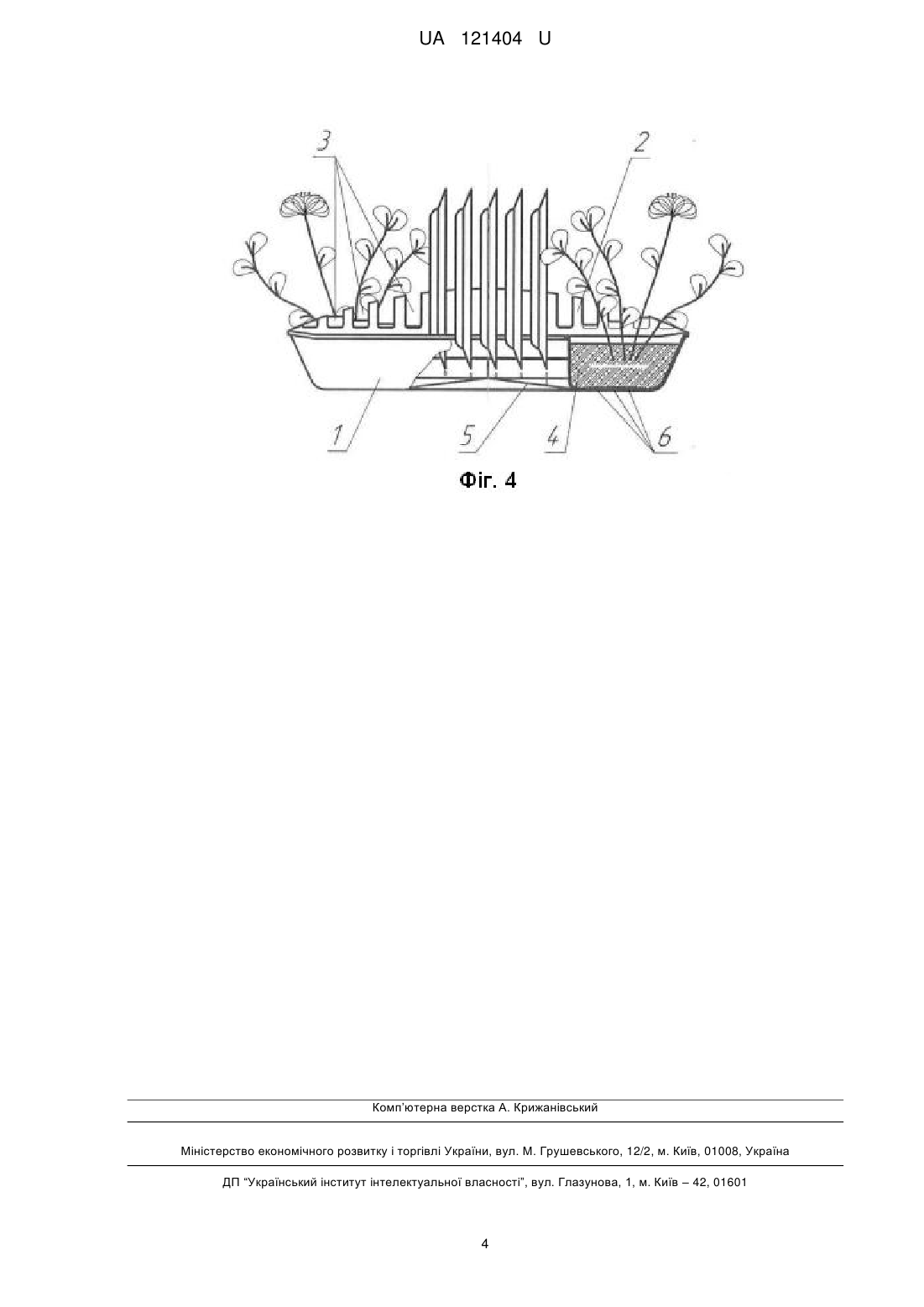

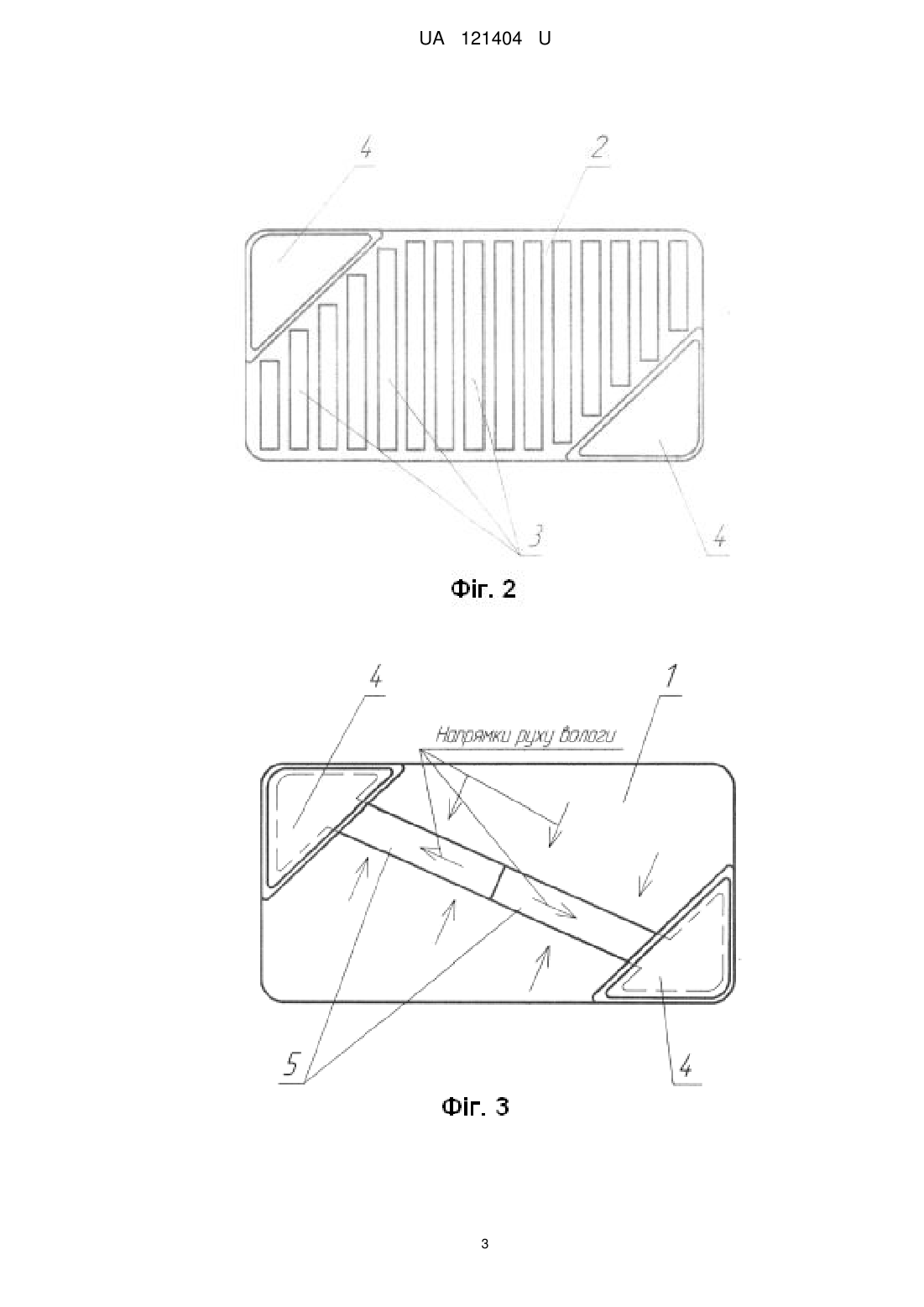

Реферат: UA 121404 U UA 121404 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до предметів побуту, зокрема до пристосувань для сушіння посуду, а також може бути використана в складі кухонних гарнітурів, як рекламні макети для представлення посуду у відповідних магазинах, або як елемент інтер'єру їдалень, кафе, фастфудів, тощо. Відома сушарка для посуду, що являє собою решітчасту полицю, поділену на секції для тарілок, що встановлена на піддоні, призначеному для збирання вологи, що стікає з вологого посуду. Решітчаста полиця та піддон виготовляються з харчової нержавіючої сталі, або пластика [1]. Недоліками даного аналога є декоративна і функціональна недосконалість, що включає розташування пристрою в закритій шафі з відповідним наслідком - утворенням грибка та плісняви. Найближчим аналогом за технічною суттю та результатом, що досягається вибрано сушарку для посуду "Мар'янкіної Л.С.» [2], що містить піддон та встановлену на ньому перевернуту кювету, утворену дном та боковими опуклими стінками з рівномірно розташованими прорізами та ребрами для встановлення тарілок, кювету виконано з співвідношенням сторін 1:1, при цьому отвори для стоку води розташовано однонаправленими паралельними рядами уздовж діагоналі кювети, ребра для тарілок розміщені по діагоналі, а комірки для столових приладів розміщені в протилежних кутових ділянках кювети, для фіксації кювети на піддоні в його центральній частині є виступаючий майданчик, по формі і розміру відповідний дну кювети, що має рівномірно розташовані виступи, що відповідають отворам в дні кювети. Піддон та кювета виконані з полімерного матеріалу. Недоліками найближчого аналога є низька естетична виразність, мала функціональність і необхідність у періодичному виливанні накопиченої води з піддону та періодичного чищення внутрішньої порожнини кювети і піддону для запобігання утворення грибка і плісняви. В основу корисної моделі поставлена задача підвищення естетичної виразності та розширення функціональних характеристик сушарки для посуду за умов раціонального використання водних ресурсів. Поставлена задача вирішується тим, що сушарка для посуду містить піддон та встановлену на ньому перевернуту кювету, утворену дном та боковими випуклими стінками з рівномірно розташованими прорізами та ребрами для встановлення тарілок, згідно з корисною моделлю, містить дві однакові ємності для вирощування кімнатних рослин, які мають трикутну форму в плані і розміщуються по діагоналі в протилежних кутах піддону та при складанні з кюветою утворюють форму піддону, а дно піддону виконано з двонаправленими ухилами і канавками для стоку води в трикутні ємності, у дні яких виконані отвори. Піддон, кювета та ємності для кімнатних рослин виконані з полімерного матеріалу. Піддон виконаний із співвідношенням сторін 1:2, а прорізи та ребра в кюветі розташовані перпендикулярно до довшої сторони кювети або піддону. Двонаправлена канавка для стоку води влаштована по діагоналі піддону і має однакові і симетричні ухили від центру до периферії. Суть пропонованої корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 вид сушарки збоку; на Фіг. 2 - вид сушарки зверху; на Фіг. 3 - вид сушарки зверху без кювети (піддон); на Фіг. 4 - вид сушарки після встановлення в неї вологих тарілок. Сушарка для посуду складається з піддону 1, встановленої на ньому перевернутої кювети 2, що утворена дном та боковими випуклими стінками з рівномірно розташованими перпендикулярно до довших сторін піддону 1 прорізами 3 та ребрами для встановлення тарілок, двох ємностей 4 під субстрат для вирощування кімнатних рослин, що мають трикутну форму в плані й при встановленні разом з кюветою 2 утворюють форму піддону 1. Дно піддону 1 має двонаправлені ухили та канавки 5 з однаковими і симетричними ухилами від центру до периферії. Канавки 5 влаштовані по діагоналі дна піддону 1 і призначені для стікання вологи до дна ємностей 4 для кімнатних рослин, що можуть вирощуватися методом гідропоніки. В дні ємностей 4 передбачено отвори 6. Піддон 1, кювета 2 та дві ємності 4 для кімнатних рослин виконані з полімерного матеріалу. Працює сушарка наступним чином. Помитий посуд, зокрема тарілки, встановлюються в прорізи 3 кювети 2 у вертикальному положенні, що сприяє вентиляції та швидкому стіканню залишкової вологи з поверхні тарілок і їх висиханню. Волога, скапуючи, потрапляє у двонаправлені канавки 5, що передбачені конструкцією піддону 1, і стікає під уклін до двох ємностей трикутної форми 4, що заповнюються субстратом, де через отвори 6 відбувається живлення вологою кореневої системи кімнатних рослин. Виконання ємностей 4 трикутної форми виключає наявність зон застою вологи та забезпечує рівномірний і швидкий рух вологи, без втрат. Рівномірне розташування прорізів 3 і ребер для встановлення тарілок та їх перпендикулярне до довшої сторони піддону 1 або кювети 1 UA 121404 U 5 10 2 положення має за мету забезпечення вільного проходження теплого повітря від радіатора опалення, у випадку можливого встановлення сушарки для посуду на підвіконні, або сонячних променів для фотосинтезу кімнатних рослин. Таким чином, застосування запропонованої корисної моделі дозволить вирішити істотну побутову проблему - сушіння тарілок в невеликих кількостях, коли застосування посудомийної машини недоцільне, а також поєднати необхідне з гарним за умов раціонального використання водних ресурсів. Джерела інформації: 1. http://www.mosposuda.ru/productview_PID 889588 PCID 5916.htm. 2. Патент на корисну модель № 35204 Російська Федерація. Сушилка для посуды, МПК A47L 19/04. Марьянкина Л.С. Заявл. 30.10.2003, бюл. № 20/2003 - (найближчий аналог). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Сушарка для посуду, що містить піддон та встановлену на ньому перевернуту кювету, утворену дном та боковими випуклими стінками з рівномірно розташованими прорізами та ребрами для встановлення тарілок, яка відрізняється тим, що містить дві однакові ємності для вирощування кімнатних рослин, які мають трикутну форму в плані, їх розміщено по діагоналі в протилежних кутах піддону, а при складанні з кюветою утворюють форму піддону, дно піддону виконане з двонаправленими ухилами і канавками для стоку води в трикутні ємності, в дні яких передбачено отвори. 2. Сушарка за п. 1, яка відрізняється тим, що піддон виконано з співвідношенням сторін 1:2. 3. Сушарка за будь-яким з пп. 1, 2, яка відрізняється тим, що прорізи та ребра в кюветі розташовано перпендикулярно до довшої сторони кювети, або піддону. 4. Сушарка за будь-яким пп. 1, 2, 3, яка відрізняється тим, що двонаправлену канавку для стоку води влаштовано по діагоналі піддону, вона має однакові і симетричні ухили від центру до периферії. 2 UA 121404 U 3 UA 121404 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
